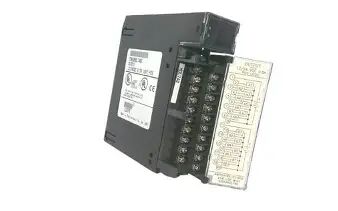

IC693MDL740 GE পজিটিভ লজিক আউটপুট মডিউল 12 থেকে 24 ভোল্ট ডিসি আটটি চ্যানেল

IC693MDL740 GE পজিটিভ লজিক আউটপুট মডিউল 12 থেকে 24 ভোল্ট ডিসি আটটি চ্যানেল

IC693MDL740আরো তথ্য:

IC693MDL740 একটি জিই ফ্যানুক সিরিজ 90-30 প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (পিএলসি) মডিউল। এই মডিউলটি একটি ইতিবাচক লজিক আউটপুট মডিউল, বিশেষত,মডিউল সাধারণ বা ধনাত্মক শক্তি বাস থেকে সংযুক্ত লোড থেকে উত্স বর্তমানএটিতে দুটি (2) গ্রুপ রয়েছে যার প্রতিটিতে আট (8) টি চ্যানেল রয়েছে, প্রতিটি চ্যানেলের রেট 0.5 এম্পের লোড।

IC693MDL740 এর সামনের প্যানেলে LED ইন্ডিকেটর রয়েছে, যা মডিউলের উপরে অবস্থিত।এই এলইডিএসগুলি পৃথকভাবে মডিউলগুলির প্রতিটি চ্যানেলের চালিত অবস্থা এবং মডিউলের অপারেশনাল অবস্থা প্রতিনিধিত্ব করেএকটি সোর্সিং আউটপুট মডিউল হচ্ছে, এই মডিউলের প্রতিটি চ্যানেল সাধারণ বৈদ্যুতিক লোড যেমন যোগাযোগকারী, রিলে, পাইলট ল্যাম্প, বুমার, হর্ন এবং অন্যান্য D24 VDC চালিত ডিভাইসগুলিকে শক্তি দিতে সক্ষম।এই মডিউল অভ্যন্তরীণ ফিউজিং সঙ্গে আসে না তাই, মডিউলকে আরও সুরক্ষিত করার জন্য, বাহ্যিক ফিউজগুলি ইনস্টল করা যেতে পারে। আইসি 693 এমডিএল 740 একটি 5-স্লট বা 10-স্লট সিরিজ 90-30 বেসপ্লেটের যে কোনও উপলব্ধ স্লটে ইনস্টল করা হয়।যতক্ষণ পর্যন্ত নিয়ামক এই 16 পয়েন্ট আউটপুট মডিউল গৃহীত করার জন্য যথেষ্ট মেমরি আছে, মডিউল ইনস্ট্যান্সের সংখ্যা পরিবর্তিত হয়।

IC693MDL740 নামমাত্র ভোল্টেজ 12/24 ভোল্ট ডিসি, 12 থেকে 24 ভোল্ট ডিসি অপারেটিং ভোল্টেজ পরিসীমা (+ 20%, ¢ 15%) । এই মডিউলের আউটপুট বৈশিষ্ট্যগুলির মধ্যে একটি ইনরশ বর্তমান 4।১০ এমএস-এর জন্য ৭৮ এম্পার, সর্বাধিক আউটপুট ভোল্টেজ ড্রপ 1 ভিডিসি, অফ-স্টেট ফুটো বর্তমান 1 এমএ, অন প্রতিক্রিয়া সময় 2 এমএস, সর্বাধিক এবং অফ প্রতিক্রিয়া সময় 2 এমএস, সর্বাধিক।এই মডিউলটি ব্যাকপ্লেনে 5 ভোল্ট বাস থেকে 110 এমএ (সমস্ত আউটপুট চালু) এর শক্তি খরচ করে.

IC693MDL740 মডিউলটি একটি 12 থেকে 24 ভোল্ট ডিসি রেটযুক্ত ইতিবাচক লজিক আউটপুট মডিউল। প্রতিটি গ্রুপের জন্য একটি সাধারণ পাওয়ার আউটপুট টার্মিনাল সহ 8 টির 2 টি গ্রুপে 16 টি আউটপুট পয়েন্ট রয়েছে।IC693MDL740 মডিউলের ইতিবাচক লজিক বৈশিষ্ট্য রয়েছে যা ব্যবহারকারীর সাধারণ এবং ইতিবাচক পাওয়ার বাস থেকে লোডের জন্য বর্তমান উত্স হিসাবে কাজ করে. আউটপুট ডিভাইসটি নেতিবাচক পাওয়ার বাস এবং মডিউল আউটপুটের মধ্যে সংযুক্ত করা হয়। আইসি 693 এমডিএল 740 মডিউলটি একাধিক লোড ডিভাইসগুলির সাথে সামঞ্জস্যপূর্ণ, যার মধ্যে সোলেনোয়েড এবং মোটর স্টার্টার অন্তর্ভুক্ত।মডিউল জন্য আউটপুট ভোল্টেজ পরিসীমা 12 থেকে 24 ভোল্ট ডিসি হয়. মডিউল পয়েন্ট প্রতি সর্বোচ্চ আউটপুট বর্তমান 0.5 Amps এবং সাধারণ প্রতি সর্বোচ্চ আউটপুট বর্তমান 2 Amps হয়। সংশ্লিষ্ট সর্বোচ্চ চালু এবং বন্ধ প্রতিক্রিয়া সময় 2 মিলিসেকেন্ড হয়।10 মিলিসেকেন্ডের জন্য নামমাত্র ইনরুশ বর্তমান 4.78 এম্পার.
