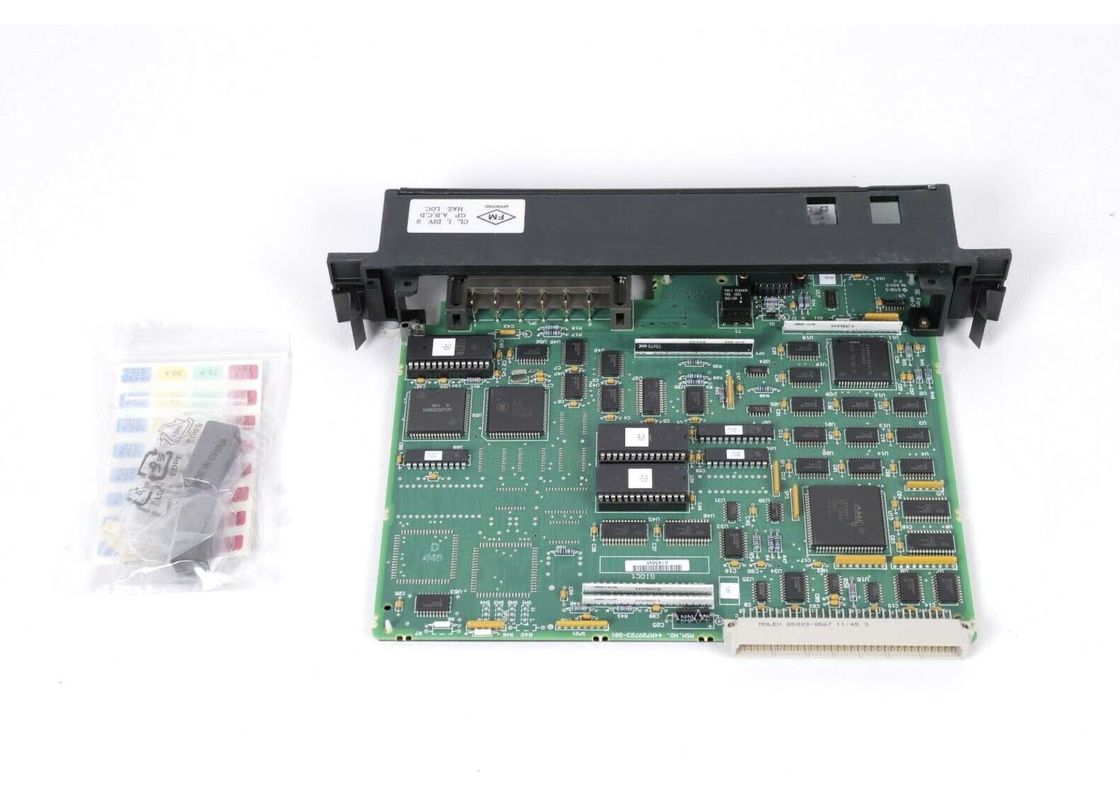

IC697BEM731 GE FANUC 90-70 সিরিজ একক চ্যানেল কন্ট্রোলার

IC697BEM731 GE FANUC 90-70 সিরিজ একক চ্যানেল কন্ট্রোলার

পণ্য বিবরণ

IC697BEM731 হল একটি বাস কন্ট্রোলার মডিউল (BCM) যা GE Fanuc দ্বারা 90-70 সিরিজের জন্য তৈরি করা হয়েছে। IC697BEM731 বিশেষভাবে জিনিয়াস I/O হ্যান্ডহেল্ড মনিটর IC660/IC661-এর জন্য ডিজাইন করা হয়েছে। IC697BEM731 মডিউল একটি একক চ্যানেল কন্ট্রোলার হিসাবে উপলব্ধ; এইভাবে এটি শুধুমাত্র একটি একক হ্যান্ডহেল্ড মনিটর (IC66*) PLC স্লট দখল করে। এই BCM অ্যাসিঙ্ক্রোনাসভাবে IC66* ইনপুট/আউটপুট ব্লক স্ক্যান করে; ফলস্বরূপ, IC697 PLC র্যাকের ব্যাকপ্লেটের উপর স্ক্যান প্রতি একবার I/O ডেটা CPU-তে স্থানান্তরিত হয়। IC697BEM731 BCM একটি PLC CPU যোগাযোগ পরিষেবার অনুরোধ থেকে উদ্ভূত নির্দেশিত যোগাযোগকে সমর্থন করার জন্যও অভিযুক্ত। উপরন্তু, এটি বিশ্বব্যাপী যোগাযোগ সঞ্চালনের জন্য কনফিগার করা হতে পারে। IC697BEM731 শুধুমাত্র MS DOS বা Windows প্রোগ্রামিং সফ্টওয়্যার কনফিগারেশন ফাংশন দ্বারা কনফিগার করা যেতে পারে।


IC697BEM731-এর অতিরিক্ত বৈশিষ্ট্যগুলির মধ্যে রয়েছে প্রতি চ্যানেলে 30 ড্রপ, IC66* বা IC661 I/O ডায়াগনস্টিকস, অপ্রয়োজনীয় ব্লকের সমর্থন, তারগুলি এবং CPU, LAN যোগাযোগ, CPU সফ্ট কনফিগারেশন, এবং একটি অ্যালার্ম প্রসেসর ফাংশন। ইনস্টল করার আগে, প্রযোজ্য PLC ইনস্টলেশন ম্যানুয়াল পড়ুন। শুরু করার আগে পাওয়ার বন্ধ করা উচিত। নির্দেশ অনুসারে র্যাকটি ইনস্টল করুন এবং পাওয়ার চালু করুন। যদি সঠিকভাবে করা হয়, মডিউলটি একটি সংশ্লিষ্ট ব্লিঙ্কিং LED দিয়ে পাওয়ার আপ করবে। সিপিইউ থেকে কনফিগারেশন পাওয়া গেলে এবং বাস অপারেশন যাচাই করা হলে মাঝের এলইডিটি চালু হবে। নীচের LED সবসময় বন্ধ থাকে।

GE Fanuc IC697BEM731 মডিউল হল একটি BCM বা বাস কন্ট্রোলার মডিউল যা সিরিজ 90-70 প্রোডাক্ট লাইনের অংশ এবং যেটি সিরিজ 90-70 পিএলসি-তে বাস কন্ট্রোলার হিসেবে ব্যবহার করার উদ্দেশ্যে। এই কন্ট্রোলার মডিউলটির ওজন মাত্র 2 পাউন্ড। এটিতে শুধুমাত্র 1 I/O চ্যানেল রয়েছে৷ IC697BEM731 বাস কন্ট্রোলার মডিউলটি PLC র্যাকে মাত্র 1 স্লটে ইনস্টল করা যেতে পারে এবং এটি কনফিগারেশন সফ্টওয়্যার দিয়ে কনফিগার করা যেতে পারে যা উইন্ডোজ-ভিত্তিক। IC697BEM731 বাস কন্ট্রোলার মডিউল পিএলসি-তে সমস্ত I/O ক্রমিকভাবে স্ক্যান করে এবং তারপর স্ক্যানিং প্রক্রিয়া সম্পন্ন হওয়ার পরে সমস্ত I/O ডেটা ব্যাকপ্লেনে স্থানান্তর করে। এটি পিয়ার টু পিয়ার ডেটা স্থানান্তরও পরিচালনা করতে পারে।

GE Fanuc সিরিজ 90-70 IC697BEM731 বাস কন্ট্রোলার মডিউল অন্যান্য বাস কন্ট্রোলার মডিউল এবং PCIM এর সাথে সংযোগ করতে LAN ব্যবহার করতে পারে এবং এটি এই ডিভাইস এবং LAN-এর জন্য যোগাযোগ নোড হিসাবে কাজ করবে। এটির একটি ডিফল্ট Baud হার 153.5 kBaud। IC697BEM731 বাস কন্ট্রোলার মডিউল বিশ্বব্যাপী যোগাযোগ অ্যাপ্লিকেশন পরিচালনা করতে কনফিগার করা যেতে পারে।

এই মডিউলটি শুধুমাত্র সিরিজ 90-70 PLC সিস্টেমে ইনস্টল করা উচিত যখন কম্পোনেন্টের ক্ষতি বা গুরুতর আঘাত এড়াতে পাওয়ার বন্ধ থাকে। এটিতে 1টি সিরিয়াল পোর্ট রয়েছে যা একটি HHM বা হ্যান্ডহেল্ড মনিটর পোর্ট যা এটি এমন একটি মনিটরের সাথে সংযোগ করতে দেয় যা ব্যবহারকারীরা তাদের হাতে ধরে রাখতে পারে যা তাদের বাস কন্ট্রোলার মডিউল, এর অ্যাপ্লিকেশন এবং সিস্টেমে ঘটতে পারে এমন কোনও ত্রুটি বা ত্রুটি সম্পর্কে রিয়েল-টাইম ভিজ্যুয়াল আপডেট দেবে।

প্রযুক্তিগত বিশেষ উল্লেখ
