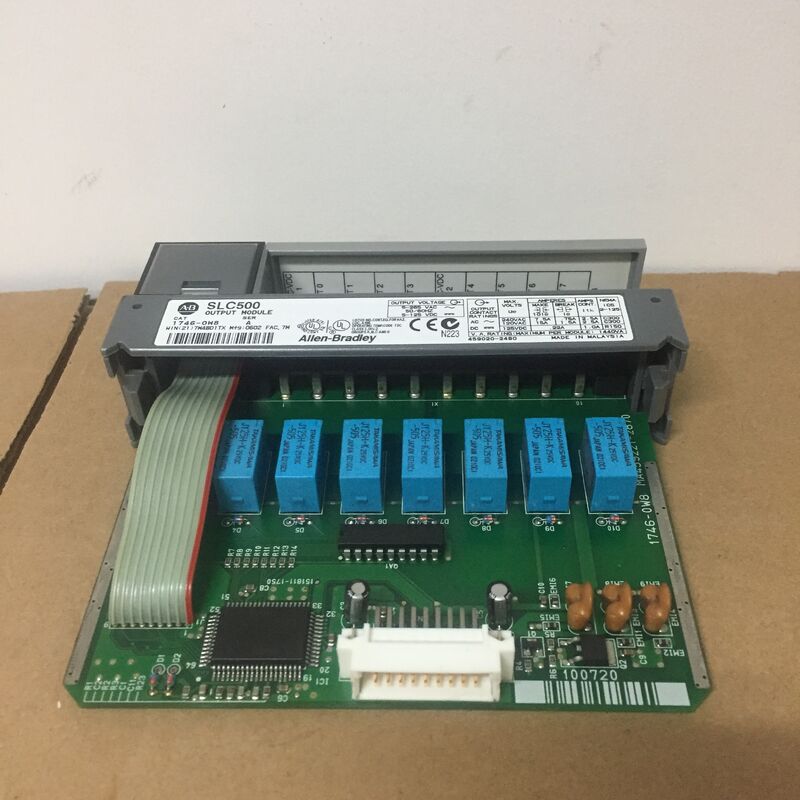

অ্যালেন-ব্র্যাডলি ১৭৪৬-OW8 SLC 500 ডিজিটাল কন্টাক্ট আউটপুট মডিউল আটটি আউটপুট সহ

বর্ণনা

অ্যালেন-ব্র্যাডলি ১৭৪৬-ওডাব্লু৮ একটি এসএলসি ৫০০ ডিজিটাল যোগাযোগ আউটপুট মডিউল। এই ডিজিটাল যোগাযোগ আউটপুট মডিউলের আট (8) স্বাভাবিকভাবে খোলা (এনও) রয়েছে।) 5-265 ভোল্ট এসি বা 5-125 ভোল্ট ডিসি অপারেটিং ভোল্টেজের সাথে রিলে চ্যানেলএটিতে দুটি (২) আউটপুট গ্রুপ রয়েছে যার মধ্যে চারটি (৪) চ্যানেল রয়েছে।

অ্যালেন-ব্র্যাডলি ১৭৪৬-ওডাব্লু৮ এসএলসি ৫০০ ডিজিটাল ইনপুট মডিউল আট (8) আউটপুট সহ আসে। এই মডিউলের একটি ভোল্টেজ বিভাগ রয়েছে এসি / ডিসি রিলে। অপারেটিং তাপমাত্রা -২৫-৬০ ডিগ্রি সেলসিয়াস (১৩-১৪০ ডিগ্রি সেলসিয়াস) ।ফারেনহাইট) এবং অপারেটিং তাপমাত্রা -40-85 ডিগ্রি. সেলসিয়াস (-40-185 ডিগ্রি ফারেনহাইট) 5-95% থেকে আপেক্ষিক আর্দ্রতা সঙ্গে condensation ছাড়া। এই মডিউল এর অপারেটিং কম্পন 10-500 Hz এ 2g এবং এই মডিউল এর অপারেটিং শক 30g হয়।অ্যালান-ব্র্যাডলি 1746-OW8 এর সর্বোচ্চ তাপ অপচয় 3.7 ওয়াট প্রতি পয়েন্ট 0.138 ওয়াট সঙ্গে।

অ্যালেন-ব্র্যাডলি ১৭৪৬-ওডাব্লু৮ ডিজিটাল ইনপুট মডিউলের অপারেটিং ভোল্টেজ পরিসীমা ৫-১২৫ ভি ডিসি এবং ৫-২৬৫ ভি এসি ৪৭-৬৩ হার্জ। এই মডিউলের ৫ ভি ডিসিতে ব্যাকপ্লেন বর্তমান ৮৫ এমএ।এই মডিউলের 24V DC এ ব্যাকপ্লেন বর্তমান 90 mA হয়অ্যালেন-ব্র্যাডলি ১৭৪৬-ওডব্লিউ৮ খোলা টাইপের সরঞ্জাম হিসাবে সরবরাহ করা হয়। ১৭৪৬-ওডব্লিউ৮ শিল্প পরিবেশে ব্যবহারের জন্য ডিজাইন করা হয়েছে।এই মডিউলটি জোন ২ এর পরিবেশে প্রয়োগ করার সময় দূষণের মাত্রা দূষণের মাত্রা ২ এর চেয়ে বেশি নয় (যেমন EN / IEC0664-1 প্রকাশনায় সংজ্ঞায়িত) এমন পরিবেশে ইনস্টল করা উচিত. কোষটি শুধুমাত্র একটি যন্ত্র বা সরঞ্জামের সাহায্যে অ্যাক্সেসযোগ্য হওয়া উচিত। পাওয়ারটি অপসারণ না করা পর্যন্ত সরঞ্জামগুলি সংযোগ বিচ্ছিন্ন করবেন না।যদি এটি বিপজ্জনক এলাকায় থাকে তবে সরঞ্জামটি সংযোগ বিচ্ছিন্ন করবেন নাযদি এটি উপেক্ষা করা হয়, একটি বিপজ্জনক বৈদ্যুতিক আর্ক তৈরি করা হবে।অ্যালেন-ব্র্যাডলি ১৭৪৬-ওডাব্লু৮ হল অ্যালেন-ব্র্যাডলি দ্বারা নির্মিত আট (8) চ্যানেল রিলে আউটপুট মডিউল যা এসএলসি ৫০০ প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (পিএলসি) প্ল্যাটফর্মের সাথে ব্যবহৃত হয়এটি বিশেষভাবে SLC 5/01, SLC 5/02, SLC 5/03, SLC 5/04 এবং SLC 5/05 নিয়ামকের সাথে ব্যবহারের জন্য স্থির বা মডুলার স্টাইলের হার্ডওয়্যারের সাথে সামঞ্জস্যপূর্ণ।

এই মডিউলটি 5 -125 VDC এবং 5 -265 VAC এর অপারেটিং ভোল্টেজ ক্যাটাগরিতে ব্যবহার করুন।এই মডিউল দুটি (2) গ্রুপে বিভক্ত করা হয় 4প্রতি গ্রুপে চার (4) চ্যানেল বিভিন্ন বা একই ভোল্টেজ সঙ্গে কাজ করার অনুমতি দেয়মডিউলগুলির ডিজাইন করা অপারেটিং লাইফটাইমকে সর্বাধিক করার জন্য ওভারজেস দমনকারী ডিভাইসগুলি ইনস্টল করা যেতে পারে।

এসএলসি প্রসেসর ছাড়াও, এই মডিউলটি দূরবর্তী আই / ও টোপোলজিতে ব্যবহারের জন্য সামঞ্জস্যপূর্ণ। যখন দূরবর্তী আই / ও চ্যাসিতে ব্যবহৃত হয়, তখন চ্যাসির স্লট 0 একটি এসএলসি 500 যোগাযোগ অ্যাডাপ্টারের জন্য সংরক্ষিত থাকে।এই মডিউলের জন্য অন্যান্য স্লট সামঞ্জস্যপূর্ণ.

1746-ওডাব্লু 8 এর ব্যবহারের সাথে, ইন্টারপোজিং রিলেগুলির প্রয়োজন দূর করা যেতে পারে। ইন্টারপোজিং রিলেগুলি সাধারণত বিভিন্ন ভোল্টেজ বিভাগের সাথে অপারেশনের জন্য ব্যবহৃত হয়।যেহেতু এই মডিউল ইতিমধ্যে উল্লিখিত ক্ষমতা সমর্থন, ইন্টারপোজিং সার্কিটের প্রয়োজন দূর হয়, প্যানেলের স্থান সাশ্রয় করে এবং খরচ কার্যকারিতা বৃদ্ধি করে।

এই মডিউলটি সর্বাধিক প্রতিরোধী লোড এ চালু এবং বন্ধ রূপান্তরের জন্য 10.0 এমএস এর অনুরূপ সংকেত বিলম্বের রেটিং রয়েছে। এই মডিউলটি ক্লাস 1, বিভাগ 2 অপারেশনের জন্য প্রত্যয়িত।মডিউল প্রতি ধ্রুবক বর্তমান 16 হয়.0 এম্পিয়ার এসি প্রতি গ্রুপে 8.0 এ। এটি ইনস্টলেশনের অবস্থান নির্বিশেষে চ্যাসির একক স্লট দখল করে।
