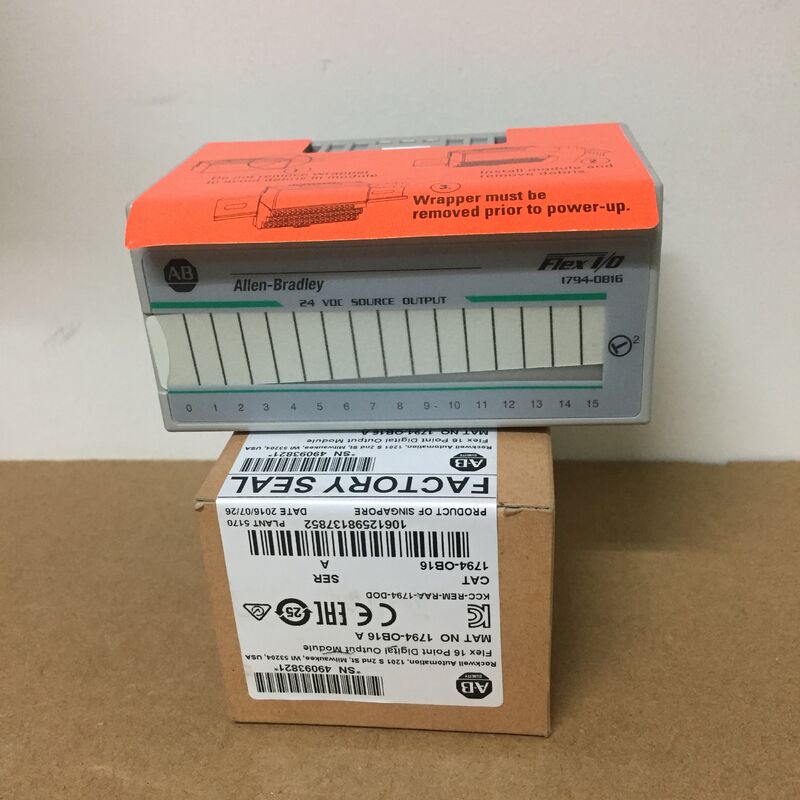

অ্যালেন-ব্র্যাডলি ১৭৯৪-ওবি১৬ ফ্লেক্স আইও ডিস্ক্রিট আউটপুট মডিউল ষোল ২৪ ভিডিসি

অ্যালেন-ব্র্যাডলি ১৭৯৪-ওবি১৬ ফ্লেক্স আইও ডিস্ক্রিট আউটপুট মডিউল ষোলো ২৪ ভিডিসি

স্পেসিফিকেশন

বর্ণনা

অ্যালেন-ব্রেডলি ১৭৯৪-ওবি১৬ মডিউল হল ফ্লেক্স আই/ও এর জন্য একটি ডিজিটাল ডিসি আউটপুট মডিউল। এর ১৬টি বর্তমান উৎস আউটপুট রয়েছে। সর্বনিম্ন, সর্বোচ্চ এবং নামমাত্র অন-স্টেট ভোল্টেজ ১০ ভোল্ট ডিসি, ৩১.২ ভোল্ট ডিসি,এবং ২৪ ভোল্ট ডিসি, যথাক্রমে. সমস্ত 16 আউটপুট (প্রতিটি 0.0 এ রেট করা) এর আউটপুট বর্তমান রেটিং।5 Amps) 8 Amps হয় যখন সর্বনিম্ন অন-স্টেট বর্তমান প্রতি চ্যানেল 1 মিলিঅ্যাম্পার এবং সর্বোচ্চ অন-স্টেট বর্তমান 500 মিলিঅ্যাম্পার প্রতি চ্যানেল. সর্বাধিক অন-স্টেট ভোল্টেজ ড্রপ 0.5 ভোল্ট ডিসি। সর্জ বর্তমান 50 মিলিসেকেন্ডের জন্য 2 এমপিএস এবং এটি প্রতি 2 সেকেন্ডে পুনরাবৃত্তিযোগ্য। সর্বাধিক অফ-স্টেট ফুটো বর্তমান 0.5 মিলিঅ্যাম্প।বিচ্ছিন্নতা ভোল্টেজ 50 ভোল্ট অবিচ্ছিন্নমডিউলটি ব্যবহারকারী এবং সিস্টেমের মধ্যে ১ সেকেন্ডের জন্য ৮৫০ ভোল্ট ডিসিতে পরীক্ষা করা হয়েছে।

1794-OB16 মডিউলের জন্য আউটপুট সিগন্যাল বিলম্বটি অফ-টু-অন জন্য 0.5 মিলিসেকেন্ড এবং এটি চালু-থেকে বন্ধ করার জন্য 1 মিলিসেকেন্ড। ফ্লেক্সবাসের বর্তমানটি 5 ভোল্ট ডিসিতে 80 মিলিঅ্যাম্পের যা 5 এর দিকে পরিচালিত করে।3 ওয়াট সর্বোচ্চ শক্তি অপচয় 31 এ.2 ভোল্ট ডিসি। 1794-ওবি 16 মডিউলের তাপ অপচয় 18.1 বিটিইউ প্রতি ঘন্টা। সর্বোচ্চ অফ-স্টেট ভোল্টেজ 31.2 ভোল্ট ডিসি। মডিউল মাত্রা 3.7 x 3.7 x 2.7 ইঞ্চি।1794-OB16 মডিউলের আনুমানিক ওজন 78 গ্রামমডিউলটিতে 16 টি হলুদ সূচক রয়েছে যা ক্ষেত্রের দিকের অবস্থা নির্দেশ করে। তারের আকার ইনস্টল করা টার্মিনাল বেসের উপর নির্ভর করে।মডিউলটির একটি খোলা চেম্বার রয়েছে এবং এটি আইইসি তাপমাত্রা কোড টি 3 মেনে চলেঅপারেটিং তাপমাত্রা -৪ থেকে ১৩১ ডিগ্রি ফারেনহাইট পর্যন্ত।

এই মডিউলটি ষোল (16) চ্যানেল 24VDC ডিস্ক্রিট আউটপুট চ্যানেল সহ আসে যা উত্স তারের কনফিগারেশন সমর্থন করে।এটি একটি টার্মিনাল বেসের সাথে ব্যবহৃত হয় এবং বিভিন্ন টার্মিনাল বেস যেমন 1794-টিবি 2 সমর্থন করে১৭৯৪-ওবি১৬-এর ৮টি পর্যন্ত ইনস্ট্যান্স একক ফ্লেক্স আই/ও র্যাক-এ ইনস্টল করা যেতে পারে।1794-OB16 এছাড়াও FlexLogix নিয়ামক বা FlexLogix স্থানীয় IO এক্সটেন্ডার (1794-FLA) এর স্থানীয় I/O অ্যাডাপ্টার হিসাবে ব্যবহার করা যেতে পারেএই মডিউলটিতে একটি কী সুইচ অবস্থান 2 রয়েছে এবং এটি একটি খোলা-টাইপ কেস রেটিং রয়েছে।

1794-ওবি 16 একটি আউটপুট ভোল্টেজ ব্যাপ্তি সরবরাহ করে 10 থেকে 31.2VDC নামমাত্র ভোল্টেজ আউটপুট 24VDC এর সাথে। এটি 94 x 94 x 69 মিমি (3.7 x 3.7 x 2.7 ইঞ্চি) পরিমাপ করে এবং 78 গ্রাম (2.75 ওনস) ওজন করে।এই মডিউল অভ্যন্তরীণ ফিউজিং সঙ্গে আসে না, তাই, সিস্টেমের প্রয়োজন অনুযায়ী বাহ্যিক ফিউজিং ইনস্টল করা যেতে পারে। বাহ্যিক ফিউজিং ইনস্টল করার জন্য প্রস্তাবিত ফিউজ হল SAN-O MQ4-800 mA ফিউজ।এই মডিউল ষোল (16) ক্ষেত্র পাশ LED সূচক দিয়ে সজ্জিত করা হয়.

1794-ওবি 16 এর অপারেটিং তাপমাত্রা 0 থেকে 55 ° C (32 থেকে 131 ° F), এবং 55 ° C (131 ° F) এর স্টোরেজ তাপমাত্রা রয়েছে, যথাক্রমে 30g এবং 5g @ 10 থেকে 500 Hz এর শক এবং কম্পন রেটিং সহ।এই মডিউল C-UL-us বহন করে, সিএসএ, সিই, এক্স, টিইউভি, কেসি, ইএসি এবং আরসিএম শংসাপত্র।
