আইসি৬৬০ইবিএ০২৩-এর জন্য প্রযুক্তিগত বিবরণ
নির্মাতাঃ জিই ফ্যানুক এমারসন
প্রোডাক্ট লাইন:জিনিয়াস আই-ও
পার্ট নম্বর:IC660EBA023
ওজন:2.06 পাউন্ড (0.94 কেজি)
বর্ণনাঃ জিনিয়াস থার্মোকপল ইনপুট ব্লক ইলেকট্রনিক সমাবেশ
প্রয়োগ:জিনিয়াস আই/ও ব্লক সিস্টেম
অপারেটিং ভোল্টেজ:১৮ থেকে ৫৬ ভোল্ট ডিসি
গ্রুপ বিচ্ছিন্নতা:৩০০ ভোল্ট
পাওয়ার রেটিংঃ 9.0 ওয়াট
থার্মোকপল প্রকারঃ J, K, T, E, B, R, S, এবং N- টাইপ থার্মোকপল
অভ্যন্তরীণ সিজেসি:০ থেকে ৬০ ডিগ্রি সেলসিয়াস
বাহ্যিক সিজেসি রেঞ্জঃ -২৫ থেকে +১৫০ ডিগ্রি সেলসিয়াস
এলইডি: ২টি এলইডি
অন্তর্নির্মিত ডায়াগনস্টিকঃ হ্যাঁ।

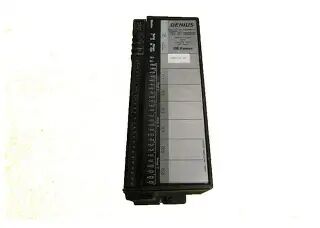

GE Fanuc IC660EBA023 Genius I/O থার্মোকপল ইনপুট ব্লক ইলেকট্রনিক্স সমাবেশ একটি 6-চ্যানেল ইনপুট ব্লকের মূল উপাদান, তাপমাত্রা ইনপুট পর্যবেক্ষণের জন্য বিশেষভাবে নির্মিত।এটা সব ইনপুট চ্যানেল জুড়ে স্ট্যান্ডার্ড thermocouples সঙ্গে ইন্টারফেস কনফিগার করা হয়, নিম্ন স্তরের ভোল্টেজ ইনপুট সংকেত সনাক্ত এবং সঠিকভাবে পরিমাপ করতে সক্ষম করে।
এই ইলেকট্রনিক্স সেট দুটি সরবরাহ ফর্ম পাওয়া যায়ঃ একটি থার্মোকপল ব্লক, LED অবস্থা সূচক, এবং সংশ্লিষ্ট ইলেকট্রনিক সার্কিট গঠিত একটি স্বতন্ত্র ইউনিট হিসাবে;অথবা সম্পূর্ণরূপে কারখানায় একত্রিত I/O ব্লকের একটি সমন্বিত উপাদান (যেমন IC660BBA023 I/O ব্লক), যা ইলেকট্রনিক্স সমাবেশকে একটি টার্মিনাল সমাবেশের সাথে একত্রিত করে (যেমন IC660TBA023 টার্মিনাল সমাবেশ) । IC660EBA023 ছয়টি ইনপুট সার্কিট ধারণ করে,যা যৌক্তিকভাবে ৩০০ ভিডিসিতে ৩টি পৃথক গ্রুপে বিভক্তপ্রতিটি গ্রুপ দুটি থার্মোকপল সার্কিট এবং দুটি রিমোট কোল্ড জংশন ক্ষতিপূরণ (সিজেসি) ইনপুট দিয়ে সজ্জিত, যা সমস্ত ইনপুট পরিমাপের জন্য সঠিক কোল্ড জংশন ক্ষতিপূরণ সরবরাহ করে।
টাইপ J, K, T, E, B, R, S, এবং N থার্মোকপলগুলির সাথে সামঞ্জস্যপূর্ণ, IC660EBA023 প্রতিটি ইনপুট চ্যানেলকে তিনটি বিকল্পের একটি ব্যবহার করে CJC এর জন্য কনফিগার করতে দেয়ঃ একটি বাহ্যিক সেন্সর, একটি অভ্যন্তরীণ সেন্সর,অথবা ব্যবহারকারীর নির্ধারিত মান.
সমন্বয়টি 24/48 VDC এর নামমাত্র পরিসীমা (এবং 18 56 VDC এর কার্যকরী অপারেটিং পরিসীমা) সহ একটি DC ভোল্টেজ সরবরাহের উপর কাজ করে এবং এর নামমাত্র শক্তি 9.0 W এর নামমাত্র।প্রতিটি ইনপুট চ্যানেলে -২৫ এমভি থেকে ১৫০ এমভি পর্যন্ত ভোল্টেজ পরিমাপের পরিসীমা এবং ±১০ এমভি পরিমাপের রেজোলিউশন রয়েছে, ৮.০ হার্জ নির্ভুলতার সাথে এবং ±২ μV প্রতি °C এ এম্প্লিফায়ার ফিল্টার ড্রাইভ। অভ্যন্তরীণ সিজেসির জন্য, মডিউলটি ±0.01 °C এর রেজোলিউশনের সাথে 0 ¢ 60 °C এর পরিমাপ পরিসীমা সরবরাহ করে।যখন একটি বাহ্যিক রিমোট সিজেসির সাথে জুটিবদ্ধ করা হয়, এটি ভোল্টেজ বা বর্তমান ফরম্যাটে অ্যানালগ ইনপুট সংকেত গ্রহণ করে, ±0.1 °C এর সঠিকতা রেটিং সহ -25-150 °C পরিমাপ পরিসীমা সরবরাহ করে।
