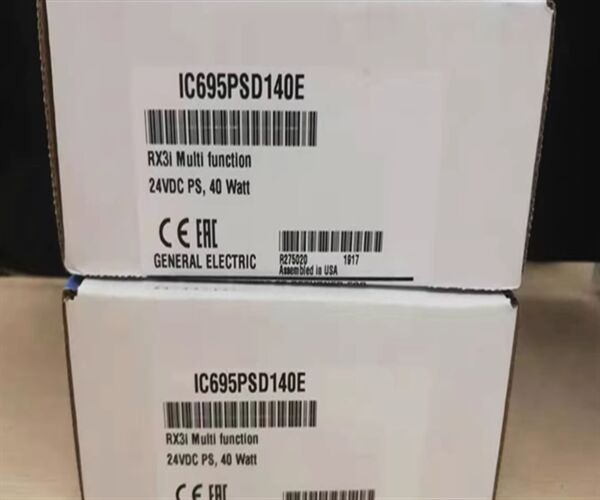

IC695PSD140 | GE Fanuc | মাল্টিপারপাস পাওয়ার সাপ্লাই মডিউল
IC695PSD140 এর বর্ণনা
GE Fanuc Emerson IC695PSD140 একটি উচ্চ-দক্ষতা সম্পন্ন পাওয়ার সাপ্লাই যা 40 ওয়াট ক্ষমতা সরবরাহ করে। IC695PSD140 18 থেকে 30 ভোল্ট ডিসি ইনপুট ভোল্টেজ রেঞ্জ সমর্থন করে এবং তিনটি (3) ভিন্ন আউটপুট ভোল্টেজ সরবরাহ করে, যেগুলির বিদ্যুতিক ক্ষমতা ভিন্ন: 30 ওয়াট বিদ্যুতিক ক্ষমতা সহ 3.3 ভোল্ট ডিসি, 30 ওয়াট বিদ্যুতিক ক্ষমতা সহ 5.1 ভোল্ট ডিসি, এবং 10 ওয়াট বিদ্যুতিক ক্ষমতা সহ 24 ভোল্ট ডিসি। IC695PSD140-এ একক ফিউজ সুরক্ষা রয়েছে এবং সামনের দিকে চারটি (4) LED স্ট্যাটাস ইন্ডিকেটর এবং একটি অন/অফ আউটপুট সুইচ রয়েছে। এই পাওয়ার সাপ্লাই 5 ভোল্ট ডিসি আউটপুটে 7 অ্যাম্পিয়ার এবং 3.3 ভোল্ট ডিসি আউটপুটে 10 অ্যাম্পিয়ার ওভারকারেন্ট সমর্থন করে। গ্রাউন্ড, ±24V পাওয়ার এবং MOV-এর জন্য IC695PSD140 টার্মিনালগুলি 14 থেকে 22 AWG কেবল দিয়ে আলাদাভাবে তারযুক্ত করা যেতে পারে।
IC695PSD140 ডিসি ইনপুট সহ 60 ওয়াট পর্যন্ত সর্বাধিক ইনপুট পাওয়ার সমর্থন করে এবং 100 মিলিসেকেন্ডের মধ্যে 4 অ্যাম্পিয়ারের একটি ইনরাশ কারেন্ট রয়েছে। IC695PSD140 মোট 40 ওয়াট বিদ্যুতিক ক্ষমতা সরবরাহ করে এবং দশ (10) মিলিসেকেন্ডের একটি হোল্ডআপ সময় রয়েছে। IC695PSD140-এর একটি দরজা রয়েছে যা ব্যবহারকারীকে দুর্ঘটনাক্রমে শক থেকে রক্ষা করে। IC695PSD140 একটি RX3i ইউনিভার্সাল ব্যাকপ্লেনে একক ব্যাকপ্লেন পাওয়ার সাপ্লাই হিসেবে বা তিনটি (3) অন্যান্য মাল্টিপারপাস পাওয়ার সাপ্লাইয়ের সাথে সহজেই ইনস্টল করা যেতে পারে। এই পাওয়ার সাপ্লাই শিপিংয়ের সময় প্রায় 250 গ্রাম (0.55 পাউন্ড) ওজন হয় এবং শিল্প অ্যাপ্লিকেশনগুলির জন্য শূন্য (0) থেকে 60 ডিগ্রি সেলসিয়াস (32 থেকে 140 ডিগ্রি ফারেনহাইট) তাপমাত্রায় কাজ করে।
পার্ট নম্বর IC695PSD140 হল GE Fanuc দ্বারা নির্মিত একটি অটোমেশন RX3i PacSystem। এই ডিভাইসটিতে চারটি (4) ভিন্ন আলো-নির্গমনকারী ডায়োড (LED) সূচক রয়েছে। পাওয়ার নির্দেশ করে এমন LED-এর রঙ অ্যাম্বার বা সবুজ হতে পারে, যেখানে লাল হল পাওয়ার সাপ্লাই ফল্ট নির্দেশ করে এমন LED-এর রঙ। অ্যাম্বার ইন্ডিকেটরটি ওভারলোড এবং অতিরিক্ত তাপমাত্রা ত্রুটি নির্দেশ করতেও ব্যবহৃত হয়। সমস্ত LED ইন্ডিকেটর মডিউলের বর্তমান অবস্থা প্রদর্শনের জন্য ব্যবহৃত হয়। 24 ভোল্ট ডিসি, বা ডাইরেক্ট কারেন্ট, হল বর্তমান নামমাত্র ভোল্টেজ রেটিং। আঠারো থেকে ত্রিশ (18 থেকে 30) ভোল্ট ডাইরেক্ট কারেন্ট এই মডিউলের ইনপুট ভোল্টেজ রেঞ্জ। 40 (চল্লিশ) ওয়াট সর্বোচ্চ এই মডিউলের আউটপুট পাওয়ার রেটিং। এর তিনটি (3) আউটপুট ব্যবহার করে, IC695PSD140 সর্বোচ্চ চল্লিশ (40) ওয়াট রেটেড পাওয়ার তৈরি করতে পারে। তবে, আইসোলেশন প্রদান করা হয় না। এই মডিউলটি অন্যান্য পাওয়ার সাপ্লাই মডিউলের সাথে ব্যবহার করা উচিত নয়, যেমন IC695PSD040 বা IC695PSA040। এছাড়াও, এটি বর্ধিত ক্ষমতা মোড বা রিডান্ডেন্ট মোডে ব্যবহার করা যাবে না। এই ডিভাইসটি RX3i ইউনিভার্সাল ব্যাকপ্লেন ব্যবহার করে ইনস্টলেশন সমর্থন করে।
যেমন আগে উল্লেখ করা হয়েছে, IC695PSD140 পাওয়ার সাপ্লাই মডিউলটি IC695PSD040 বা IC695PSA040 পাওয়ার সাপ্লাই মডিউলের সাথে ব্যবহার করা উচিত নয়। এটি বিশেষ করে বর্ধিত ক্ষমতা মোড এবং রিডান্ডেন্ট মোডের জন্য প্রযোজ্য। ব্যবহারকারীরা যদি এই প্রয়োজনীয়তাগুলি মেনে চলতে ব্যর্থ হন তবে তারা মডিউলের গুরুতর ক্ষতি করতে পারেন। এই মডিউলের টার্মিনাল কারেন্ট রেটিং 6 অ্যাম্পিয়ার। 5.1 ভোল্ট ডাইরেক্ট কারেন্ট এই মডিউলের আউটপুট কারেন্ট রেটিং।
প্রযুক্তিগত বৈশিষ্ট্যIC695PSD140 এর
| ব্র্যান্ড |
GE অটোমেশন ফ্যানুক / এমারসন অটোমেশন |
| সিরিজ |
24 VDC, 40 ওয়াট, Rx3i PacSystem-এর জন্য মাল্টি-পারপাস পাওয়ার সাপ্লাই |
| পার্ট নম্বর |
IC695PSD140 |
| পাওয়ার সাপ্লাই টাইপ |
ডিসি ইনপুট পাওয়ার সাপ্লাই |
| লোড ক্যাপাসিটি |
40 ওয়াট |
| নামমাত্র ইনপুট |
24 VDC |
| ইনপুট ভোল্টেজ রেঞ্জ |
18 থেকে 30 VDC |
| ইনপুট পাওয়ার |
60 ওয়াট সর্বোচ্চ ফুল লোডে |
| ইনরাশ কারেন্ট |
4 অ্যাম্পিয়ার, 100 মিলিসেকেন্ড সর্বোচ্চ |
| আউটপুট ক্যাপাসিটি |
+5,1 VDC, 30 ওয়াট / +3,3 VDC, 30 ওয়াট / 40 ওয়াট উভয় আউটপুটের সর্বোচ্চ |
| আউটপুট ভোল্টেজ |
5.1 VDC: 5.0 VDC থেকে 5.2 VDC (5.1 VDC নামমাত্র) / 3.3 VDC: 3.1 VDC থেকে 3.5 VDC (3.3 VDC নামমাত্র) |
| ডেইজি-চেইনড PSD140 সাপ্লাইয়ের সংখ্যা / ইউনিভার্সাল ব্যাকপ্লেনে PSD140 সাপ্লাইয়ের সংখ্যা |
4 পর্যন্ত / 4 পর্যন্ত |
| প্রতি টার্মিনালে কারেন্ট |
6 অ্যাম্পিয়ার |
| ওভারকারেন্ট |
5 VDC আউটপুট: 7 A সর্বোচ্চ / 3,3 VDC আউটপুট: 10 A সর্বোচ্চ |
| আউটপুট কারেন্ট |
5.1 VDC: 0 থেকে 6 অ্যাম্পিয়ার / 3.3 VDC: 0 থেকে 9 অ্যাম্পিয়ার |
| আইসোলেশন (ইনপুট থেকে ব্যাকপ্লেন) |
কোনোটিই নয় |
| রিপল (সমস্ত আউটপুট) / নয়েজ (সমস্ত আউটপুট) |
50 mV / 50 mV |
| ওজন |
250 গ্রাম (0.55 পাউন্ড) |
