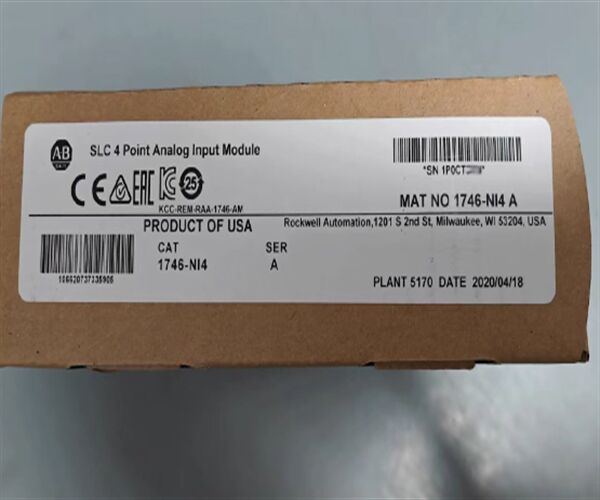

অ্যালেন-ব্র্যাডলি ১৭৪৬-এনআই৪ এনালগ ইনপুট মডিউল
১৭৪৬-এনআই৪ এর বর্ণনা
দ্য১৭৪৬-এন আই ৪একটি চার চ্যানেলের এনালগ ইনপুট মডিউলঅ্যালেন ব্র্যাডলি'র এসএলসি-৫০০সিরিজ; ইনপুট ভোল্টেজ বা বর্তমান চ্যানেল প্রতি নির্বাচনযোগ্য। এই মডিউল 5 ভোল্ট এ 35 mA এবং 24 ভোল্ট এ 85 mA একটি ব্যাকপ্লেন বর্তমান আঁকে,চ্যানেল 0 থেকে চ্যানেল 3 ইনপুট মোডগুলি পরিচালনা করার জন্য ডিআইপি সুইচ সরবরাহ করে. বর্তমান ইনপুট জন্য চ্যানেল প্রস্তুত করার জন্য,ডিআইপি সুইচচালু অবস্থায় রাখা হয় যখন বন্ধ অবস্থায় চ্যানেলটি ভোল্টেজ ইনপুট গ্রহণের জন্য প্রস্তুত করা হয়।
১৭৪৬-এনআই৪-এর ১৪-বিট রেজোলিউশন রয়েছে এবং এটি ২.৫ মিলিসেকেন্ডের রূপান্তর হারের সাথে কাজ করে। এটি -২০ থেকে ২০ এমএ এর বর্তমান পরিসীমা এবং -১০ থেকে ১০ ভোল্ট ডিসি এর ভোল্টেজ পরিসীমা নিয়ে কাজ করে।এটিতে 500 ভোল্ট এসি / 710 ভোল্ট ডিসি রয়েছেব্যাকপ্লেন বিচ্ছিন্নতাএবং ৬০ মিলিসেকেন্ডধাপ প্রতিক্রিয়াএর রূপান্তর পদ্ধতি সিগমা-ডেল্টা রূপান্তর, এবং এর নামমাত্রসঞ্চালন বিলম্ব৫১২ মাইক্রো সেকেন্ডের। এর নামমাত্র ইনপুট পরিসীমা প্লাস/মাইনস ২০ এমএ, এর সর্বাধিক ইনপুট পরিসীমা প্লাস/মাইনস ৩০ এমএ, এবং এর ইনপুট বর্তমান কোডিং প্লাস/মাইনস ১৬৩৮৪ প্লাস/মাইনস ২০ এমএ এর জন্য।৫ ভোল্ট ডিসি বা ৭ ভোল্ট.5 ভোল্ট এসি আরএমএস সর্বোচ্চ ইনপুট ভোল্টেজ (অবশ্যই), 1746-এনআই 4 এর নামমাত্র ইনপুট প্রতিরোধ 250 ওএম।
সামগ্রিকভাবে,১৭৪৬-এন আই ৪এর পূর্ণ স্কেল নির্ভুলতা 25 ডিগ্রি সেলসিয়াসে +/- 0.365%, যার সর্বোচ্চ হল +/- 0.642% (পূর্ণ স্কেল) 0 থেকে 60 ডিগ্রি সেলসিয়াসে। এর পূর্ণ স্কেল নির্ভুলতার ড্রাইভ 79 পিপিএম/ডিগ্রি সেলসিয়াস,একটি 0.323% সর্বোচ্চ লাভ ত্রুটি 25 ডিগ্রি সেলসিয়াস, এবং 0.556% সর্বোচ্চ, 0 এবং 60 ডিগ্রি সেলসিয়াস মধ্যে তাপমাত্রা।
1746-এনআই 4 এ ইনপুট ভোল্টেজের উপর 1 এমও প্রতিরোধ রয়েছে, 305.176 μV এর রেজোলিউশন এবং -32768 থেকে 32767 ইনপুটভোল্টেজ কোডিং১৭৪৬-এনআই৪ এর সঠিকতা ২৫ ডিগ্রি সেলসিয়াসে +/- ০.২৮৪% এবং ০ থেকে ৬০ ডিগ্রি সেলসিয়াসে +/- ০.৫০৪%।
1746-NI4 এর জন্য প্রযুক্তিগত বিবরণী
| নির্মাতা |
অ্যালেন-ব্র্যাডলি / রকওয়েল অটোমেশন |
| সিরিজ |
SLC 500 |
| পার্ট নম্বর |
১৭৪৬-এন আই ৪ |
| পণ্যের ধরন |
ইনপুট মডিউল |
| মডিউল প্রকার |
অ্যানালগ |
| ইনপুট সংখ্যা |
4 |
| ভোল্টেজ ইনপুট |
সমর্থিত |
| বর্তমান ইনপুট |
সমর্থিত |
| ডিআইপি সুইচ কনফিগারেশন |
সমর্থিত |
| লুপ পাওয়ার |
সমর্থিত নয় |
প্রায় ১৭৪৬-এনআই৪
অ্যালেন-ব্রেডলি ১৭৪৬-এনআই৪ আই/ও মডিউল হল অ্যালেন-ব্রেডলি এসএলসি-৫০০ সিরিজের একটি শিল্প অ্যানালগ আই/ও মডিউল যা ৪ টি চ্যানেল নিয়ে গঠিত।1746-NI4 I/O মডিউল আছে যে 4 চ্যানেল সব ইনপুট চ্যানেলপ্রতিটি ইনপুট চ্যানেল একটি ভোল্টেজ ইনপুট চ্যানেল বা একটি বর্তমান ইনপুট চ্যানেল হিসাবে কাজ করতে পারে এবং প্রতিটি চ্যানেল ব্যবহারকারীদের দ্বারা ভোল্টেজ বা বর্তমান অপারেশন জন্য প্রোগ্রাম করা যেতে পারে।এই নমনীয়তা 1746-NI4 ইনপুট মডিউল বিভিন্ন মেশিন নিয়ন্ত্রণ অ্যাপ্লিকেশন এবং মেশিন পর্যবেক্ষণ অ্যাপ্লিকেশন জন্য উপযুক্ত করে তোলে. 5 ভোল্টের ভোল্টেজ রেটিং এ, 1746-NI4 ইনপুট মডিউলটি 24 ভোল্টের ভোল্টেজ রেটিং এ, সর্বোচ্চ ব্যাকপ্লেনে 35 মিলিঅ্যাম্পের সর্বাধিক বর্তমান গ্রহণ করে,এই ইনপুট মডিউল সর্বোচ্চ ব্যাকপ্লেন বর্তমান 85 মিলিঅ্যাম্পিয়ার আঁকে.
অ্যালেন-ব্র্যাডলি ১৭৪৬-এনআই৪ ৪ চ্যানেলের আই/ও মডিউলটি এসএলসি-৫০০ সিস্টেমের অংশ হিসেবে তৈরি করা হয়েছে যা বিভিন্ন ধরনের শিল্প যন্ত্রপাতি নিয়ন্ত্রণ করে।1746-NI4 I/O মডিউলের 4 টি ইনপুট চ্যানেল DIP সুইচ দিয়ে কনফিগার করা যায়. ইনপুট চ্যানেলগুলি 0 থেকে 3 পর্যন্ত লেবেলযুক্ত। 1746-NI4 ইনপুট মডিউলের মতো অ্যানালগ মডিউলগুলি যা করতে পারে না তা হ'ল সিস্টেমে সংযুক্ত ইনপুট ডিভাইসগুলির জন্য লুপ শক্তি সরবরাহ করা।যদি এই অ্যানালগ ইনপুট মডিউলটি লুপ পাওয়ারের প্রয়োজন এমন ইনপুট ডিভাইসের সাথে সংযুক্ত থাকে, তাহলে ব্যবহারকারীদের 1746-NI4 অ্যানালগ ইনপুট মডিউল ছাড়া অন্য ডিভাইসের সাথে লুপ শক্তি সরবরাহ করতে হবে। 1746-NI4 ইনপুট মডিউলটির কনভার্টার রেজোলিউশন রেট 16 বিট।এটা 500 ভোল্ট ডিসি এর ব্যাকপ্লেইন বিচ্ছিন্নতা ভোল্টেজ রেটিং একটি ক্ষেত্র তারের সমর্থন করে.
পণ্যের অর্ডার নম্বর পণ্যের বর্ণনা
1747-UIC USB থেকে সিরিয়াল পোর্ট এবং DH485
1747-SN রিমোট I/O স্ক্যানিং মডিউল
1747-SDN ডিভাইস নেট স্ক্যানিং মডিউল
1747-SCNR কন্ট্রোল নেট স্ক্যানিং মডিউল
১৭৪৭-পিআইসি আরএস-২৩২/ডিএইচ-৪৮৫ ইন্টারফেস কনভার্টার (এসএলসি ৫/০১.০২ প্রোগ্রামিং এর জন্য)
1747-M2 4K EEPROM স্টোরেজ মডিউল
1747-M13 64K ফ্ল্যাশ স্টোরেজ মডিউল
1747-M1 1K EEPROM স্টোরেজ মডিউল
1747-L553 এসএলসি 5/05 প্রসেসর মডিউল 64 কে মেমরি, ই-নেট নেটওয়ার্ক পোর্ট এবং আরএস -232 পোর্ট সহ
1747-L552 SLC 5/05 প্রসেসর মডিউল 32K মেমরি, E-NET নেটওয়ার্ক পোর্ট এবং RS-232 পোর্ট সহ
1747-L551 SLC 5/05 প্রসেসর মডিউল 16K মেমরি E-NET নেটওয়ার্ক পোর্ট এবং RS-232 পোর্ট
1747-L543 SLC 5/04 প্রসেসর মডিউল 64K মেমরি DH+ এবং DH-485/RS232 পোর্ট
1747-L542 SLC 5/04 প্রসেসর মডিউল 32K মেমরি DH+ এবং DH-485/RS232 পোর্ট
1747-L541 SLC 5/04 প্রসেসর মডিউল 16K মেমরি DH+ এবং DH-485/RS232 পোর্ট
1747-L532 SLC 5/03 প্রসেসর মডিউল 16K মেমরি DH-485 এবং RS-232/DH-485 পোর্ট
...
