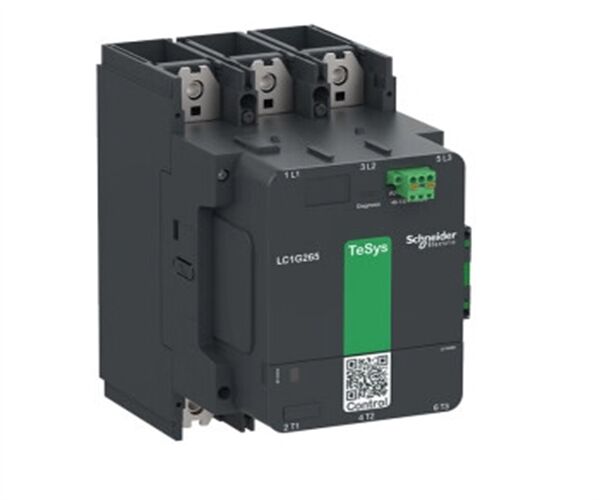

স্নাইডার LC1G115KUEN - হাই পাওয়ার কন্টাক্টর
LC1G115KUEN এর বর্ণনা
TeSys Giga উচ্চ ক্ষমতা contactor, 3 মেরু (3 NO) 150A 90kW@440V পর্যন্ত AC-3 বিভাগের অ্যাপ্লিকেশনের জন্য।এটি একটি 100-250V এসি / ডিসি প্রশস্ত ব্যান্ড কম খরচ ইলেকট্রনিক কয়েল এবং এমবেডেড উচ্চ নির্ভরযোগ্যতা 1NO + 1NC সহায়ক যোগাযোগ ব্লক (17V 1mA) সরবরাহ করে. প্রতি ঘন্টা 600 চক্র পর্যন্ত সর্বোচ্চ অপারেটিং রেট এবং 60 °C পর্যন্ত পরিবেশে চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।এটি 5 Mcycles যান্ত্রিক স্থায়িত্ব সঙ্গে উচ্চ নির্ভরযোগ্যতা এবং স্থায়িত্ব প্রদান করে. স্ট্যান্ডার্ড ফাংশন হিসাবে স্থানীয় যোগাযোগ পরিধান ডায়াগনসিস (সিডব্লিউডি), স্বাস্থ্যকর এবং অ্যালার্ম সূচকগুলির সাথে অবিচ্ছিন্ন পর্যবেক্ষণ। স্যুইচিং মডিউল (প্রধান পরিচিতি) প্রতিস্থাপন করার সম্ভাবনা রয়েছে,বাড়ানো contactor জীবন. কন্টাক্টর সব চতুর্ভুজ স্থির করা যেতে পারে, অপসারণ ছাড়া রক্ষণাবেক্ষণ তারের / বাসবার, এবং OLR সরাসরি contactor নীচে মাউন্ট করা যেতে পারে।বোল্টযুক্ত সংযোগ এবং স্প্রিং টার্মিনাল দ্বারা নিয়ন্ত্রণ সংযোগের মাধ্যমে পাওয়ার সংযোগের সাথে ব্যবহার করতে হবেএটি আইইসি 60529 এবং ভিডিই 0106 এর সাথে সামঞ্জস্যপূর্ণ শোভাগুলির সাথে সামনের দিকে আইপি 2x সুরক্ষা সরবরাহ করে।এটি -25 °C থেকে 60 °C অপারেশন পরিবেষ্টিত বায়ু তাপমাত্রা আবরণ করতে পারে এবং সরাসরি প্লেট উপর মাউন্ট, 3000 মিটার উচ্চতা পর্যন্ত কোনও ডেরাইং নেই। মাত্রা 255mm x 108mm x 175mm (H x W x D), কমপ্যাক্ট আকার প্যানেলের স্থান সাশ্রয় করতে সক্ষম করে। মাল্টি স্ট্যান্ডার্ড সার্টিফাইড ((CE,CB,CCC,cULus,EAC,KC,RCM,মেরিন) এবং গ্রিন প্রিমিয়াম (RoHs/Reach)অনন্য কিউআর কোড সম্পূর্ণ পণ্য তথ্য দ্রুত অ্যাক্সেস প্রদান করে।
LC1G115KUEN এর স্পেসিফিকেশন
প্রধান
| পরিসীমা |
টেসিস |
| পণ্যের পরিসীমা |
টিসিস গিগা |
| পণ্য বা উপাদান প্রকার |
যোগাযোগকারী |
| ডিভাইসের সংক্ষিপ্ত নাম |
এলসি১জি |
| যোগাযোগকারী অ্যাপ্লিকেশন |
পাওয়ার সুইচিং
মোটর নিয়ন্ত্রণ |
| ব্যবহারের ধরন |
এসি ১
এসি-৩
এসি-৩ই
এসি ৪
এসি-৫এ
এসি-৫বি
এসি-৬এ
এসি-৬বি
এসি-৮এ
এসি-৮বি
ডিসি-১
ডিসি-৩
ডিসি-৫ |
| মেরু বর্ণনা |
৩পি |
| [Ue] নামমাত্র অপারেটিং ভোল্টেজ |
<= ১০০০ ভোল্ট এসি ৫০/৬০ হার্জ
<= ৪৬০ ভি ডিসি |
| [আইই] নামমাত্র অপারেটিং বর্তমান |
250 A (<40 °C) <= 1000 V AC-1 এ
115 A (<60 °C) <= 440 V AC-3 এ |
| [Uc] নিয়ন্ত্রণ সার্কিট ভোল্টেজ |
100...২৫০ ভোল্ট এসি ৫০/৬০ হার্জ
100...২৫০ ভি ডিসি |
| নিয়ন্ত্রণ সার্কিট ভোল্টেজের সীমা |
অপারেশনালঃ ০.৮ ইউসি মিনিট...1.1 ইউসি ম্যাক্স (<৬০ ডিগ্রি সেলসিয়াস)
ড্রপ আউটঃ 0.1 ইউসি ম্যাক্স...0.45 Uc Min (<60 °C এ) |
পরিপূরক
| [Uimp] নামমাত্র আবেগ ভোল্টেজ প্রতিরোধ |
৮ কিলোভোল্ট |
| ওভারভোল্টেজ বিভাগ |
তৃতীয় |
| [Ith] প্রচলিত মুক্ত বায়ু তাপ প্রবাহ |
২৫০ এ (৪০ ডিগ্রি সেলসিয়াস) |
| নামমাত্র ভাঙ্গন ক্ষমতা |
১০৪০ এ ৪৪০ ভোল্ট এ |
| [আইসিডব্লিউ] নামমাত্র স্বল্প সময়ের প্রতিরোধের বর্তমান |
1.১ কেএ - ১০ সেকেন্ড
0.64 কেএ - 30 সেকেন্ড
0.52 কেএ - ১ মিনিট
0.4 কেএ - 3 মিনিট
0.32 কেএ - 10 মিনিট |
| সংশ্লিষ্ট ফিউজ রেটিং |
মোটরের জন্য 125 A aM <= 440 V
125 A aM <= 690 V মোটরের জন্য
৩১৫ এ জি জি <= ৬৯০ ভোল্ট
300 A UL টাইপ J <= 600 ভোল্ট |
| গড় প্রতিবন্ধকতা |
0.00018 ওহম |
| [Ui] নামমাত্র বিচ্ছিন্নতা ভোল্টেজ |
১০০০ ভোল্ট |
| প্রতি মেরুতে শক্তি অপচয় |
10 W AC-1 - Ith 250 A
৩ ওয়াট এসি-৩ - ইথ ১১৫ এ |
| সামঞ্জস্যের কোড |
এলসি১জি |
| মেরু যোগাযোগের রচনা |
৩ না |
| সহায়ক যোগাযোগের রচনা |
1 NO + 1 NC |
| মোটর পাওয়ার কিলোওয়াট |
৩০ কিলোওয়াট ২৩০ ভোল্ট এসি ৫০/৬০ হার্জ (এসি-৩ই)
55 kW 400 V এসি 50/60 Hz (AC-3e)
৪১৫ ভোল্ট এসি ৫০/৬০ হার্জ (এসি-৩ই) এ ৫৫ কিলোওয়াট
৭৫ কিলোওয়াট ৪৪০ ভোল্ট এসি ৫০/৬০ হার্জ (এসি-৩ই)
75 kW 500 V এসি 50/60 Hz (AC-3e)
75 kW 690 V এসি 50/60 Hz (AC-3e)
30 kW 230 V এসি 50/60 Hz (AC-3)
55 kW 400 V এসি 50/60 Hz (AC-3)
৪১৫ ভোল্ট এসি ৫০/৬০ হার্জ (এসি-৩) এ ৫৫ কিলোওয়াট
৭৫ কিলোওয়াট ৪৪০ ভোল্ট এসি ৫০/৬০ হার্জ (এসি-৩)
75 kW 500 V এসি 50/60 Hz (AC-3)
75 kW 690 V এসি 50/60 Hz (AC-3)
30 kW 230 V এসি 50/60 Hz (AC-4)
55 kW 400 V এসি 50/60 Hz (AC-4)
৪১৫ ভোল্ট এসি ৫০/৬০ হার্জ (এসি-৪) এ ৫৫ কিলোওয়াট
৬৫ কিলোওয়াট ৪৪০ ভোল্ট এসি ৫০/৬০ হার্জ (এসি-৪)
৬৫ কিলোওয়াট ৫০০ ভোল্ট এসি ৫০/৬০ হার্জ (এসি-৪)
75 kW 690 V এসি 50/60 Hz (AC-4) |
| মোটর শক্তি hp |
30 hp 200/208 V 60 Hz এ
২৩০/২৪০ ভোল্ট ৬০ হার্জ এ ৪০ এইচপি
৪৬০/৪৮০ ভোল্ট ৬০ হার্জ এ ৭৫ এইচপি
100 hp 575/600 V 60 Hz এ |
| আইআরএম এর নামমাত্র উৎপাদন ক্ষমতা |
১৫৬০ এ ৪৪০ ভোল্ট এ |
| কয়েল প্রযুক্তি |
অন্তর্নির্মিত দ্বিমুখী শিখর সীমাবদ্ধকরণ |
| নিরাপত্তা নির্ভরযোগ্যতার স্তর |
B10d = EN/ISO 13849-1 এর সাথে সামঞ্জস্যপূর্ণ নামমাত্র লোড সহ 400000 চক্রের যোগাযোগকারী
B10d = EN/ISO 13849-1 এর সাথে সামঞ্জস্যপূর্ণ যান্ত্রিক লোড সহ 3000000 চক্রের যোগাযোগকারী |
| যান্ত্রিক স্থায়িত্ব |
৮ ম সাইকেল |
| VA (50/60 Hz, AC) এ ইনরুশ পাওয়ার |
৫৪০ VA |
| ডাব্লু (ডিসি) এ ইনরুশ পাওয়ার |
৩৮০ W |
| ভিএ (50/60 হার্টজ, এসি) এ স্ট্যান্ড-ইন পাওয়ার খরচ |
12.4 ভিএ |
| ওয়াট (ডিসি) তে স্ট্যান্ড-ইন পাওয়ার খরচ |
7.8 W |
| অপারেটিং সময় |
40...৭০ সেকেন্ড বন্ধ হচ্ছে
15...50 সেকেন্ডের খোলার সময় |
| সর্বাধিক অপারেটিং রেট |
600 সাইক্লিক/ঘন্টা AC-3
600 cyc/h AC-3e
৩০০ সাইক্লিক/ঘন্টা এসি-১
150 cyc/h AC-4 |
| সংযোগ - টার্মিনাল |
পাওয়ার সার্কিটঃ বার 2 - বাসবার ক্রস সেকশনঃ 25 x 6 মিমি
পাওয়ার সার্কিটঃ লগ-রিং টার্মিনাল 1 185 মিমি2
পাওয়ার সার্কিটঃ বোল্টযুক্ত সংযোগ
কন্ট্রোল সার্কিটঃ push-in 1 0.2...2.5 mm2 - ক্যাবল শক্ততাঃ ক্যাবল শেষ ছাড়া কঠিন stranged
কন্ট্রোল সার্কিটঃ push-in 1 0.25...2.5 mm2 - ক্যাবল শক্ততাঃ ক্যাবল শেষ সঙ্গে নমনীয়
নিয়ন্ত্রণ সার্কিটঃ ক্যাবল শেষ সঙ্গে 2 0.5...1.0 মিমি2 push-in
কন্ট্রোল সার্কিটঃ ধাক্কা 0.75...2.5 মিমি2 - ক্যাবল শক্ততাঃ ক্যাবল শেষ ছাড়া কঠিন stranged
কন্ট্রোল সার্কিটঃ ধাক্কা 0.75...2.5 মিমি2 - ক্যাবল শক্ততাঃ ক্যাবল শেষ সঙ্গে নমনীয় |
| সংযোগ পিচ |
৩৫ মিমি |
| মাউন্ট সমর্থন |
প্লেট |
| মানদণ্ড |
EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
CSA C22.2 নং 60947-4-1
JIS C8201-4-1
JIS C8201-5-1
আইইসি ৬০৩৩৫-১ঃক্লজ ৩০।2
আইইসি ৬০৩৩৫-২-৪০ঃপরিশিষ্ট JJ
ইউএল ৬০৩৩৫-১
ইউএল ৬০৩৩৫-২-৪০ঃবিশিষ্ট JJ |
| পণ্য সার্টিফিকেশন |
বিসি স্কিম
সিসিসি
কুলাস
ইএসি
সিই
ইউকেসিএ
DNV-GL দ্বারা EU-RO-MR |
| টার্নিং টর্ক |
১৮ এন.এম. |
| উচ্চতা |
১৯৩ মিমি |
| প্রস্থ |
১০৮ মিমি |
| গভীরতা |
১৯৩ মিমি |
| নেট ওজন |
3.5 কেজি |
পরিবেশ
| আইপি সুরক্ষা ডিগ্রী |
আইইসি ৬০৫২৯ এর সাথে সামঞ্জস্যপূর্ণ শোভাকর সঙ্গে আইপি২এক্স সামনের মুখ
আইপি২এক্স সামনের মুখটি ভিডিই ০১০৬-এর সাথে সামঞ্জস্যপূর্ণ শোভাকর |
| অপারেশনের জন্য পরিবেষ্টিত বায়ুর তাপমাত্রা |
-২৫-৬০ ডিগ্রি সেলসিয়াস |
