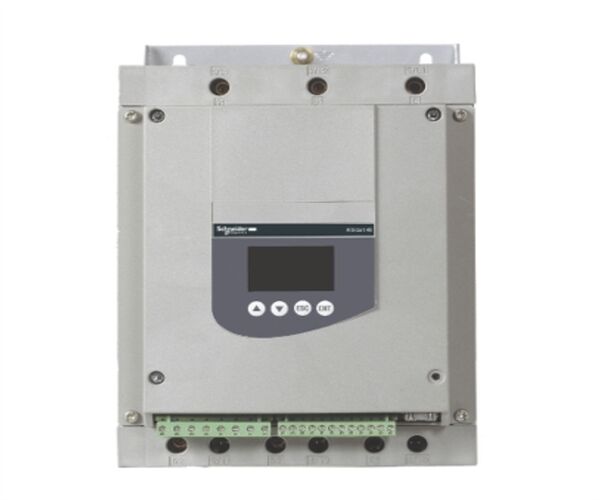

ATS48D88Q-এর বর্ণনা
এই Altistart 48 নরম স্টার্ট / নরম স্টপ ইউনিটটি তিন-ফেজ অ্যাসিনক্রোন মোটরগুলির টর্ক-নিয়ন্ত্রিত নরম স্টার্ট এবং স্টপিংয়ের জন্য ব্যবহৃত 6 টি থাইরিস্টর সহ একটি নিয়ামক।এটি মেশিন এবং মোটর সুরক্ষা ফাংশন সহ নরম শুরু এবং deceleration ফাংশন উপলব্ধএটি 230V থেকে 415V এসি এবং 88A রেটিং পর্যন্ত একটি নামমাত্র সরবরাহ ভোল্টেজে কাজ করে।Altistart 48 টর্ক নিয়ন্ত্রণ যান্ত্রিক চাপ ছাড়া শুরু এবং জলবাহী রূপান্তর মসৃণ নিয়ন্ত্রণ করতে সক্ষম, একটি একক ত্বরণ র্যাম্পের সাথে, লোড যাই হোক না কেন, সমন্বয় করা দ্রুত এবং সহজ।যদি এটি মোটর সরবরাহ লাইনে সংযুক্ত করা হয় তবে এটি স্ট্যান্ডার্ড অ্যাপ্লিকেশনগুলির জন্য 45kW (400V এ) এবং গুরুতর অ্যাপ্লিকেশনগুলির জন্য 37kW (400V এ) পর্যন্ত নামমাত্র পাওয়ারের মোটরগুলির জন্য উপযুক্ত. যদি এটি মোটর ডেল্টা টার্মিনালের সাথে সংযুক্ত থাকে তবে এটি স্ট্যান্ডার্ড অ্যাপ্লিকেশনগুলির জন্য 75kW (400V এ) এবং গুরুতর অ্যাপ্লিকেশনগুলির জন্য 55kW (400V এ) পর্যন্ত ক্ষমতাযুক্ত মোটরগুলির জন্য উপযুক্ত। এর ওজন 8.3kg এবং এর মাত্রা হল, 190mm প্রশস্ত, 290mm উচ্চ, 235mm গভীর. এটি সর্বাধিক সাধারণ অ্যাপ্লিকেশন জন্য ব্যবহারের জন্য ডিজাইন করা হয় centrifugal মেশিন, পাম্প, ফ্যান, কম্প্রেসার এবং conveyors,যা মূলত নির্মাণে পাওয়া যায়, খাদ্য ও পানীয় এবং রাসায়নিক শিল্প। এটি আইইসি / এন 60947-4-2 মান মেনে চলে এবং সিই, ইউএল, সিএসএ, ডিএনভি, সি-টিক, জিওএসটি, সিসিসি, এনওএম, এসইপিআরও এবং টিসিএফ শংসাপত্র রয়েছে।Altistart 48 এর RJ45 সংযোগকারী পোর্টের মাধ্যমে সরাসরি Modbus বাস সংযুক্ত করা হয়, এটি পৃথকভাবে অর্ডার করার জন্য একটি মডিউল (ব্রিজ বা গেটওয়ে) এর মাধ্যমে ইথারনেট, ফাইপিও, প্রোফিবাস ডিপি এবং ডিভাইসনেট নেটওয়ার্কগুলিতেও সংযুক্ত হতে পারে।এটি একটি প্যানেলে উল্লম্ব অবস্থানে (+/- 10 °) মাউন্ট করার জন্য ডিজাইন করা হয়েছেAltistart 48 তার টর্ক কন্ট্রোল সিস্টেম (টিসিএস) এর সাথে নিয়ন্ত্রিত শুরু এবং বিলম্বের জন্য উচ্চ কর্মক্ষমতা প্রদান করে, ঘরের মধ্যে একটি সহজ একীকরণ এবং নিয়ন্ত্রণ সিস্টেম.এই ব্যাপ্তিটি আপনার মেশিনের অপারেশনকে ক্রমাগত উন্নতি করে যান্ত্রিক বা জলবাহী চাপ হ্রাস করে এবং শক্তির ক্ষতি এবং তাপমাত্রা বৃদ্ধি সীমাবদ্ধ করে, এবং আরও অনেক কিছু।
ATS48D88Q এর স্পেসিফিকেশন
প্রধান
| পণ্যের পরিসীমা |
অ্যাল্টস্টার্ট ৪৮ |
| পণ্য বা উপাদান প্রকার |
নরম স্টার্টার |
| পণ্যের গন্তব্য |
অ্যাসিনক্রোন মোটর |
| পণ্য নির্দিষ্ট অ্যাপ্লিকেশন |
ভারী শিল্প এবং পাম্প |
| ডিভাইসের সংক্ষিপ্ত নাম |
এটিএস৪৮ |
| ব্যবহারের ধরন |
এসি-৫৩এ |
| UE পাওয়ার সাপ্লাই ভোল্টেজ |
230...৪১৫ ভি - ১৫...১০% |
| পাওয়ার সাপ্লাই ফ্রিকোয়েন্সি |
50...৬০ হার্জ - ৫...৫% |
| মোটর পাওয়ার কিলোওয়াট |
গুরুতর অ্যাপ্লিকেশনের জন্য মোটর ডেল্টা টার্মিনালের সাথে 55 কিলোওয়াট 400 ভোল্ট সংযোগ
স্ট্যান্ডার্ড অ্যাপ্লিকেশনের জন্য মোটর ডেল্টা টার্মিনালের সাথে 75 kW এ 400 ভোল্ট সংযোগ
18.5 কিলোওয়াট 230 ভোল্ট সংযোগে মোটর সরবরাহ লাইনে গুরুতর অ্যাপ্লিকেশনের জন্য
স্ট্যান্ডার্ড অ্যাপ্লিকেশনের জন্য মোটর সরবরাহ লাইনে 230 ভোল্ট সংযোগে 22 kW
গুরুতর অ্যাপ্লিকেশনের জন্য মোটর ডেল্টা টার্মিনালগুলিতে 230 ভোল্টের 37 kW সংযোগ
গুরুতর অ্যাপ্লিকেশনের জন্য মোটর সরবরাহ লাইনে 400 ভোল্ট সংযোগে 37 কিলোওয়াট
স্ট্যান্ডার্ড অ্যাপ্লিকেশনের জন্য মোটর ডেল্টা টার্মিনালের সাথে 230 ভোল্ট সংযোগে 45 kW
স্ট্যান্ডার্ড অ্যাপ্লিকেশনের জন্য মোটর সরবরাহ লাইনে 400 ভোল্ট সংযোগে 45 kW |
পরিপূরক
| ডিভাইস সংযোগ |
মোটর ডেল্টা টার্মিনালে
মোটর সরবরাহ লাইনে |
| সুরক্ষা প্রকার |
ধাপে ব্যর্থতাঃ লাইন
তাপ সুরক্ষাঃ মোটর
তাপ সুরক্ষাঃ স্টার্টার |
| মানদণ্ড |
আইইসি ৬০৯৪৭-৪-২ |
| পণ্য সার্টিফিকেশন |
সিসিসি
সিএসএ
এসইপিআরও
ইউএল
সি-টিক
গস্ট
নাম্বার ১১৭
টিসিএফ
ডিএনভি |
| চিহ্নিতকরণ |
সিই |
| বিচ্ছিন্ন ইনপুট নম্বর |
5 |
| বিচ্ছিন্ন ইনপুট প্রকার |
পিটিসি, ২৫ ডিগ্রি সেলসিয়াসে ৭৫০ ওহম
(স্টপ, রান, LI3, LI4) লজিক, <= 8 mA 4300 ওহম |
| বিচ্ছিন্ন ইনপুট লজিক |
ধনাত্মক লজিক স্টপ, রান, LI3, LI4 স্টেট ০ এঃ < ৫ ভি এবং <= ২ এমএ স্টেট ১ এঃ > ১১ ভি, >= ৫ এমএ |
| ন্যূনতম স্যুইচিং বর্তমান |
রিলে আউটপুটের জন্য ৬ ভোল্ট ডিসিতে ১০ এমএ |
| বিচ্ছিন্ন আউটপুট নম্বর |
2 |
| বিচ্ছিন্ন আউটপুট প্রকার |
(LO1) লজিক আউটপুট 0 V সাধারণ কনফিগারযোগ্য
(LO2) লজিক আউটপুট 0 V সাধারণ কনফিগারযোগ্য
(R1) রিলে আউটপুট ত্রুটি রিলে NO
(R2) রিলে আউটপুট শুরু রিলে শেষ NO
(R3) রিলে আউটপুট মোটর চালিত NO |
| অ্যানালগ আউটপুট প্রকার |
আউটপুট বর্তমান AO: 0-20 mA বা 4-20 mA, প্রতিবন্ধকতা <500 ওহম |
| যোগাযোগ বন্দর প্রোটোকল |
মোডবাস |
| সংযোগকারী প্রকার |
১ আরজে৪৫ |
| যোগাযোগের ডেটা লিঙ্ক |
সিরিয়াল |
| শারীরিক ইন্টারফেস |
RS485 মাল্টিড্রপ |
| সংক্রমণ হার |
4800, ৯৬০০ বা ১৯২০০ বিপিএস |
| উপলব্ধ ফাংশন |
বাহ্যিক বাইপাস (ঐচ্ছিক) |
| অপারেটিং পজিশন |
উল্লম্ব +/- 10 ডিগ্রী |
| উচ্চতা |
২৯০ মিমি |
| প্রস্থ |
১৯০ মিমি |
| গভীরতা |
২৩৫ মিমি |
| নেট ওজন |
8.৩ কেজি |
