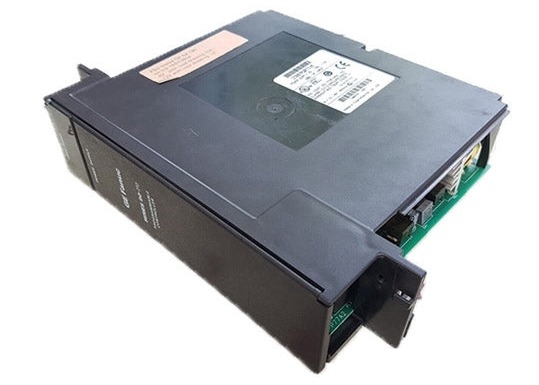

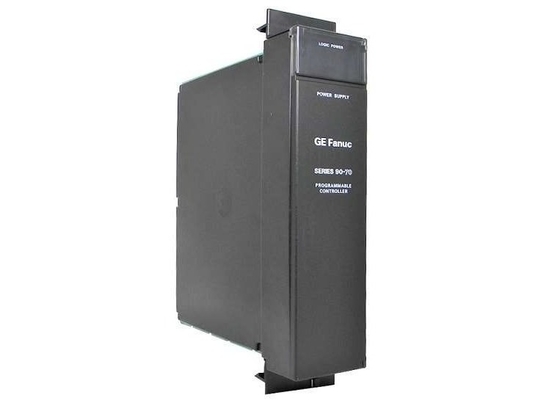

GE Fanuc IC697PWR710 পাওয়ার সাপ্লাই মডিউল 125 ভিডিসি রিডন্ড্যান্ট কমিউনিকেশন

GE Fanuc IC697PWR710 পাওয়ার সাপ্লাই মডিউল 125 VDC রিডান্ড্যান্ট কমিউনিকেশনস

আরও তথ্য:

IC697PWR710 হল প্রোগ্রামযোগ্য লজিক কন্ট্রোলারগুলির (PLC) জন্য একটি ডেডিকেটেড পাওয়ার সাপ্লাই মডিউল, যা বিশেষভাবে একটি সিরিজ 90-70 বেসপ্লেটে মাউন্ট করার জন্য ডিজাইন করা হয়েছে। এর প্রাথমিক কাজ হল প্রয়োজনীয় ব্যাকপ্লেন পাওয়ার সরবরাহ করা, যা একই বেসপ্লেটে ইনস্টল করা অন্যান্য সমস্ত মডিউলকে সক্রিয় করে।

এই মডিউলটি বাহ্যিক AC এবং DC উভয় পাওয়ার ইনপুট সমর্থন করে: এটি 90–264 VAC (47–63 Hz ফ্রিকোয়েন্সিতে) বা 100–150 VDC এর সাথে কাজ করে। সম্পূর্ণ লোডের অধীনে, এর সর্বোচ্চ ইনপুট পাওয়ার 90 ওয়াট, যার গড় অর্ধ-চক্রের পিক ইনরাশ কারেন্ট 3 অ্যাম্পিয়ার এবং পাওয়ার ফ্যাক্টর 0.95 এর বেশি। আউটপুট দিকে, এটি সর্বোচ্চ 56 ওয়াট পাওয়ার, 5.1 VDC এর একটি নামমাত্র আউটপুট ভোল্টেজ এবং 4.90–5.25 VDC এর একটি আউটপুট ভোল্টেজ পরিসীমা প্রদান করে।

সুরক্ষা ও কর্মক্ষমতা বৈশিষ্ট্য
IC697PWR710-এ বিল্ট-ইন ওভারভোল্টেজ এবং ওভারকারেন্ট সুরক্ষা ব্যবস্থা রয়েছে। ওভারভোল্টেজ সুরক্ষার জন্য, একটি অভ্যন্তরীণ ইলেকট্রনিক সার্কিট সাধারণত 6.2 ভোল্টে আউটপুট ক্ল্যাম্প করে; ওভারকারেন্ট সুরক্ষার জন্য, একটি অবিচ্ছেদ্য ইলেকট্রনিক সীমা কারেন্টকে সাধারণত 12 অ্যাম্পিয়ারে সীমাবদ্ধ করে।

অতিরিক্ত কর্মক্ষমতা বৈশিষ্ট্যের মধ্যে রয়েছে 21-ms রাইড-থ্রু টাইম—অর্থাৎ AC ইনপুট হারানোর 21 মিলিসেকেন্ড পরে এটি পাওয়ার আউটপুট বজায় রাখে—এবং VME স্ট্যান্ডার্ড C.1-এর সাথে সম্মতি। সিস্টেমের নয়েজ ইমিউনিটি বাড়ানোর জন্য, মডিউলটি একটি ডেডিকেটেড গ্রাউন্ড টার্মিনাল দিয়ে সজ্জিত। এই টার্মিনালের সাথে সংযোগ করার সময়, আমেরিকান ওয়্যার গেজ (AWG) #12 তার (বা 3.3 mm² তার) ব্যবহার করুন। এই মডিউল গ্রাউন্ড (GND) টার্মিনালটি অবশ্যই র‍্যাকের GND টার্মিনালের সাথে লিঙ্ক করতে হবে, যা পরিবর্তে একটি কার্যকরী আর্থ গ্রাউন্ডের সাথে সংযোগ করে। সমস্ত সংযোগ 12 in-lb (1.3 N-m) টর্কের সাথে শক্ত করা উচিত এবং শুধুমাত্র 75°C-এর জন্য রেট করা তামার কন্ডাক্টর ব্যবহার করা উচিত।

নকশা ও ইনস্টলেশন বিবরণ
GE Fanuc দ্বারা নির্মিত, IC697PWR710 হল সিরিজ 90-70 PLC প্ল্যাটফর্মের একটি মূল উপাদান, যার রেট করা ইনপুট রেঞ্জ 120–240 VAC বা 125 VDC। এটি সক্রিয় পাওয়ার ফ্যাক্টর সংশোধন সার্কিটগুলিকে অন্তর্ভুক্ত করে, যা পাওয়ার ফ্যাক্টরকে স্থিতিশীল করে এবং অতিরিক্ত আকারের সার্কিট ব্রেকার বা তারের প্রয়োজনীয়তা দূর করে—ইনস্টলেশন এবং রক্ষণাবেক্ষণ খরচ কমায়।

একটি গুরুত্বপূর্ণ ডিজাইন ফোকাস হল ফিউজ সুরক্ষা: যদি একটি ওভারভোল্টেজ অবস্থা অভ্যন্তরীণ ফল্ট ট্রিগার করে, তাহলে মডিউলটি পাওয়ার সাপ্লাই ফিউজকে খোলা থেকে আটকাতে ডিজাইন করা হয়েছে। একইভাবে, এর 12-অ্যাম্পিয়ার ইলেকট্রনিক ওভারকারেন্ট সীমা কারেন্ট সর্বোচ্চ রেটিং অতিক্রম করলে আউটপুট ভোল্টেজ কমিয়ে কাজ করে; এটি ফিউজ ব্যর্থতা এড়িয়ে, উচ্চ লোড হ্রাস বা অপসারণ না হওয়া পর্যন্ত মডিউলটিকে নিরাপদ রাখে।

IC697PWR710 ডুয়াল-র‍্যাক সুরক্ষা প্রদান করে: এটি দুটি র‍্যাককে পাওয়ার দিতে পারে, যেখানে দ্বিতীয় র‍্যাকের শুধুমাত্র 5 VDC প্রয়োজন, এবং উভয় র‍্যাকের মোট পাওয়ার চাহিদা মডিউলের ক্ষমতার মধ্যে থাকে। একটি প্লাগ-ইন মডিউল হিসাবে, এটি অবশ্যই যেকোনো স্ট্যান্ডার্ড IC697 র‍্যাক বা একটি VME ইন্টিগ্রেটর র‍্যাকের বাম দিকের স্লটে ইনস্টল করতে হবে। পাওয়ার সাপ্লাই অ্যাক্সেস করা একটি দরজা দ্বারা সহজ করা হয়েছে যা এর বাম কোণটি দৃঢ়ভাবে ধরে সহজেই খোলা যেতে পারে।
