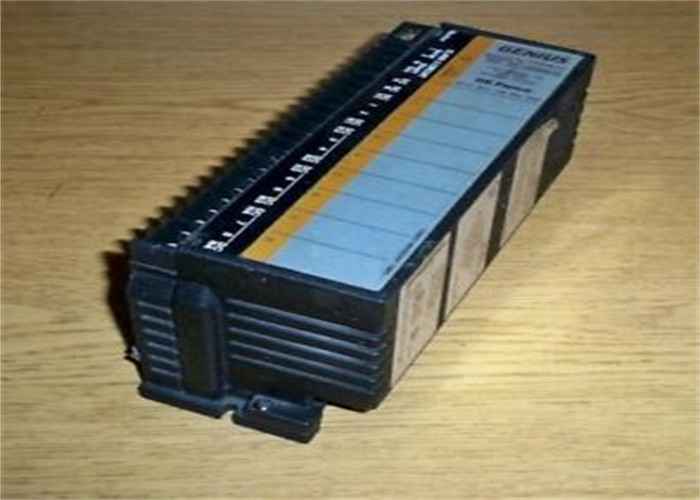

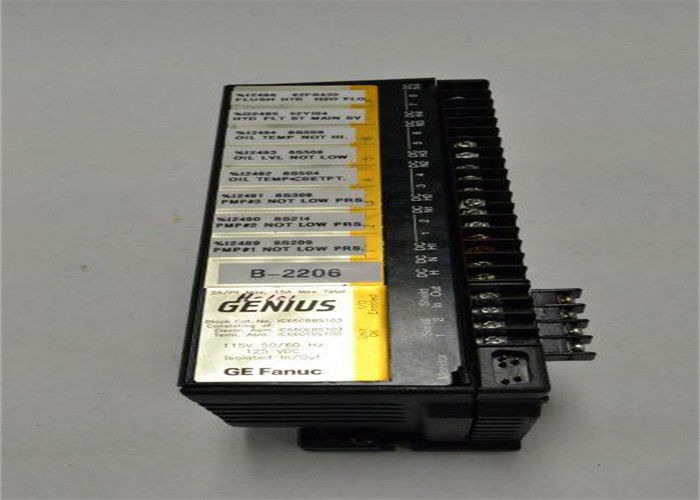

GE IC660BBS103 সাধারণ বৈদ্যুতিক জিনিয়াস ব্লক এসেম্বলি লো লিক আইসলেটেড আই/ও

• IC660BBS103
• নির্মাতার দ্বারা বন্ধ
• I/O মডিউল
• জিনিয়াস ব্লক
• 8 সার্কিট
• ১১৫ ভিএসি / ১২৫ ভিডিসি পাওয়ার
• 2 অথবা 3 তারের সুইচ ইনপুট জন্য
• ব্যর্থতা ছাড়াই সুইচ ডায়াগনস্টিকস

সংক্ষিপ্ত বিবরণ
জিই ফ্যানুক আইসি 660 বিবিএস 103 একটি 8-পয়েন্ট বিচ্ছিন্ন আই / ও ব্লক যা শিল্প নিয়ন্ত্রণ সিস্টেমের জন্য ডিজাইন করা হয়েছে। এটি এসি এবং ডিসি ভোল্টেজ উভয়ই সমর্থন করে (115VAC এবং 125VDC),বহুমুখী এবং নির্ভরযোগ্য I/O পারফরম্যান্স প্রদান. জিনিয়াস বাস প্রোটোকলে কাজ করে, এই মডিউলটি একাধিক ব্লককে একটি ডেইজি-চেইন সেটআপে সংযুক্ত করার অনুমতি দেয়। এর 8 টি আই / ও সার্কিট 4 টি বিচ্ছিন্ন গ্রুপে বিভক্ত,বিভিন্ন শিল্প অটোমেশন অ্যাপ্লিকেশনগুলির জন্য নমনীয়তা প্রদান করেইনপুট এবং আউটপুট উভয়ের জন্য ডায়াগনস্টিক বৈশিষ্ট্যগুলির সাথে সজ্জিত, এই বুদ্ধিমান I / O ব্লক উচ্চ নির্ভরযোগ্যতা এবং অপারেশনাল সুরক্ষা নিশ্চিত করে।

টেকনিক্যাল স্পেসিফিকেশন

• মডিউল টাইপঃ ডিস্ক্রিট I/O ব্লক
• ব্র্যান্ডঃ জিই ফ্যানুক
• সিরিজঃ জিনিয়াস ব্লক আই/ও
• পার্ট নম্বরঃ IC660BBS103

বৈদ্যুতিক বিশেষ উল্লেখ

• ইনপুট ভোল্টেজ রেঞ্জঃ
  এসিঃ ৯৩১৩২ভিএসি
  ডিসিঃ ১০৫১৩২ভিডিসি
• নামমাত্র ইনপুট ভোল্টেজঃ
  এসিঃ 115VAC
  DC: 125VDC
• ইনপুট ফিল্টার সময়ঃ 10 থেকে 100ms (10ms বৃদ্ধিতে সামঞ্জস্যযোগ্য)
• ইনপুট প্রসেসিং সময়ঃ
  এসিঃ ২ এমএস
  ডিসিঃ ০.৮ এমএস
• চালু করার বিলম্বঃ
  এসিঃ 0.5Hz + 1ms
  ডিসিঃ ১ এমএস

আউটপুট স্পেসিফিকেশন

• আউটপুট সার্কিটঃ 8 (বিভক্ত 4 বিচ্ছিন্ন গ্রুপ)
• আউটপুট বর্তমানঃ
  এসিঃ সার্কিট প্রতি 2A RMS
  ডিসিঃ সার্কিট প্রতি 2A (প্রতিরোধী), 1A (ইন্ডাক্টিভ)
• সর্বাধিক ব্লক আউটপুট বর্তমানঃ
  ১৫এ পিক
  7.5A 35°C এবং 60°C এ
• ফিউজিংঃ অভ্যন্তরীণ ইলেকট্রনিক শর্ট সার্কিট ট্রিপ (এসি জন্য 100ms; ডিসি জন্য 10ms)
• আউটপুট ডায়াগনস্টিকঃ শর্ট সার্কিট, ওভারলোড, লোড নেই, ওভারটেম্পারেচার, আই/ও পাওয়ারের ক্ষতি

পরিবেশগত এবং যান্ত্রিক বিশেষ উল্লেখ

• অপারেটিং তাপমাত্রাঃ 0 থেকে 60°C
• আপেক্ষিক আর্দ্রতাঃ 5% থেকে 95% (অ-কন্ডেনসিং)
• কম্পন রেটিংঃ 0.2 ইঞ্চি স্থানচ্যুতি সঙ্গে 5 থেকে 10Hz
• মাত্রাঃ ৮.৮৩*৩.৩৪*৩.৯১* (HxWxD)
• ওজনঃ ১.৮ কেজি

শক্তি ও দক্ষতা
তাপ অপসারণঃ

• সর্বাধিকঃ 16.8W (সমস্ত ইনপুট সক্রিয়)
• সর্বোচ্চঃ ৪৫.৬ ওয়াট (সমস্ত আউটপুট ২ এ এনার্জিযুক্ত)

পাওয়ার সাপ্লাই বন্ধ হওয়ার সময়ঃ

• এসিঃ ১টি চক্র
• ডিসিঃ ১০ এমএস
