অ্যালেন-ব্র্যাডলি এসএলসি 500 মডেল 1746 ইনপুট মডিউল সাধারণ উদ্দেশ্য ডিসি ইনপুট

অ্যালেন-ব্র্যাডলি এসএলসি 500 মডেল 1746 ইনপুট মডিউলসাধারণ উদ্দেশ্য ডিসি ইনপুট

অ্যালেন-ব্র্যাডলি এসএলসি 500 মডেল 1746 ইনপুট মডিউল সমস্ত ফিক্সড এবং মডুলার এসএলসি 500 প্রসেসর দ্বারা পুনরুদ্ধারের জন্য ডিজিটালভাবে রূপান্তরিত অ্যানালগ ডেটা তার ইমেজ টেবিলে গ্রহণ করে এবং সঞ্চয় করে।মডিউলটি আটটি ভোল্টেজ বা বর্তমান এনালগ সেন্সর পর্যন্ত যেকোনো সংমিশ্রণ থেকে সংযোগ সমর্থন করে।
SLC 500 প্রোগ্রামেবল কন্ট্রোলার উপাদান হ্যান্ডলিং, এইচভিএসি নিয়ন্ত্রণ, উচ্চ গতির সমাবেশ অপারেশন, ছোট প্রক্রিয়া নিয়ন্ত্রণ, সাধারণ গতি নিয়ন্ত্রণ, এবং SCADA সহ বিস্তৃত অ্যাপ্লিকেশনগুলিকে মোকাবেলা করার জন্য বিস্তৃত ক্ষমতার সাথে চমৎকার মূল্য প্রদান করে।

প্রযুক্তিগত বৈশিষ্ট্য
অপারেটিং ভোল্টেজ: 85...132V AC
সংকেত বিলম্ব, সর্বোচ্চ: অন = 35 ms, বন্ধ = 45 ms
অফ-স্টেট কারেন্ট, সর্বোচ্চ: 2 mA
ইনপুট সংখ্যা: 16
ব্যাকপ্লেন কারেন্ট লোড @ 5V : 85 mA
অ্যাপ্লিকেশন: সাধারণ উদ্দেশ্য 120V এসি ইনপুট

1746-IV16 এর জন্য প্রযুক্তিগত স্পেসিফিকেশন

প্রায় 1746-IV16

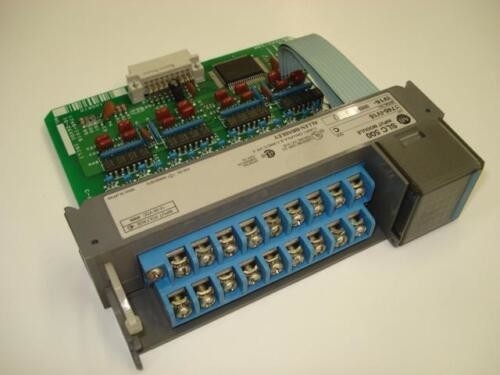

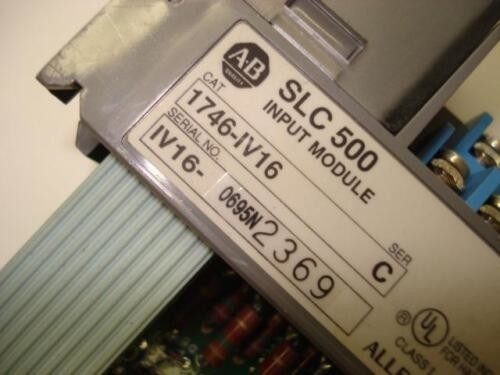

অ্যালেন-ব্র্যাডলি 1746-IV16 হল একটি SLC 500 বিযুক্ত ইনপুট মডিউল।এই মডিউলটিতে ষোলটি (16) সোর্সিং ইনপুট চ্যানেল রয়েছে, আদর্শভাবে বৈদ্যুতিক সিগন্যালিং ডিভাইস যেমন সুইচ, সহায়ক পরিচিতি, সেন্সর এবং অন্যান্য ডিভাইস যা বাইনারি বা অন/অফ সিগন্যাল অবস্থা প্রদান করে ইন্টারফেস করার জন্য ব্যবহৃত হয়।

1746-IV16 সোর্স ওয়্যারিং কনফিগারেশন সমর্থন করে।সাধারণত, ইনপুট ডিভাইসগুলি সিগন্যাল ভোল্টেজ বহন করে এবং এই ভোল্টেজটিকে সিঙ্ক ওয়্যারিং কনফিগারেশনের মাধ্যমে ইনপুট মডিউলের দিকে পাঠায়।কিছু পরিস্থিতিতে, কিছু বৈদ্যুতিক সিগন্যালিং ডিভাইস ইনপুট সিগন্যাল ভোল্টেজ বহন করে না।এটি যখন 1746-IV16 ব্যবহার করা যেতে পারে যেখানে, মডিউল নিজেই লুপে সিগন্যাল ভোল্টেজ প্রদান করে তারপর ডিভাইসের সিগন্যাল অবস্থার পরিবর্তন হলে মডিউলের এই ইনপুট চ্যানেলগুলিকে ফেরত দেয়।

1746-IV16-এর প্রতিটি চ্যানেল 24VDC-এর নামমাত্র ভোল্টেজে চালানোর জন্য ডিজাইন করা হয়েছে তবে, 10-30 VDC-এর ভোল্টেজ পরিসীমা গ্রহণ করে।উপরন্তু, প্রতিটির জন্য 24VDC-এ 8 mA-এর নামমাত্র ইনপুট কারেন্ট প্রয়োজন।সর্বোচ্চ অন-স্টেট ইনপুট ভোল্টেজ হল 5.0 VDC এবং সর্বোচ্চ অফ স্টেট ইনপুট কারেন্ট হল 1 mA।প্রতিটি চ্যানেল অন থেকে অফ এবং অফ থেকে অন ট্রানজিশন উভয়ের জন্য সর্বাধিক সিগন্যাল বিলম্বের সময় 8 ms প্রদর্শন করে৷

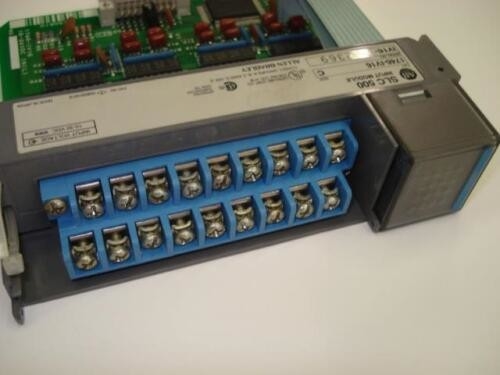

1746-IV16 হল একটি একক স্লট প্রশস্ত মডিউল যা সরাসরি 1746 চ্যাসিসের যেকোনো উপলব্ধ স্লটে ইনস্টল করে।এটি একটি স্থানীয় I/O মডিউল বা দূরবর্তী I/O মডিউল হিসাবে ব্যবহার করা যেতে পারে।এটি একটি 16টি এলইডি স্থিতি সূচক সহ আসে, প্রতিটি ইনপুট চ্যানেলগুলির অবস্থা নিরীক্ষণের জন্য নির্ধারিত হয়।এটি একটি অপসারণযোগ্য টার্মিনাল ব্লকের সাথে প্রাক-ইনস্টল করাও আসে যা মডিউলের ত্রুটির ক্ষেত্রে মডুলার ওয়্যারিং এবং সরলীকৃত মডিউল প্রতিস্থাপনের অনুমতি দেয়।

1746-IV16-এর সর্বোচ্চ অফ-স্টেট কারেন্ট এবং ভোল্টেজ রয়েছে 1 mA এবং 5 ভোল্ট ডিসি।এটিতে 24 ভোল্ট ডিসি-তে 8 mA এর একটি নামমাত্র ইনপুট কারেন্ট এবং সর্বোচ্চ 3.6 ওয়াট পাওয়ার ডিসিপেশন রয়েছে।এটি একটি SLC 500 সিস্টেমে সাধারণ-উদ্দেশ্য DC ইনপুটগুলিতে অ্যাপ্লিকেশনগুলি খুঁজে পায়।1746-IV16 মডিউল সমস্ত মডুলার এবং স্থির SLC 500 প্রসেসর দ্বারা পুনরুদ্ধার করার জন্য তার ডেটা ইমেজ টেবিলে ডিজিটাল-রূপান্তরিত অ্যানালগ ডেটা গ্রহণ এবং সংরক্ষণ করার জন্য দায়ী।এটি বিভিন্ন অ্যাপ্লিকেশনের জন্য 8টি সেন্সর বা অ্যাকুয়েটর থেকে সংযোগ সমর্থন করে।1746-IV16 মডিউলটি অপসারণযোগ্য টার্মিনাল ব্লকের সাথে আসে, যেকোনও তারের সংযোগ বিচ্ছিন্ন করার প্রয়োজনীয়তা দূর করে এবং মডিউল প্রতিস্থাপন সহজ করে তোলে।এটিতে ফিল্টার সার্কিট্রি এবং সংকেত শব্দ কমানোর জন্য অপটিক্যাল কাপলিং অন্তর্ভুক্ত রয়েছে।1746-IV16 মডিউল ইনপুট মানগুলি SLC 500 প্রসেসর দ্বারা সহজে অ্যাক্সেস করা যেতে পারে যা ল্যাডার লজিক প্রোগ্রামিং ব্যবহার করে।ইনপুট স্ট্যাটাস রেটিং দেখায় এমন LED সূচকগুলির সাহায্যে সমস্যা সমাধান করা সহজ হয়ে যায়।SLC 500 সিস্টেম একটি শেয়ারিং-ভিত্তিক হার্ডওয়্যার প্ল্যাটফর্ম ব্যবহার করে যার মধ্যে ডিজিটাল এবং অ্যানালগ I/O-এর বিভিন্ন সমন্বয় রয়েছে, এইভাবে খরচ এবং স্থান সাশ্রয় হয়।1746-IV16 0 থেকে 60 ডিগ্রি সেলসিয়াস (32 থেকে 140 ডিগ্রি ফারেনহাইট) তাপমাত্রা পরিসীমা এবং 5 থেকে 95% ননকন্ডেন্সিং আপেক্ষিক আর্দ্রতার পরিসর সহ একটি পরিবেশে ব্যবহারের জন্য উদ্দেশ্যে করা হয়েছে।
