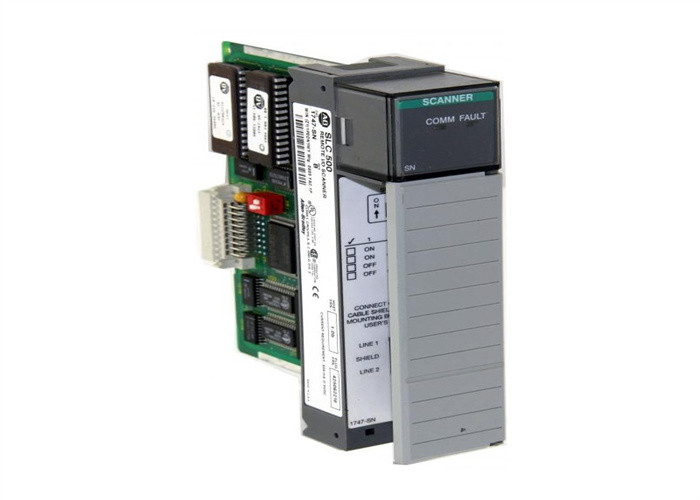

AB 1747-SN রিমোট I/O স্ক্যানার মডিউল ডিজিটাল RIO স্ক্যান করা হয়েছে নতুন

1747-SN হল একটি অ্যালেন-ব্র্যাডলি কমিউনিকেশন মডিউল যা রিমোট I/O (RIO) প্রোটোকল সমর্থন করে এমন ডিভাইসগুলির মধ্যে রিমোট I/O (RIO) যোগাযোগ সক্ষম করার জন্য ডিজাইন করা হয়েছে। এর মধ্যে রয়েছে প্যানেলভিউ গ্রাফিক অপারেটর টার্মিনাল, মেসেজ ডিসপ্লে, SLC500 কন্ট্রোলার, অন্যান্য প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (PLC), এবং তৃতীয় পক্ষের ডিভাইস যেমন গেটওয়ে এবং প্রোটোকল কনভার্টার। একটি স্ক্যানার মডিউল হিসেবে কাজ করে, এটি RIO নেটওয়ার্ক জুড়ে I/O স্ট্যাটাস আপডেট, বার্তা এবং ডায়াগনস্টিকগুলির জন্য অনুরোধ করতে উপযুক্ত RIO অ্যাডাপ্টার মডিউলগুলির সাথে যোগাযোগ করে।

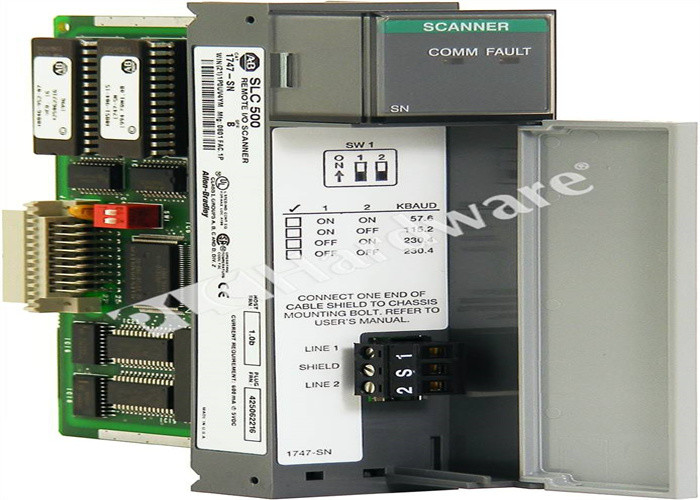

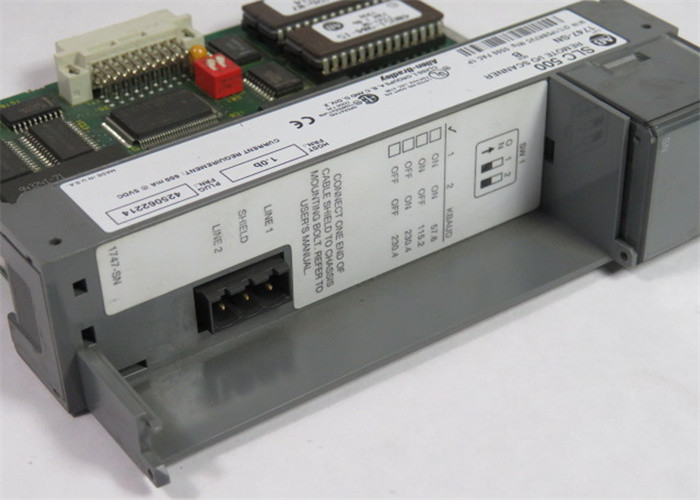

1747-SN একটি RIO কমিউনিকেশন পোর্ট দিয়ে সজ্জিত, যেখানে একটি 3-পিন টার্মিনাল রয়েছে যার জন্য একটি নির্দিষ্ট কমিউনিকেশন কেবল (যেমন, বেলডেন 9463) প্রয়োজন। RIO প্রোটোকল বাস্তবায়নের জন্য, সমর্থিত সর্বাধিক শারীরিক তারের দৈর্ঘ্য 3050 মিটার (1050 ফুট)। এটি স্বাভাবিক মোডে 16টি ডিভাইস এবং পরিপূরক মোডে 32টি ডিভাইস পর্যন্ত সংযোগ করতে পারে। এই স্ক্যানার মডিউলটি 3048 মিটার তারের দৈর্ঘ্যে 57.6 Kbaud এবং 762 মিটারে 230.4 Kbaud-এ ডেটা ট্রান্সফার সমর্থন করে। ডিভাইসগুলি ডেইজি-চেইন টপোলজিতে সংযুক্ত থাকে, উভয় প্রান্ত 82-ওহম প্রতিরোধক ব্যবহার করে টার্মিনেট করা হয়।

1747-SN SLC500 কন্ট্রোলারের ডাউনলোড, আপলোড এবং কমিশনিংয়ের পাশাপাশি নেটওয়ার্কে সংযুক্ত গ্রাফিক টার্মিনালগুলিতে ডেটা ট্রান্সফার সহজতর করে। এটি রিমোট I/O পাসথ্রুও সমর্থন করে।

নোডের বর্ধিত ক্ষমতা ব্যবহার করে, 1747-SN 57.6 Kbaud-এ 3048 মিটার (10,000 ফুট) জুড়ে এবং 230.4 Kbaud-এ সর্বাধিক 762 মিটার (2,500 ফুট) জুড়ে যোগাযোগ চ্যানেলের মাধ্যমে তথ্য প্রেরণ করে, একটি 82-ওহম টার্মিনেটিং প্রতিরোধক ব্যবহার করে। নোডের নন-এক্সটেন্ডেড ক্ষমতা সহ, এটি একই বাউড হারে (57.6 Kbaud এবং 230.4 Kbaud) একই তারের দূরত্বে (3048 মিটার এবং 762 মিটার) প্রেরণ করে, তবে একটি 82-ওহম, 1/2-ওয়াট টার্মিনেটিং প্রতিরোধক সহ। এটি চারটি নির্বাচনযোগ্য বাউড হার অফার করে, যা দুটি DIP সুইচ (সুইচ 1 এবং সুইচ 2) ব্যবহার করে কনফিগার করা হয়।

1747-SN 0 থেকে 60 ডিগ্রি সেলসিয়াস তাপমাত্রার মধ্যে, 5 থেকে 95% আর্দ্রতায় (নন-কনডেনসিং) কাজ করে। এর নন-অপারেটিং তাপমাত্রা -40 থেকে 85 ডিগ্রি সেলসিয়াস।
