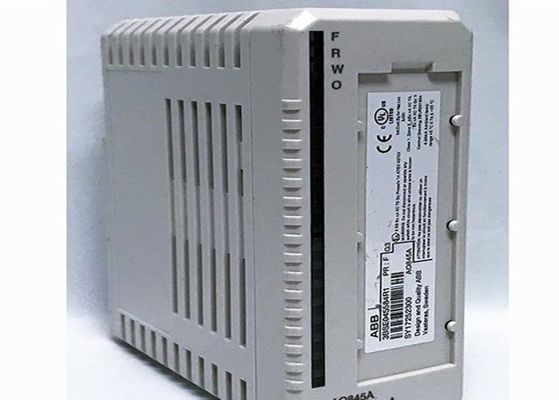

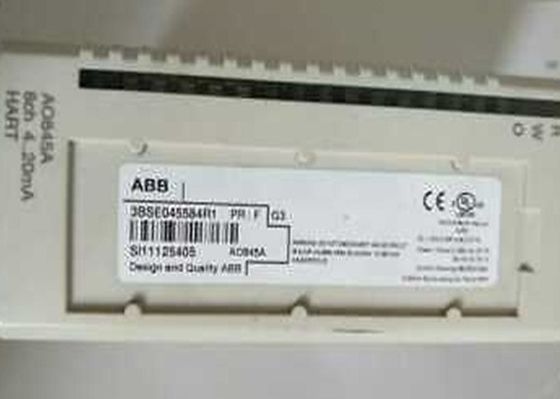

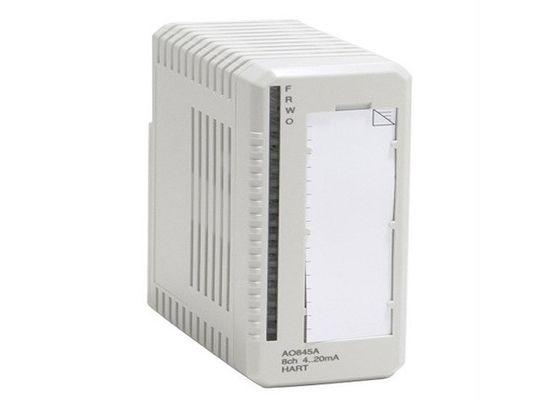

একক/অপ্রয়োজনীয় অ্যাপ্লিকেশনের জন্য ABB AO845A এনালগ আউটপুট 3BSE045584R1

ABB AO845A অ্যানালগ আউটপুট 3BSE045584R1 একক / অতিরিক্ত অ্যাপ্লিকেশনের জন্য

একক বা অতিরিক্ত অ্যাপ্লিকেশনগুলির জন্য AO845A / AO845 অ্যানালগ আউটপুট মডিউলটিতে 8 টি ইউনিপোলার অ্যানালগ আউটপুট চ্যানেল রয়েছে। মডিউলটি স্ব-নির্ণয় করে।মডিউলটিতে হার্ট পাস-থ্রো ফাংশন রয়েছে. শুধুমাত্র পয়েন্ট টু পয়েন্ট যোগাযোগ সমর্থিত। আউটপুট ফিল্টারটি হার্ট যোগাযোগের জন্য ব্যবহৃত চ্যানেলে সক্ষম করা আবশ্যক। একক অ্যাপ্লিকেশনের জন্য পাঁচটি ভিন্ন ধরনের এমটিইউ ব্যবহার করা যেতে পারে।TU830/ TU833 এক্সটেন্ডেড এমটিইউ এবং TU810 (বা TU814) কমপ্যাক্ট এমটিইউ অতিরিক্ত টার্মিনাল ছাড়াই ডিভাইসে তারের সংযোগ সক্ষম করে. টিইউ 812 কমপ্যাক্ট এমটিইউতে প্রক্রিয়াটির সাথে সংযোগের জন্য একটি ডি-সাব 25 পিন (পুরুষ) সংযোগকারী রয়েছে। অতিরিক্ত অ্যাপ্লিকেশনগুলির জন্য তিনটি ধরণের এমটিইউ রয়েছে,TU842/TU852 একটি অনুভূমিক DIN রেল উপর মাউন্ট এবং TU843 একটি উল্লম্ব DIN রেল উপর মাউন্ট জন্যযদি হার্ট ব্যবহার করা হয় তবে প্রক্রিয়া সংযোগের জন্য সুরক্ষিত ক্ষেত্রের তারের প্রয়োজন হয়।

AO845A S800 I/O পরিবারের অন্তর্ভুক্ত। Fieldbus Communication Interface CI801 এবং কমপ্যাক্ট টাইপ টার্মিনেশন ইউনিটগুলিতে মাউন্ট করা I/O মডিউল সহ S800 I/O।S800 I/O মডিউলার I/O হিসাবে বিতরণ করা হয় যা অ্যাডভ্যান্ট ফিল্ডবাস 100 (AF100) এর মাধ্যমে অনেকগুলি নিয়ামকের সাথে যোগাযোগ করে, PROFIBUS-DP, অথবা সরাসরি। S800 I/O I/O মডিউল এবং প্রক্রিয়া ক্যাবলিংয়ের সহজ ইনস্টলেশন প্রদান করে।এটি অত্যন্ত মডুলারাইজড এবং নমনীয় যাতে I / O মডিউলগুলিকে অনেক অ্যাপ্লিকেশন অনুসারে একত্রিত করা যায়. S800 I/O অধিকাংশ প্রয়োজনীয়তা ফিট করার জন্য অনেক কনফিগারেশনে মাউন্ট করা যাবে
