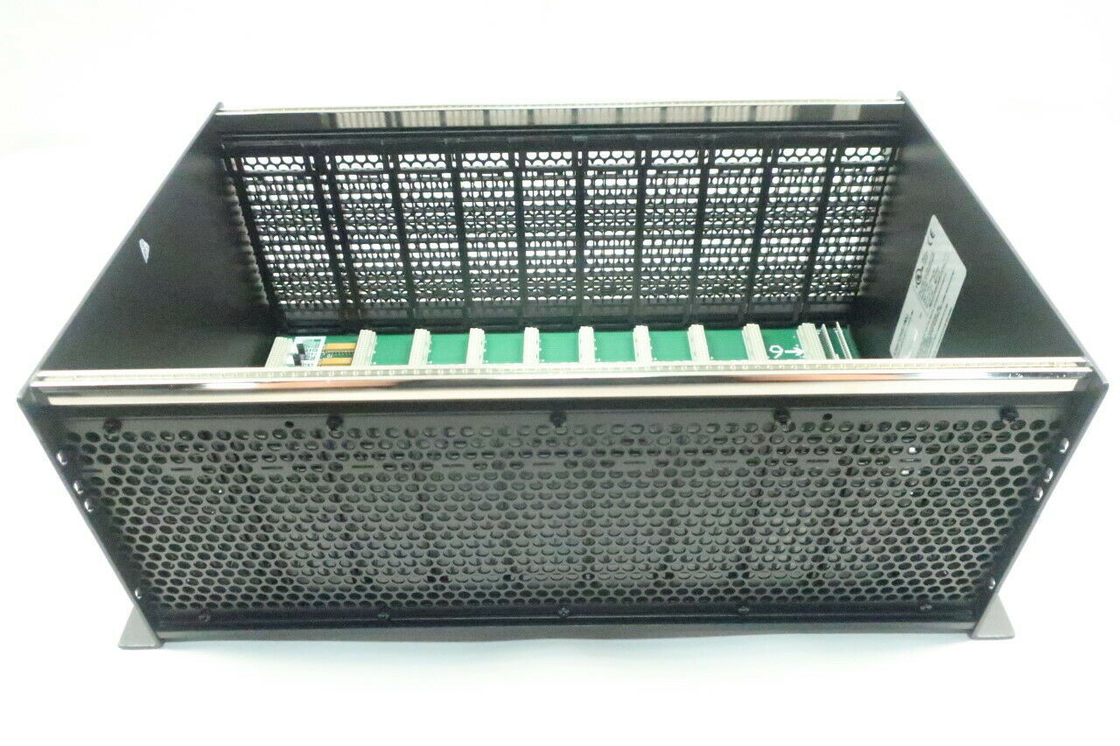

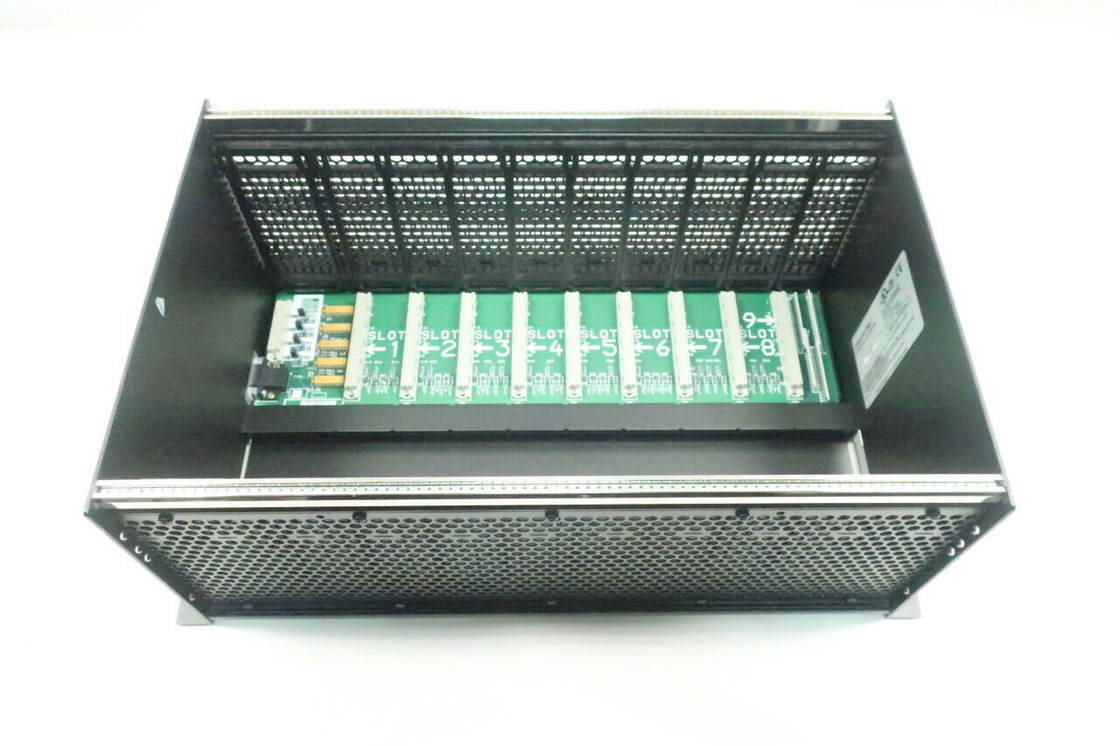

GE FANUC IC697CHS790 PLC র্যাক সিরিজ 90-70 9 স্লট I/O মডিউল

• বর্ণনাজেনেরিক ফ্যানুক IC697CHS790 পিএলসি র্যাক সিরিজ 90-70 9 স্লটI/O মডিউল


  দ্রুত বিবরণ:
• IC697CHS790
• পিএলসি র্যাক
• সিরিজ ৯০-৭০
• ৯টি স্লট
• সমস্ত IC697 পিএলসি মডিউল প্রকার গ্রহণ করে
• র্যাক-টাইপ I/O মডিউলগুলির জন্য স্লট সেন্সিং
•

পণ্যের বর্ণনা

আইসি৬৯৭সিএইচএস৭৯০ হল সিপিইউ এবং আই/ও কনফিগারেশনের জন্য ব্যবহৃত আইসি৬৯৭ প্রোগ্রামযোগ্য কন্ট্রোলারের জন্য একটি ৯-স্লট রিয়ার মাউন্ট।মডিউল বামতম অবস্থানে অবস্থিত স্ট্যান্ডার্ড 9-স্লট র্যাকের জন্য এক পাওয়ার সাপ্লাই জন্য ক্ষমতা আছে. আইসি 697 সিএইচএস 790 র্যাকটি 10 ইঞ্চি গভীরতা ঘরের মধ্যে মাউন্ট করা হয় যেখানে সাধারণত অনুরাগীদের প্রয়োজন হয় না। র্যাকের মাত্রা 11.15 ′′ এইচ x 19 ′′ ডাব্লু x 7.5 ′′ ডি যার কন্ট্রোলার স্লট প্রস্থ 1।6W এবং 2 এ সরবরাহ স্লট প্রস্থ.4 W. প্রতিটি র্যাক আইসি 697 পিএলসির জন্য তৈরি র্যাক-টাইপ I/O এর জন্য একটি স্লট সেন্সিং সরবরাহ করে। I/O মডিউলগুলিতে কোনও সুইচ বা জাম্পার প্রয়োজন হয় না।


IC697CHS790 র্যাকের জন্য মাউন্ট করার জন্য সিস্টেম মডিউলগুলির যথাযথ শীতল করার জন্য পর্যাপ্ত জায়গা প্রয়োজন।মাউন্ট করার জন্য প্রয়োজনীয়তা অ্যাপ্লিকেশন এবং উপযুক্ত র্যাক আদেশ অনুযায়ী নির্ধারিত করা আবশ্যক. মাউন্টিং ফ্ল্যাঞ্জগুলি র্যাকের পাশের প্যানেলে সুবিধাজনকভাবে কারখানায় ইনস্টল করা হয়।


IC697 I/O মডিউলগুলি একটি মডিউল টাইপকে অন্য মডিউল টাইপের সাথে অপ্রত্যাশিতভাবে বিনিময় করা এড়াতে একটি কী ব্যবহার করে একসাথে লক করে।প্রতিটি মডিউল একটি কী অন্তর্ভুক্ত যা র্যাকের কেন্দ্রীয় রেলের উপর যান্ত্রিকভাবে লক করে, যেখানে এটি মডিউলটি অপসারণ না হওয়া পর্যন্ত থাকে। যদি মডিউলটি সঠিক ধরণের না হয় তবে এটি সেই র্যাক স্লটে প্রবেশ করা যাবে না।একটি সিস্টেমে একাধিক র্যাক থাকলে 0-7 থেকে র্যাক নম্বর নির্ধারণ করতে হবে; সিপিইউ র্যাক সর্বদা র্যাক 0 হয়। প্রতিটি র্যাকের সংখ্যা পিএলসি দ্বারা র্যাকের ব্যাকপ্লেনে চারটি জাম্পার থেকে নির্ধারিত হবে। ব্যাকপ্লেনের অবস্থানটি সরাসরি পাওয়ার সাপ্লাইয়ের পিছনে,এবং জাম্পাররা ব্যাকপ্লেনে আছে.
