পণ্যের বিবরণ:
প্রদান:
|
ব্র্যান্ড: | এবি | মডেল: | 1771-এইচআরএ |
---|---|---|---|
মডিউল টাইপ: | সমাধানকারী উত্তেজনা মডিউল | ফিউজ ভোল্টেজ: | 120 ভোল্ট |
সর্বোচ্চ ইনপুট ফ্রিকোয়েন্সি: | 250 কিলোহার্টজ ডিফারেনশিয়াল ইনপুট | আউটপুট: | +/- 10 ভোল্ট ডিসি এনালগ কমান্ড |
স্লট: | ES প্রতি 2 স্লট | মডিউল আপডেটের সময়কাল: | 2 ms/অক্ষ |
লক্ষণীয় করা: | অ্যালেন ব্র্যাডলি ডিজিটাল ড্রাইভার মডিউল,1771 এইচআরএ ডিজিটাল ড্রাইভার মডিউল,250 কিলোহার্টজ আইও ইথারনেট মডিউল |
ব্র্যান্ড | এ বি |
পার্ট নম্বর/ক্যাটালগ নম্বর। | ১৭৭১-এইচআরএ |
মডিউল প্রকার | রিসোলভার উত্তেজনা মডিউল |
ফিউজ ভোল্টেজ | ১২০ ভোল্ট |
সর্বাধিক ইনপুট ফ্রিকোয়েন্সি | 250 কিলোহার্টজ ডিফারেনশিয়াল ইনপুট |
আউটপুট | +/- 10 ভোল্ট ডিসি অ্যানালগ কমান্ড |
স্লট | প্রতি এসই-তে ২টি স্লট |
মডিউল আপডেট সময়কাল | 2 এমএস/অক্ষ |
ব্যাকপ্লেনে বর্তমান | 1.৭ এম্পিয়ার |
ওয়্যারিং আর্ম | ১৭৭১-ডব্লিউবি |
ওয়্যারিং আর্ম | 1771-WA |
পালস ক্যাপচার সময় | ৫০-৯.৯৯৯ মাইক্রোসেকেন্ড |
মাত্রা | 3.5 x 6.5 x 2.0 ইঞ্চি (89 x 165 x 51 মিমি) |

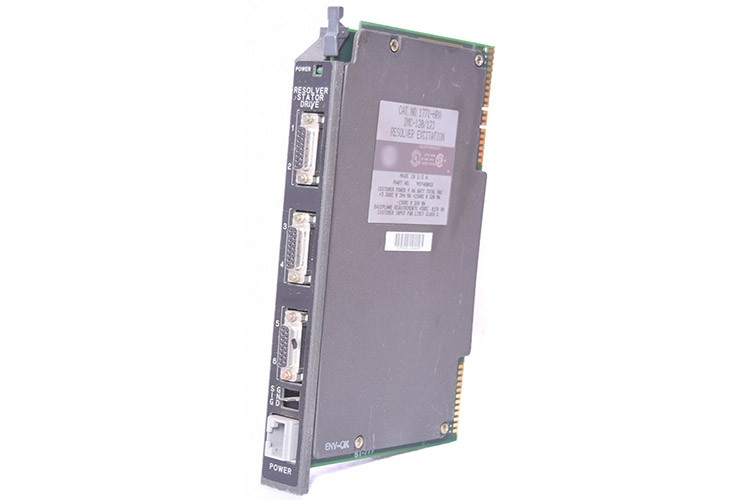

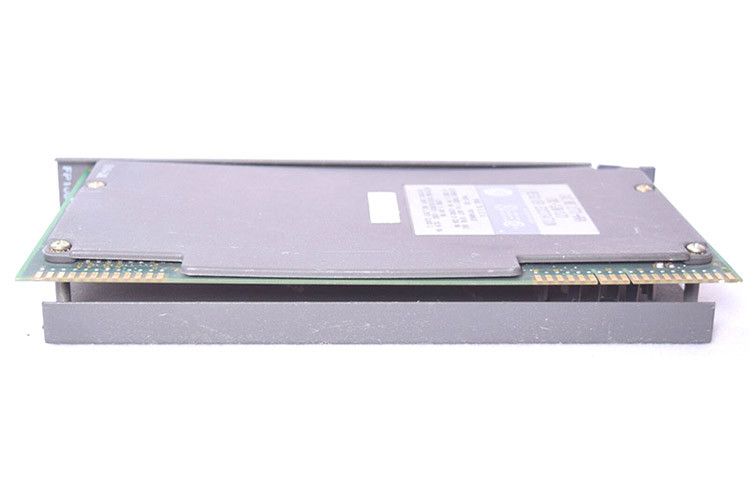

The 1771-HRA Resolver Excitation Module by AB is a module located on the 1771 I/O chassis slot and is used with the IMC 120 System to provide Sine and Cosine Signals which excite the Stator of the IMC 120 Resolver Feed-back and provide position feedback to controller modules১৭৭১-এইচআরএ ১৭৭১-পিএস৭ পাওয়ার সাপ্লাই মডিউল ব্যবহার করে যা ৫ ভোল্ট, ১৫ ভোল্ট,এবং ১৭৭১-এইচআরএ-র ১২ পিন লচ অ্যান্ড লক সংযোগকারীতে সংযুক্ত ১৭৭১-সিএএস ক্যাবল ব্যবহার করে ২৪ ভি ডিসি পাওয়ার এবং এর ব্যাকপ্লেন পাওয়ার খরচ ০.4W. এটিতে শক্তির অবস্থা দেখানোর জন্য একটি সবুজ এলইডি সূচক আলো রয়েছে এবং এটি টার্মিনেশন প্যানেলে সংযোগ করার জন্য 1771-সিএপিআর 12 ফুট ক্যাবল ব্যবহার করে। এর সিনোসয়েড আউটপুট ব্যাপ্তি 6।72V (RMS) ন্যূনতম এবং 7 এর সর্বাধিক ব্যাপ্তি.42V (RMS) এবং এটিতে 0.3% সর্বাধিক সাইন-কোসিন মেলে প্রস্থ রয়েছে। 1771-এইচআরএর সর্বাধিক অফসেট ভোল্টেজ 0.01V ডিসি 0.1% টিডিএইচ সিগন্যাল বিকৃতি এবং আউটপুট ফ্রিকোয়েন্সি 2.5 কেএইচজেড।এর সাইন-টু-কোসিন সম্পর্ক ৪ এর জন্য ৯০০ এ থাকে.৫ মিনিট, সাইনস ফ্যাজ অফসেট ০।450, এবং একটি সাইন ড্রিফ্ট - +5.4 মিনিট। এটির সর্বাধিক আউটপুট ইন্ডাক্টিভ লোড 800 ওহমে 80 ওহম এবং এটির আউটপুট বর্তমানের সীমা 0.81A (মিনিট) এবং 0.35A (সর্বোচ্চ) ।1771-এইচআরএ পাওয়ার-আপ থেকে আউটপুট পর্যন্ত সর্বোচ্চ সিগন্যাল বিলম্বের সময় 2 সেকেন্ডের.
