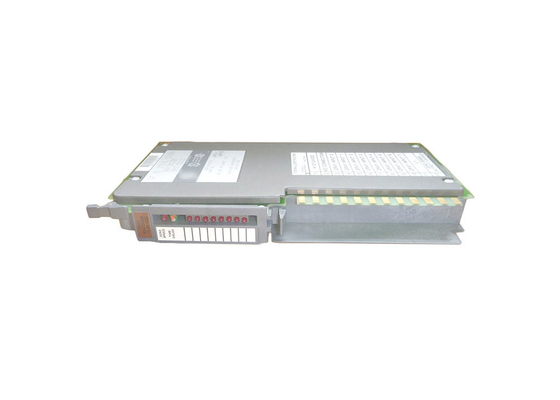

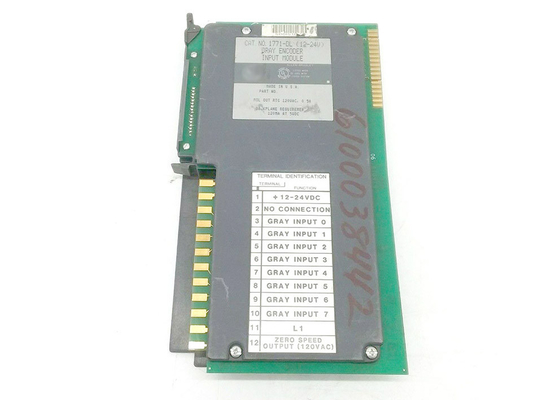

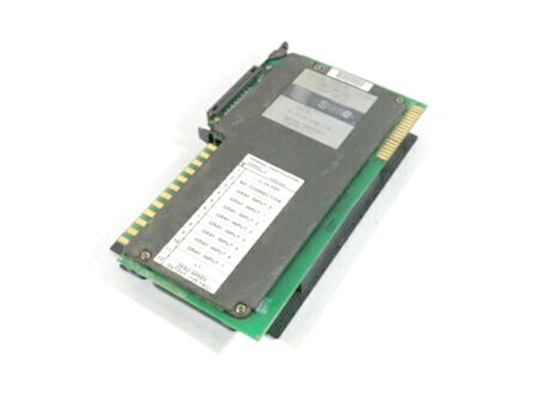

পিএলসি 5 পজিশনিং I হে মডিউল 1 কিলোহার্টজ 1 স্লট অ্যালেন ব্র্যাডলি 1771-ডিএল
বিস্তারিত পণ্যের বর্ণনা
ব্র্যান্ড: |
অ্যালেন-ব্র্যাডলি |
মডেল: |
1771-ডিএল |
মডিউল টাইপ: |
পজিশনিং I/O মডিউল |
ইনপুট: |
12-24 ভোল্ট ডিসি 8-বিট পরম এনকোডার (ধূসর কোড ফর্ম্যাট) |
সর্বোচ্চ ইনপুট ফ্রিকোয়েন্সি: |
1 কিলোহার্টজ |
আউটপুট: |
120 ভোল্ট এসি 0.5 অ্যাম্পিয়ার কন্টিনিউয়াস জিরো স্পিড সুইচ |
স্লট: |
1 স্লট |
মডিউল আপডেটের সময়কাল: |
1 মিলিসেকেন্ড |
লক্ষণীয় করা: |
PLC 5 পজিশনিং I O মডিউল, I O মডিউল 1 Kilohertz, 1771-DL PLC বেসিক মডিউল |
অ্যালেন-ব্র্যাডলি 1771-ডিএল, পিএলসি 5 পজিশনিং আই/ও মডিউল, 1 কিলোহার্টজ, 1 স্লট
1771-DL এর জন্য প্রযুক্তিগত বিশেষ উল্লেখ
ব্র্যান্ড |
অ্যালেন-ব্র্যাডলি |
পার্ট নম্বর/ক্যাটালগ নম্বর |
1771-ডিএল |
মডিউল টাইপ |
পজিশনিং I/O মডিউল |
ইনপুট |
12-24 ভোল্ট ডিসি 8-বিট পরম এনকোডার (ধূসর কোড ফর্ম্যাট) |
সর্বোচ্চ ইনপুট ফ্রিকোয়েন্সি |
1 কিলোহার্টজ |
আউটপুট |
120 ভোল্ট এসি 0.5 অ্যাম্পিয়ার কন্টিনিউয়াস জিরো স্পিড সুইচ |
স্লট |
1 স্লট |
মডিউল আপডেটের সময়কাল |
1 মিলিসেকেন্ড |
ব্যাকপ্লেন কারেন্ট |
0.12 অ্যাম্পিয়ার |
তারের বাহু |
1771-WB |
ওজন |
1.9 পাউন্ড (0.9 কেজি) |
আবরণ |
কনফরমাল কোট |
মাত্রা |
3.5 x 6.5 x 2.0 ইঞ্চি (89 x 165 x 51 মিমি) |
প্রায় 1771-ডিএল
অ্যালেন-ব্র্যাডলি 1771-ডিএল একটি ধূসর কোড রূপান্তরকারী মডিউল।এটির জন্য 1771-WB এবং পরম এনকোডারের মধ্যে সংযুক্ত একটি 12-24V DC পাওয়ার সাপ্লাই প্রয়োজন।বুলেটিন 845A-SJZ3DN6DW 8-বিট গ্রে এনকোডার এই মডিউলের সাথে সামঞ্জস্যপূর্ণ, সাথে সামঞ্জস্যপূর্ণ 1771-WB ওয়্যারিং আর্ম সহ।8-বিট ধূসর কোডটি তারপর একটি পরম এনকোডার থেকে একটি 8-বিট বাইনারি নম্বরে রূপান্তরিত হয়।এটি তখন অ্যালেন-ব্র্যাডলি প্রোগ্রামেবল কন্ট্রোলারে একটি ইনপুট হিসাবে ব্যবহার করা হবে।ধূসর এনকোডার চলার সময়, 120V AC শূন্য-স্পীড ট্রায়াক সুইচ চালু আছে।সুইচটি কেবল তখনই বন্ধ হয়ে যাবে যখন মডিউলটি শনাক্ত করবে যে গতি একটি নির্বাচনযোগ্য সময় বিলম্বে বন্ধ হয়ে গেছে।মডিউলের সামনে অবস্থিত ট্রিম পট ব্যবহার করে, সময় বিলম্ব 0.3 এবং 6 সেকেন্ডের মধ্যে পরিবর্তন করা যেতে পারে।বিলম্ব কমাতে ঘড়ির কাঁটার বিপরীত দিকে এবং বিলম্ব বাড়ানোর জন্য ঘড়ির কাঁটার দিকে ঘুরুন।একটি এনকোডার ব্যর্থতা সনাক্ত করা হলে সুইচটি ব্যবহার করা যেতে পারে কারণ এটি একটি নিরাপত্তা ইন্টারলক হিসাবে কাজ করবে এবং ড্রাইভ সার্কিট খুলবে।120V AC-তে 5A রেটেড, সুইচটির অপারেটিং ফ্রিকোয়েন্সি 47-63 Hz আছে।সুইচটিতে 0.5A একটানা আউটপুট কারেন্ট আছে এবং 10 মিলিসেকেন্ডের সার্জ কারেন্টের জন্য 2A আছে।এর সুইচটিতে ন্যূনতম 50 mA লোড কারেন্ট রয়েছে এবং 100 mA লোড কারেন্টে অন-স্টেট ভোল্টেজ ড্রপ 2V।1771-DL-এর অফ-স্টেটে সর্বাধিক 5 mA লিকেজ কারেন্ট রয়েছে এবং আউটপুট ফিউজে 1A সাধারন ব্লোতে 8 AG আছে।মডিউলটি শুধুমাত্র এনকোডার থেকে ইনপুট গ্রহণ করে যা 0-360 ডিগ্রী থেকে একটি ঘূর্ণন অবস্থান ট্র্যাক করে।এবং এই অবস্থানের মানগুলি 0-255 থেকে একটি 8-বিট ধূসর কোডে রূপান্তরিত হবে।মাল্টি-কন্ডাক্টর ক্যাবল ব্যবহার করে, এনকোডার কোডেড অবস্থানের মান 1771-DL মডিউলে পাঠাতে পারে।মানগুলি মডিউলের I/O চ্যাসিসের ব্যাকপ্লেনে স্থাপন করা হবে।মডিউলটি ব্যাকপ্লেনের মাধ্যমে প্রসেসরের ইনপুটে একটি 8-বিট 0-255 বাইনারি আউটপুট করবে।
মডিউলটির আনুমানিক মাত্রা 1" x 6" x 10" (3 সেমি x 15 সেমি x 25 সেমি) এবং এর ওজন 0.43 কেজি। কীিং শুধুমাত্র পিন 4 এবং 6 এবং পিন 24 এবং 26 এর মধ্যে কাজ করবে। অপারেটিং তাপমাত্রা 32 – 140 ডিগ্রী ফারেনহাইট। মডিউলের স্টোরেজ তাপমাত্রা -40-185 ডিগ্রী ফারেনহাইট একটি 5 - 95% নন-কনডেনসিং আপেক্ষিক আর্দ্রতা। ব্যাকপ্লেন কারেন্ট হল 120 mA 5V DC এবং 1 মিলিসেকেন্ড ইনপুট ফিল্টার সময় বিলম্ব। The 717 ইনপুট সোর্সিং কারেন্টে 10V DC-এ DL-এর প্রতি বিটে 6 mA এবং 27V DC-তে প্রতি বিটে 15 mA আছে।
