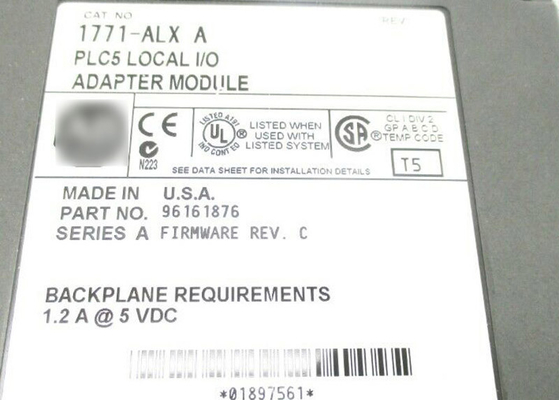

অ্যালেন-ব্র্যাডলি 1771-ALX, স্থানীয় I/O অ্যাডাপ্টার, 1771 বাহ্যিক বা স্লট বিদ্যুৎ সরবরাহ

অ্যালেন-ব্র্যাডলির 1771-ALX PLC 5 স্থানীয় I/O অ্যাডাপ্টার মডিউল হল একটি I/O চেসিস মডিউল যা পুরো সিস্টেমকে ব্যাহত বা বন্ধ না করেই BUS থেকে র্যাকের সংযোগ বিচ্ছিন্ন করার অনুমতি দেয়।মডিউলটি 1771 I/O চ্যাসিসের বামদিকের I/O স্লটে অবস্থিত এবং সংযোগ-টু-সিস্টেমের জন্য এটির 30m তারের দৈর্ঘ্য রয়েছে যা 1m (1771-CX1), 2m (1771-CX2) এর সংমিশ্রণ হতে পারে ), অথবা 5m (1771-CX5) তারগুলি।

এটিতে PLC 5 প্রোগ্রামেবল কন্ট্রোলার সহ বাসে 1771-ALX PLC 5 স্থানীয় I/O অ্যাডাপ্টার মডিউলের সমাপ্তির জন্য একটি 1771-CXT টার্মিনেটর প্লাগ রয়েছে এবং যখন কার্যকরী, তখন অ্যাডাপ্টার মডিউলটি 6.3W সর্বোচ্চ তাপ এবং BTU/21.48 বিঘ্নিত করে তাপ অপচয়মডিউলটি 5V DC-তে 1.2A এর একটি ব্যাকপ্লেন কারেন্ট আঁকে এবং এটিকে 0 থেকে 60 0C (32 এবং 140 0F) তাপমাত্রার পরিসরে 5-95% ঘনীভূত না করে আপেক্ষিক আর্দ্রতার পরিসরে ডি-রেটিং ছাড়াই কাজ করার জন্য ডিজাইন করা হয়েছে।1771-ALX-এ 3টি LED আলোর সূচক রয়েছে যা স্থিতি দেখায় এবং ব্যবহারকারীদের মডিউলটির সমস্যা সমাধানের অনুমতি দেয়।

অ্যালেন-ব্র্যাডলি 1771-ALX একটি স্থানীয় I/O অ্যাডাপ্টার।এই মডিউলটি ষোলটি পর্যন্ত (16) স্থানীয় I/O অ্যাডাপ্টার ইনস্টল করার অনুমতি দেয়, যা র্যাক সম্প্রসারণ এবং 1771 মডিউলের একটি বর্ধিত সংখ্যা হোস্ট করার ক্ষমতা দেয়।এটি প্রতিটি চ্যাসিসের সবচেয়ে বাম স্লটে ইনস্টল করা হয় এবং বর্ধিত র্যাকের সাথে শারীরিক সংযোগ স্থাপন করতে একটি আন্তঃসংযোগ তার ব্যবহার করে।এটি 1 মিটার দৈর্ঘ্যের 1771-CX1 আন্তঃসংযোগ তারের, 2 মিটার দৈর্ঘ্যের 1771-CX2 এবং 5 মিটার দৈর্ঘ্যের 1771-CX5 এর সাথে ব্যবহারের জন্য সামঞ্জস্যপূর্ণ।

1771-ALX দ্বারা সমর্থিত চ্যাসিস দূরত্ব হল 30 কেবল-মিটার বা 98.4 কেবল-ফুট।এটির সর্বোচ্চ বিদ্যুত অপচয় 6.3 ওয়াট এবং সর্বনিম্ন 5.7 ওয়াট এবং সর্বোচ্চ 21.48 ব্রিটিশ থার্মাল ইউনিট (BTU) প্রতি ঘন্টা এবং সর্বনিম্ন 19.44 BTU প্রতি ঘন্টা।এটিতে 5 ভোল্ট ডিসিতে 1.2 অ্যাম্পিয়ারের একটি ব্যাকপ্লেন বর্তমান ড্র রয়েছে।

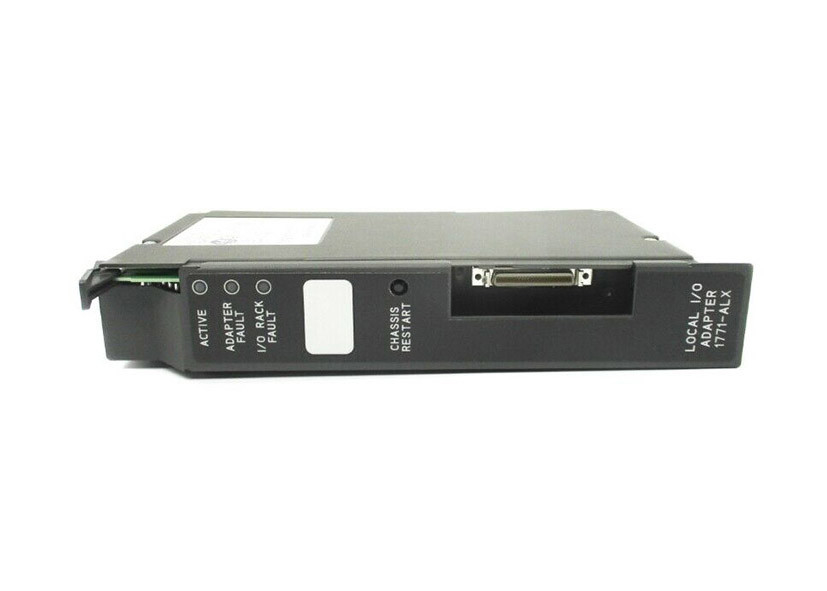

এই মডিউলটি ইনস্টল করার সময়, উপযুক্ত মডিউল কীিং অবস্থানগুলি প্রয়োগ করুন৷উপরের সংযোগকারীটি অবশ্যই 54 এবং 56 এর মধ্যে সেট করতে হবে এবং নীচের সংযোগকারীটি অবশ্যই 4 এবং 6 এর মধ্যে টগল করতে হবে। এটি যেকোনো সিরিজ A বা B 1771 I/O চ্যাসি বা 1771 বাহ্যিক বা স্লট পাওয়ার সাপ্লাইয়ের সাথে ব্যবহার করা যেতে পারে।এটি তিনটি (3) LED সূচকের সাথে আসে যা নির্দেশ করে যে অ্যাডাপ্টার সক্রিয় কিনা;অ্যাডাপ্টার ফল্ট, এবং I/O র্যাক ফল্ট।

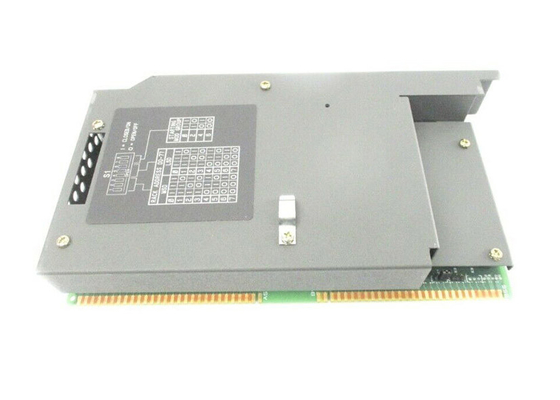

অ্যাডাপ্টার কনফিগারেশনের জন্য, এটি অ্যাডাপ্টার সুইচ এবং অ্যাডাপ্টার প্লাগ দিয়ে সজ্জিত।অ্যাডাপ্টার সুইচগুলি I/O র্যাক ঠিকানা এবং প্রথম I/O গ্রুপ নম্বর বা শুরু মডিউল গ্রুপ সেট করতে ব্যবহৃত হয়।মডিউল কনফিগারেশন প্লাগ I/O মডিউল এবং অ্যাড্রেসিং পদ্ধতির যোগ্যতা অর্জন করতে ব্যবহৃত হয়।32-পয়েন্ট I/O মডিউলগুলির সাথে ব্যবহারের জন্য এবং যেকোন অ্যাড্রেসিং পদ্ধতিকে সমর্থন করার জন্য, 2টি নিম্ন পিনগুলিকে ছোট করতে কনফিগারেশন প্লাগ সেট করুন।

এই সেটিং সহ, 1771-IX এবং 1771-IY ব্যবহার করা যাবে না।1771-IX এবং 1771-IY এবং যেকোনো অ্যাড্রেসিং পদ্ধতির জন্য সমর্থন সেট করতে, উপরের দুটি (2) পিন ছোট করুন।এই কনফিগারেশনে, 32-পয়েন্ট I/O মডিউল সমর্থিত নয়।
