পণ্যের বিবরণ:
প্রদান:
|
ব্র্যান্ড: | অ্যালেন-ব্র্যাডলি | মডেল: | 1771-A3B1 |
---|---|---|---|
মডিউল টাইপ: | I/O চ্যাসিস | ঘেরের ধরন: | খোলা শৈলী |
সর্বোচ্চ ব্যাকপ্লেন কারেন্ট (5 ভোল্ট ডিসিতে): | 24 অ্যাম্পিয়ার | মডিউল I/O স্লটের সংখ্যা: | 12 স্লট |
অপারেটিং তাপমাত্রা: | 0 - 60 °C (32 - 140 °ফা) | আপেক্ষিক আদ্রতা: | 5-95% নন-কন্ডেন্সিং |
লক্ষণীয় করা: | PLC বিচ্ছিন্ন রিলে আউটপুট মডিউল,48VDC ডিজিটাল I O মডিউল,PLCs পজিটিভ লজিক আউটপুট মডিউল |
প্রস্তুতকারক | রকওয়েল অটোমেশন |
মাত্রা | 483 x 339 x 221 মিমি বা 19.0 x 12.4 7.6 ইঞ্চি। |
কম্পন | 2 গ্রাম (10-500 হার্টজে) |
অপারেটিং শক | 15 গ্রাম |
ঘেরের ধরন | ওপেন স্টাইল |
মাউন্ট টাইপ | প্যানেল মাউন্ট |
সর্বোচ্চ ব্যাকপ্লেন কারেন্ট (5 ভোল্ট ডিসিতে) | 24 অ্যাম্পিয়ার |
মডিউল I/O স্লটের সংখ্যা | 12 স্লট |
মডিউল টাইপ | I/O চ্যাসিস |
পার্ট নম্বর/ক্যাটালগ নম্বর | 1771-A3B1 |
ওজন | 5.9 কেজি বা 13 পাউন্ড |
মাত্রা | 483 x 339 x 221 মিমি বা 19.0 x 12.4 7.6 ইঞ্চি। |
ব্র্যান্ড | অ্যালেন-ব্র্যাডলি |
অপারেটিং তাপমাত্রা | 0 - 60 °C (32 - 140 °ফা) |
আপেক্ষিক আদ্রতা | 5-95% নন-কন্ডেন্সিং |
অপারেটিং শক | 30 গ্রাম |
অবস্থান | একা একা |

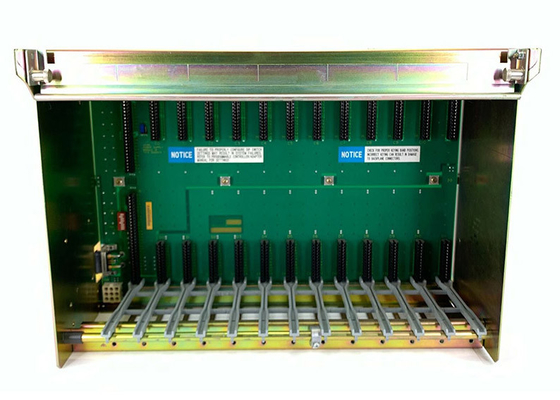

অ্যালেন-ব্র্যাডলি 1771-A3B1 হল 1771 I/O মডিউলগুলির জন্য একটি I/O চ্যাসি।1771 PLC-5 সিস্টেম হল একটি মডুলার সিস্টেম যা বিভিন্ন মডিউল ইনস্টল করার জন্য একটি 1771 I/O চ্যাসিস প্রয়োজন।I/O মডিউল এবং হয় প্রসেসর মডিউল বা I/O অ্যাডাপ্টার মডিউলের মধ্যে যোগাযোগ ব্যাকপ্লেন দ্বারা সরবরাহ করা হয়।1771-A3B1 চ্যাসিসে 12টি I/O স্লট রয়েছে।এটির মাত্রা 12.4 x 19.0 x 7.6 ইঞ্চি এবং ওজন 12.6 পাউন্ড।একটি 1771 PLC-5 সিস্টেমে ইনস্টলেশনের জন্য, এটি পর্যাপ্ত ব্যবধান এবং খোলা ঘের সহ একটি ব্যাক-প্যানেল মাউন্টিং পদ্ধতি ব্যবহার করে।চ্যাসিস ব্যাকপ্লেনটিতে 5V ডিসিতে 8A পাওয়ার সাপ্লাই রয়েছে।1771-A3B1 চ্যাসিসের নিজস্ব সামঞ্জস্যপূর্ণ ডিজাইনের কারণে চ্যাসিস মাউন্টিং এবং সিস্টেম ডিজাইনের জন্য একটি সর্বজনীন কনফিগারেশন রয়েছে।ভবিষ্যতের সম্প্রসারণের জন্য, এটি সহজেই একটি বড় চ্যাসিস দিয়ে প্রতিস্থাপন করা যেতে পারে।এটি একটি 0 - 60 °C (32 - 140 °F) অপারেটিং তাপমাত্রা, 5-95% ননকন্ডেন্সিং আপেক্ষিক আর্দ্রতা, এবং একটি 30g অপারেটিং শক সহ একটি শিল্প পরিবেশে ব্যবহারের উদ্দেশ্যে।
অ্যালেন-ব্র্যাডলি 1771-A3B1 একটি সর্বজনীন I/O চেসিস যা 1771 পণ্য বুলেটিনের অংশ।এই মডিউলটি প্রধানত প্রোগ্রামেবল লজিক কন্ট্রোল (PLC) হার্ডওয়্যার যেমন পাওয়ার সাপ্লাই, প্রসেসর, I/O মডিউল এবং বিশেষ মডিউলগুলির ইনস্টলেশন অবস্থান প্রদান করতে ব্যবহৃত হয়।এটি বিভিন্ন ওয়্যারিং বাহুগুলির কবজা প্রদান করে যা মডিউলগুলিতে ইন্টারফেস করার জন্য সংকেত তারগুলি বন্ধ করতে ব্যবহৃত হয়।

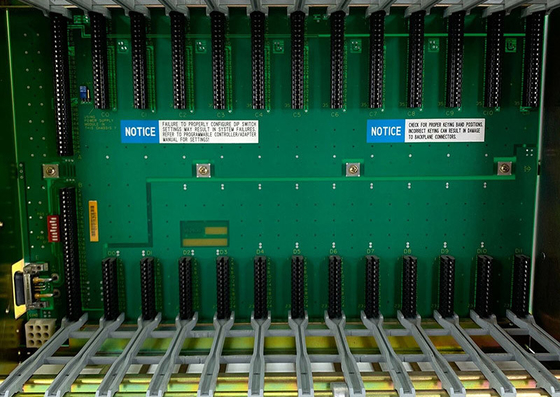

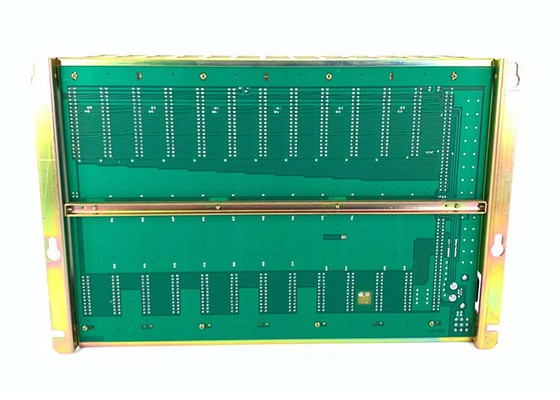

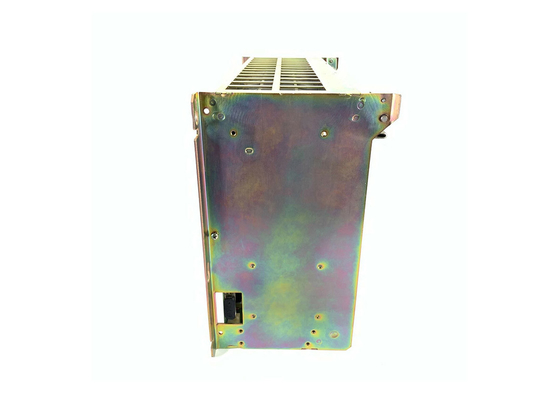

1771-A3B1 ব্যাকপ্লেনের পাশাপাশি ব্যাকপ্লেনের সাথে মডিউল সংযোগ হোস্ট করে।সংযুক্ত পাওয়ার সাপ্লাইয়ের আউটপুট ভোল্টেজ এবং কারেন্ট এই চ্যাসিতে ইনস্টল করা ইলেকট্রনিক সার্কিট্রি দ্বারা বিতরণ করা হয় যা প্রতিটি ইনস্টল করা মডিউল দ্বারা প্রাপ্ত হয়।এই চ্যাসিটি বারোটি (12) মডিউল পর্যন্ত মিটমাট করতে পারে এবং স্থানীয়, বর্ধিত, বা দূরবর্তী I/O (RIO) র্যাক হিসাবে ব্যবহার করা যেতে পারে।এটিতে সর্বাধিক 24 অ্যাম্পিয়ারের আউটপুট কারেন্ট রয়েছে এবং শুধুমাত্র প্রদত্ত মাউন্টিং ট্যাবের মাধ্যমে প্যানেল মাউন্ট করা সমর্থন করে।এই চেসিসটি ¼-20 (M6 x 10) মাউন্টিং বোল্ট ব্যবহার করে এনক্লোজার ব্যাক প্যানেলে সুরক্ষিত।
এই চ্যাসিসে অপারেটিং তাপমাত্রার জন্য 0 থেকে 60 ডিগ্রি সেলসিয়াস বা 32 থেকে 140 ডিগ্রি ফারেনহাইট এবং 5 - 95% আপেক্ষিক আর্দ্রতার সাথে -40 থেকে 85 ডিগ্রি সেলসিয়াস বা -40 থেকে 185 ডিগ্রি ফারেনহাইটের স্টোরেজ তাপমাত্রা রয়েছে। ঘনীভূতকরণএটির ওজন 5.9 কিলোগ্রাম বা 13 পাউন্ড এবং শারীরিকভাবে 483 x 339 x 221 মিলিমিটার বা 19.0 x 12.4 7.6 ইঞ্চি।এটি যথাক্রমে 10-500 হার্টজ এবং 15g-এ অপারেটিং শক এবং 2g এর কম্পন সহ ক্লাস 1, বিভাগ 2, গ্রুপ A, B, C এবং D অ্যাপ্লিকেশন এলাকায় ব্যবহারের জন্য অনুমোদিত এবং প্রত্যয়িত।
