অ্যালেন-ব্র্যাডলি 1746-P1 ， SLC 500 পাওয়ার সাপ্লাই ， 120/220 ভোল্ট এসি
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | আমেরিকা |
| পরিচিতিমুলক নাম: | AB |
| মডেল নম্বার: | 1746-হল P1 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | মূল বাক্সে নতুন |
| ডেলিভারি সময়: | 5-8 কার্য দিবস |
| পরিশোধের শর্ত: | টি / টি |
| যোগানের ক্ষমতা: | 100 |
|
বিস্তারিত তথ্য |
|||
| ব্র্যান্ড: | আব | মডেল: | 1746-P1 |
|---|---|---|---|
| সিরিজ: | এসএলসি 500 | মডিউল টাইপ: | বিদ্যুৎ সরবরাহ |
| ইনপুট ভোল্টেজ: | 120 থেকে 220 ভোল্টের এসি | ইনরুশ কারেন্ট: | 20 Amps |
| অভ্যন্তরীণ বর্তমান ক্ষমতা: | 2 A 5V dc তে 0.46 A 24V dc তে | আউটপুট ভোল্টেজ পরিসীমা: | 18 থেকে 30 ভোল্ট ডিসি |
| বিশেষভাবে তুলে ধরা: | PLC বিচ্ছিন্ন রিলে আউটপুট মডিউল,48VDC ডিজিটাল I O মডিউল,PLCs পজিটিভ লজিক আউটপুট মডিউল |
||
পণ্যের বর্ণনা
AB 1746-P1, SLC 500 পাওয়ার সাপ্লাই, 120/220 ভোল্ট এসি
১৭৪৬-পি১-এর জন্য প্রযুক্তিগত বিবরণী
| নির্মাতা | রকওয়েল অটোমেশন |
| ব্র্যান্ড | এ বি |
| পার্ট নম্বর/ক্যাটালগ নম্বর। | ১৭৪৬-পি১ |
| সিরিজ | এসএলসি ৫০০ |
| মডিউল প্রকার | পাওয়ার সাপ্লাই |
| ইনপুট ভোল্টেজ | 120 থেকে 220 ভোল্ট এসি |
| ইনপুট পাওয়ার | ৪২ ওয়াট |
| ইনরুশ কারেন্ট | ২০ এম্পার |
| অভ্যন্তরীণ বর্তমান ক্ষমতা | 2 এ 5 ভি ডিসি 0.46 এ 24 ভি ডিসি এ |
| আউটপুট ভোল্টেজ রেঞ্জ | ১৮ থেকে ৩০ ভোল্ট ডিসি |
| ব্যাকপ্লেন বর্তমান (5 ভোল্ট) | ২ এম্পার |
| ব্যাকপ্লেন বর্তমান (24 ভোল্ট) | 0.৪৬ এম্পার |
| ঘনত্ব | ৪৭ থেকে ৬৩ হার্টজ |
| অবস্থান | ১৭৪৬ চ্যাসি |
| মাত্রা | 5.5 x 2.3 x 5.7 ইঞ্চি |
| UNSPSC | 32151706 |
| অপারেটিং তাপমাত্রা | ০ থেকে ৬০ সেলসিয়াস |
| ফিউজ সুরক্ষা | 1746-F1 অথবা সমমানের |
| প্রোগ্রামিং সফটওয়্যার | RSLogix 500 |
প্রায় ১৭৪৬-পি১
এবি ১৭৪৬-পি১ একটি এসএলসি ৫০০ পাওয়ার সাপ্লাই। এর লাইন ভোল্টেজ ৮৫ থেকে ১৩২ ভোল্ট বা ১৭০ থেকে ২৬৫ ভোল্ট এসি ৪৭ থেকে ৬৩ হার্টজ এবং একটি সাধারণ লাইন পাওয়ার প্রয়োজনীয়তা ১৩৫ ভিএ।এর অভ্যন্তরীণ বর্তমান ক্ষমতা 5 ভোল্ট ডিসি এবং 0 এ 2 এ.৪৬ এ ২৪ ভোল্ট ডিসি এবং এর ইনরশ বর্তমান সর্বোচ্চ ২০ এ।এই পাওয়ার সাপ্লাইতে 24 ভোল্ট ডিসি ব্যবহারকারী-পাওয়ার বর্তমান ক্ষমতা 200 এমএ এবং 24 ভোল্ট ডিসি ব্যবহারকারী-পাওয়ার ভোল্টেজ পরিসীমা 18 থেকে 30 ভোল্ট ডিসি রয়েছে.
ব্যবহারকারীর দ্বারা সরবরাহিত সর্বাধিক ওভারকরেন্ট সুরক্ষা 15 এ এবং ইনপুট টার্মিনাল এবং ব্যাকপ্লেনের মধ্যে বিচ্ছিন্নতা 1800 ভোল্ট এসি আরএমএস 1 সেকেন্ডের জন্য। 5.5 x 2.3 x 5 পরিমাপ করে।7 ইঞ্চি এবং ওজন 2 পাউন্ড বা 0.9 কিলোগ্রাম, এই পাওয়ার সাপ্লাই 1746 চ্যাসিতে ইনস্টল করা যেতে পারে।এছাড়াও এটি 0 থেকে 60 ডিগ্রী সেলসিয়াস একটি অপারেটিং তাপমাত্রা আছে এবং বর্তমান ক্ষমতা 5% দ্বারা derated হয় যখন তাপমাত্রা 55 ডিগ্রী সেলসিয়াস অতিক্রম করে.

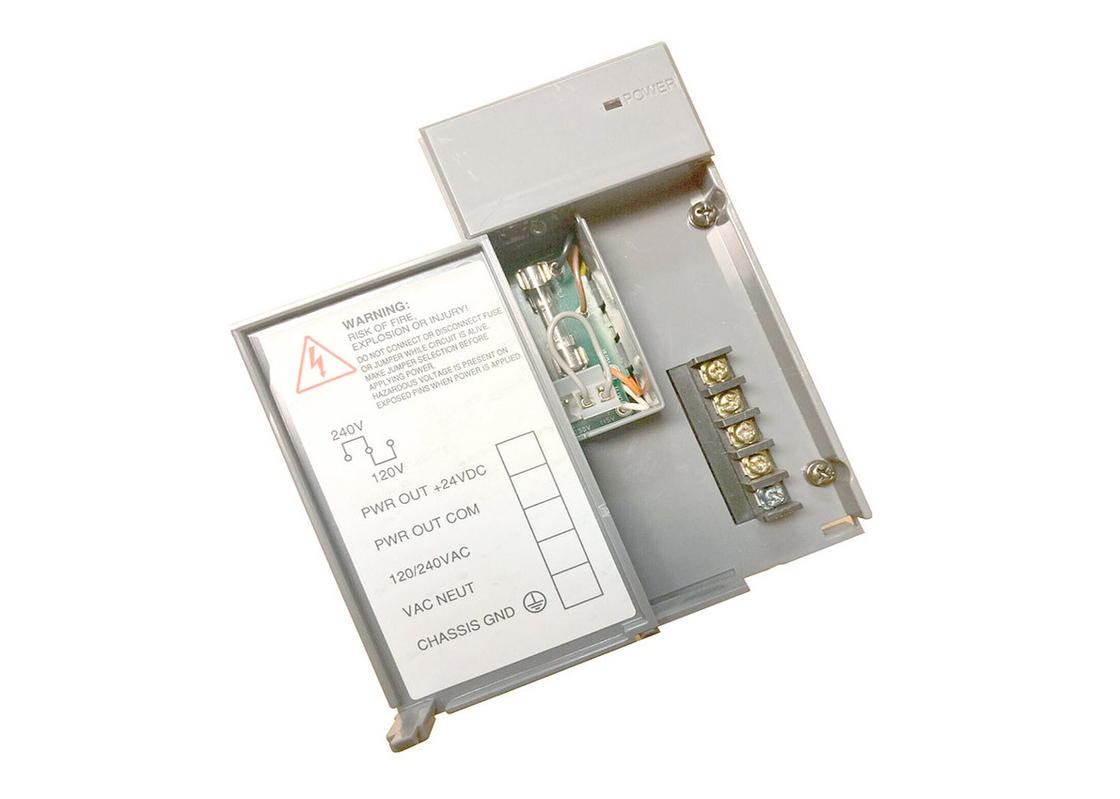

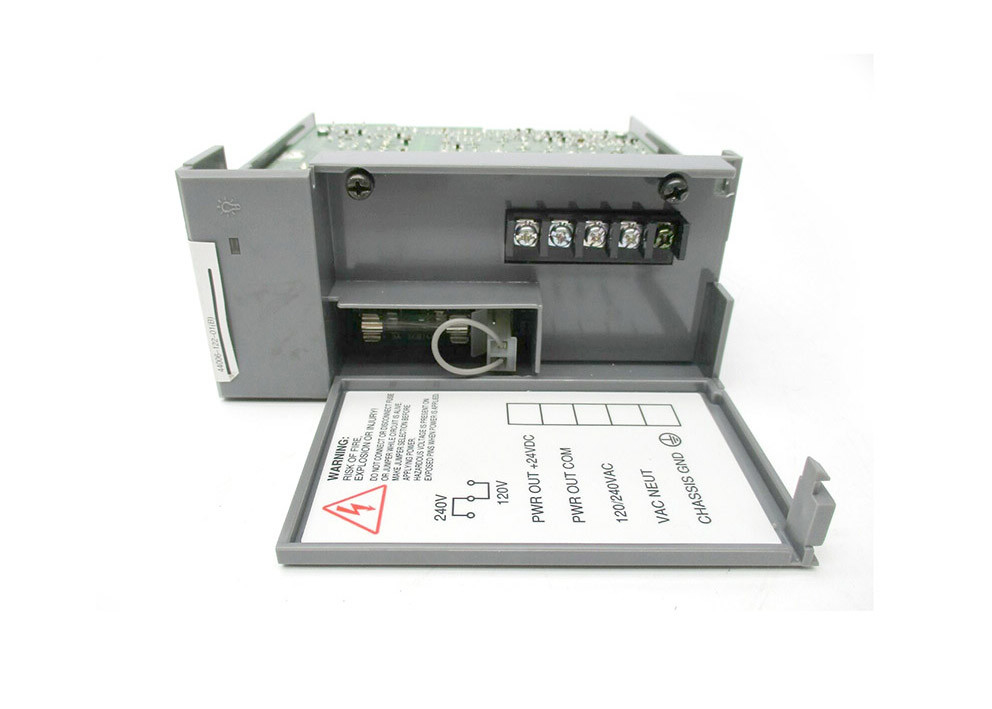

ইনপুট জাম্পারটি ইনস্টলেশনের সময় 1746-P1 পাওয়ার সাপ্লাইতে পাওয়ার প্রয়োগ করার আগে সেট করা আবশ্যক।এটি কারণ উন্মুক্ত পিন বিপজ্জনক ভোল্টেজ আছে যখন শক্তি প্রয়োগ করা হয় এবং এই আঘাত হতে পারে. এই পাওয়ার সাপ্লাই ফিউজ সুরক্ষা সঙ্গে আসে কিন্তু এই শুধুমাত্র শর্ট সার্কিট অবস্থার কারণে আগুনের ঝুঁকি বিরুদ্ধে রক্ষা করার জন্য সীমাবদ্ধ। ব্যবহারকারী শক্তি অতিরিক্ত বর্তমান অবস্থার জন্য,1746-P1 সিরিজ A যা জাপানে তৈরি করা হয় একটি পাওয়ার সাপ্লাই বন্ধ এবং CPU ত্রুটি এবং পুনরুদ্ধারের পদ্ধতি ব্যবহারকারী প্রোগ্রাম পুনরায় লোড করা হয়.
মালয়েশিয়ায় তৈরি ১৭৪৬-পি১ সিরিজ এ এর জন্য, সিপিইউ চলতে থাকে কিন্তু ২৪ ভোল্ট ডিসি ব্যবহারকারী বন্ধ হয়ে যায় এবং পুনরুদ্ধার পদ্ধতিটি হল অতিরিক্ত বর্তমানের অবস্থা সংশোধন করা।যখন কম ভোল্টেজ ঘটে, the 1746-P1 power supply will continue to operate the SLC 500 controllers for a short time and it will stop supplying power to the controllers when the input voltage drops below the recommended operating range for a time that is longer than the CPU hold-up time১৭৪৬-পি১ পাওয়ার সাপ্লাইয়ের জন্য, সিপিইউর হোল্ড-আপ টাইম পূর্ণ লোডের জন্য ২০ এমএস এবং লোড না থাকলে ৩০০০ এমএস। পাওয়ার সাপ্লাই স্বাভাবিক ইনপুট ভোল্টেজ পেলে অপারেশন পুনরায় শুরু হবে।
১৭৪৬-পি১ একটি এসএলসি ৫০০ পাওয়ার সাপ্লাই। এই প্রোগ্রামযোগ্য লজিক্যাল কম্পোনেন্ট (পিএলসি) একটি এসএলসি ৫০০ র্যাক পরিচালনা করার জন্য একটি প্রয়োজনীয় মডিউল।এটি ব্যাকপ্লেন শক্তি সরবরাহ করে যা চ্যাসিতে সংযুক্ত বেশিরভাগ মডিউল দ্বারা ব্যবহার করা হয় যাতে প্রতিটি বৈদ্যুতিক সার্কিটকে কার্যকর করার জন্য শক্তি সরবরাহ করা হয়.
এই পাওয়ার সাপ্লাই মডিউলটি ৪৭-৬৩ হার্জ ফ্রিকোয়েন্সির সাথে ৮৫-১৩২ / ১৭০-২৬৫ ভিএসি এর একটি লাইন ভোল্টেজের প্রয়োজনীয়তা রয়েছে। ব্যাকপ্লেন পাওয়ার সাপ্লাই সরবরাহের পাশাপাশি,এই মডিউলটি 200 এমএ এর বর্তমানের সাথে 18-30 ভিডিসি ভোল্টেজ সরবরাহ করতে সক্ষমএই পাওয়ার সাপ্লাইতে একটি অভ্যন্তরীণ ফিউজ ইনস্টল করা আছে যা 1746-F1 এর অংশ নম্বর দিয়ে প্রতিস্থাপিত হতে পারে। এটিতে ব্যবহারকারীর সরবরাহিত ওভারকরেন্ট সুরক্ষা রয়েছে যা 15 এম্পিয়ার রেট করা হয়েছে।
পাওয়ার সাপ্লাইগুলির মাধ্যমে, এসএলসি ৫০০ কন্ট্রোলারগুলি ইনপুট পাওয়ার সাপ্লাই অপারেটিং ভোল্টেজ স্তরের নীচে নেমে গেলেও কাজ করতে সক্ষম। এই বৈশিষ্ট্যটি সিপিইউ হোল্ড-আপ টাইম হিসাবে পরিচিত।প্রোগ্রাম এবং I/O তথ্য সীমিত সময়ের জন্য স্ক্যান করা হচ্ছে. যদি পাওয়ার স্বাভাবিক ভোল্টেজ স্তরে ফিরে আসে, প্রসেসর স্বাভাবিকভাবে কাজ চালিয়ে যেতে পারে। 1746-পি 1 এর জন্য, সিপিইউ হোল্ড টাইম পূর্ণ লোডের 20 এমএস এবং লোড ছাড়াই 3000 এমএস।
এই পাওয়ার সাপ্লাইটি একটি এসএলসি ৫০০ চ্যাসির সবচেয়ে বাম দিকে ইনস্টল করা হয়। প্রধান, সম্প্রসারণ বা রিমোট আই / ও র্যাক হোক না কেন, ইনস্টলেশন অবস্থান একই। প্রতিটি চ্যাসির জন্য কেবলমাত্র এক (1) পাওয়ার সাপ্লাই প্রয়োজন।
ব্যবহারকারীর দ্বারা সরবরাহিত সর্বাধিক ওভারকরেন্ট সুরক্ষা 15 এ এবং ইনপুট টার্মিনাল এবং ব্যাকপ্লেনের মধ্যে বিচ্ছিন্নতা 1800 ভোল্ট এসি আরএমএস 1 সেকেন্ডের জন্য। 5.5 x 2.3 x 5 পরিমাপ করে।7 ইঞ্চি এবং ওজন 2 পাউন্ড বা 0.9 কিলোগ্রাম, এই পাওয়ার সাপ্লাই 1746 চ্যাসিতে ইনস্টল করা যেতে পারে।এছাড়াও এটি 0 থেকে 60 ডিগ্রী সেলসিয়াস একটি অপারেটিং তাপমাত্রা আছে এবং বর্তমান ক্ষমতা 5% দ্বারা derated হয় যখন তাপমাত্রা 55 ডিগ্রী সেলসিয়াস অতিক্রম করে.
ইনপুট জাম্পারটি ইনস্টলেশনের সময় 1746-P1 পাওয়ার সাপ্লাইতে পাওয়ার প্রয়োগ করার আগে সেট করা আবশ্যক।এটি কারণ উন্মুক্ত পিন বিপজ্জনক ভোল্টেজ আছে যখন শক্তি প্রয়োগ করা হয় এবং এই আঘাত হতে পারে. এই পাওয়ার সাপ্লাই ফিউজ সুরক্ষা সঙ্গে আসে কিন্তু এই শুধুমাত্র শর্ট সার্কিট অবস্থার কারণে আগুনের ঝুঁকি বিরুদ্ধে রক্ষা করার জন্য সীমাবদ্ধ। ব্যবহারকারী শক্তি অতিরিক্ত বর্তমান অবস্থার জন্য,1746-P1 সিরিজ A যা জাপানে তৈরি করা হয় একটি পাওয়ার সাপ্লাই বন্ধ এবং CPU ত্রুটি এবং পুনরুদ্ধারের পদ্ধতি ব্যবহারকারী প্রোগ্রাম পুনরায় লোড করা হয়.
মালয়েশিয়ায় তৈরি ১৭৪৬-পি১ সিরিজ এ এর জন্য, সিপিইউ চলতে থাকে কিন্তু ২৪ ভোল্ট ডিসি ব্যবহারকারী বন্ধ হয়ে যায় এবং পুনরুদ্ধার পদ্ধতিটি হল অতিরিক্ত বর্তমানের অবস্থা সংশোধন করা।যখন কম ভোল্টেজ ঘটে, the 1746-P1 power supply will continue to operate the SLC 500 controllers for a short time and it will stop supplying power to the controllers when the input voltage drops below the recommended operating range for a time that is longer than the CPU hold-up time১৭৪৬-পি১ পাওয়ার সাপ্লাইয়ের জন্য, সিপিইউর হোল্ড-আপ টাইম পূর্ণ লোডের জন্য ২০ এমএস এবং লোড না থাকলে ৩০০০ এমএস। পাওয়ার সাপ্লাই স্বাভাবিক ইনপুট ভোল্টেজ পেলে অপারেশন পুনরায় শুরু হবে।
১৭৪৬-পি১ একটি এসএলসি ৫০০ পাওয়ার সাপ্লাই। এই প্রোগ্রামযোগ্য লজিক্যাল কম্পোনেন্ট (পিএলসি) একটি এসএলসি ৫০০ র্যাক পরিচালনা করার জন্য একটি প্রয়োজনীয় মডিউল।এটি ব্যাকপ্লেন শক্তি সরবরাহ করে যা চ্যাসিতে সংযুক্ত বেশিরভাগ মডিউল দ্বারা ব্যবহার করা হয় যাতে প্রতিটি বৈদ্যুতিক সার্কিটকে কার্যকর করার জন্য শক্তি সরবরাহ করা হয়.
এই পাওয়ার সাপ্লাই মডিউলটি ৪৭-৬৩ হার্জ ফ্রিকোয়েন্সির সাথে ৮৫-১৩২ / ১৭০-২৬৫ ভিএসি এর একটি লাইন ভোল্টেজের প্রয়োজনীয়তা রয়েছে। ব্যাকপ্লেন পাওয়ার সাপ্লাই সরবরাহের পাশাপাশি,এই মডিউলটি 200 এমএ এর বর্তমানের সাথে 18-30 ভিডিসি ভোল্টেজ সরবরাহ করতে সক্ষমএই পাওয়ার সাপ্লাইতে একটি অভ্যন্তরীণ ফিউজ ইনস্টল করা আছে যা 1746-F1 এর অংশ নম্বর দিয়ে প্রতিস্থাপিত হতে পারে। এটিতে ব্যবহারকারীর সরবরাহিত ওভারকরেন্ট সুরক্ষা রয়েছে যা 15 এম্পিয়ার রেট করা হয়েছে।
পাওয়ার সাপ্লাইগুলির মাধ্যমে, এসএলসি ৫০০ কন্ট্রোলারগুলি ইনপুট পাওয়ার সাপ্লাই অপারেটিং ভোল্টেজ স্তরের নীচে নেমে গেলেও কাজ করতে সক্ষম। এই বৈশিষ্ট্যটি সিপিইউ হোল্ড-আপ টাইম হিসাবে পরিচিত।প্রোগ্রাম এবং I/O তথ্য সীমিত সময়ের জন্য স্ক্যান করা হচ্ছে. যদি পাওয়ার স্বাভাবিক ভোল্টেজ স্তরে ফিরে আসে, প্রসেসর স্বাভাবিকভাবে কাজ চালিয়ে যেতে পারে। 1746-পি 1 এর জন্য, সিপিইউ হোল্ড টাইম পূর্ণ লোডের 20 এমএস এবং লোড ছাড়াই 3000 এমএস।
এই পাওয়ার সাপ্লাইটি একটি এসএলসি ৫০০ চ্যাসির সবচেয়ে বাম দিকে ইনস্টল করা হয়। প্রধান, সম্প্রসারণ বা রিমোট আই / ও র্যাক হোক না কেন, ইনস্টলেশন অবস্থান একই। প্রতিটি চ্যাসির জন্য কেবলমাত্র এক (1) পাওয়ার সাপ্লাই প্রয়োজন।
