অ্যালেন-ব্র্যাডলি 1746-IA16 ， 85-132 ভোল্ট এসি ， এসএলসি 500 ডিজিটাল এসি ইনপুট মডিউল

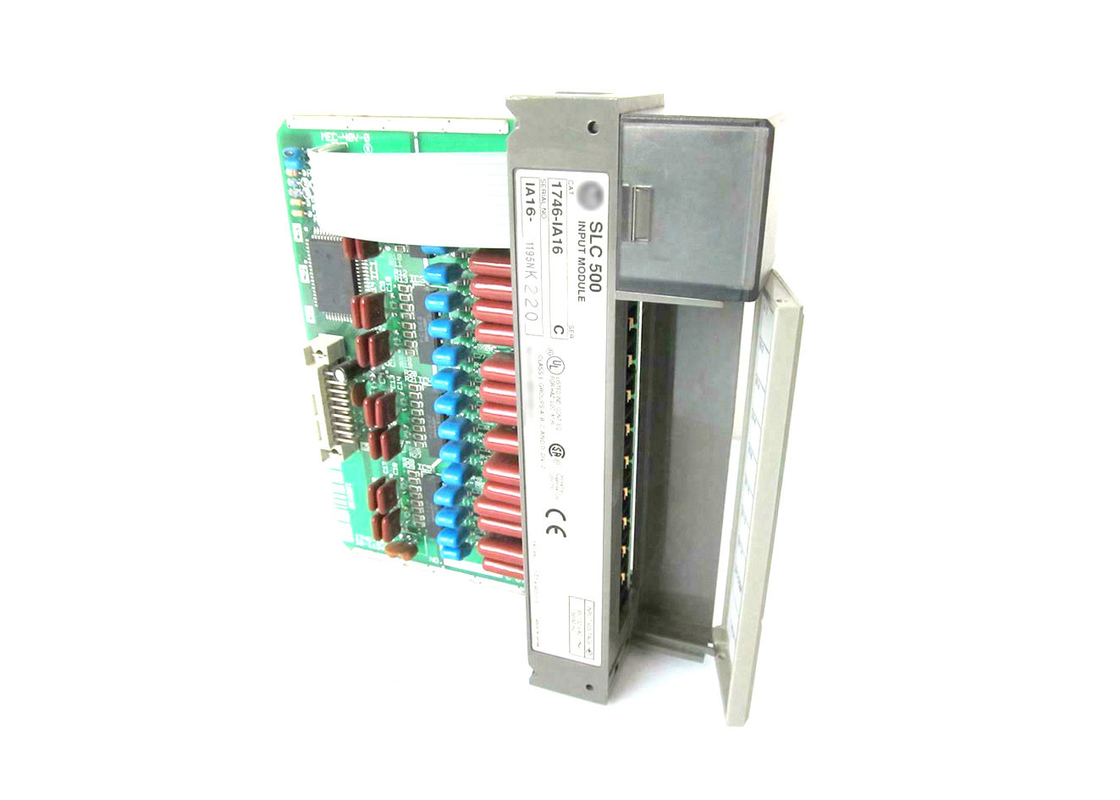

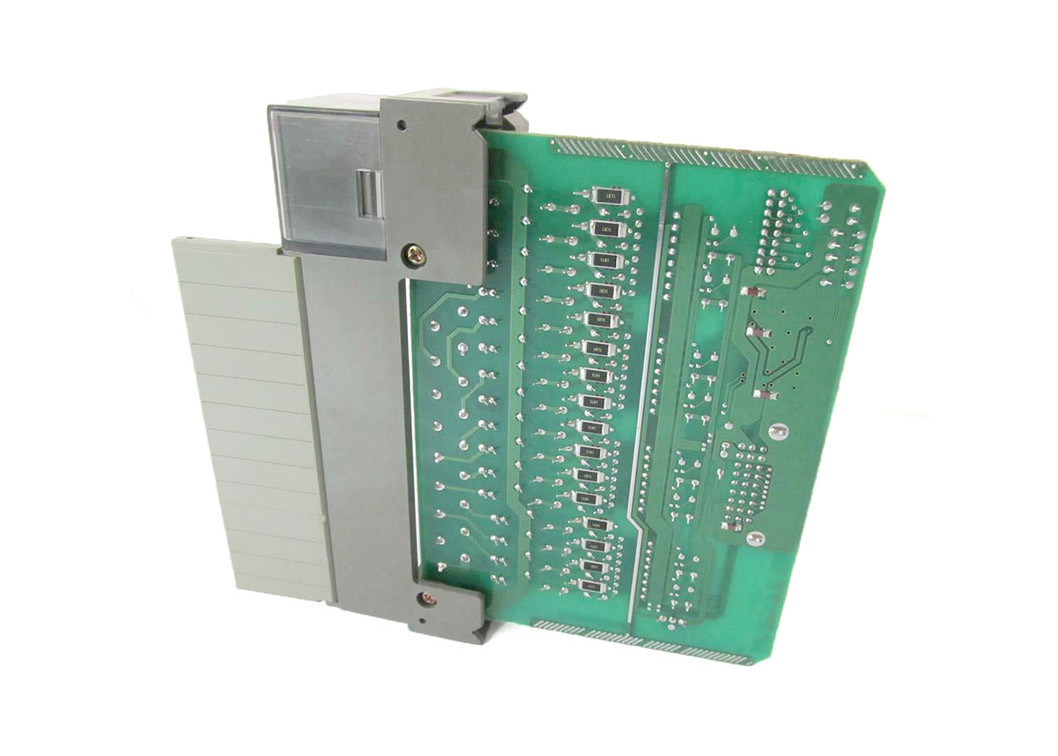

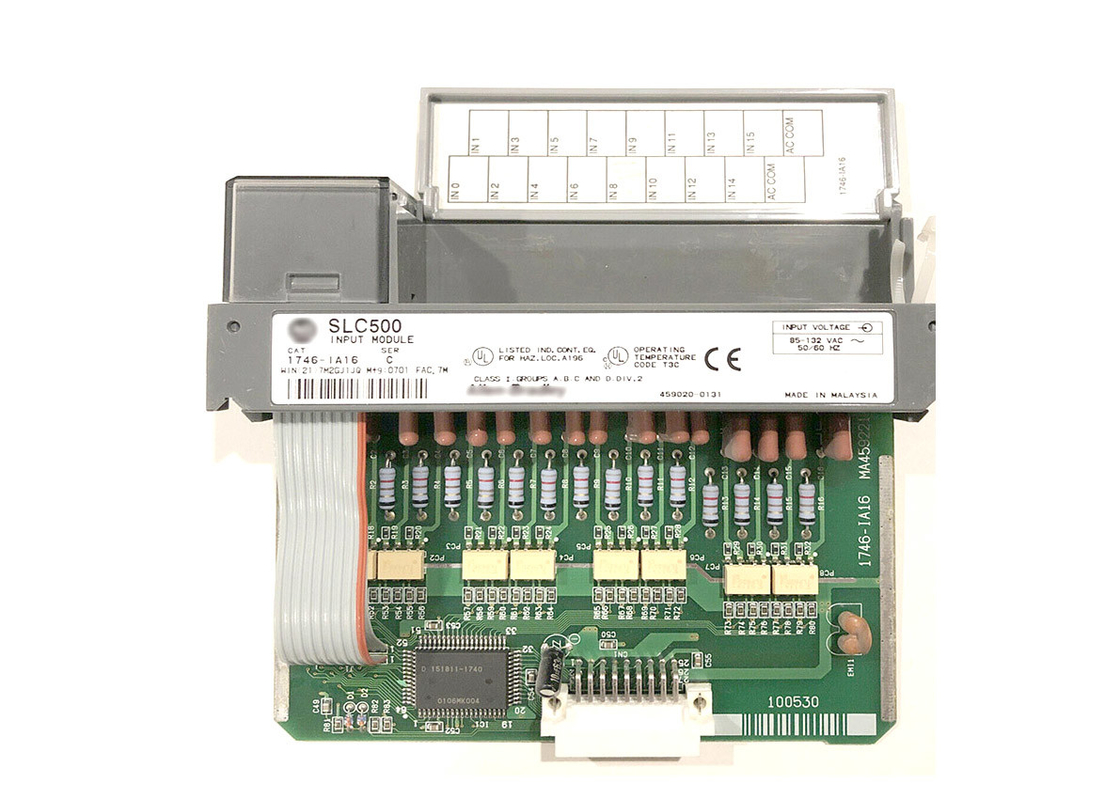

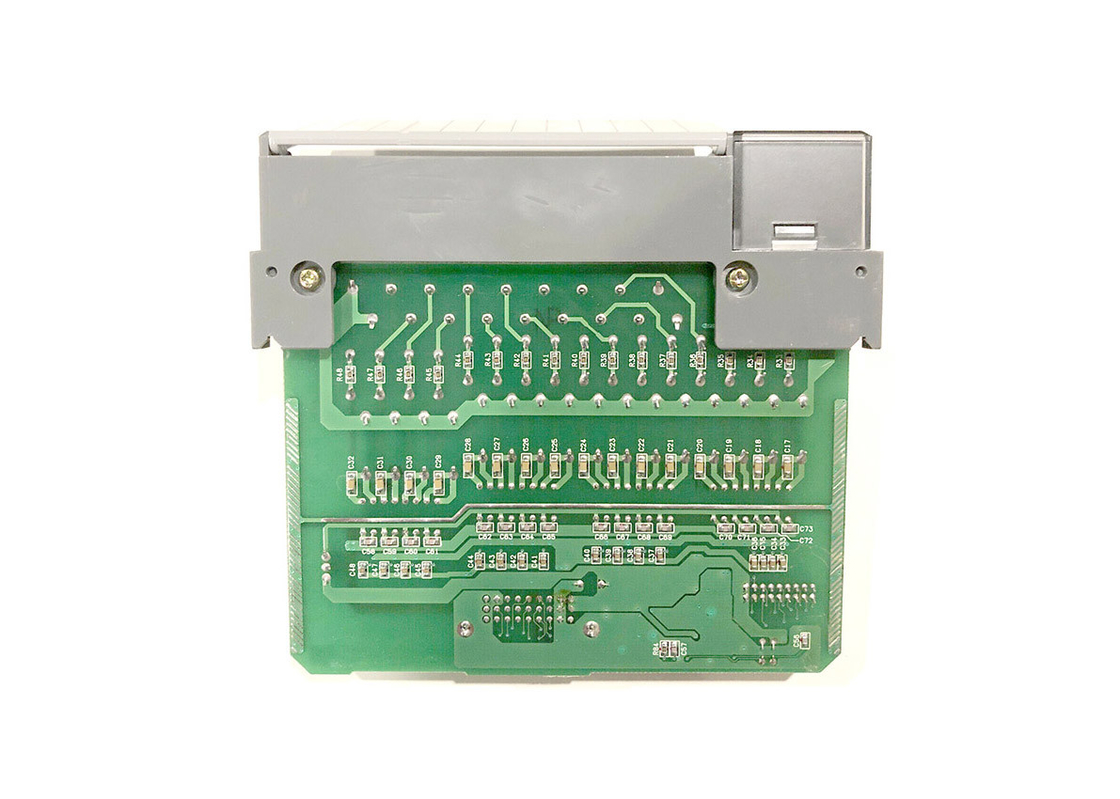

অ্যালেন-ব্র্যাডলি ১৭৪৬-আইএ১৬ একটি এসি ইনপুট মডিউল যা এসএলসি ৫০০ কন্ট্রোলার প্ল্যাটফর্মের উপাদান হিসাবে ব্যবহারের জন্য সামঞ্জস্যপূর্ণ।এই ইনপুট মডিউল ষোল (16) চ্যানেল আছে যা 85-132 VAC এর এসি সিগন্যাল ভোল্টেজ পরিসীমা গ্রহণ করে.

ইনপুট মডিউলগুলি যে কোনও প্রোগ্রামযোগ্য লজিক কন্ট্রোলারের (পিএলসি) প্রয়োজনীয় উপাদান কারণ এটি প্রক্রিয়াতে বিচ্ছিন্ন ডিভাইসগুলির জন্য রিয়েল-টাইম ইন্টারফেস সরবরাহ করে।এটি লজিক প্রক্রিয়াকরণের জন্য নিয়ামকের রেফারেন্সের জন্য সিগন্যালিং ডিভাইসের প্রকৃত অবস্থা উপস্থাপন করে. বেশিরভাগ পিএলসি সিস্টেম একটি ব্যবহারকারী প্রোগ্রাম চালানোর জন্য প্রাথমিক পর্যায়ে ইনপুট স্ক্যান সম্পাদন করে। যদি ইনপুট সংকেতগুলি সনাক্ত করা না হয় তবে কন্ট্রোলারের প্রোগ্রাম চালানোর জন্য কোনও রেফারেন্স থাকবে না।

এই এসি ইনপুট মডিউলটিতে বিশ (20) টার্মিনাল রয়েছে। সমস্ত টার্মিনালগুলি 18 এবং 19 টার্মিনালগুলির সাথে অভ্যন্তরীণভাবে সংযুক্ত কমন্স হিসাবে ব্যবহৃত হয়।এই মডিউল এর টার্মিনাল ব্লক ইনপুট টার্মিনাল পুনরায় সংযোগ করার প্রয়োজন নির্মূল করার সময় ইনপুট মডিউল প্রতিস্থাপন করার অনুমতি দেয় অপসারণযোগ্য.

এই ইনপুট মডিউলটি RSLogix 500 প্রোগ্রামিং সফটওয়্যারের সাথে কনফিগারযোগ্য। মডিউলটির অপারেশনকে সূক্ষ্মভাবে সামঞ্জস্য করার জন্য এটিতে সামঞ্জস্যযোগ্য পরামিতি রয়েছে।1746-IA16 ইনস্টল করার সময় কোনও সীমা নেই যতক্ষণ না চ্যাসিতে ইনস্টলেশন সমর্থন করার জন্য উপলব্ধ স্লট রয়েছেএই মডিউলটি স্থির হার্ডওয়্যার বা মডুলার হার্ডওয়্যার স্টাইল কন্ট্রোলারে, স্থানীয়ভাবে বা একটি সম্প্রসারণ র্যাকে ইনস্টল করা যেতে পারে।

এই মডিউলটি 100-120VAC এর অপারেটিং ভোল্টেজ বিভাগের SLC 500 AC ইনপুট মডিউলের অন্তর্গত। 200/240VAC ভোল্টেজ অপারেশনের জন্য অংশ নম্বর 17460IM16।উভয় মডিউল অভ্যন্তরীণ সুরক্ষা সার্কিট প্রদান করে নাএই মডিউলের সাথে সংযুক্ত যেকোনো এসি ইনপুট ডিভাইস এসএলসি ৫০০ ইনপুট সার্কিট ইনরুশ কারেন্টের সাথে সামঞ্জস্যপূর্ণ হবে।

অ্যালেন-ব্র্যাডলি ১৭৪৬-আইএ১৬ এর ওজন ০.৩৪ কেজি এবং এর মাত্রা ৫ x ২ x ৬ (১৩ সেমি x ৫ সেমি x ১৫ সেমি) । কন্ট্রোলার মডিউলটির প্রতি পয়েন্টে ০.২৭ ওয়াট রয়েছে, মিনি থেকে ০.৪২৫ ওয়াট এবং মোট ৪.৮ ওয়াট।মডিউলটিতে একটি 100 - 120V এসি ইনপুট সিগন্যাল ভোল্টেজ বিভাগ রয়েছে যার মধ্যে 16 টি পয়েন্ট প্রতি সাধারণ এবং 16 টি ইনপুট রয়েছে. 1746-আইএ 16 একটি সাধারণ-উদ্দেশ্য ইনপুট অ্যাপ্লিকেশন। মাউন্ট একটি চ্যাসি-টাইপ এবং 16 টি চ্যানেল রয়েছে। অপারেটিং ভোল্টেজ 85 - 132 ভি এসি ইনপুট সিগন্যাল থেকে যায়।এটি একটি প্রোগ্রামযোগ্য নিয়ামক জন্য একটি 16-চ্যানেল ডিজিটাল এসি ইনপুট মডিউল আছে. অপারেটিং ভোল্টেজটি 85 - 132V এসি 47 - 63Hz অপারেটিং ফ্রিকোয়েন্সিতে। 5V DC এ ব্যাক-প্লেন বর্তমান খরচ 0.085 mA এবং এটি 24V DC এ 0.0 A।

অন-ডিলেট সিগন্যালের সর্বোচ্চ 35 এমএস এবং অফ-ডিলেট সিগন্যালের সর্বোচ্চ 45 এমএস। যখন অফ-স্টেটের সর্বোচ্চ ভোল্টেজ 30V এসি এবং অফ-স্টেটের বর্তমান 2 এমএ পৌঁছে।120V এসি এ ইনপুট বর্তমান 12 mA নামমাত্র. 1746-আইএ 16 এর সর্বাধিক 500 মাইক্রোসেকেন্ড এবং 0.8 এমএ সর্বাধিক ইনর্যাশ বর্তমানের সর্বাধিক ইনর্যাশ বর্তমান রয়েছে।
