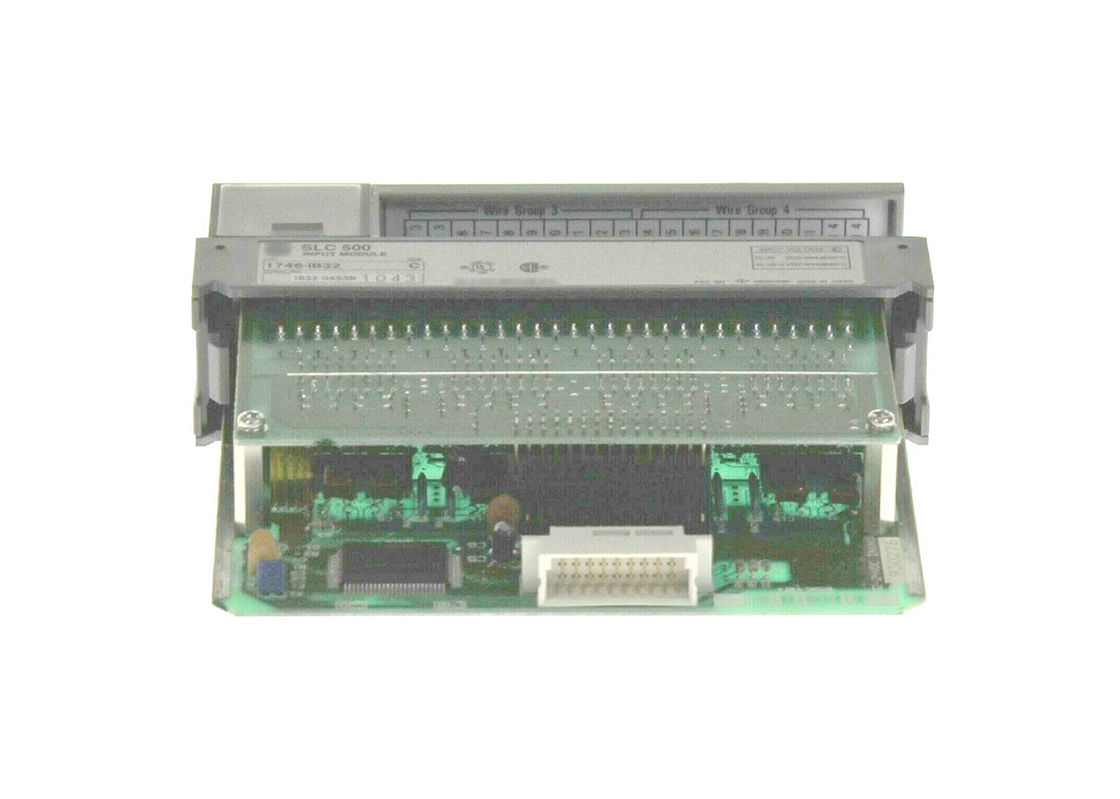

অ্যালেন-ব্র্যাডলি 1746-IB32 ， 24VDC সঙ্কিং ইনপুট মডিউল ， SLC 500 ইনপুট মডিউল
বিস্তারিত পণ্যের বর্ণনা
| ব্র্যান্ড: |
এবি |
মডেল: |
1746-IB32 |
| সিরিজ: |
এসএলসি 500 |
মডিউল টাইপ: |
ডিজিটাল ডিসি ইনপুট মডিউল |
| ইনপুট সংখ্যা: |
বত্রিশটি (32) ইনপুট |
ইনপুট ভোল্টেজ: |
24VDC |
| অপারেটিং ভোল্টেজ পরিসীমা: |
15 to 30V dc at 50° C; 50° C-তে 15 থেকে 30V dc; 15 to 26.4V dc at 60° C. 60° |
ভোল্টেজ রেঞ্জ: |
15-30 ভোল্ট ডিসি সিঙ্ক |
| বিশেষভাবে তুলে ধরা: |
PLC বিচ্ছিন্ন রিলে আউটপুট মডিউল, 48VDC ডিজিটাল I O মডিউল, PLCs পজিটিভ লজিক আউটপুট মডিউল |
AB 1746-IB32, 24VDC ডুবে যাওয়া ইনপুট মডিউল, SLC 500 ইনপুট মডিউল
১৭৪৬-আইবি৩২-এর প্রযুক্তিগত বিবরণী
| নির্মাতা |
রকওয়েল অটোমেশন |
| মডিউল প্রকার |
ডিজিটাল ডিসি ইনপুট মডিউল |
| সিরিজ |
SLC 500 |
| পার্ট নম্বর/ক্যাটালগ নম্বর। |
১৭৪৬-আইবি৩২ |
| ব্র্যান্ড |
এ বি |
| ইনপুট সংখ্যা |
ত্রিশটি (32) ইনপুট |
| ইনপুট ভোল্টেজ |
24VDC |
| অপারেটিং ভোল্টেজ রেঞ্জ |
১৫ থেকে ৩০ ভোল্ট ডিসি ৫০ ডিগ্রি সেলসিয়াসে; ১৫ থেকে ২৬.৪ ভোল্ট ডিসি ৬০ ডিগ্রি সেলসিয়াসে। |
| ইনপুট বিলম্ব সময়, বন্ধ থেকে চালু |
৩ এমএস |
| প্রতি চ্যানেলে পাওয়ার ডিসিপেশন |
0.২০ ওয়াট |
| মডিউল প্রতি পাওয়ার ডিসিপেশন |
6.৬৫ ওয়াট |
| ব্যাকপ্লেন বর্তমান 24 ভোল্ট |
0 mA |
| 5 ভোল্টের ব্যাকপ্লেনে বর্তমান |
0.০৫ এ |
| প্রোগ্রামিং সফটওয়্যার |
RSLogix 500 |
| ভোল্টেজ রেঞ্জ |
১৫-৩০ ভোল্ট ডিসি সিঙ্ক |
| ইনপুট |
32 |
| ব্যাকপ্লেন বর্তমান (5 ভোল্ট ডিসি) |
১০৩ মিলিঅ্যাম্পিয়ার |
| সিগন্যাল বিলম্ব |
৩ মিলিসেকেন্ড |
| অফ স্টেট কারেন্ট |
১ মিলিঅ্যাম্পার |
| অ্যাপ্লিকেশন |
সাধারণ উদ্দেশ্য ডিসি ইনপুট |
| I/O সংযোগ |
১৭৪৬-এইচটি এবং ১৭৪৬-এইচসিএ |
| পদক্ষেপ প্রতিক্রিয়া |
১০০ মিলিসেকেন্ড ভিতরে, ২.৫ মিলিসেকেন্ড বাইরে |
| শক রেটিং |
৩০ জি |

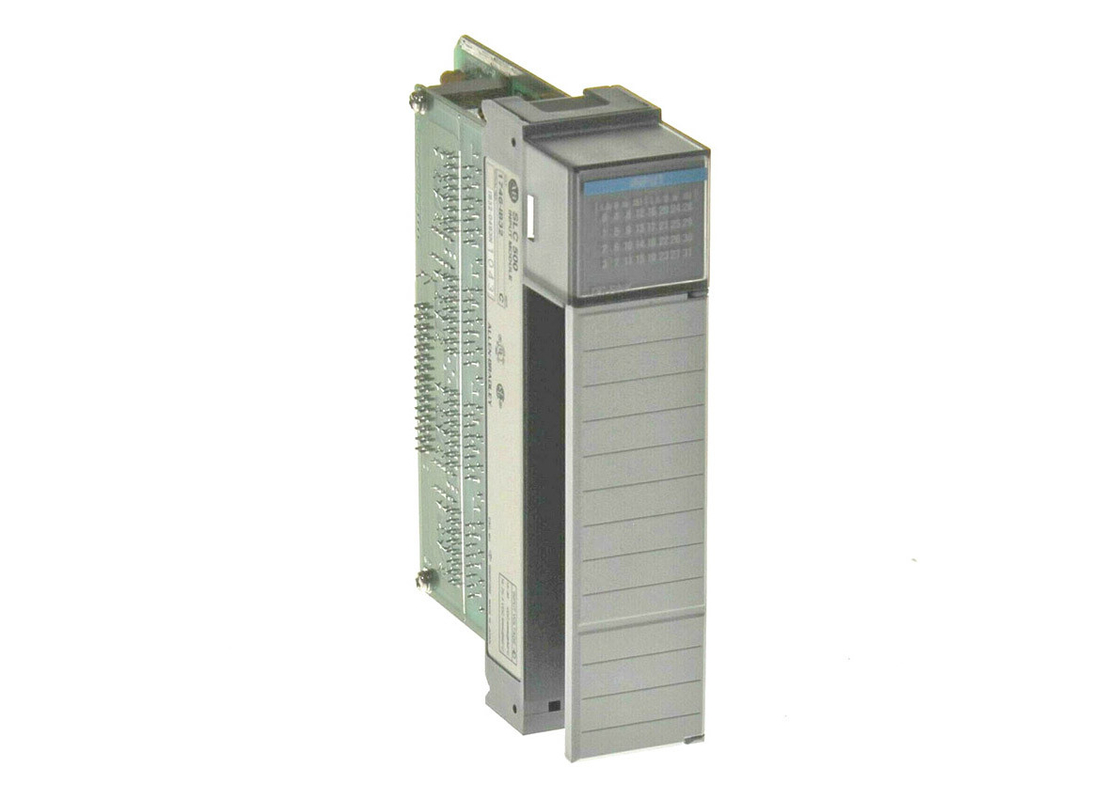

প্রায় ১৭৪৬-আইবি৩২

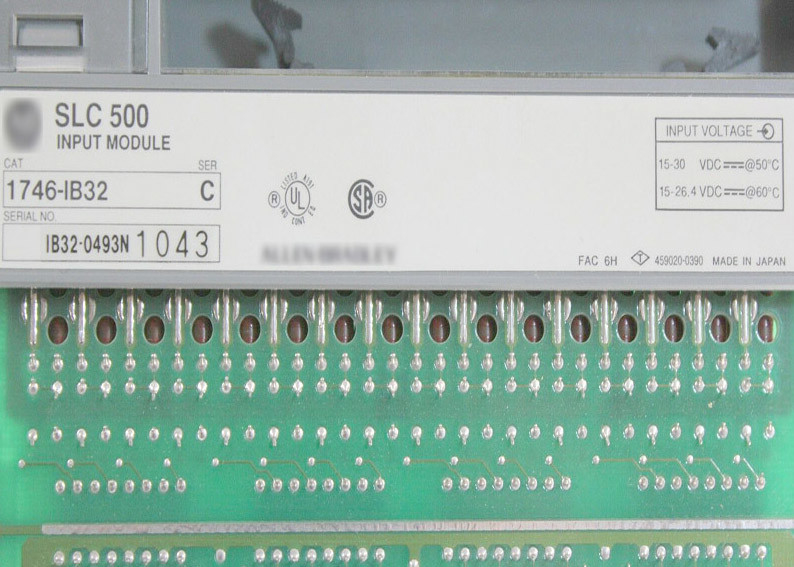

AB 1746-IB32 একটি SLC 500 বিচ্ছিন্ন ইনপুট মডিউল। এই মডিউলটি 24VDC এর নামমাত্র ভোল্টেজে এবং 15-30V DC @ 50 ° C (122 ° F) বা 15-26.4V DC @ 60 ° C (140 ° F) এর ভোল্টেজ পরিসীমাতে কাজ করে।এই মডিউল সাধারণত সুইচ মত বৈদ্যুতিক ডিভাইসের ইন্টারফেস ব্যবহার করা হয়, সেন্সর, সহায়ক পরিচিতি এবং অন্যান্য দ্বৈত বা চালু / বন্ধ ডিভাইস। 32 টি ইনপুট মডিউল চ্যানেলের মাধ্যমে এই মডিউলে 32 টি (32) পর্যন্ত ইনপুট সংকেত সংযুক্ত করা যেতে পারে।
১৭৪৬-আইবি৩২ একটি একক স্লট মডিউল যা RSLogix ৫০০ প্রোগ্রামিং সফটওয়্যার ব্যবহার করে কনফিগার করা হয়। এটি যে কোনও এসএলসি ৫০০ প্রসেসরের সাথে ব্যবহারের জন্য সামঞ্জস্যপূর্ণ,আদর্শভাবে SLC 500 মডুলার স্টাইল হার্ডওয়্যার সঙ্গেএটি স্থানীয়ভাবে, নিয়ামক বরাবর বা একটি সম্প্রসারণ I / O র্যাক বা একটি SLC 500 যোগাযোগ অ্যাডাপ্টারের বরাবর একটি রিমোট I / O চ্যাসিতে ইনস্টল করা সমর্থন করে।এটা সরাসরি 1746 চ্যাসি যে কোন উপলব্ধ স্লট ইনস্টল করা হয় স্লট 1 যা SLC 500 নিয়ামক জন্য সংরক্ষিত হয় ছাড়া.
১৭৪৬-আইবি৩২ এর ব্যাকপ্লেইন বর্তমান ৫ ভিডিসিতে ৫০ এমএ, সর্বোচ্চ অফ-স্টেট ইনপুট ভোল্টেজ ৫ ভিডিসি, নামমাত্র ইনপুট বর্তমান ৫.১ এমএ @ ২৪ ভি ডিসি, সর্বোচ্চ অফ-স্টেট ইনপুট বর্তমান ১।5 এমএ, অন থেকে অফ এবং অফ থেকে অন সিগন্যালের পরিবর্তনের জন্য 8 এমএসের একটি সাধারণ সিগন্যাল বিলম্বের সাথে.

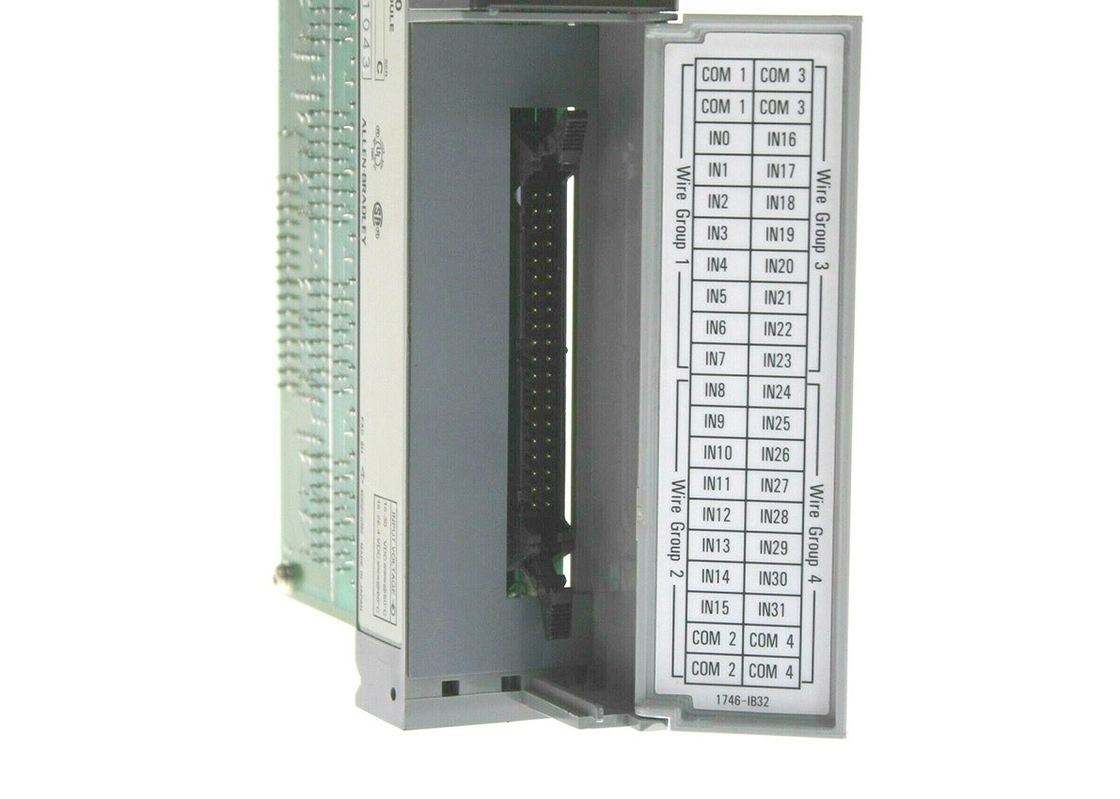

মডিউলটি ইনস্টল করার সময় নিশ্চিত করুন যে চ্যাসি থেকে শক্তি অপসারণ করা হয়েছে কারণ এই মডিউলটি পাওয়ারের অধীনে অপসারণ এবং সন্নিবেশ (আরআইইউপি) সমর্থন করে না।এটি একটি অপসারণযোগ্য টার্মিনাল ব্লকের সাথে আসে যা মডিউলে দূরবর্তী ওয়্যারিংয়ের পাশাপাশি সহজতর রক্ষণাবেক্ষণের অনুমতি দেয় কারণ আরটিবি একই ধরণের অন্য মডিউলে সন্নিবেশের অনুমতি দেয়.
১৭৪৬-আইবি৩২ ব্যাকপ্লেন এবং আই/ও এর মধ্যে ১৫০০ ভোল্ট এসি এ ৬০ সেকেন্ডের জন্য পরীক্ষিত ব্যাকপ্লেন থেকে বিচ্ছিন্নতা প্রদান করে এবং এটিতে ১৫০০ ভোল্ট এসি ডায়েলেক্ট্রিক প্রতিরোধ রয়েছে।তার সার্কিট জুড়ে সর্বনিম্ন ভোল্টেজ চালু অবস্থায় 15.0 ভোল্ট ডিসি এবং তার অফ অবস্থায়, এটির সর্বাধিক ভোল্টেজ ড্রপ 5.0 ভোল্ট ডিসি এবং সর্বাধিক ফুটো বর্তমান 1.5 এমএ।1746-IB32 মডিউলটি অন এবং অফ মোডে তার ইনপুট জুড়ে 3ms এর সর্বাধিক সংকেত বিলম্বের সময় রয়েছে এবং এটির মোট নামমাত্র ইনপুট বর্তমান 5.১ এমএ ২৪ ভোল্ট ডিসি নামমাত্র ভোল্টেজে। The 1746-IB32 has an operating temperature bracket between 0 and 60 degrees Celsius (32 and 140 degrees Celsius) at 5 to 95% non-condensing humidity and it has an operational vibrational withstand of 1G at 5 to 200 Hertz and a shock rating of 30G.
