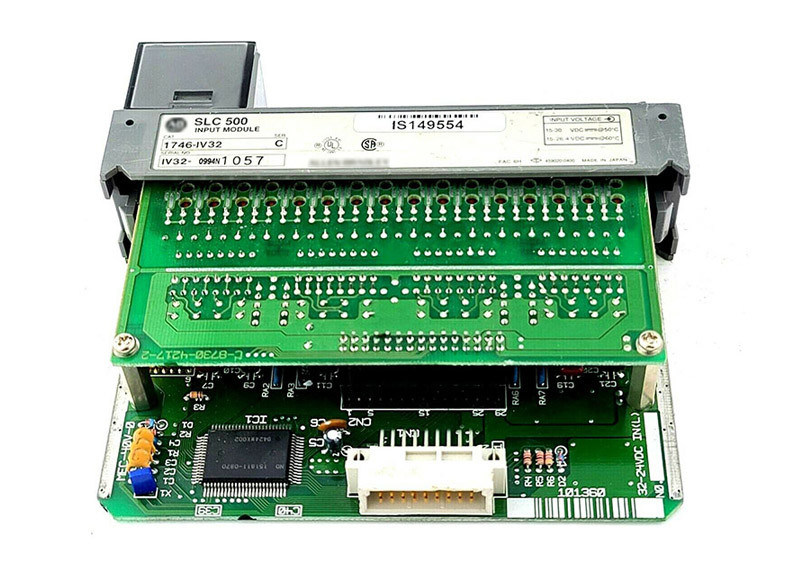

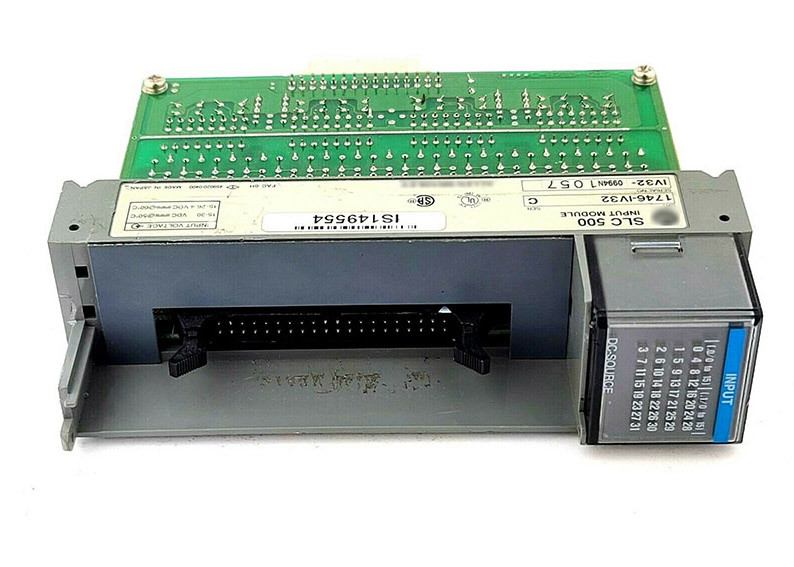

অ্যালেন-ব্র্যাডলি 1746-IV32 ， SLC 500 ডিসক্রিট ইনপুট মডিউল ， 24VDC ইনপুট

১৭৪৬-আইভি৩২ একটি এসএলসি ৫০০ ৩২ চ্যানেল ডিজিটাল ইনপুট মডিউল।এটি একটি 24V ডিসি বর্তমান উত্স ইনপুট মডিউল 32 ইনপুট এবং 8 পয়েন্ট প্রতি ফিউজড সাধারণ যা SLC 500 চ্যাসির যে কোনও স্লটে ফিক্সডএটির একটি অপারেটিং ভোল্টেজ পরিসীমা রয়েছে 15 থেকে 30V DC 50 °C এ এবং 15 থেকে 26.4V DC এর পরিসীমা 60 °C এ এবং এটি 5V DC এ 0.05A এর ব্যাকপ্লেন ড্রাইভ বর্তমান রয়েছে।1746-IV32 একটি অ-পরিবর্তনীয় ইলেকট্রনিকভাবে ফিউজড সাধারণ আছে.5A এবং এটি ব্যাকপ্লেন থেকে 60s 1500V এসি পরীক্ষিত বিচ্ছিন্নতা প্রদান করে।ইনপুট পয়েন্টগুলিতে সিগন্যাল বিলম্বের সর্বাধিক বিলম্বের সময়টি চালু এবং বন্ধ উভয় অবস্থার জন্য 3 এমএস এবং মডিউলের সর্বাধিক অফ-স্টেট বর্তমান 1.5mA. এর সর্বনিম্ন অন-স্টেট ভোল্টেজ 15V DC এবং সর্বাধিক অফ-স্টেট ভোল্টেজ 5V DC। এর নামমাত্র ইনপুট বর্তমান প্রতি পয়েন্টে 5.1mA এবং প্রতিটি পয়েন্টে সর্বাধিক তাপ অপচয় 0।২W মোট ৬.65W পুরো মডিউলের জন্য। 1746-IV32 সিই, সিএসএ, এবং ইউএল-সার্টিফাইড এবং এটি এনইএমএ স্ট্যান্ডার্ড আইসিএস 2-230 গোলমাল প্রতিরোধের সরবরাহ করে। এটি 2 এর কাজের কম্পন সহ্য করতে ডিজাইন এবং পরীক্ষিত।পরীক্ষিত শীর্ষ স্থানচ্যুতি 0 সহ 57-200Hz এ 5G.015 ইঞ্চি এবং 30G এর অপারেটিং শক সহ একটি সর্বোত্তম ফাংশন বজায় রাখে। এটি 5-95% আপেক্ষিক আর্দ্রতার পরিসরে 0 থেকে 60 °C এর মধ্যে একটি কাজের তাপমাত্রা রয়েছে।

AB 1746-IV32 একটি ডিস্ক্রিট ইনপুট মডিউল যা SLC 500 পণ্য পরিসরের একটি উপাদান মডিউল। এই মডিউলটি একটি 24 ভোল্ট ডিসি উত্স ইনপুট মডিউল,ত্রিশ-দুই (32) ইনপুট চ্যানেলের সাথে চার (4) আট (8) চ্যানেলের মধ্যে গ্রুপযুক্ত.

এই মডিউলের প্রতিটি চ্যানেল 50 ডিগ্রি সেলসিয়াসে 15 থেকে 30 ভোল্ট ডিসি এবং 60 ডিগ্রি সেলসিয়াসে 15 থেকে 26.4 ভোল্ট ডিসি ভোল্টেজ পরিসরে কাজ করে। এর ব্যাকপ্লেন বর্তমান খরচ 0।050 Amperes @ 5 ভোল্ট DC এবং 0 Amperes @ 24 ভোল্ট DC 1 মিনিটের জন্য 1500 ভোল্ট এসি এর ব্যাকপ্লেন থেকে একটি চ্যানেল বিচ্ছিন্নতার সাথে.

মডিউলগুলির চ্যানেলগুলিতে অন এবং অফ উভয়ই সাইনালের সর্বাধিক বিলম্ব 3 মিলিসেকেন্ড। সর্বনিম্ন অন-স্টেট ভোল্টেজ 15.0 ভোল্ট ডিসি এবং সর্বাধিক অফ-স্টেট ভোল্টেজ 5।0 ভোল্ট ডিসি এবং সর্বোচ্চ অফ-স্টেট বর্তমান 1.5 মিলিঅ্যাম্পের। এই মডিউলের নামমাত্র ইনপুট বর্তমান 24 ভোল্ট ডিসিতে 5.1 মিলিঅ্যাম্পের। এটিতে 0.20 ওয়াটের একটি পৃথক চ্যানেল তাপ অপসারণ এবং 0.25 ওয়াটের মোট তাপ অপসারণ রয়েছে।

1746-IV32 চার (4) সিরিজে পাওয়া যায় - বিশেষ করে, সিরিজ A, B, C এবং D। সিরিজ A, B, এবং C একটি অভ্যন্তরীণ ইনস্টল করা চার (4) এর অর্থ হল যে অভ্যন্তরীণভাবে ইনস্টল করা,এই সিরিজের অবিচ্ছেদ্য অস্থায়ী ফিউজডি সিরিজের মডিউলগুলির অভ্যন্তরীণ গ্রুপ ফিউজিং নেই।

1746-IV32 যেকোনো SLC 500 চ্যাসিতে ইনস্টল করা যায়। একইভাবে এটি যেকোনো SLC 500 প্রসেসর ইনপুট মডিউল হিসাবে ব্যবহার করা যেতে পারে। এটি একটি স্থানীয় I/O র্যাক, বর্ধিত র্যাক,এবং বিতরণ I/O র্যাক.
