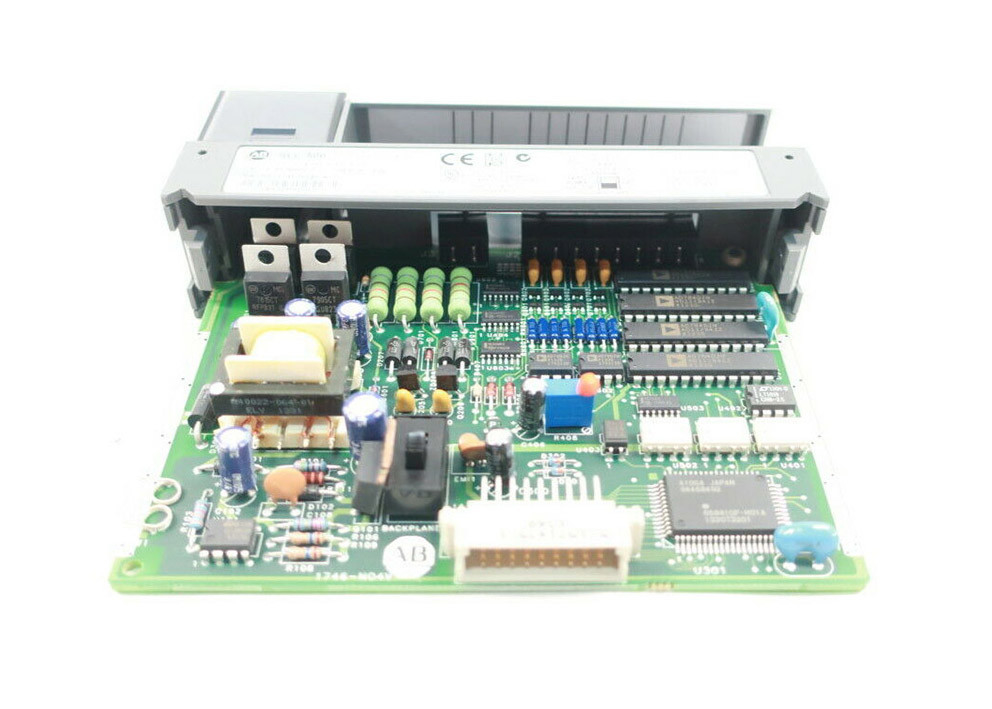

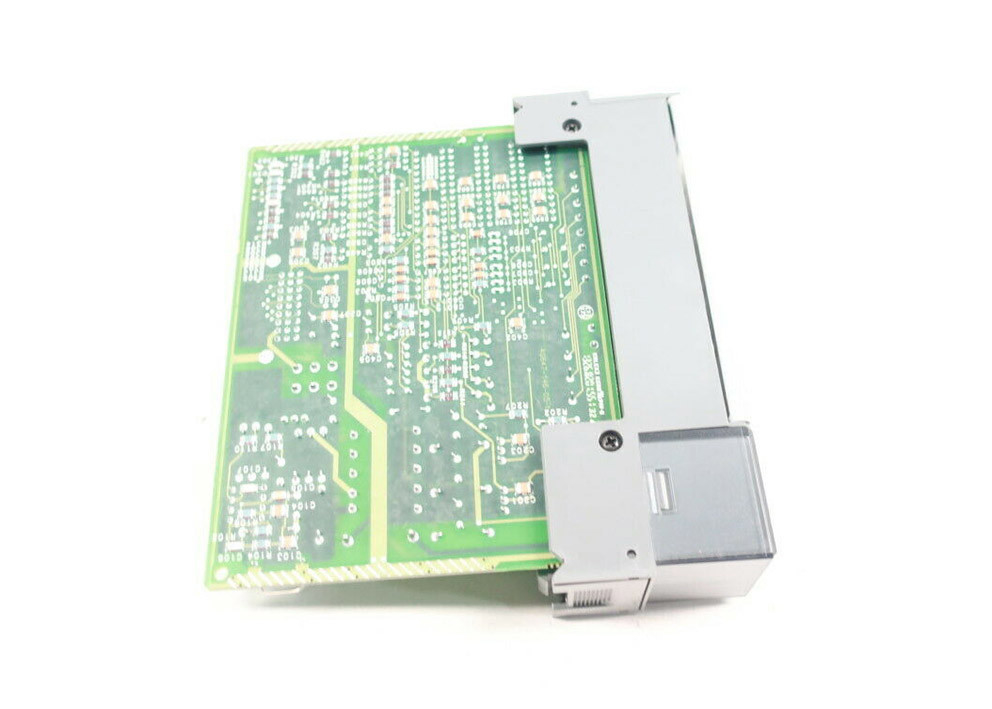

অ্যালেন-ব্র্যাডলি 1746-NO4V , SLC 500 এনালগ আউটপুট মডিউল , 10 ভিডিসি
বিস্তারিত পণ্যের বর্ণনা
ব্র্যান্ড: |
অ্যালেন-ব্র্যাডলি |
মডেল: |
1746-NO4V |
সিরিজ: |
এসএলসি 500 |
মডিউল টাইপ: |
এনালগ আউটপুট মডিউল |
ব্যাকপ্লেন কারেন্ট (5 ভোল্ট): |
55 মিলিঅ্যাম্প |
ব্যাকপ্লেন কারেন্ট (24 ভোল্ট): |
145 মিলিঅ্যাম্প |
আউটপুট ভোল্টেজ: |
-10 থেকে +10ভিডিসি |
সম্পূর্ণ স্কেল আউটপুট: |
10টি ভিডিসি |
লক্ষণীয় করা: |
240VAC বিচ্ছিন্ন রিলে আউটপুট মডিউল, PLCs সলিড স্টেট মাইক্রোকম্পিউটার মডিউল, ESCPP পজিটিভ লজিক আউটপুট মডিউল |
অ্যালেন-ব্র্যাডলি 1746-NO4V, SLC 500 এনালগ আউটপুট মডিউল, 10 VDC
1746-NO4V এর জন্য প্রযুক্তিগত স্পেসিফিকেশন
প্রস্তুতকারক |
রকওয়েল অটোমেশন |
ব্র্যান্ড |
অ্যালেন-ব্র্যাডলি |
পার্ট নম্বর/ক্যাটালগ নম্বর |
1746-NO4V |
সিরিজ |
এসএলসি 500 |
মডিউল টাইপ |
এনালগ আউটপুট মডিউল |
ব্যাকপ্লেন কারেন্ট (5 ভোল্ট) |
55 মিলিঅ্যাম্প |
আউটপুট |
চার (4) |
ব্যাকপ্লেন কারেন্ট (24 ভোল্ট) |
145 মিলিঅ্যাম্প |
আউটপুট ভোল্টেজ |
-10 থেকে +10ভিডিসি |
সম্পূর্ণ স্কেল আউটপুট |
10টি ভিডিসি |
রূপান্তর পদ্ধতি |
R-2R মই |
ভোল্টেজ আউটপুট কোডিং |
-32,768 থেকে +32,764 |
আপডেটের সময় |
512 মাইক্রোসেকেন্ড |
ব্যাকপ্লেন কারেন্ট |
(5 ভোল্ট) 55 মিলিঅ্যাম্প;(24 ভোল্ট ডিসি) 145 মিলিঅ্যাম্প |
রেজোলিউশন |
14 বিট |
রেজোলিউশন |
14 বিট |
পদক্ষেপ প্রতিক্রিয়া |
2.5 মিলিসেকেন্ড |
পদক্ষেপ প্রতিক্রিয়া |
2.5 মিলিসেকেন্ড |
সূচক |
এলইডি |
ইউপিসি |
10662073735929 |
পরিবেষ্টিত অপারেটিং তাপমাত্রা |
0 থেকে 60 ডিগ্রি সেলসিয়াস |
প্রায় 1746-NO4V
অ্যালেন-ব্র্যাডলি 1746-NO4V হল একটি ফোর (4) পয়েন্ট, অ-বিচ্ছিন্ন SLC 500 স্ট্যান্ডার্ড এনালগ ভোল্টেজ আউটপুট মডিউল।এটির আউটপুট পরিসীমা -10 থেকে
10 ভোল্ট -1 LSB DC ব্যাকপ্লেন বর্তমান রেটিং 5 ভোল্টে 55 mA এবং 24 ভোল্টে 145 mA।একটি বাহ্যিক 24 ভিডিসি পাওয়ার সাপ্লাই এর সাথে ব্যবহার করতে পারে
SW1 বাহ্যিক সক্রিয় করে এই মডিউল।ব্যাকপ্লেন শক্তি পর্যাপ্ত হলে, ব্যাকপ্লেন শক্তি এর শক্তি উৎস হিসাবে ব্যবহার করা যেতে পারে
একটি বাহ্যিক সরবরাহের পরিবর্তে মডিউল।1746-NO4V-এ 500 ভোল্ট ডিসি ব্যাকপ্লেন আইসোলেশনের জন্য ফিল্ড ওয়্যারিং এবং সর্বাধিক লোড রিঅ্যাক্ট্যান্স রয়েছে
1 µF এবং সর্বাধিক লোড কারেন্ট 10 mA।
এই মডিউলটি একটি ফ্যাক্টরি ক্যালিব্রেটেড মডিউল এবং এটি একটি 16-বিট টু এর পরিপূরক বাইনারি যোগাযোগ বিন্যাস ব্যবহার করে।1746-NO4V এর মধ্যে আবদ্ধ

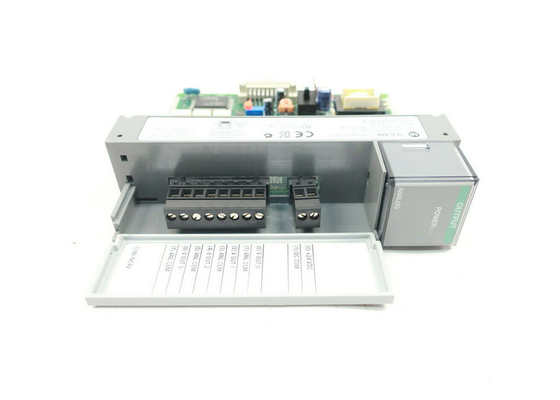

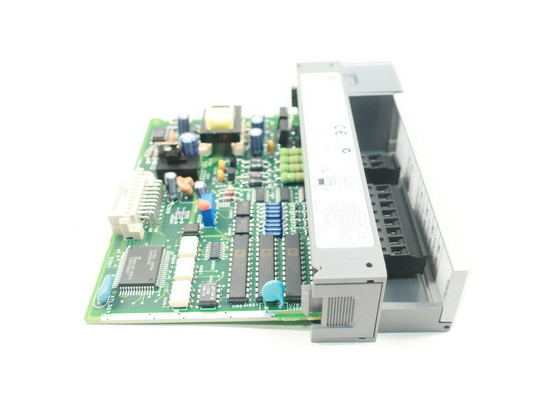

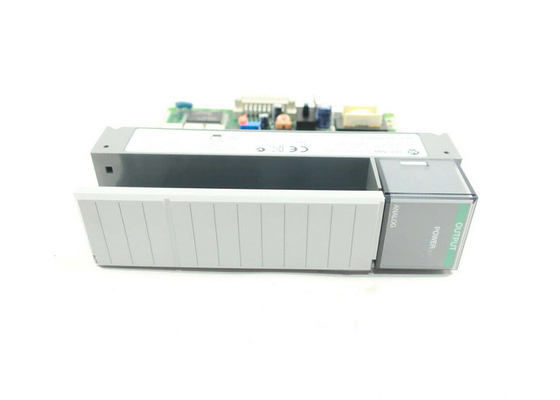

একটি খোলা ধরনের ঘের এবং একটি 1746 চ্যাসিসে মাউন্ট।এটি একটি LED স্থিতি নির্দেশক এবং একটি অপসারণযোগ্য টার্মিনাল ব্লক (RTB) দিয়ে সজ্জিত।
এই মডিউলের জন্য প্রস্তাবিত তারের আকার হল #14 AWG সর্বাধিক তারের আকার।সমান্তরালভাবে থাকা সমস্ত চ্যানেলের জন্য এর আপডেটের সময় হল 512 µs, এবং৷
এটি 95% এ 2.5 ms একটি ধাপ প্রতিক্রিয়া সময় আছে।1746-NO4V-এর অপারেটিং তাপমাত্রা 32 থেকে 140 ডিগ্রি ফারেনহাইট, এর
নন-অপারেটিং তাপমাত্রা -40 থেকে 185 ডিগ্রি ফারেনহাইট এবং অপারেশন এবং স্টোরেজের জন্য এর নন-কন্ডেন্সিং আপেক্ষিক আর্দ্রতা 5
95% পর্যন্ত।1746-NO4V-এর সর্বাধিক সামগ্রিক নির্ভুলতা +/- 54 পিপিএম/ডিগ্রী সেলসিয়াস ফুল স্কেল রয়েছে।
অ্যালেন-ব্র্যাডলি 1746-NO4V মডিউল হল একটি প্রোগ্রামেবল লজিক কন্ট্রোলার (PLC) এনালগ আউটপুট মডিউল যা SLC 500 পণ্যের অন্তর্গত
প্ল্যাটফর্মএই মডিউলের আউটপুট চ্যানেলগুলি -10 থেকে +10VDC সিগন্যাল পর্যন্ত ভোল্টেজ সংকেত তৈরি করে।
এই মডিউলটি চ্যাসিতে ইনস্টল করার সময়, মডিউলটির আদর্শ স্লট বা চ্যাসিস অ্যাসাইনমেন্ট নির্ধারণের জন্য নির্দিষ্ট গাইড ব্যবহার করা যেতে পারে।
পরিবেষ্টিত তাপমাত্রা এবং বৈদ্যুতিক শব্দের মতো দুটি (2) সাধারণ কারণ বিবেচনা করা হয়।বৈদ্যুতিক শব্দের জন্য, মডিউলটি সুপারিশ করা হয়
এসি বা উচ্চ মাত্রার ডিসি ভোল্টেজ থেকে দূরে ইনস্টল করা হবে।উপরন্তু, সিস্টেম পাওয়ার সাপ্লাই থেকে দূরে এই মডিউলটি ইনস্টল করা ভাল।জন্য
পরিবেষ্টিত তাপমাত্রা বিবেচনা, ঘের নীচের কাছাকাছি যে চ্যাসিস প্রস্তাবিত ইনস্টলেশন চ্যাসিস.
এই মডিউল ক্ষমতার অধীনে অপসারণ সমর্থন করে না।যখন বিদ্যুৎ প্রয়োগ করা হয় তখন এই মডিউলটি কখনই সরিয়ে ফেলবেন না কারণ বৈদ্যুতিক আর্কগুলি ঘটতে পারে
ইলেকট্রনিক সার্কিট্রির ক্ষতি।মডিউলটি এর সামনের প্যানেলে ইনস্টল করা রিমুভেবল টার্মিনাল ব্লক (RTB) দিয়েও ইনস্টল করা যেতে পারে।ব্যবহার করুন
14 AWG তার এবং একই টার্মিনালে সর্বোচ্চ দুইটি (2) তারের সীমাবদ্ধতা।এটি সমস্যা সমাধানের জন্য জায়গা প্রদান করার পাশাপাশি হতে হবে
মডিউল কভার বন্ধ করতে সক্ষম।
অ্যানালগ আউটপুটগুলি একটি পিআইডি কন্ট্রোলার আউটপুটে বরাদ্দ করা যেতে পারে, গাণিতিক ক্রিয়াকলাপের ফলাফল বা একটি মানব মেশিন থেকে প্রবেশ করা একটি ম্যানুয়াল মান
ইন্টারফেস (HMI), বা সুপারভাইজরি কন্ট্রোল অ্যান্ড ডেটা অ্যাকুইজিশন (SCADA)।এগুলি নিয়ন্ত্রণ কমান্ডের উত্স।এটাতেও অভ্যস্ত হতে পারে
তাদের পর্যবেক্ষণ, রেকর্ডিং এবং রূপান্তর অ্যাপ্লিকেশন বাস্তবায়নের জন্য অন্যান্য ডিভাইসের রেফারেন্সের জন্য সংকেত পুনরায় প্রেরণ করে।একা থাকার জন্য
যে কন্ট্রোলারগুলির নিয়ন্ত্রণ সমন্বয়ের প্রয়োজন হয় যেমন লোড শেয়ারিং ফাংশন, অ্যানালগ আউটপুট সকলের রেফারেন্স সংকেত পাঠাতে ব্যবহার করা যেতে পারে
জড়িত কন্ট্রোলার এবং ডিভাইস।
