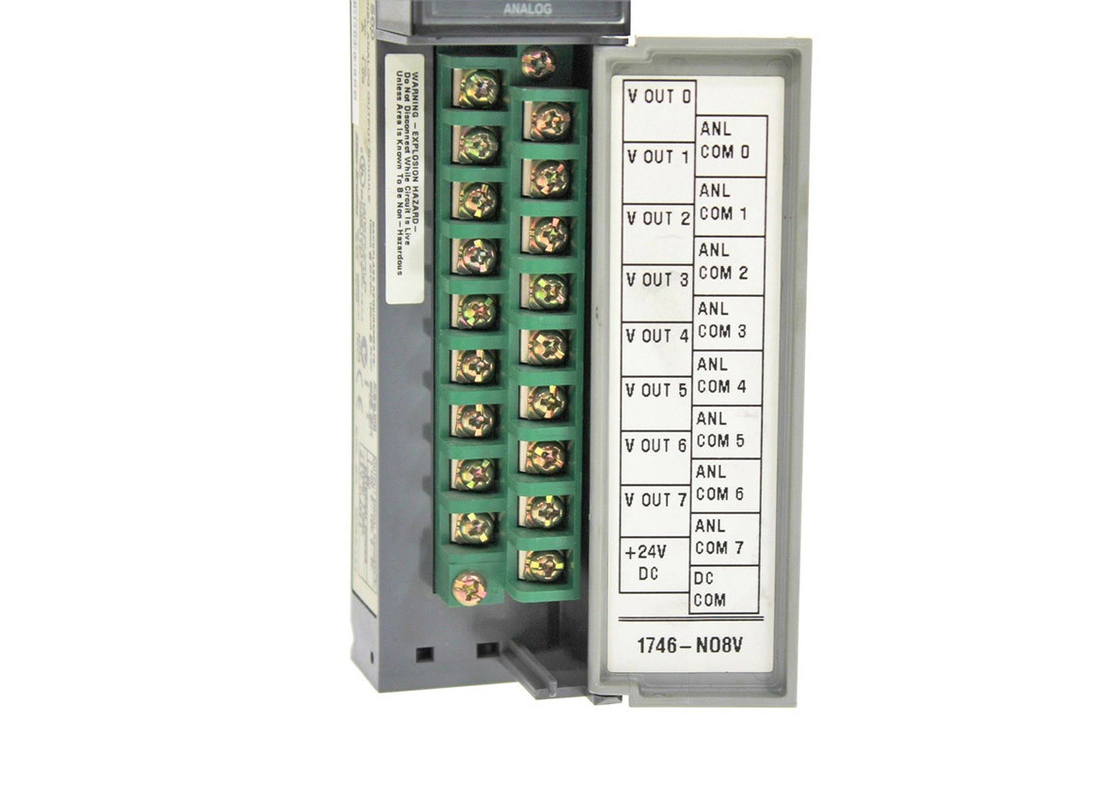

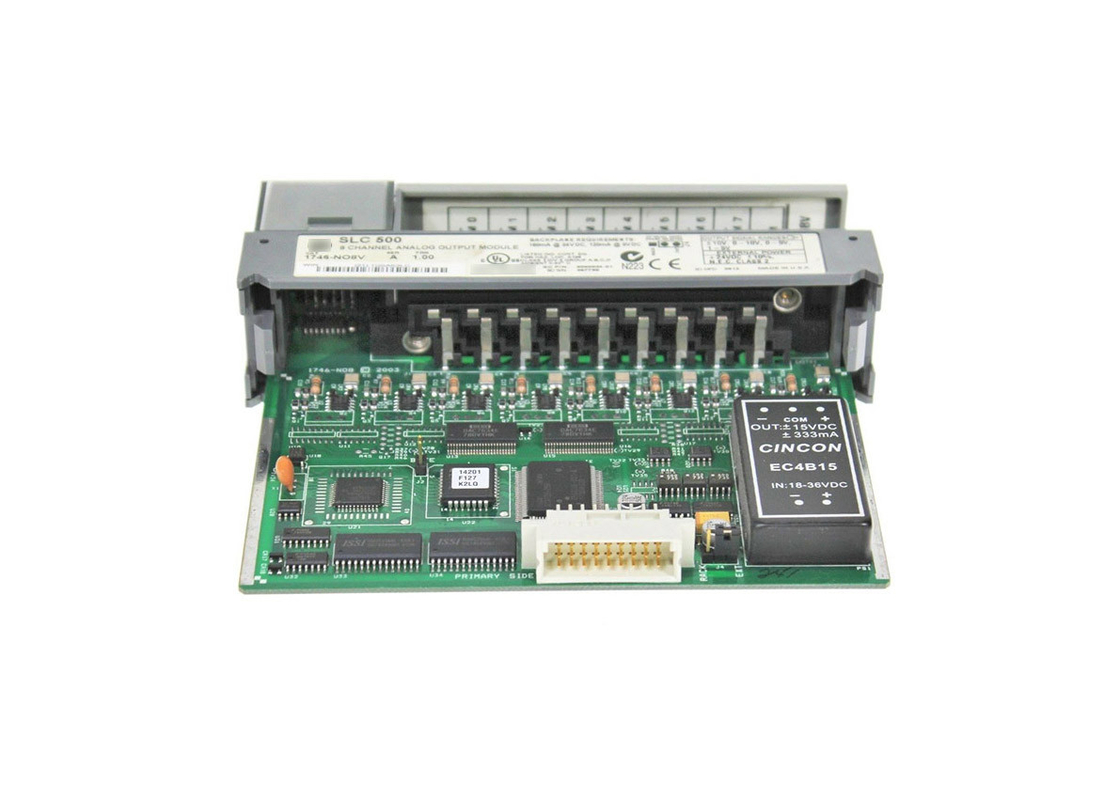

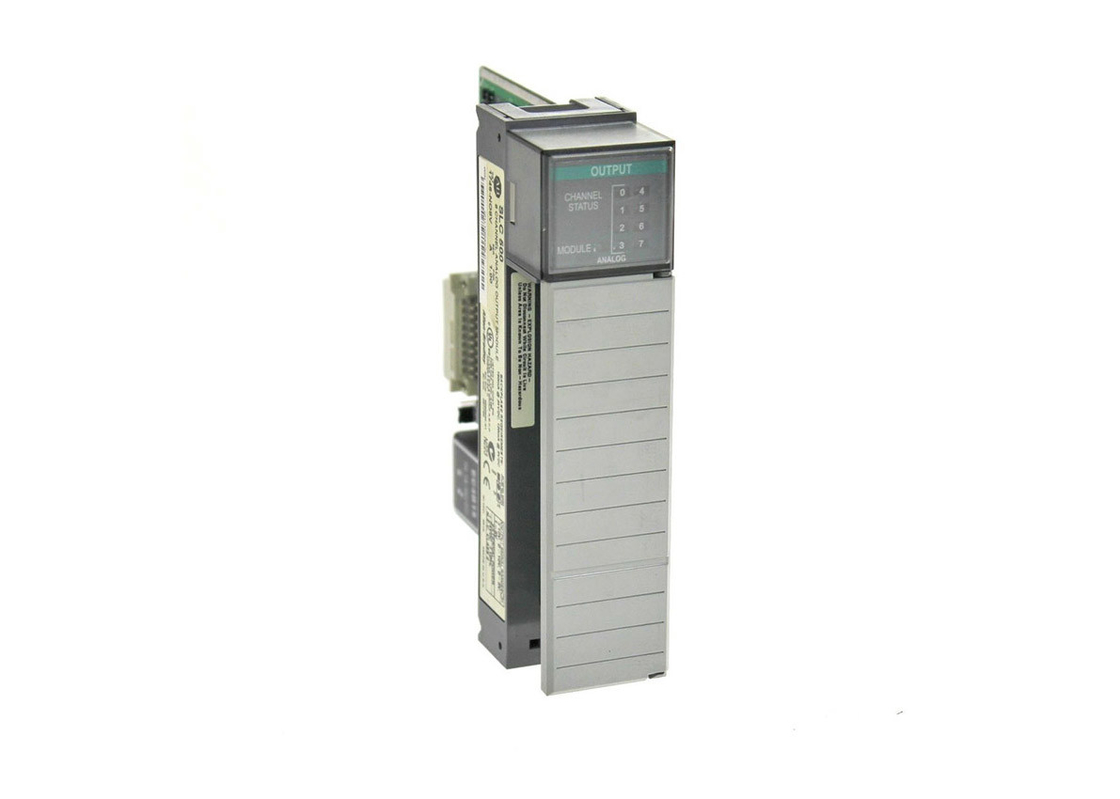

অ্যালেন-ব্র্যাডলি 1746-NO8V ， SLC 500 এনালগ আউটপুট মডিউল ， একক-সমাপ্ত

অ্যালেন-ব্র্যাডলি 1746-NO8V হল একটি এনালগ আউটপুট মডিউল যা SLC 500 কন্ট্রোলারের সাথে ব্যবহারের জন্য সামঞ্জস্যপূর্ণ।এই মডিউলটি ±10.25VDC থেকে ভোল্টেজ আউটপুট সংকেত প্রদান করে।এই মডিউলটি আদর্শভাবে ভালভ, ড্যাম্পার, ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ (VFD), Louvers এবং অ্যানালগ সংকেতগুলির সাথে কাজ করে এমন অন্যান্য ডিভাইসগুলি নিয়ন্ত্রণ করতে ব্যবহৃত হয়।

1746-NO8V-এ 16-বিট বা 320 µV/গণনার রেজোলিউশন সহ আটটি (8) আউটপুট চ্যানেল রয়েছে।এটিতে 32,768 থেকে +32,767 এর আউটপুট কোডিং রয়েছে এবং ডিজিটাল থেকে এনালগ (DAC) রূপান্তর পদ্ধতি হিসাবে একটি বিল্ট-ইন R-2R ল্যাডার নেটওয়ার্কের সাথে আসে।এটিতে 1 ms বা পূর্ণ স্কেলের 0 থেকে 95% এর আউটপুট স্টেপ রেসপন্স রয়েছে 5 ms এর স্বতন্ত্র চ্যানেল আপডেট করার সময় ক্লাস 1 এর জন্য সমস্ত 8 টি চ্যানেল এবং 2 ক্লাসের জন্য 8 টি চ্যানেল আপডেট করার জন্য 10 ms।

1746-NO8V এর সামগ্রিক নির্ভুলতা 0.1% সম্পূর্ণ স্কেলের 25°C এবং 0.2% পূর্ণ স্কেলের 60°C-তে সর্বাধিক সামগ্রিক নির্ভুলতা ড্রিফ্ট ±33 ppm/°C সম্পূর্ণ স্কেলে।এটির লোড পরিসীমা 1K ওহম এবং তার চেয়ে বেশি এবং লোড কারেন্ট 10 mA (সর্বোচ্চ)।

1746-NO8V-এর নির্দিষ্ট নামমাত্র আউটপুট ভোল্টেজগুলি হল -10 থেকে +10VDC;-10.25 থেকে +10.25VDC;0 থেকে 10 ভিডিসি;0 থেকে 5VDC এবং 1 থেকে 5VDC।রূপান্তরিত অ্যানালগ ডেটা, প্রতিটি চ্যানেলের জন্য কনফিগারযোগ্য হল স্কেল্ড ইঞ্জিনিয়ারিং ইউনিট, পিআইডির জন্য স্কেল করা, আনুপাতিক গণনা, 1746-NO4 ফর্ম্যাট এবং ব্যবহারকারী-সংজ্ঞায়িত স্কেল যখন ঐচ্ছিক আউটপুট ডেটা প্যারামিটারগুলি হল ব্যবহারকারীর সংজ্ঞায়িত স্কেল সীমা, আউটপুট ক্ল্যাম্পিং সীমা, আউটপুট অ্যালার্ম সীমা, র‌্যাম্প রেট /সীমা, প্রিসেট ফল্ট মান, ফল্ট অবস্থার অধীনে আউটপুট আচরণ (রিসেট, হোল্ড, প্রিসেট), অ্যালার্ম ল্যাচ এবং ল্যাচড অ্যালার্ম রিসেট করুন।

1746-NO8V এর সামগ্রিক ব্যাকপ্লেন পাওয়ার আউটপুট 5.6W এবং একটি ব্যবহারকারী-ঐচ্ছিক DC পাওয়ার উত্স রয়েছে যার পাওয়ার রেটিং 24V DC।এটির একটি আউটপুট ভোল্টেজ পরিসীমা ±10.25V DC এর মধ্যে রয়েছে এবং এটি 16-বিট (320µV/গণনা) এর চ্যানেল রেজোলিউশন সহ একটি R-2R ল্যাডার ডিজিটাল-টু-অ্যানালগ কনভার্টার ব্যবহার করে।1746-NO8V-এর একটি আউটপুট স্টেপ রেসপন্স টাইম 1ms এবং এটি 8 টি চ্যানেলে সিগন্যাল আপডেট করতে প্রায় 5ms ব্যবহার করে।1746-NO8V-এর আউটপুটগুলিতে লোডের পরিসর 1KΩ এর উপরে যেতে পারে এবং আউটপুটগুলিতে সর্বাধিক লোড কারেন্ট হল 10mA৷1746-NO8V এর একটি আউটপুট প্রতিবন্ধকতা 1Ω এর কম এবং একটি 2.5% (±10.25V) ওভার-রেঞ্জ ক্ষমতা রয়েছে।এটি একটি ±33 ppm/°C ড্রিফ্ট নির্ভুলতার সাথে 0.2% এর সামগ্রিক আউটপুট নির্ভুলতা এবং 0.53 LSB/°C এর অফসেট ড্রিফ্ট ত্রুটির সাথে 0.15% লাভের ত্রুটি অফার করে।1746-NO8V ফিল্ড ওয়্যারিং এবং ব্যাকপ্লেনের মধ্যে সার্কিট আইসোলেশন অফার করে চ্যাসিস রক্ষা করার জন্য এবং প্রসেসরটি 500V DC-তে পরীক্ষা করা হয় এবং মডিউল এবং চ্যানেলের অবস্থা নির্দেশ করতে LED লাইট ব্যবহার করে।5-95% নন-কন্ডেন্সিং আপেক্ষিক আর্দ্রতায় এটির একটি 0-60°C অপারেশনাল তাপমাত্রা পরিসীমা রয়েছে এবং এটি ক্লাস I, বিভাগ 2 বিপজ্জনক অবস্থানে ব্যবহারের জন্য CUL এবং CE-প্রত্যয়িত।1746-NO8V-এর একটি অপারেশনাল শক রেটিং 30G এবং 10-500Hz এ 5G-এর কম্পন রয়েছে।
