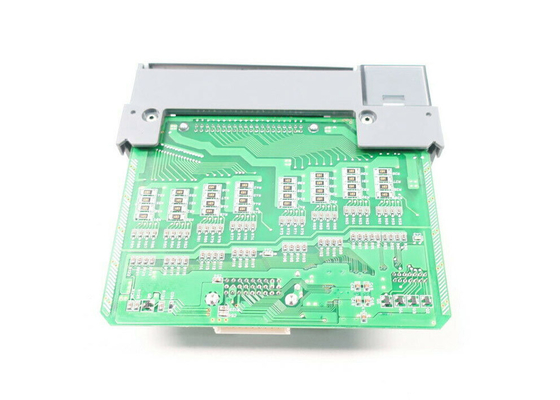

অ্যালেন-ব্র্যাডলি 1746-OB32, SLC 500 ডিজিটাল ডিসি আউটপুট মডিউল, 24VDC
1746-OB32 এর জন্য প্রযুক্তিগত স্পেসিফিকেশন
প্রস্তুতকারক |
রকওয়েল অটোমেশন |
ব্র্যান্ড |
অ্যালেন-ব্র্যাডলি |
পার্ট নম্বর/ক্যাটালগ নম্বর |
1746-OB32 |
সিরিজ |
এসএলসি 500 |
মডিউল টাইপ |
ডিজিটাল ডিসি আউটপুট মডিউল |
আউটপুট |
32 |
ভোল্টেজের পরিধি |
5-50 ভোল্ট ডিসি |
বর্তমান/আউটপুট |
0.5-0.25 amps |
আউটপুট সংখ্যা |
বত্রিশ (32) |
বর্তমান/মডিউল |
8 amps |
পয়েন্ট প্রতি সাধারণ |
ষোল (16) |
ব্যাকপ্লেন কারেন্ট (5 ভোল্ট) |
190 মিলিঅ্যাম্প |
নামমাত্র আউটপুট |
24ভিডিসি |
অ্যাপ্লিকেশন |
উচ্চ বিদ্যুত |
অ্যাপ্লিকেশন |
উচ্চ বিদ্যুত |
পদক্ষেপ প্রতিক্রিয়া |
60 মিলিসেকেন্ডে, 2.5 মিলিসেকেন্ড আউট৷ |
ব্যাকপ্লেন কারেন্ট |
(5 ভোল্ট) 190 mA |
ইউপিসি |
10662468092903 |
সিগন্যাল বিলম্ব, চালু |
0.1 ms |
ইউএনএসপিএসসি |
32151705 |
সংকেত বিলম্ব, বন্ধ |
1.0 ms |
ইলেকট্রনিক সুরক্ষা |
না |
প্রায় 1746-OB32
1746-OB32 হল অ্যালেন-ব্র্যাডলির একটি 32 চ্যানেল ডিজিটাল আউটপুট মডিউল।এটি একটি উচ্চ ঘনত্ব কম বর্তমান ডিসি আউটপুট মডিউল, হতে সামঞ্জস্যপূর্ণ
স্লট 0 ছাড়া 1746 চ্যাসিসের যেকোনো উপলব্ধ স্লটে লাগানো হয়েছে। এটি যে ভোল্টেজ আউটপুট প্রদান করে তা হল 24V DC।1746-OB32-এ 32টি আউটপুট রয়েছে যার প্রতি কমন 16 পয়েন্ট রয়েছে এবং এটির একটি সোর্সিং অপারেশনাল ভোল্টেজ রয়েছে 5 থেকে 50V DC এর মধ্যে।1746-OB32 মডিউল 5V DC-তে ব্যাকপ্লেন কারেন্টের 0.19A ড্র করে
এবং এটি 1500V AC এ 1 মিনিটের জন্য পরীক্ষিত একটি আউটপুট সার্কিট বিচ্ছিন্নতা প্রদান করে।এটি চালু এবং 0.1ms এর সর্বোচ্চ সংকেত বিলম্ব সময় আছে
অফ মোডে 1ms এবং অফ স্টেটে সর্বাধিক সার্কিট কারেন্ট লিকেজ হল 1mA৷
1746-OB32 এর 0-60 ডিগ্রীতে 0.25A আছে।প্রতিটি আউটপুট পয়েন্টে সেলসিয়াস নামমাত্র কারেন্ট এবং প্রতিটি আউটপুটের জন্য ন্যূনতম বর্তমান লোড 1mA
চ্যানেলমডিউলটির গড় 8A নামমাত্র কারেন্ট এবং সাধারণ প্রতি 2A কারেন্ট রয়েছে।ON অবস্থায় সার্কিটে সর্বাধিক ভোল্টেজের ক্ষতি
0.5A তে 1.2V এবং প্রতিটি আউটপুট পয়েন্ট জুড়ে প্রতি 2সেকেন্ডে 1ms পুনরাবৃত্তিযোগ্য এর জন্য এটির 1.0A বৃদ্ধি রয়েছে, প্রতি পয়েন্টে 0.172W শক্তি অপচয় হয়,
এবং মোট মডিউল তাপ অপচয় 6.45W।
দ্য1746-OB32 এরঅপারেটিং তাপমাত্রা 0 থেকে 60 ডিগ্রির মধ্যে।সেলসিয়াস (32 এবং 140 ডিগ্রি ফারেনহাইট) 5-95% নন-কন্ডেন্সিং এ
আর্দ্রতা এবং এটি 10-200Hz এ যথাক্রমে 30G এবং 2.5G এর একটি অপারেটিং শক এবং কম্পন সহ্য করতে পারে।এটিতে একটি C-UL এবং UL তালিকাভুক্ত রয়েছে৷
ক্লাস I, বিভাগ 2, গ্রুপ A, B, C, D বিপজ্জনক অবস্থানের শংসাপত্রের জন্য শিল্প নিয়ন্ত্রণ সরঞ্জাম, এবং NEMA স্ট্যান্ডার্ড ICS-এ রেট করা হয়েছে
2-230 শব্দ প্রতিরোধ ক্ষমতা।
1746-OB32 হল একটি বত্রিশ (32) চ্যানেল ডিসক্রিট ইনপুট মডিউল যা অ্যালেন-ব্র্যাডলি SLC 500 কন্ট্রোলার প্ল্যাটফর্মের জন্য তৈরি করেছে।
এই মডিউলটি প্রাথমিকভাবে পাইলট ল্যাম্প, বাজার, হর্ন, সাইরেন এবং অ্যাকচুয়েটিং ডিভাইসগুলির মতো বিচ্ছিন্ন ডিভাইসগুলিকে শক্তিশালী বা কার্যকর করার উদ্দেশ্যে তৈরি করা হয়েছে
যেমন সোলেনয়েড, মোটর এবং অন্যান্য ডিভাইস।এই মডিউলটির আউটপুট ভোল্টেজ হল 24VDC যা সরাসরি উল্লিখিত ডিভাইসগুলিতে তারযুক্ত হতে পারে
যদি তারা 5-30VDC এর অপারেটিং ভোল্টেজ পরিসীমার মধ্যে থাকে।যদি, আউটপুট ডিভাইসগুলি ডিসি আউটপুটের সাথে সামঞ্জস্যপূর্ণ না হয়, বিশেষত
যদি এটি একটি AC ভোল্টেজের সাথে কাজ করে, এই মডিউলটি এখনও ইন্টারপোজিং ফাংশন প্রয়োগ করে ব্যবহার করা যেতে পারে।ইন্টারপোজিং সহ, একটি 24VDC কয়েল সহ একটি রিলে
এই মডিউলের সাথে সংযুক্ত লোড।সাধারণভাবে খোলা (NO) বা সাধারণত বন্ধ (NC) পরিচিতিগুলি এসি ভোল্টেজের সাথে সংযুক্ত থাকে।
পুরানো তারযুক্ত সিস্টেমে যেখানে বৈদ্যুতিক শব্দ থাকে, ইন্টারপোজিং বাহ্যিক মডিউল বিচ্ছিন্নতা হিসাবেও ব্যবহার করা যেতে পারে।এটি মডিউল রক্ষা করে
বাহ্যিক ক্ষতি বা অবাঞ্ছিত আচরণ থেকে দুর্বল গ্রাউন্ডিং এবং অনথিভুক্ত মেরামত এবং পরিবর্তনের কারণে পুরানো সিস্টেমের ওয়্যারিংয়ের কারণে।

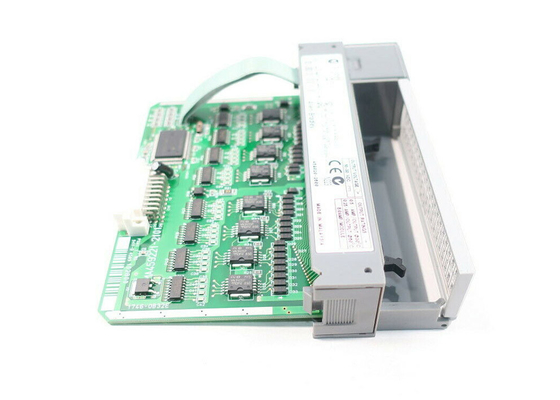

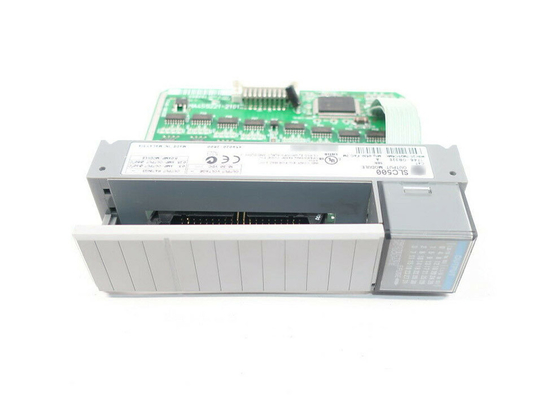

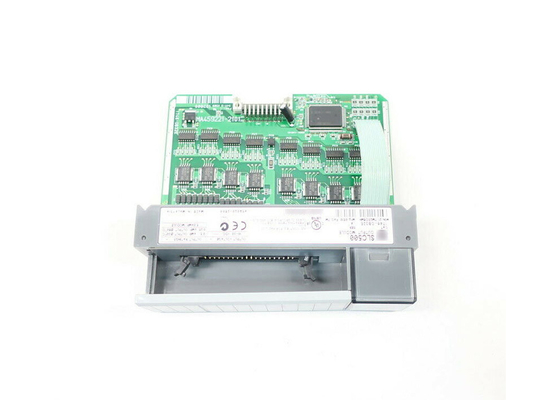

এই মডিউলটি একটি অপসারণযোগ্য টার্মিনাল ব্লক (RTB), অক্টাল ডোর লেবেল, প্রতিটি চ্যানেলের জন্য উত্সর্গীকৃত একটি 32 LED আলো এবং একটি রঙ-কোডেড সহ পাঠানো হয়
মডিউল বার যেখানে অংশ সংখ্যা প্রদর্শিত হয়।এএন অ্যালেন-ব্র্যাডলি 1746-N3 বা 1492 ওয়্যারিং সিস্টেম তৈরি করেছিলেন।এই সংযোগকারী বা তারের সিস্টেম
সঠিক পরিসমাপ্তি নিশ্চিত করতে এই মডিউলটির সাথে সামঞ্জস্যপূর্ণ এবং ব্যবহৃত তারের পর্যাপ্ত আকারও এটি অনুপযুক্ত তারের রোধ করে
প্রাক-একত্রিত এবং নিশ্চিত করে যে মডিউল দরজা টার্মিনাল ওয়্যারিংগুলিকে আচ্ছাদন করতে সক্ষম।অন্যান্য তারগুলিও ব্যবহার করা যেতে পারে তবে বড়
তারের মাপ সামনের প্যানেলটি দখল করবে যা মডিউল দরজা বন্ধ করে এমনকি সমস্যা সমাধান করা কঠিন করে তুলবে।
