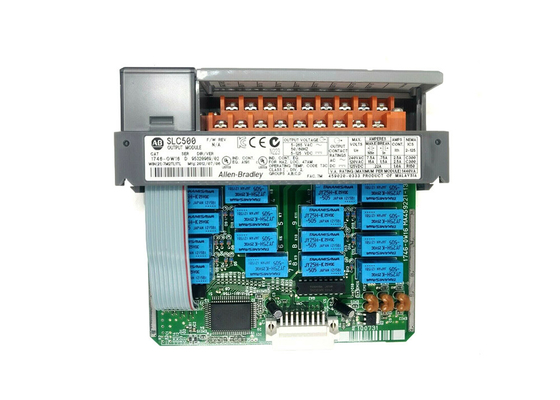

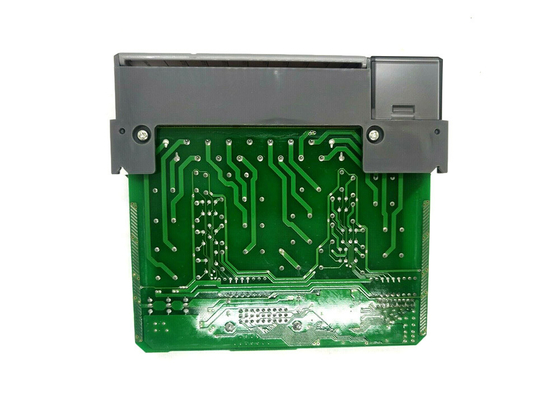

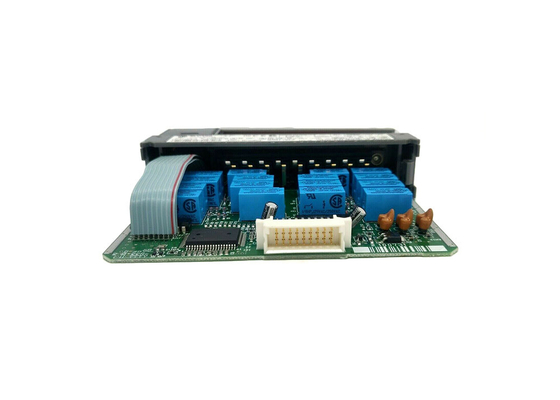

অ্যালেন-ব্র্যাডলি 1746-OW16 ， SLC 500 ডিজিটাল যোগাযোগ আউটপুট মডিউল
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | আমেরিকা |
| পরিচিতিমুলক নাম: | AB |
| মডেল নম্বার: | 1746-OW16 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | মূল বাক্সে নতুন |
| ডেলিভারি সময়: | 5-8 কার্য দিবস |
| পরিশোধের শর্ত: | টি / টি |
| যোগানের ক্ষমতা: | 100 |
|
বিস্তারিত তথ্য |
|||
| ব্র্যান্ড: | আব | মডেল: | 1746-OW16 |
|---|---|---|---|
| সিরিজ: | এসএলসি 500 | মডিউল টাইপ: | ডিজিটাল যোগাযোগ আউটপুট মডিউল |
| আউটপুট: | 16 | বর্তমান/আউটপুট (120 VAC): | 1.5 amps |
| প্রতি গ্রুপে পয়েন্ট: | 8 | আউটপুট প্রকার: | কোনো রিলে যোগাযোগ নেই |
| বিশেষভাবে তুলে ধরা: | 240VAC বিচ্ছিন্ন রিলে আউটপুট মডিউল,PLCs সলিড স্টেট মাইক্রোকম্পিউটার মডিউল,ESCPP পজিটিভ লজিক আউটপুট মডিউল |
||
পণ্যের বর্ণনা
AB 1746-OW16, SLC 500 ডিজিটাল যোগাযোগ আউটপুট মডিউল
1746-OW16 এর জন্য প্রযুক্তিগত বিবরণী
| নির্মাতা | রকওয়েল অটোমেশন |
| ব্র্যান্ড | এ বি |
| পার্ট নম্বর/ক্যাটালগ নম্বর। | 1746-OW16 |
| সিরিজ | এসএলসি ৫০০ |
| মডিউল প্রকার | ডিজিটাল যোগাযোগ আউটপুট মডিউল |
| আউটপুট | 16 |
| অপারেটিং ভোল্টেজ | ৫-২৬৫ ভোল্ট এসি বা ৫-১২৫ ভোল্ট ডিসি |
| গ্রুপের সংখ্যা | 2 |
| গ্রুপ অনুযায়ী পয়েন্ট | 8 |
| আউটপুট প্রকার | এন.ও. রিলে যোগাযোগ |
| অ্যাপ্লিকেশন | রিলে যোগাযোগ আউটপুট (8 প্রতি সাধারণ) |
| বর্তমান/আউটপুট (120 ভিএসি) | 1.৫ এম্পিয়ার |
| পদক্ষেপ প্রতিক্রিয়া | ৬০ মিলিসেকেন্ড ভিতরে, ২.৫ মিলিসেকেন্ড বাইরে |
| বর্তমান/আউটপুট (24VDC) | 1.২ অ্যাম্পিয়ার |
| ইউপিসি | 10662468067079 |
| ব্যাকপ্লেনে বর্তমান | ১৭০-১৮০ মিলিঅ্যাম্পিয়ার |
| UNSPSC | 32151705 |
| সিগন্যাল বিলম্ব, সর্বোচ্চ প্রতিরোধী লোড | চালু = ১০.০ এমএস বন্ধ = ১০.০ এমএস |
| প্রোগ্রামিং সফটওয়্যার | RSLogix 500 |
প্রায় ১৭৪৬-১৭১৬
AB 1746-OW16 হল একটি AB ডিসক্রিট আউটপুট মডিউল যা SLC 500 পণ্য পরিবারের সাথে ব্যবহৃত হয়। এই মডিউলটি একটি রিলে আউটপুট মডিউল বা কখনও কখনও শুকনো যোগাযোগ আউটপুট মডিউল হিসাবে উল্লেখ করা হয়।
এই মডিউলটি এমন অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য আদর্শ যেখানে মিশ্র ভোল্টেজ বিভাগ বিদ্যমান। ভোল্টেজ বিভাগ যেমন ডিসি ভোল্টেজ 5 -125 ভিডিসি এবং 5 -265 ভিএ এর পরিসীমা সহ।এটিতে দুটি (2) ইনপুট গ্রুপ রয়েছে যার প্রতি গ্রুপে একটি (1) সাধারণ টার্মিনাল রয়েছেএই গোষ্ঠীগুলি একটি গ্রুপকে একটি ডিসি ভোল্টেজ দিয়ে কাজ করার অনুমতি দেয় যখন অন্য গ্রুপটি একটি এসি ভোল্টেজ দিয়ে কাজ করে। এটি উভয় ডিসি ভোল্টেজ বা উভয় এসি ভোল্টেজ ইনপুট দিয়েও ব্যবহার করা যেতে পারে।এই মডিউল ব্যবহার interposing সার্কিট্রি বাস্তবায়ন প্রয়োজন দূর করে.
120VAC এর সাথে কাজ করার সময়, ব্রেক অ্যাম্পের রেটিং 15A হয় যখন ব্রেক রেটিং 1.5A হয়। 240VAC এর জন্য, ব্রেক অ্যাম্পের রেটিং 7.5A এবং ব্রেক অ্যাম্পের রেটিং 0.75A হয়।এসি অপারেশনের জন্য ক্রমাগত বর্তমান 2.5 A. যখন 125 VDC এ কাজ করা হয়, তখন যোগাযোগের নামমাত্র 0.22 A এবং বিরতি যোগাযোগের নামমাত্র 1.2 A হয়। 125 VDC এ, ধ্রুবক বর্তমান 1.0 A এবং 2.0 A 24VDC অপারেশনে।প্রতিটি চ্যানেলের জন্য বাহ্যিকভাবে সার্জ সাপ্লাই ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয়এই ডিভাইসগুলির ব্যবহার মডিউলের ক্ষতি রোধ করে, এইভাবে মডিউলের জীবনকাল বাড়ায়।
এসএলসি পণ্য পরিবার RSLogix 500 প্রোগ্রামিং সফটওয়্যার ব্যবহার করে। এই প্রোগ্রামিং সফটওয়্যার দিয়ে, মডিউল, যেমন 1746-OW16 কনফিগার করা যেতে পারে,নিয়ন্ত্রণের প্রয়োজনীয়তা পূরণের জন্য প্যারামিটারযুক্ত এবং প্রোগ্রাম করা.
এবি ১৭৪৬-ওডব্লিউ১৬ হল এবি'র এসএলসি ৫০০ ডিসক্রিট আউটপুট মডিউল। এটিতে ব্যবহৃত হয়। এই মডিউলে ষোল (১৬) রিলে যোগাযোগ আউটপুট রয়েছে যার মধ্যে দুটি (২) গ্রুপে আট (৮) পয়েন্ট রয়েছে।
এই মডিউলটি ইনস্টল করার জন্য রাসায়নিকের সংস্পর্শে না আসা প্রয়োজন কারণ রাসায়নিকগুলি সিলিং উপকরণগুলির সিলিং বৈশিষ্ট্যগুলি হ্রাস করতে পারে। রাসায়নিক ক্ষতির জন্য মডিউলটি পর্যায়ক্রমে পরিদর্শন করুন।
1746-OW16 এর দুটি অপারেটিং ভোল্টেজ রয়েছেঃ 5 - 125V DC এবং 5 - 265V DC। এটি সর্বাধিক প্রতিরোধমূলক লোডের উপর চালু এবং বন্ধ উভয় অবস্থায় 10 এমএস সংকেত বিলম্ব রয়েছে।1746-OW16 অন্যান্য রিলে আউটপুট মডিউল তুলনায় একটি উচ্চতর ব্যাকপ্লেন বর্তমান খরচ আছে. এটিতে 5 ভি ডিসিতে 0.17A ব্যাকপ্লেন বর্তমান খরচ এবং 24 ভি ডিসিতে 0.18A ব্যাকপ্লেন বর্তমান খরচ রয়েছে। এটিতে 5 ভি ডিসিতে সর্বনিম্ন লোড বর্তমান 10 এমএ রয়েছে।1746-OW16 এর সর্বোচ্চ তাপীয় অপচয় 5.৭ ওয়াট। এটিতে মডিউল প্রতি সর্বোচ্চ ধ্রুবক প্রবাহ ১৬ এ।অনুগ্রহ করে প্রতি মডিউল প্রতি ধ্রুবক বর্তমান উল্লেখ করুন যাতে নিশ্চিত করা যায় যে প্রতি মডিউল প্রতি ধ্রুবক বর্তমান সীমিত করা হয় যাতে মডিউল শক্তি 1440VA অতিক্রম করে না.
1746-OW16 ব্যবহার করা সহজ। এটি সামঞ্জস্যপূর্ণ উইন্ডোজ প্রোগ্রামিং সফ্টওয়্যার বা হ্যান্ডহেল্ড টার্মিনাল (এইচএইচটি) ব্যবহার করে কনফিগার করা যেতে পারে। অতএব, আপনি আপনার কম্পিউটার ব্যবহার করে মডিউলটি সেট আপ করতে পারেন।এছাড়াও এটি একটি অপসারণযোগ্য টার্মিনাল ব্লক যা আপনি সহজেই মডিউল কোন তারের বা jumpers আপ তারের করার অনুমতি দেয়অনুগ্রহ করে স্লাইডিং লক, স্ক্রু, থ্রেডেড সংযোগকারী, বা এই পণ্যের সাথে সরবরাহিত সংযোগের জন্য অন্যান্য উপায় ব্যবহার করে মডিউলের বাহ্যিক সংযোগগুলি সুরক্ষিত করুন।
এই মডিউলটি এমন অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য আদর্শ যেখানে মিশ্র ভোল্টেজ বিভাগ বিদ্যমান। ভোল্টেজ বিভাগ যেমন ডিসি ভোল্টেজ 5 -125 ভিডিসি এবং 5 -265 ভিএ এর পরিসীমা সহ।এটিতে দুটি (2) ইনপুট গ্রুপ রয়েছে যার প্রতি গ্রুপে একটি (1) সাধারণ টার্মিনাল রয়েছেএই গোষ্ঠীগুলি একটি গ্রুপকে একটি ডিসি ভোল্টেজ দিয়ে কাজ করার অনুমতি দেয় যখন অন্য গ্রুপটি একটি এসি ভোল্টেজ দিয়ে কাজ করে। এটি উভয় ডিসি ভোল্টেজ বা উভয় এসি ভোল্টেজ ইনপুট দিয়েও ব্যবহার করা যেতে পারে।এই মডিউল ব্যবহার interposing সার্কিট্রি বাস্তবায়ন প্রয়োজন দূর করে.
120VAC এর সাথে কাজ করার সময়, ব্রেক অ্যাম্পের রেটিং 15A হয় যখন ব্রেক রেটিং 1.5A হয়। 240VAC এর জন্য, ব্রেক অ্যাম্পের রেটিং 7.5A এবং ব্রেক অ্যাম্পের রেটিং 0.75A হয়।এসি অপারেশনের জন্য ক্রমাগত বর্তমান 2.5 A. যখন 125 VDC এ কাজ করা হয়, তখন যোগাযোগের নামমাত্র 0.22 A এবং বিরতি যোগাযোগের নামমাত্র 1.2 A হয়। 125 VDC এ, ধ্রুবক বর্তমান 1.0 A এবং 2.0 A 24VDC অপারেশনে।প্রতিটি চ্যানেলের জন্য বাহ্যিকভাবে সার্জ সাপ্লাই ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয়এই ডিভাইসগুলির ব্যবহার মডিউলের ক্ষতি রোধ করে, এইভাবে মডিউলের জীবনকাল বাড়ায়।
এসএলসি পণ্য পরিবার RSLogix 500 প্রোগ্রামিং সফটওয়্যার ব্যবহার করে। এই প্রোগ্রামিং সফটওয়্যার দিয়ে, মডিউল, যেমন 1746-OW16 কনফিগার করা যেতে পারে,নিয়ন্ত্রণের প্রয়োজনীয়তা পূরণের জন্য প্যারামিটারযুক্ত এবং প্রোগ্রাম করা.
এবি ১৭৪৬-ওডব্লিউ১৬ হল এবি'র এসএলসি ৫০০ ডিসক্রিট আউটপুট মডিউল। এটিতে ব্যবহৃত হয়। এই মডিউলে ষোল (১৬) রিলে যোগাযোগ আউটপুট রয়েছে যার মধ্যে দুটি (২) গ্রুপে আট (৮) পয়েন্ট রয়েছে।
এই মডিউলটি ইনস্টল করার জন্য রাসায়নিকের সংস্পর্শে না আসা প্রয়োজন কারণ রাসায়নিকগুলি সিলিং উপকরণগুলির সিলিং বৈশিষ্ট্যগুলি হ্রাস করতে পারে। রাসায়নিক ক্ষতির জন্য মডিউলটি পর্যায়ক্রমে পরিদর্শন করুন।
1746-OW16 এর দুটি অপারেটিং ভোল্টেজ রয়েছেঃ 5 - 125V DC এবং 5 - 265V DC। এটি সর্বাধিক প্রতিরোধমূলক লোডের উপর চালু এবং বন্ধ উভয় অবস্থায় 10 এমএস সংকেত বিলম্ব রয়েছে।1746-OW16 অন্যান্য রিলে আউটপুট মডিউল তুলনায় একটি উচ্চতর ব্যাকপ্লেন বর্তমান খরচ আছে. এটিতে 5 ভি ডিসিতে 0.17A ব্যাকপ্লেন বর্তমান খরচ এবং 24 ভি ডিসিতে 0.18A ব্যাকপ্লেন বর্তমান খরচ রয়েছে। এটিতে 5 ভি ডিসিতে সর্বনিম্ন লোড বর্তমান 10 এমএ রয়েছে।1746-OW16 এর সর্বোচ্চ তাপীয় অপচয় 5.৭ ওয়াট। এটিতে মডিউল প্রতি সর্বোচ্চ ধ্রুবক প্রবাহ ১৬ এ।অনুগ্রহ করে প্রতি মডিউল প্রতি ধ্রুবক বর্তমান উল্লেখ করুন যাতে নিশ্চিত করা যায় যে প্রতি মডিউল প্রতি ধ্রুবক বর্তমান সীমিত করা হয় যাতে মডিউল শক্তি 1440VA অতিক্রম করে না.
1746-OW16 ব্যবহার করা সহজ। এটি সামঞ্জস্যপূর্ণ উইন্ডোজ প্রোগ্রামিং সফ্টওয়্যার বা হ্যান্ডহেল্ড টার্মিনাল (এইচএইচটি) ব্যবহার করে কনফিগার করা যেতে পারে। অতএব, আপনি আপনার কম্পিউটার ব্যবহার করে মডিউলটি সেট আপ করতে পারেন।এছাড়াও এটি একটি অপসারণযোগ্য টার্মিনাল ব্লক যা আপনি সহজেই মডিউল কোন তারের বা jumpers আপ তারের করার অনুমতি দেয়অনুগ্রহ করে স্লাইডিং লক, স্ক্রু, থ্রেডেড সংযোগকারী, বা এই পণ্যের সাথে সরবরাহিত সংযোগের জন্য অন্যান্য উপায় ব্যবহার করে মডিউলের বাহ্যিক সংযোগগুলি সুরক্ষিত করুন।
1746-OW16 এর প্রযুক্তিগত বর্ণনা
AB 1746-OW16 একটি SLC 500 ডিজিটাল যোগাযোগ আউটপুট মডিউল। এই ডিজিটাল যোগাযোগ আউটপুট মডিউল একটি অপারেটিং ভোল্টেজ 5-265 ভোল্ট এসি বা 5-125 ভোল্ট ডিসি এবং 16 এনও রিলে যোগাযোগ আউটপুট আছে।এটি রিলে যোগাযোগ আউটপুট (8 প্রতি সাধারণ) অ্যাপ্লিকেশন জন্য উদ্দেশ্যে করা হয়.
