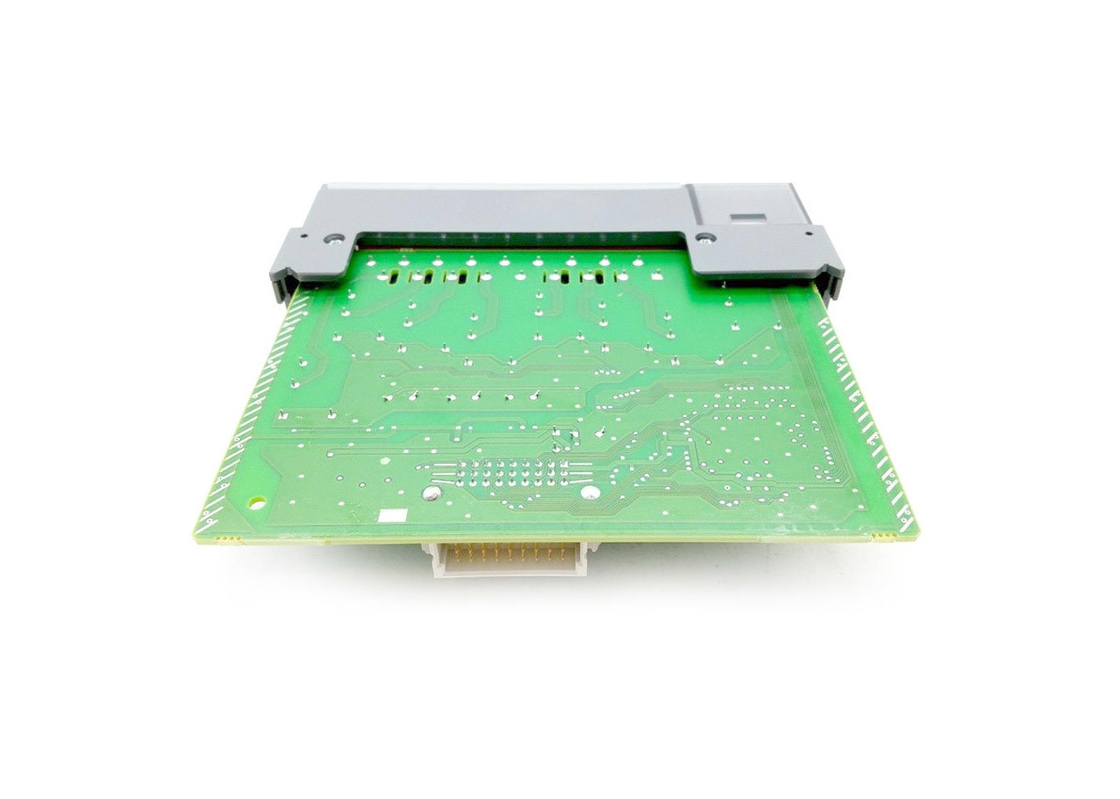

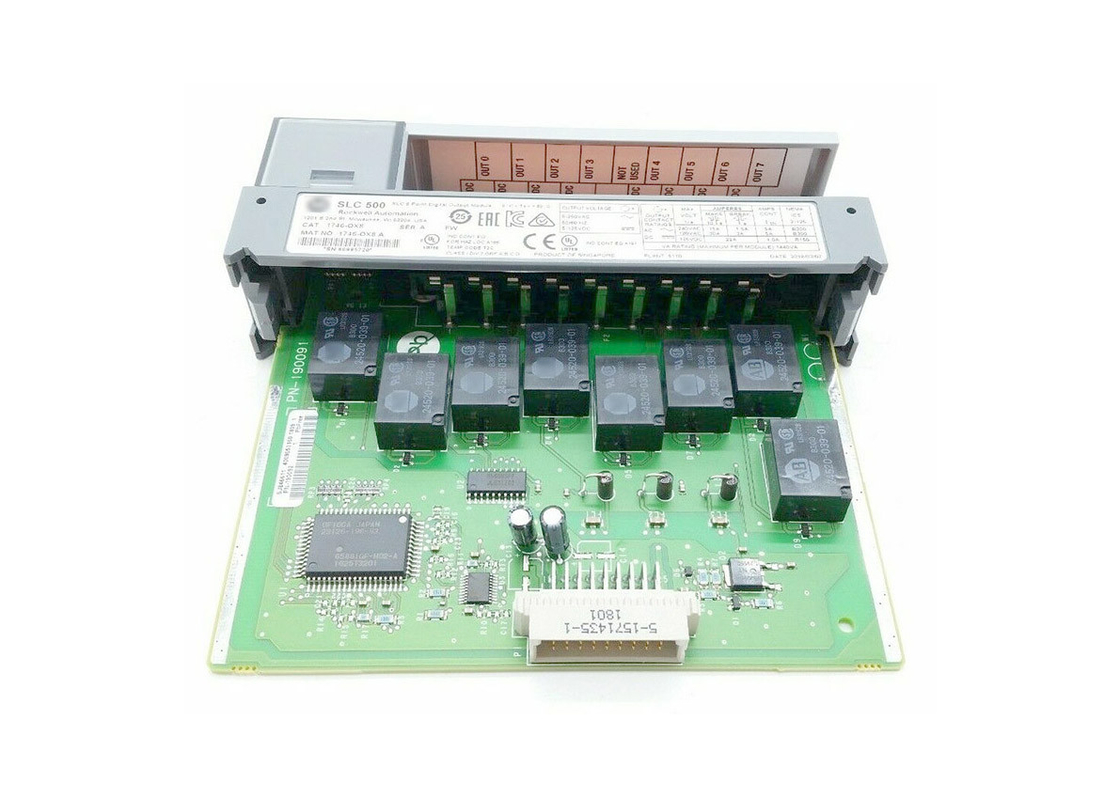

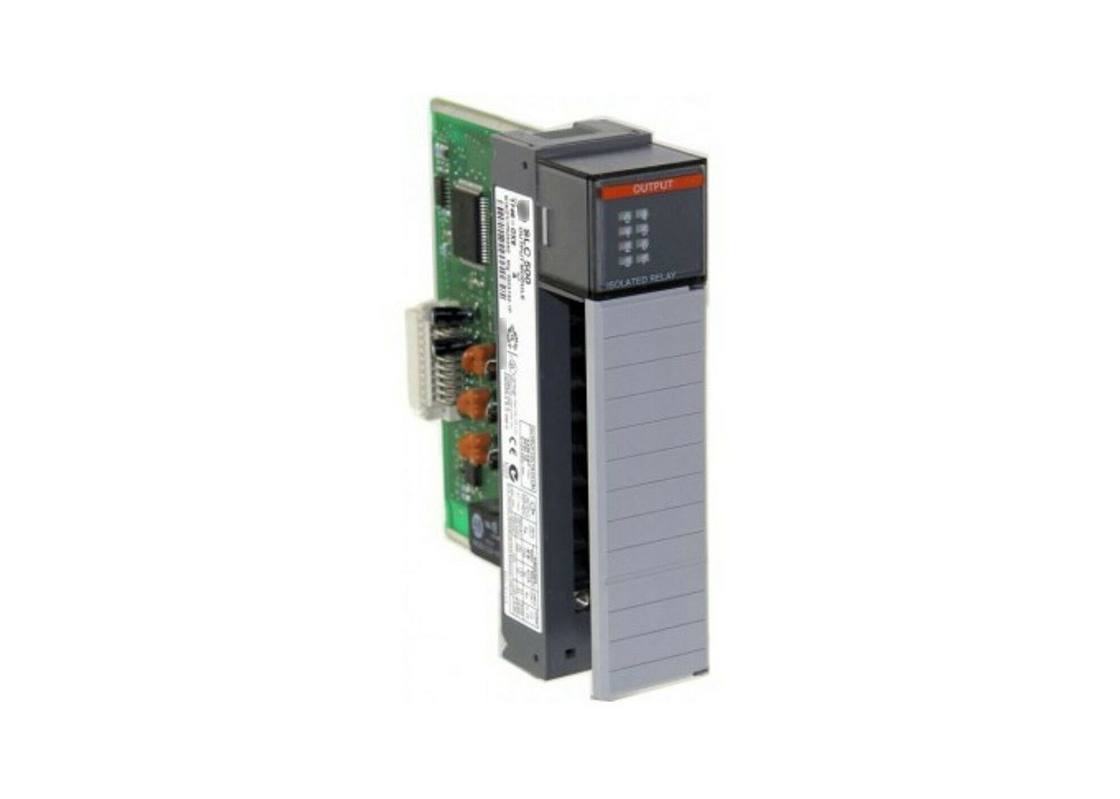

অ্যালেন-ব্র্যাডলি 1746-OX8 ， SLC 500 ডিজিটাল যোগাযোগ আউটপুট মডিউল

এবি ১৭৪৬-ওএক্স৮ একটি এসএলসি ৫০০ ডিজিটাল আই/ও মডিউল। এই আউটপুট মডিউলটি ৮টি হাই-কুরেন্ট রিলে যোগাযোগ আউটপুট সহ আসে যা স্বতন্ত্রভাবে বিচ্ছিন্ন। এটি একটি এনও।রিলে আউটপুট মডিউল 120 ভোল্ট এসি এবং সর্বোচ্চ 15 এ এবং 1 এ এসিতে তৈরি এবং বিরতিতে সর্বোচ্চ 30 এ এর সাথে রিলে যোগাযোগের নামকরণ সহ.5 একটি বিরতি 240V এসি এ। উভয় এসি ভোল্টেজের জন্য একটি অবিচ্ছিন্ন 5 এ এ, মডিউলের একটি 3600 VA এবং 360 VA এর বিরতি রয়েছে। ডিসি ভোল্টেজের জন্য সর্বাধিক তৈরি এবং বিরতি 0 হয়।22 A 125 ভোল্ট ডিসি এবং উভয় 1.2 A প্রতিটি 24 ভোল্ট DC এ। অবিচ্ছিন্ন 1 A 125 ভোল্ট DC এ এবং 2 A 24 ভোল্ট DC এ উভয়ই 28 VA এর একটি তৈরি এবং বিরতি আছে। স্থিতি সূচক এই মডিউল সহ উপলব্ধ।এটি একটি চ্যাসি মধ্যে মাউন্ট করা যেতে পারে এবং একটি খোলা টাইপ ঘরের আছে. আপনি শুধুমাত্র যখন শক্তি চ্যাসি প্রয়োগ করা হয় না মডিউল ইনস্টল এবং অপসারণ করতে ভুলবেন না।

এটিতে 120 ভোল্ট এসিতে 3 এ এর আউটপুট বর্তমান এবং 24 ভোল্ট ডিসিতে 1.2 এ এর আউটপুট বর্তমান রয়েছে। এই মডিউলের অপারেটিং ভোল্টেজ 5-125 ভি এসি এবং 5 থেকে 265 ভোল্ট ডিসি পর্যন্ত।5 ভোল্ট ডিসি এ ব্যাকপ্লেন বর্তমান খরচ 0.085 এ এবং 0.090 এ 24 ভোল্ট ডিসিতে। এটিতে অফ এবং অন উভয়ের জন্য 10 মিলিসেকেন্ডের সর্বাধিক প্রতিরোধমূলক লোড সংকেত বিলম্ব রয়েছে।এই মডিউলের সর্বনিম্ন লোড বর্তমান 5 ভোল্ট ডিসি এ 10 mA এবং তার সর্বোচ্চ অফ-স্টেট ফুটো 0 mAমনে রাখবেন যে মডিউল প্রতি ধ্রুবক বর্তমান 1440 VA সীমাবদ্ধ করা উচিত।এই মডিউল একটি NEMA মান ICS 2 থেকে 230 শব্দ অনাক্রম্যতা এবং 1500 ভোল্টের ইলেক্ট্রো অপটিক্যাল বিচ্ছিন্নতা আছে I / O টার্মিনাল এবং নিয়ন্ত্রণ লজিকএই মডিউলের অপারেটিং তাপমাত্রা পরিসীমা, বিশেষ করে সিস্টেমের আশেপাশের বায়ুর জন্য, 0 থেকে 60 ডিগ্রি সেলসিয়াস এবং স্টোরেজ তাপমাত্রা -40 থেকে 85 ডিগ্রি সেলসিয়াস পর্যন্ত।তার অপারেটিং কম্পন 0 এর একটি স্থানচ্যুতি আছে.015 ইঞ্চি সর্বোচ্চ 5 থেকে 57 হার্টজ এবং 57-2000 হার্টজ এ 2.5 গ্রাম ত্বরণ। এই মডিউলটির অপারেটিং শক 10 গ্রাম। 1746-OX8 মডিউলের একটি তাপ অপসারণ রয়েছে 0.825 ওয়াট প্রতি পয়েন্ট,ন্যূনতম বিচ্ছিন্নতা ২.৫৯০ ওয়াট, এবং মোট অপচয় ৮.৬০ ওয়াট।
