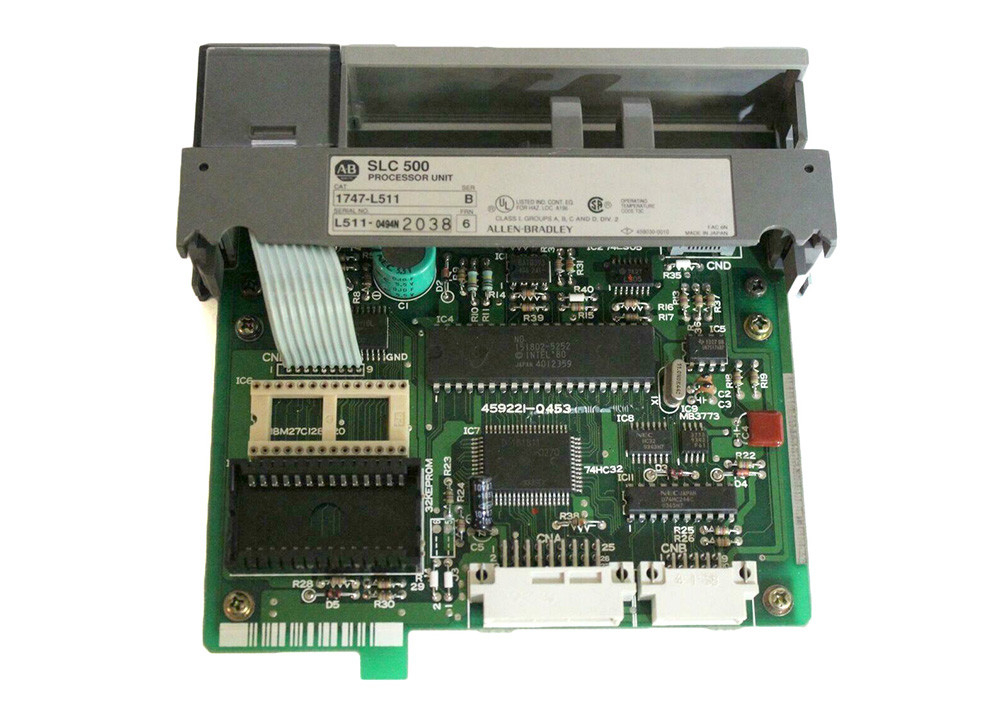

অ্যালেন-ব্র্যাডলি 1747-L511 ， SLC 500 মডুলার হার্ডওয়্যার ， 0 থেকে 60 ডিগ্রি সেলসিয়াস

অ্যালেন ব্র্যাডলি ১৭৪৭-এল৫১১ একটি এসএলসি ৫/০১ প্রসেসর এবং এসএলসি ৫০০ সিস্টেমের অংশ। এটি একটি ছোট, ব্যবহার করা সহজ প্রসেসর যা ছোট প্রক্রিয়া নিয়ন্ত্রণ সহ বিস্তৃত অ্যাপ্লিকেশন সহ,উপাদান হ্যান্ডলিংএটিতে একটি পিএলসি-৫ প্রসেসর ভিত্তিক উন্নত নির্দেশনা সেট রয়েছে এবং এটি একা বা SCADA অ্যাপ্লিকেশনের জন্য সর্বত্র বিতরণ করা যেতে পারে।

১৭৪৭-এল৫১১ প্রসেসরটির মোট ইউজার মেমরি ১ কে। এটিতে ৯৬০ টি পর্যন্ত স্থানীয় ডিজিটাল আই / ও রয়েছে; প্রতি কীওয়ার্ডের জন্য এর প্রোগ্রাম স্ক্যানের সময় ৮ মিলিসেকেন্ড এবং এটিতে ২.৬ মিলিসেকেন্ডের আই / ও স্ক্যানের সময় রয়েছে।৫ ভোল্ট ডিসিতে ৩৫০ এমএ এবং ২৪ ভোল্ট ডিসিতে ১০৫ এমএ এর ব্যাকপ্লেন বর্তমান, এটিতে সর্বাধিক 3 টি স্থানীয় I / O চ্যাসি রয়েছে যার মধ্যে সর্বাধিক 30 টি মডিউল I / O স্লট স্থানীয় I / O চ্যাসিতে রয়েছে। যোগাযোগের জন্য, এটি DH-485 ব্যবহার করে যা কেবল বার্তা প্রেরণ বা গ্রহণ করতে পারে তবে এটি শুরু করতে পারে না।প্রোগ্রামিংয়ের জন্য, এটি RSLogix 500 সফটওয়্যার সমর্থন করে।

এই মডিউলটি 1746-BLM, 1746-BTM, 1746-MPM, 1746-HS, 1746-HSCE, 1746-QV, 1747-SN, 1747-SDN, বা 1747-SCNR15 মডিউলগুলির সাথে সামঞ্জস্যপূর্ণ নয়।এটি পরিষ্কার এবং শুষ্ক শিল্প পরিবেশে ব্যবহারের জন্য ডিজাইন করা হয়েছে, 0-60 ডিগ্রি সেলসিয়াস অপারেটিং তাপমাত্রা এবং 30 গ্রাম অপারেটিং শক সঙ্গে। এটি 1747-L514 মডিউল জন্য একটি ব্যাটারি ব্যাকআপ এবং 1747-L511 মডিউল জন্য একটি ক্যাপাসিটার ব্যাকআপ আছে,এবং লাল পিসি রান অন্তর্ভুক্ত, CPU FAULT, FORCED I/O এবং BATTERY LOW, সমস্যা সমাধান এবং নির্ণয়ের জন্য LED অবস্থা সূচক।

১৭৪৭-এল৫১১ হল এসএলসি ৫০০ এর মডুলার স্টাইলের হার্ডওয়্যারের এন্ট্রি-লেভেল প্রসেসর।এই প্রসেসরের সবচেয়ে মৌলিক বৈশিষ্ট্য রয়েছে যার একটি 1KB মেমরি রয়েছে যা এটিকে 3940 IO সংকেত পর্যন্ত পরিচালনা করতে সক্ষম করে. যাইহোক, এই মডিউলটি রিমোট I/O টোপোলজি বাস্তবায়ন সমর্থন করে না। এটি কেবলমাত্র যেকোনো ধরণের সর্বাধিক তিন (3) SLC চ্যাসি বা সর্বাধিক 30 IO স্লট দ্বারা প্রসারিত হতে পারে।এই প্রসেসর ইউএল তালিকাভুক্ত মার্কিন যুক্তরাষ্ট্র এবং কানাডিয়ান নিরাপত্তা মান, সিই-সম্মত, এবং সি-টিক চিহ্নিত।

এই প্রসেসরটিতে ইলেকট্রিক্যাললি ইরেজেবল প্রোগ্রামযোগ্য রিড-ওনলি মেমোরি (EEPROM) এর মেমরি ব্যাক-আপ অপশন রয়েছে যা মূলত একটি অ-অস্থায়ী মেমরি, This non-volatile memory may be used to permanently store a the Programmable Logic Controller (PLC) program to prevent accidental deletion that is commonly caused by power surges and draining of the battery. এটি একটি পাওয়ার চক্র শুরু হওয়ার প্রতিটি সময় স্বয়ংক্রিয়ভাবে ব্যবহারকারী প্রোগ্রাম লোড করার জন্য কনফিগার করা যেতে পারে।

এই প্রসেসরটির ইন্টিগ্রেটেড মেমোরি হল র্যান্ডম অ্যাক্সেস মেমোরি (RAM) যা একটি লিথিয়াম ব্যাটারি দ্বারা বজায় রাখা হয় যা দুই (2) বছর পর্যন্ত স্থায়ী হতে পারে।ব্যাটারি চার্জ ব্যাটারি নিম্ন LED আলো দ্বারা নির্দেশিত হয় যা ব্যাটারি ভোল্টেজ কম যখন সক্রিয়. এই ব্যাটারিটি 1747-BA এর সাথে প্রতিস্থাপনযোগ্য তবে, শক্তি সরিয়ে দিয়ে ব্যাটারিটি প্রতিস্থাপন করবেন না। প্রতিস্থাপনের সময় প্রসেসরটি সক্রিয়ভাবে চালিত হতে হবে অন্যথায়, ব্যবহারকারী প্রোগ্রামগুলি মুছে ফেলা হবে।

এই প্রসেসরটিতে ব্যাটারি সূচক ছাড়াও অন্যান্য ইনস্টল করা এলইডি স্থিতি সূচক রয়েছে। এই সূচকগুলির মধ্যে রয়েছে রান, সিপিইউ ত্রুটি এবং জোরপূর্বক আই / ও।
