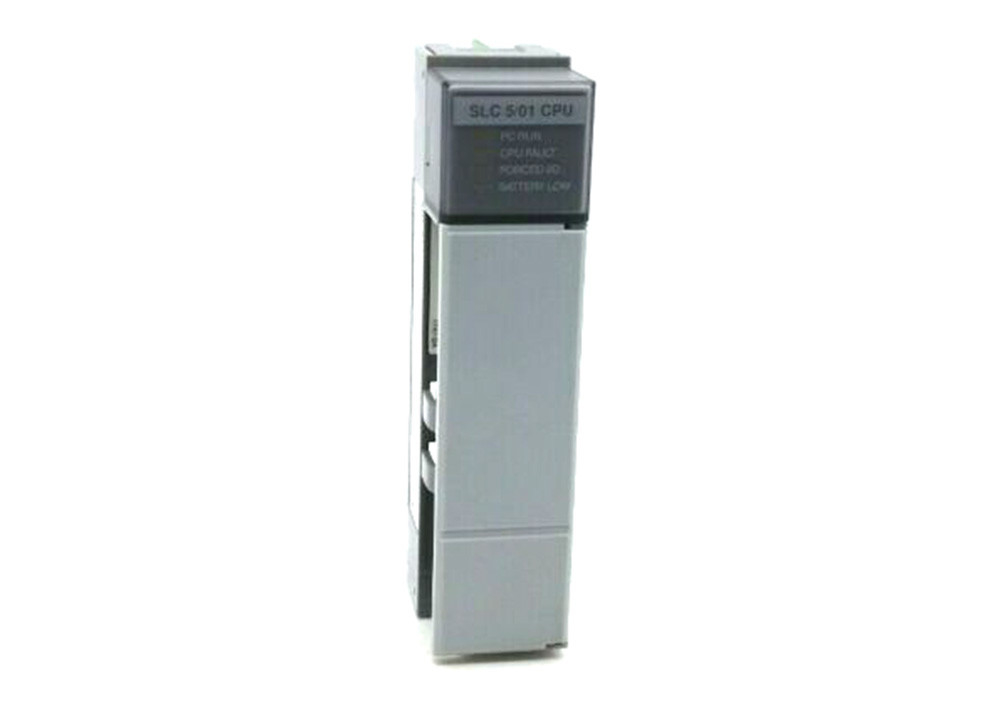

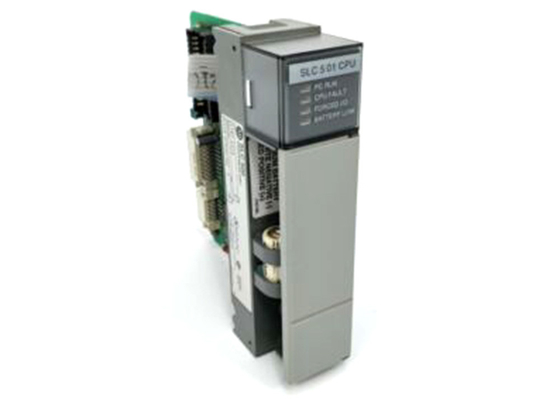

অ্যালেন-ব্র্যাডলি 1747-L514 ， SLC 500 প্রসেসর 17 1746 চ্যাসির স্লট 0
বিস্তারিত পণ্যের বর্ণনা
| ব্র্যান্ড: |
আব |
মডেল: |
1747-L514 |
| সিরিজ: |
এসএলসি 500 |
পণ্যের বর্ণনাঃ: |
SLC 500 মডুলার স্টাইলের হার্ডওয়্যার প্রসেসর ইউনিট |
| প্রোগ্রাম মেমরি: |
4 কে |
মেমরির ধরন:: |
ক্যাপাসিটর-ব্যাকড RAM মেমরি |
| I/O স্ক্যান সময়: |
2.6 মিলিসেকেন্ড |
I/O চ্যাসিস: |
3 |
| বিশেষভাবে তুলে ধরা: |
5V ডিসি ডিজিটাল আই ও মডিউল, পিএলসি বিচ্ছিন্ন রিলে আউটপুট মডিউল, পিসিএম সলিড স্টেট মাইক্রোকম্পিউটার মডিউল |
AB 1747-L514, এসএলসি 500 প্রসেসর, স্লট 0 1746 চ্যাসির
1747-L514 এর জন্য প্রযুক্তিগত বিবরণী
| নির্মাতা |
রকওয়েল অটোমেশন |
| পার্ট নম্বর/ক্যাটালগ নম্বর। |
1747-L514 |
| ব্র্যান্ড |
এ বি |
| পণ্যের বর্ণনাঃ |
এসএলসি ৫০০ মডুলার স্টাইলের হার্ডওয়্যার প্রসেসর ইউনিট |
| প্রোগ্রামিং সফটওয়্যার: |
RSLogix 500 |
| প্রোগ্রাম মেমরি |
৪ কে |
| সর্বাধিক মডিউল সংখ্যাঃ |
৩০টি মডিউল |
| মেমরি টাইপঃ |
ক্যাপাসিটর সমর্থিত র্যাম মেমরি |
| সম্প্রসারণ মেমরিঃ |
1747-M1 - 1 K ব্যবহারকারী শব্দ EEPROM; 1747-M2 - 4 K ব্যবহারকারী শব্দ EEPROM |
| অ্যাডাপ্টারের সকেটঃ |
১৭৪৭-এম৫ |
| নির্দেশনা সহায়তাঃ |
বিট; টাইমার এবং কন্ট্রোলার; তুলনা; বেসিক গণিত; সরান, অনুলিপি করুন এবং বিট শিফট করুন; সিকোয়েন্সার; জাম্প এবং সাবরুটিন; |
| নির্ধারিত স্লটঃ |
স্লট ০ |
| ব্যাকপ্লেনে বর্তমানঃ |
0.090 A 5VDC এ |
| সিরিজ |
এসএলসি ৫০০ |
| মডিউল প্রকার |
এসএলসি ৫/০১ প্রসেসর |
| I/O |
৯৬০ সর্বোচ্চ |
| অ্যানালগ আই/ও |
480 |
| ব্যবহারকারীর মেমরি |
4,000 নির্দেশাবলী |
| প্রোগ্রাম স্ক্যান সময় |
৮ মিলিসেকেন্ড |
| I/O স্ক্যানের সময় |
2.6 মিলিসেকেন্ড |
| I/O চ্যাসি |
3 |
| চ্যাসি মডিউল স্লট |
30 |
| যোগাযোগ |
DH-485 |
| ব্যাকআপ মেমরি |
EEPROM |
| ব্যাকপ্লেন বর্তমান (5 ভোল্ট ডিসি) |
৩৫০ মিলিঅ্যাম্পিয়ার |
| ব্যাকপ্লেন বর্তমান (24 ভোল্ট ডিসি) |
১০৫ মিলিঅ্যাম্পিয়ার |
| অপারেটিং তাপমাত্রা |
০-৬০ সেলসিয়াস |
| ইউপিসি |
10662073748271 |
প্রায় ১৭৪৭-১৫১৪
AB 1747-L514 একটি SLC 500 প্রসেসর ইউনিট। এই মডিউলটি একটি SLC 5/01 কন্ট্রোলার নামেও পরিচিত যা একটি একক স্লট প্রস্থ কন্ট্রোলার। এটি 1746 মডিউলার চ্যাসির 0 স্লটে মাউন্ট করা হয়।এটি একটি 4K ইউজার মেমরি এবং এমবেডেড DH-485 যোগাযোগ ইন্টারফেস সঙ্গে আসে.
1747-L514 ছোট এবং মাঝারি অটোমেশন প্রয়োজনীয়তা ব্যবহারের জন্য ডিজাইন করা হয়েছে।এটি সর্বোচ্চ 30 টি I / O মডিউল নিয়ন্ত্রণ করতে সক্ষম যা সর্বোচ্চ 3 1746 শ্যাসিতে বিতরণ করা যেতে পারেএটি এই এসএলসি ৫০০ কন্ট্রোলারের দ্বারা সমর্থিত বিভিন্ন যোগাযোগ অ্যাডাপ্টার ব্যবহার করে এক্সটেন্ডেড আই/ও এবং রিমোট আই/ও চ্যাসির বাস্তবায়নকে সমর্থন করে।
1747-L514 এর বৈদ্যুতিক বর্তমান লোড 5VDC এ 0.090। এর সর্বনিম্ন শক্তি খরচ 1.75 ওয়াট। এই নিয়ামকটি RSLogix 500 প্রোগ্রামিং সফ্টওয়্যার ব্যবহার করে প্রোগ্রাম করা যেতে পারে,মাইক্রোসফট উইন্ডোজ অপারেটিং সিস্টেম চালানো একটি কম্পিউটার ওয়ার্কস্টেশনে ইনস্টল করা. এমবেডেড DH-485 পোর্ট 1761-NET-AIC বা অ্যাডভান্সড ইন্টারফেস কনভার্টার (AIC) মডিউল ব্যবহার সমর্থন করে।SLC 5/01 এর মেমরি টেবিলগুলি AB ডেটা টেবিল অ্যাক্সেস মডিউল (DTAM) ব্যবহার করে অ্যাক্সেস করা যায়.
1747-L514 একটি ঐচ্ছিক অ-ভাসমান মেমরির সাথে ইনস্টল করা যেতে পারে। অ-ভাসমান মেমরিগুলি বৈদ্যুতিকভাবে মুছে ফেলা প্রোগ্রামযোগ্য কেবল পঠনযোগ্য মেমরি (EEPROM) আকারে।সামঞ্জস্যপূর্ণ EEPROM হল 1747-M1with 1K User Words EEPROM, 1747-M2 সহ 4 কে ইউজার ওয়ার্ডস 1747-এম 5 মেমরি মডিউল অ্যাডাপ্টার সকেট সহ EEPROM। EEPROM মডিউলগুলি অন্তর্নির্মিত মেমরিতে সঞ্চিত প্রোগ্রামগুলি বার্ন করতে ব্যবহার করা যেতে পারে যা একটি র্যান্ডম অ্যাক্সেস মেমরি (RAM) ।অ-অস্থায়ী মেমরিতে প্রোগ্রাম বার্ন করেকন্ট্রোলার পাওয়ার সাইকেল চালু হলে ব্যবহারকারী প্রোগ্রামটি স্বয়ংক্রিয়ভাবে লোড হতে পারে।
এটি 1747-বিএ লিথিয়াম ব্যাটারি সমাবেশ ব্যবহার করে যা 30 মিনিটের ক্যাপাসিটার জীবন এবং স্ট্যান্ডার্ড র্যামের জন্য ব্যাকআপ পাওয়ারের জন্য 2 বছরের জীবনকাল সহ একটি লিথিয়াম ব্যাটারি ব্যবহার করে।1747-L514 একটি ঐচ্ছিক EEPROM ব্যাকআপ প্রদান করে, এবং একটি 4K মেমরির সাথে, এটি RSLogix 500 প্রোগ্রামিং সফ্টওয়্যার ব্যবহার করে সর্বোচ্চ 52 টি প্রোগ্রামিং নির্দেশাবলী প্রক্রিয়া করতে পারে।1747-L514 এর সর্বাধিক বিট এক্সিকিউশন সময় 4μs এবং একটি সামগ্রিক মডিউল স্ক্যান সময় 8ms / K. একটি অস্থায়ী শক্তি হ্রাস সময়, মডিউল উপর প্রোগ্রাম স্ক্যান 20ms থেকে 3s লোড করা হয় যে শক্তি সরবরাহ উপর নির্ভর করে নিতে পারেন.এটি একটি বেস DH-485 যোগাযোগের ক্ষমতা সহ আসে যা শুধুমাত্র প্রোগ্রামিং চ্যানেলে একটি দাস ক্ষমতা (প্রাপ্তি) কাজ করতে পারে. 1747-L514 এর পরিবেষ্টিত অপারেটিং তাপমাত্রা পরিসীমা 0-60 °C (32-140 °F) 5-95% অ-কন্ডেনসিং আপেক্ষিক আর্দ্রতা পরিসীমাতে রয়েছে এবং এটি 30G এর অপারেটিং শক বজায় রাখার জন্য ডিজাইন করা হয়েছে,এবং একটি কম্পন 2.5G 57-2000Hz এ। 1747-L514 সি-ইউএল, ইউএল এবং সিই-শংসাপত্রপ্রাপ্ত এবং এটি এনইএমএ স্ট্যান্ডার্ড আইসিএস 2-230 শিল্প গোলমাল অনাক্রম্যতা সরবরাহ করে।
