AB 1747-L543, নিয়ন্ত্রক
এসএলসি ৫০০ মডুলার হার্ডওয়্যারের জন্য মডিউল
1747-L543 এর জন্য প্রযুক্তিগত বিবরণী
| নির্মাতা |
রকওয়েল অটোমেশন |
| ব্র্যান্ড |
এ বি |
| পার্ট নম্বর/ক্যাটালগ নম্বর। |
1747-L542 |
| সিরিজ |
SLC 500 |
| ইনপুট |
4096 |
| মডিউল প্রকার |
এসএলসি ৫/০৪ প্রসেসর |
| আউটপুট |
4096 |
| প্রোগ্রামিং সফটওয়্যার: |
RSLogix500 সফটওয়্যার |
| অ্যানালগ আই/ও |
480 |
| স্মৃতিঃ |
৬৪ কেবি পর্যন্ত, ব্যাটারি ব্যাক-আপ-র্যাম |
| প্রোগ্রাম স্ক্যান সময় |
0.9 এমএস/কে |
| ব্যবহারকারীর মেমরি |
64,000 শব্দ |
| I/O চ্যাসি |
3 |
| চ্যাসি মডিউল স্লট |
30 |
| I/O স্ক্যান সময় |
0.২২৫ মিলিসেকেন্ড |
| যোগাযোগ |
ডাটা হাইওয়ে প্লাস (ডিএইচ+), আরএস-২৩২ |
| ব্যাকআপ মেমরি |
1747-M13 |
| অপারেটিং তাপমাত্রা |
০ থেকে ৬০ ডিগ্রি সেলসিয়াস |
| ব্যাটারি ব্যাক-আপ মেমরিঃ |
হ্যাঁ; ১৭৪৭-বিএ |
| ইউপিসি |
10662468653036 |
| UNSPSC |
32151705 |
প্রায় ১৭৪৭-৫৪৩

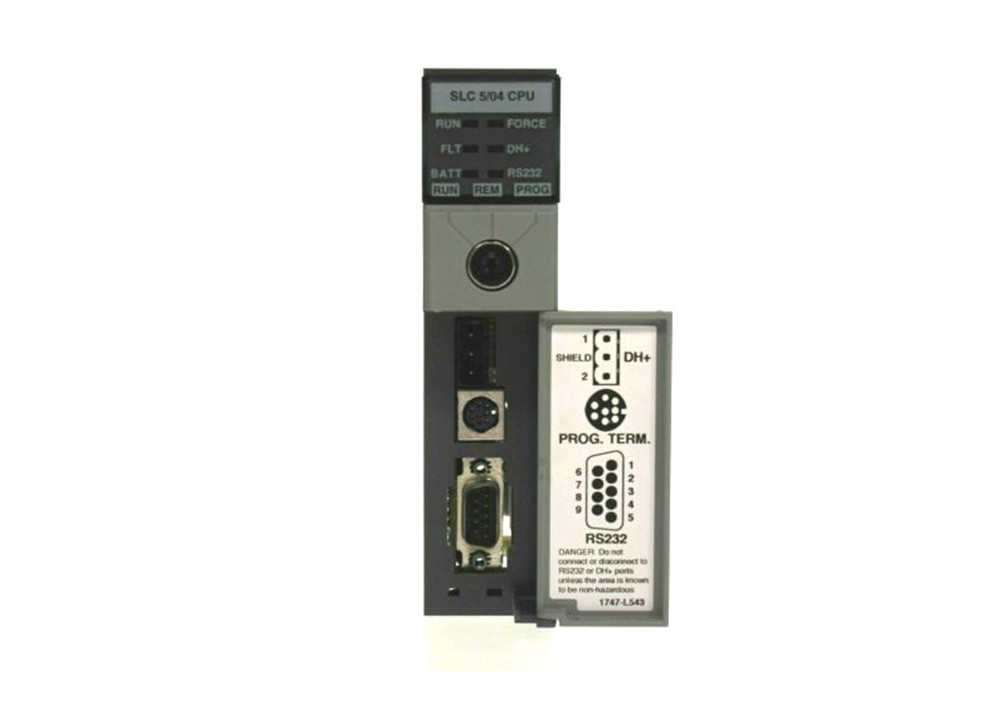

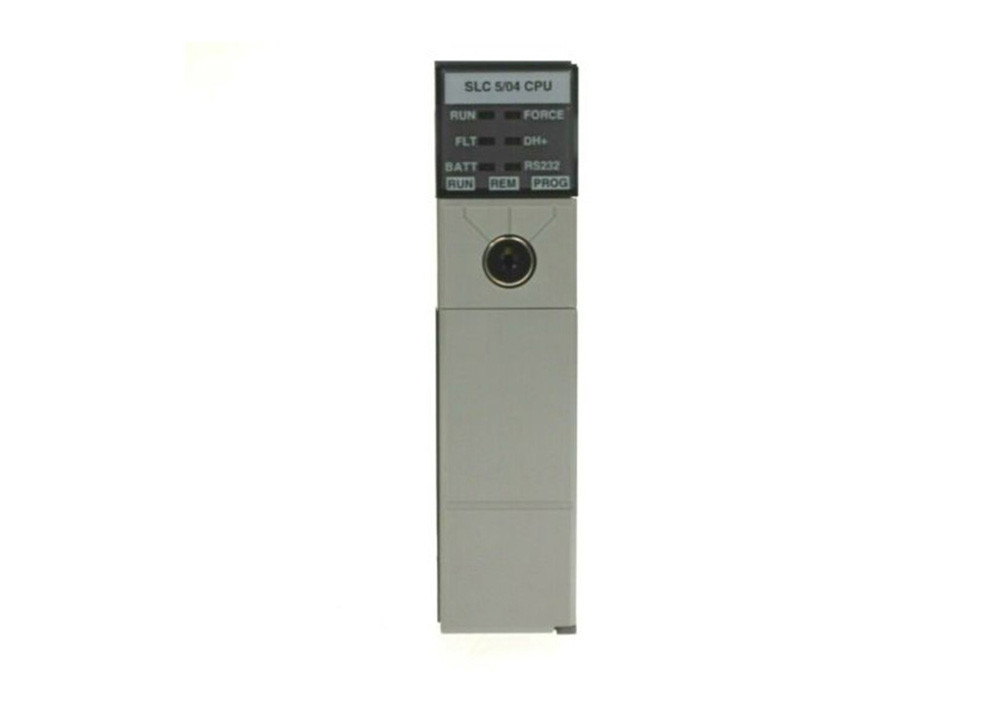

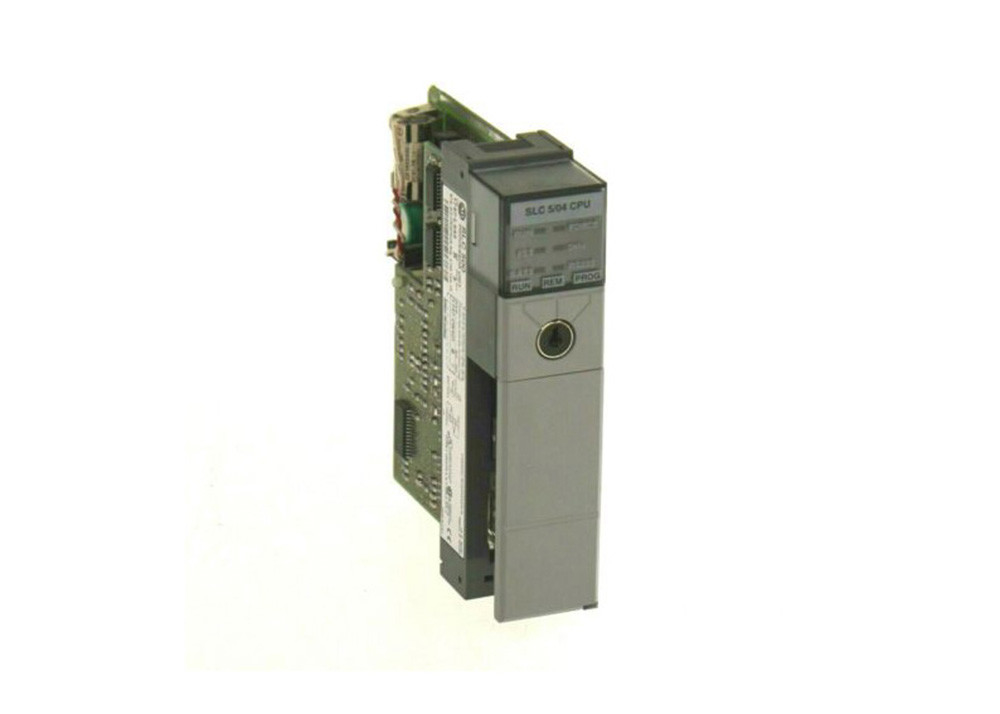

এবি ১৭৪৭-এল ৫৪৩ একটি এসএলসি ৫০০ প্রসেসর। এই হার্ডওয়্যারটি এমন একটি প্রসেসর যা সর্বোচ্চ 4096 এর সর্বোচ্চ বিচ্ছিন্ন ইনপুট এবং আউটপুট সক্ষমতা রয়েছে। এটিতে 64 কে শব্দগুলির একটি ইন্টিগ্রেটেড মেমরি রয়েছে,বিশেষ করে তথ্য এবং প্রোগ্রামের জন্য 60K শব্দ এবং শুধুমাত্র তথ্যের জন্য 4K শব্দ. এটি একটি ফ্ল্যাশ ইপিআরওএম ব্যাকআপ মেমরি এবং 107 প্রোগ্রামিং নির্দেশাবলীর সাথেও আসে। 1747-L543 প্রসেসরটির 64 কেবি র্যাম ব্যাটারি-সমর্থিত। 1747-L543 এর I / O চ্যাসি সর্বাধিক 3,এবং এতে সর্বাধিক ৩০ টি I/O মডিউল স্লট রয়েছেএই প্রসেসরটিতে যোগাযোগ পোর্টগুলি একটি DH + পোর্ট এবং একটি RS-232 পোর্ট। 1747-L543 এর জোরপূর্বক I / O, রান, সিপিইউ ত্রুটি, RS-232 এবং DH + এর জন্য স্ট্যাটাস এলইডিও রয়েছে।
১৭৪৭-এল৫৪৩ প্রসেসরটির প্রোগ্রাম স্ক্যানের সময় গড়ে ০.৯ মিলিসেকেন্ড/কে, এর সাধারণ আই/ও স্ক্যানের সময় ০.২২৫ মিলিসেকেন্ড, এবং বিট এক্সিকিউশন ০.৩৭ মাইক্রন।এটিতে 20 মিলিসেকেন্ড থেকে 3 সেকেন্ডের মধ্যে পাওয়ার হ্রাসের পরে একটি প্রোগ্রাম স্ক্যান হোল্ড-আপ সময় রয়েছে1747-L543 এছাড়াও 5 ভোল্ট DC এ 1 এ এবং 24 ভোল্ট DC এ 125 এমএ এর ব্যাকপ্লেনে বর্তমানের উপর চালিত হয়। এর অপারেটিং শক 30 জি,এবং এটি 2 এর ত্বরণ সহ্য করতে পারে.5 জি 57 থেকে 2000 হার্টজ এবং 0.015 ইঞ্চি স্থানচ্যুতি, শীর্ষ থেকে শীর্ষ, 5 থেকে 57 হার্টজ। এর অ-কন্ডেনসিং আপেক্ষিক আর্দ্রতা 5 থেকে 95% এর মধ্যে রয়েছে,এর সংরক্ষণের তাপমাত্রা -৪০ থেকে ৮৫ ডিগ্রি সেলসিয়াস, এবং এর অপারেটিং তাপমাত্রা 0 থেকে 60 ডিগ্রি সেলসিয়াস।
১৭৪৭-এল৫৪৩ এসএলসি একটি এসএলসি ৫/০৪ কন্ট্রোলার যা ৫/০৪ প্রসেসরগুলির তিনটি (৩) বৈকল্পিকের মধ্যে সর্বোচ্চ মেমরি ক্যাপাসিটি রয়েছে।এই প্রসেসর 64KB ব্যবহারকারীর মেমরি যা 4096 ইনপুট এবং আউটপুট হ্যান্ডেল করার জন্য আকারের ইন্টিগ্রেটেড হয়েছেমডিউলের অবস্থা দ্রুত নির্ণয় করার জন্য ইন্টিগ্রেটেড ফ্রন্ট-প্যানেল সূচক অন্তর্ভুক্ত করা হয়েছে।
1747-L543 অ্যাপ্লিকেশন রেঞ্জটি মাঝারি থেকে বড় নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলির জন্য।এই প্রসেসরটি বিতরণ I / O টপোলজি সমর্থন করে যা প্রক্রিয়াটির নিয়ন্ত্রিত অঞ্চলে বিস্তৃত I / O সংকেতগুলির উপর কেন্দ্রীভূত নিয়ন্ত্রণ ডিজাইনের জন্য একটি প্রমাণিত আর্কিটেকচার. এসএলসি র্যাকগুলি এই আইও সংকেতগুলির কাছাকাছি ইনস্টল করা যেতে পারে, দীর্ঘ ক্যাবল রান এবং প্রসেসরগুলির একাধিক ব্যবহারের প্রয়োজনীয়তা দূর করে।যোগাযোগ স্ক্যানার প্রতিটি বিতরণ IO র্যাক ইনস্টল করা হয় যখন যোগাযোগ অ্যাডাপ্টার যেখানে CPU বাস র্যাক ইনস্টল করা হয়.
1747-L543 RSLogix500 প্রোগ্রামিং সফটওয়্যারের সাথে সামঞ্জস্যপূর্ণ। এই সফটওয়্যারটি সম্পূর্ণ এসএলসি পণ্য যেমন নিয়ামক, আইও মডিউল,বুদ্ধিমান এবং বিশেষ মডিউল. এটি উইন্ডোজ 2000, এক্সপি, ভিস্তা, 7, 8 এবং 10 অপারেটিং সিস্টেমে ইনস্টল করা যেতে পারে। যদিও এসএলসি পণ্য পরিবার একটি বন্ধ পণ্য পরিবার,এবি প্রতিটি মাইক্রোসফট অপারেটিং সিস্টেমের জন্য সামঞ্জস্যপূর্ণ সর্বশেষ সংশোধন প্রকাশ করেছে.
This processor is capable of being programmed to perform basic control requirement through the basic bit logic instructions while it is also capable of performing advanced applications such as Proportional-Integral-Derivate (PID) controls, গতি এবং অবস্থান নিয়ন্ত্রণ পাশাপাশি জটিল নিয়ন্ত্রণ কৌশল বাস্তবায়ন. এই প্রসেসর একটি স্বজ্ঞাত ডায়াগনস্টিক বাফার আছে যে যখন অনলাইন সংযুক্ত, ত্রুটি বিবরণ এবং তথ্য প্রদান করা হয়.
