অ্যালেন-ব্র্যাডলি 1747-SDN ， SLC 500 DeviceNet Scanner Module ， Cyclic I/O

অ্যালেন-ব্র্যাডলি 1747-SDN একটি ডিভাইসনেট যোগাযোগ স্ক্যানার।এই স্ক্যানার মডিউলটি ডিভাইসনেট নেটওয়ার্কে বা ডিভাইসনেট অ্যাডাপ্টার মডিউলগুলির মাধ্যমে ডিভাইসনেট সক্ষম ডিভাইসগুলির সাথে যোগাযোগ করতে ব্যবহৃত হয়।এই মডিউলটি স্লেভ মোডে কাজ করতে পারে;পোলড, স্ট্রোব, চেঞ্জ-অফ-স্টেট এবং সাইক্লিক I/O কনফিগারেশনে বার্তা পাঠান এবং গ্রহণ করুন।এটি কনফিগারেশনের মাধ্যমে পাস সমর্থন করে যেখানে, 1747-SDN একটি সেতু হিসাবে কাজ করে এবং একটি পৃথক ডিভাইসনেট নেটওয়ার্ককে সংযুক্ত করে।এই পাস থ্রু বৈশিষ্ট্যটি নেটওয়ার্কে 1770-KFD, 1784-PCD, 1784-PCID, বা 1784-PCIDS ডিভাইসনেট সংযোগ প্রতিস্থাপন করার জন্য ডিজাইন করা হয়েছে।

বিশেষভাবে, পাস-থ্রু কনফিগারেশন বাস্তবায়ন করার সময়, সামঞ্জস্যপূর্ণ SLC 500 প্রসেসর হল SLC 5/03, SLC 5/04 এবং SLC 5/05।361 শব্দ পর্যন্ত কনফিগার করতে, SLC প্রসেসর ফার্মওয়্যার প্রয়োজন 4.015 বা 5.001 এবং RSLinx 2.10 প্রয়োজন৷395 শব্দ পর্যন্ত কনফিগারেশনের জন্য SLC 500 ফার্মওয়্যার প্রয়োজন 6.0001 বা তার পরে RSLinx 2.31 বা তার পরে।

1747-SDN 125 Kbps এর বড হারে 63টি নোড পর্যন্ত কনফিগারেশন সমর্থন করে।এটি 5V DC, 500 mA পরিমাণ ব্যাকপ্লেন কারেন্ট আঁকে।

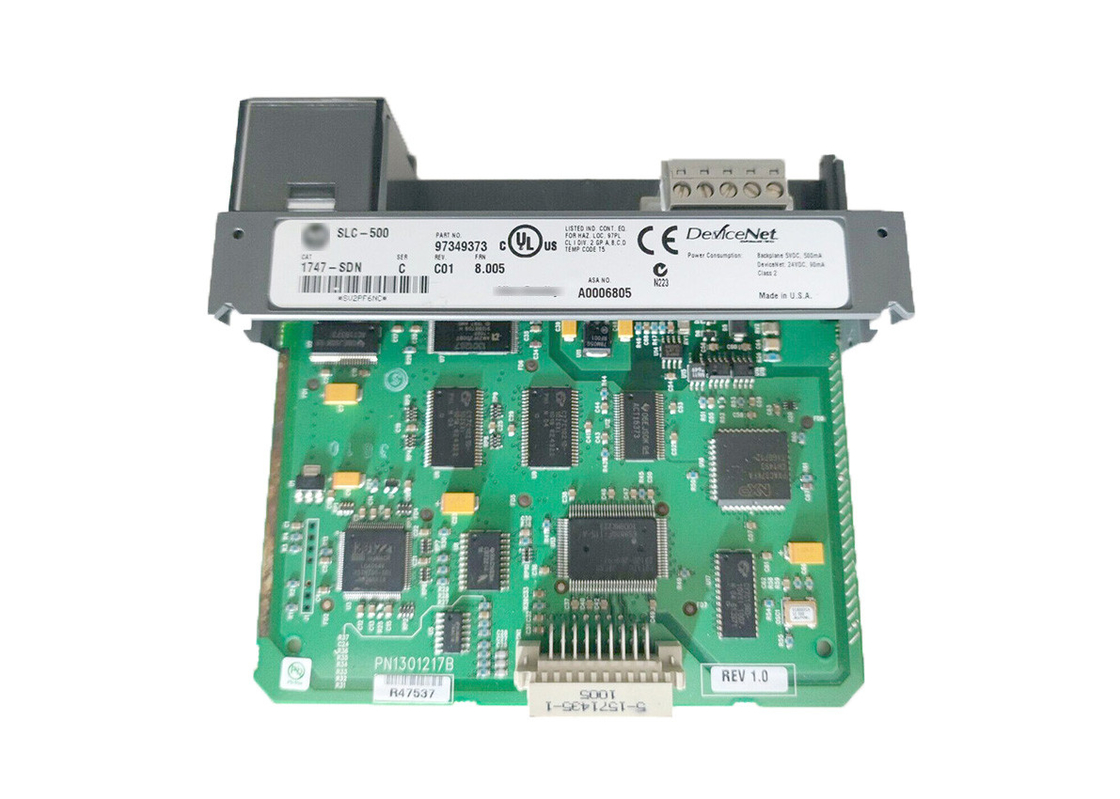

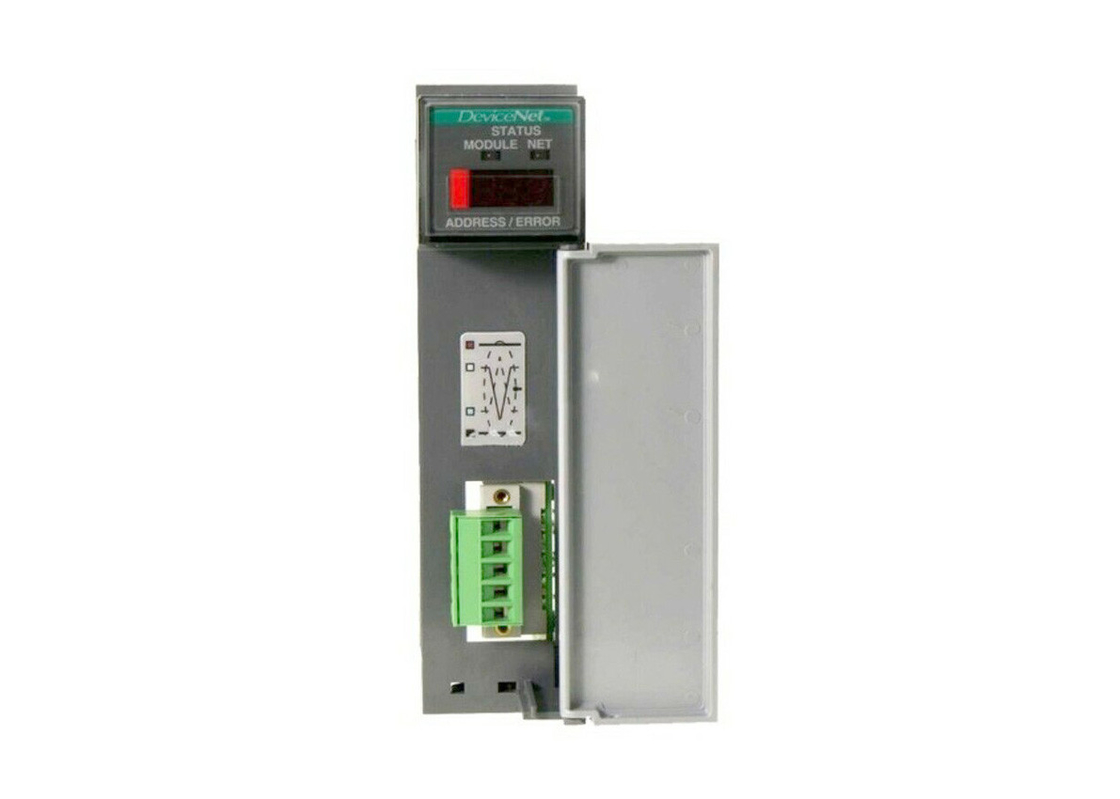

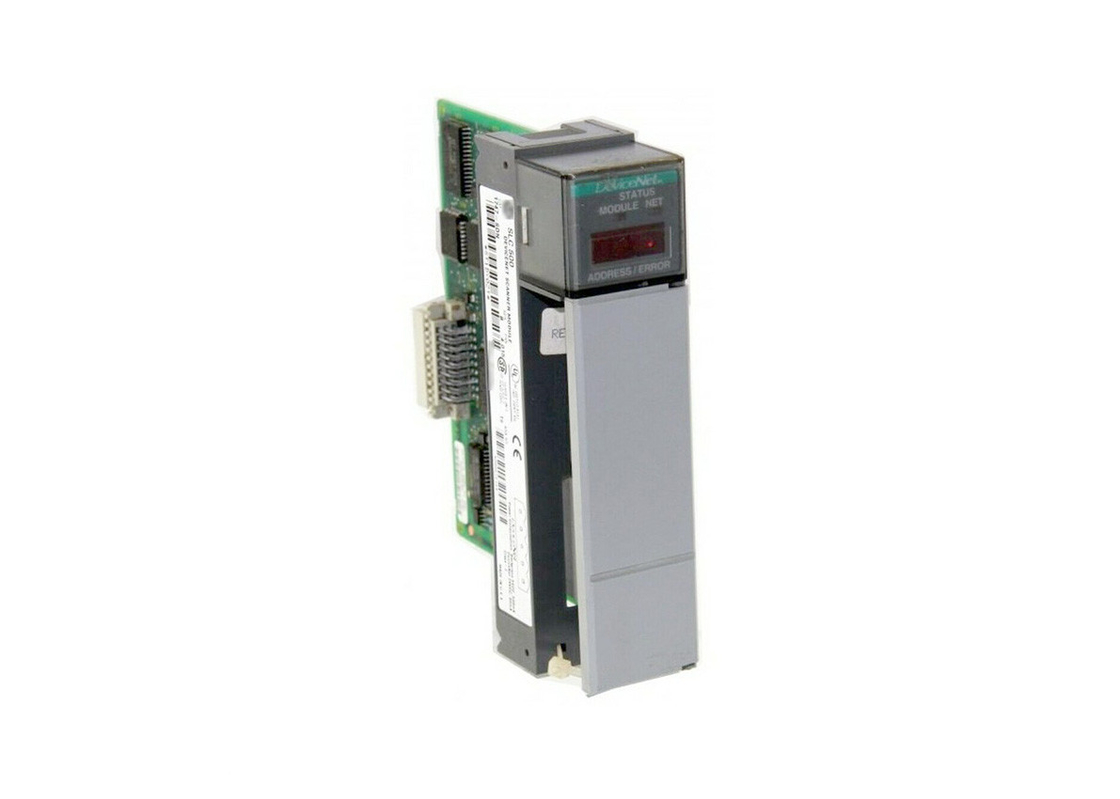

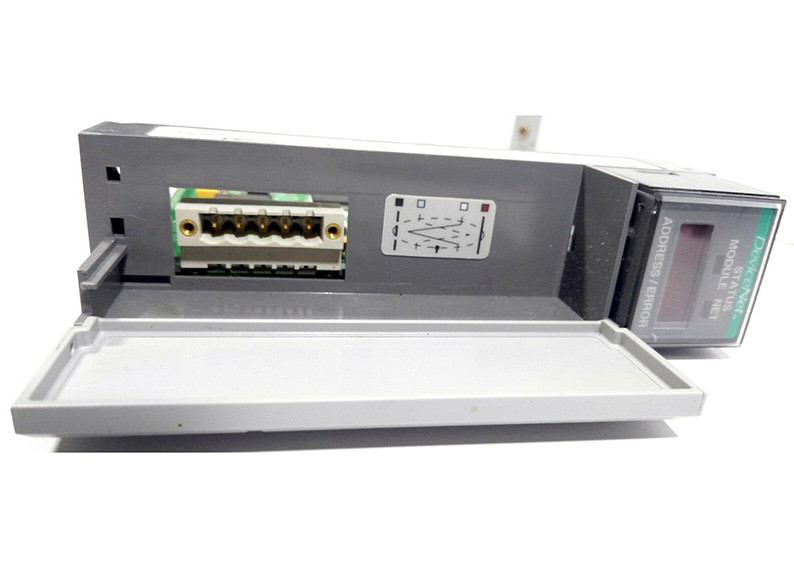

1747-SDN-এর সামনের প্যানেলটি দুটি (2) LED স্ট্যাটাস ইন্ডিকেটর যেমন মডিউলের অপারেশন রিপোর্ট করার জন্য মডিউল ইন্ডিকেটর এবং একটি নেটওয়ার্ক স্ট্যাটাস এলইডি যা ডিভাইসনেট কমিউনিকেশন লিঙ্ক নির্দেশ করে তার সাথে ইনস্টল করা আছে।এটিতে একটি এলসিডি ডিসপ্লে রয়েছে যা মডিউল ঠিকানা এবং ত্রুটির ইঙ্গিত সরবরাহ করে।ডিভাইসনেট টার্মিনালটি অ্যাক্সেস দরজার পিছনে ইনস্টল করা হয়েছে এবং ডিভাইসনেট পোর্টে 10-পিন লিনিয়ার প্লাগ ঢোকানো রয়েছে।এই মডিউলটি কনফিগার করার সময়, একটি ইলেকট্রনিক ডেটা শীট (EDS) ফাইলের প্রয়োজন হতে পারে যদি মডিউলটি RSLinx সফ্টওয়্যার দ্বারা অচেনা রিপোর্ট করা হয়।

এটি এসএলসি প্রসেসর এবং একটি ডিভাইসনেট ডিভাইসের মধ্যে একটি ইন্টারফেস, এবং এটি M1/M0 ফাইল স্থানান্তরের মাধ্যমে এবং একটি পৃথক I/O এর মাধ্যমে একটি প্রসেসরের সাথে যোগাযোগ করতে পারে।1747-SDN কনফিগারেশন ডেটা, ডিভাইস I/O ডেটা এবং SLC 500 প্রসেসরের সাথে স্ট্যাটাস তথ্য বিনিময় করে।এটি 5 ভোল্ট ডিসি-তে 500mA এবং 24 ভোল্ট DC-তে 90mA-এর একটি ব্যাকপ্লেন কারেন্ট আঁকে এবং এটি ডিভাইসনেট-টু-ব্যাকপ্লেন-এর মধ্যে 60 সেকেন্ডের জন্য 500V AC-তে পরীক্ষা করা বেসিক ইনসুলেশন টাইপ ব্যবহার করে একটি 30 ভোল্ট সার্কিট বিচ্ছিন্নতা প্রদান করে।1747-SDN-এর একটি IEC পরীক্ষিত অপারেশনাল তাপমাত্রা পরিসীমা 0 থেকে 60 ডিগ্রি সেলসিয়াস (32 এবং 140 ডিগ্রি ফারেনহাইট) 5 থেকে 95% নন-কন্ডেন্সিং আর্দ্রতায় এবং এটি -40 থেকে 85 ডিগ্রি সেলসিয়াস (-40-185) এ সংরক্ষণ করা হয় ডিগ্রী ফারেনহাইট) তাপমাত্রা পরিসীমা।এটিতে 10-500Hz এ 2G-এর একটি IEC-পরীক্ষিত অপারেশনাল কম্পন এবং সর্বোচ্চ 30G শক রেটিং রয়েছে।এটির একটি CISPR 11, গ্রুপ 1, ক্লাস A নির্গমন রেটিং রয়েছে এবং এটি T5 উত্তর আমেরিকা তাপমাত্রা কোড মনোনীত।এটি একটি ওপেন-স্টাইল এনক্লোজারে আসে এবং এটি c-UL-us এবং CE-প্রত্যয়িত।
