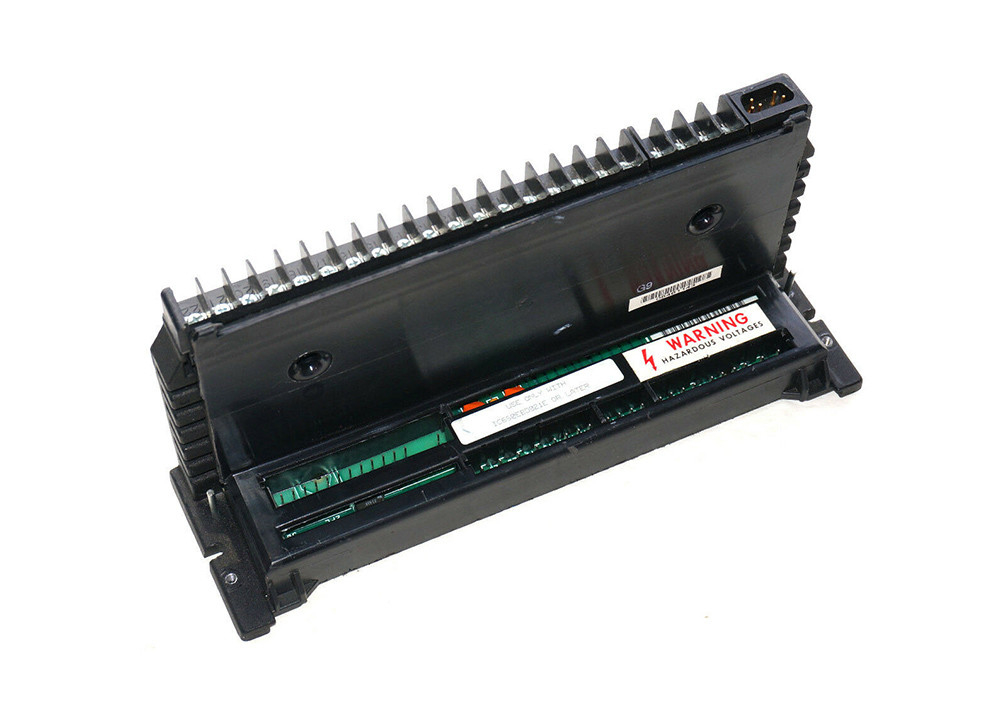

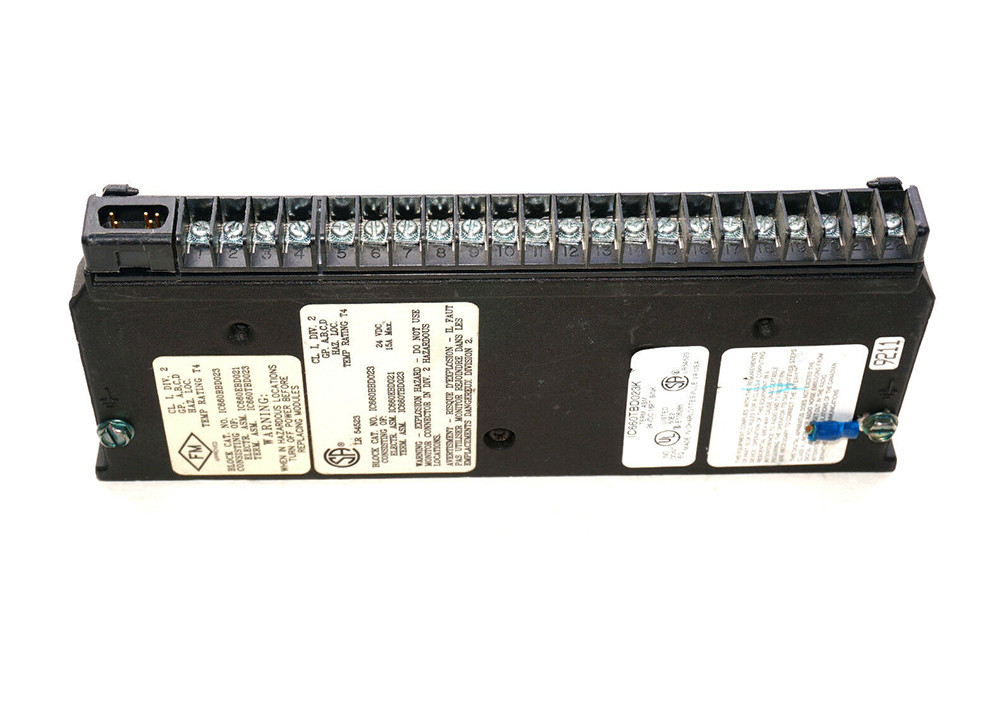

Ge Fanuc IC660TBD023, সেফ টার্মিনাল অ্যাসেম্বলি, জিনিয়াস I/O সিরিজ

জিই ফ্যানুক আইসি৬৬০টিবিডি০২৩, নিরাপদ টার্মিনাল সমাবেশ, জিনিয়াস আই/ও সিরিজ

প্রযুক্তিগত তথ্য

আইসি৬৬০টিবিডি০২৩ ব্লক হল ১৬টি পৃথক I/O সার্কিট সহ একটি টার্মিনাল ব্লক। এটি ১৮ থেকে ৩০ ভোল্ট DC এর মধ্যে ভোল্টেজ রেটিং দিয়ে ডিজাইন করা হয়েছে।এটি জিই ফ্যানুক দ্বারা নির্মিত একটি শিল্প অটোমেশন টার্মিনাল ব্লক এবং এটি আইসি 660 পণ্য লাইনের অংশটার্মিনালটি এমন ডিগনস্টিক বৈশিষ্ট্য নিয়ে তৈরি করা হয়েছে যা অত্যধিক তাপমাত্রা, তিন-স্টেট ইনপুটগুলিতে খোলা তারগুলি, ওভারলোডের পরিস্থিতি এবং লোডের পরিস্থিতি সনাক্ত করতে পারে।সমাবেশটি খোলা স্থাপত্যের সাথে ডিজাইন করা হয়েছে. আইসি 660 টিবিডি 023 টার্মিনাল ব্লকের 16 টি সার্কিট বিচ্ছিন্ন এবং তাদের নিজস্ব এলইডি সূচক রয়েছে। 16 টি সার্কিটের প্রতিটিতে 2 এমপিএসের নামমাত্র বর্তমানের সাথে, টার্মিনাল ব্লকটি 68 টি বিচ্ছিন্ন করে।8 ওয়াট শক্তি হিসাবে তাপ এবং এটি 1500 ভোল্ট এ ব্লক ব্লক বিচ্ছিন্নতা আছে.

একটি স্থিতিশীল অবস্থায়, আইসি 660 টিবিডি 023 টার্মিনাল ব্লকের সার্কিট প্রতি 2 এমপিএসের একটি আউটপুট বর্তমান রয়েছে। সর্বাধিক ইনরুশ বর্তমান 10 মিলিসেকেন্ডের সময়কালের জন্য 10 এমপিএ।আউটপুট অফ-স্টেট ফুটো বর্তমান 1 মিলিঅ্যাম্পার. ৩৪ ডিগ্রি সেলসিয়াসে, টার্মিনালের ব্লক আউটপুট বর্তমান ১৫ এমপিএস। আইসি 660 টিবিডি 023 টার্মিনাল ব্লকের ন্যূনতম প্রস্তাবিত লোড লোড শর্ত ছাড়াই 50 এমপিএস।টার্মিনালের চালু আউটপুট সময় 1 মিলিসেকেন্ড. ইনস্টলেশন এলাকা ময়লা, ধুলো এবং দূষণকারী মুক্ত হওয়া উচিত। ইএমসি গোলমাল টার্মিনালের কর্মক্ষমতা হ্রাস করতে পরিচিত।টার্মিনাল ইনস্টলেশনের সময় পর্যাপ্ত ফাঁক বজায় রাখা উচিতঅপারেশনের জন্য তাপমাত্রা 0 থেকে 60 ডিগ্রি সেলসিয়াসের মধ্যে থাকা উচিত এবং আর্দ্রতা কম হওয়া উচিত।

আইসি৬৬০টিবিডি০২৩ টার্মিনাল অ্যাসেম্বলি একটি টেকসই এবং নিরাপদ টার্মিনাল অ্যাসেম্বলি যা জিনিয়াস আই/ও সিরিজে জিই ফ্যানুক দ্বারা তৈরি করা হয়।এটি একটি Genius I/O কন্ট্রোল সিস্টেমের মধ্যে I/O ব্লক এবং ক্ষেত্র মডিউলগুলির মধ্যে তারের ইন্টারফেস হিসাবে কাজ করেএটি একটি ছোট এবং শক্ত নকশার সাথে আসে। এই টার্মিনাল ব্লকটি এর সামঞ্জস্যপূর্ণ I/O ব্লক এবং ইলেকট্রনিক্স সমাবেশের মধ্যে অবস্থিত।IC660TBD023 টার্মিনাল সমাবেশ ব্লক মধ্যে screwed করা যেতে পারে যাতে এটি অপারেশন সময় ঘটেছে যে কম্পন প্রতিরোধ করতে পারেনএটি ক্ষেত্রের তারের সম্প্রসারণের জন্য অতিরিক্ত তারের টার্মিনাল সরবরাহ করে। এটি ব্যবহারকারীদের স্থান সাশ্রয়কারী নকশার সাথে প্যানেলে আরও স্থান এবং নমনীয়তা অর্জনে সহায়তা করে।

আইসি 660 টিবিডি 023 টার্মিনাল সমাবেশের একটি বাক্স-স্টাইল ডিজাইন রয়েছে। এর স্ট্যান্ডার্ড স্ক্রু এবং ক্ল্যাম্প-টাইপ টার্মিনালগুলি ফিলিপস বা ফ্ল্যাটহেড স্ক্রু ড্রাইভারের সাহায্যে সামঞ্জস্য করা যেতে পারে।টার্মিনাল 1 AWG # 12 তারের বা 2 AWG # 14 তারের গ্রহণ করতে পারে. ব্যবহারকারীরা টার্মিনাল সমাবেশের টার্মিনাল 5 থেকে 22 পর্যন্ত ডিসি পাওয়ার উত্স সংযুক্ত করতে পারেন। আইসি 660 টিবিডি 023 টার্মিনাল সমাবেশের আনুমানিক ওজন 2 পাউন্ড।এটি একটি পৃথক টার্মিনাল সমাবেশ যা একটি I / O মডিউল জন্য সব ক্ষেত্র তারের হোস্ট. I/O ব্লকটি BSM মডিউলটিকে সার্কিট 1 এ লোড হিসাবে সংযুক্ত করে একটি BSM নিয়ামক হিসাবে কনফিগার করা যেতে পারে।বিএসএম মডিউলের পিগটেল ক্যাবলটি টার্মিনাল 6 এ সংযুক্ত করা উচিত এবং অন্য তারটি ডিসি + এ সংযুক্ত করা উচিত. বৈদ্যুতিক শক এবং ক্ষতি এড়াতে সংযোগকারী পিন স্পর্শ করবেন না তা নিশ্চিত করুন। এই মডুলার এবং কম্প্যাক্ট টার্মিনাল সমাবেশ I / O তারের সহজ এবং নিরাপদ করতে ডিজাইন করা হয়েছে।

আইসি৬৬০টিবিডি০২৩-এর জন্য প্রযুক্তিগত বিবরণ
