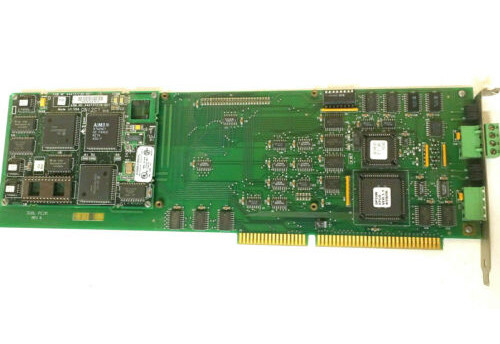

Ge Fanuc IC660ELB921 ， Single Slot PCIM Card Manufactured ， Genius I-O

Ge Fanuc IC660ELB921, একক স্লট PCIM কার্ড তৈরি, জিনিয়াস আইও

পণ্যের বর্ণনা

IC660ELB921 হল একটি একক স্লট PCIM কার্ড যা জিই ফানুকের জিনিয়াস ল্যান ইন্টারফেসের সাথে ব্যবহারের জন্য তৈরি করা হয়েছে।IC660ELB921 এছাড়াও IBM PC/AT/XT পরিবারের জন্য জিনিয়াস I/O সিস্টেমে একটি প্রবেশ বিন্দু হিসেবে কাজ করে।IC660ELB921 একটি হ্যান্ডহেল্ড মনিটরের সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ এবং যেকোনো GE Fanuc জিনিয়াস বাস কন্ট্রোলারের সাথে ব্যবহার করা যেতে পারে।যুক্তি শক্তির জন্য, IC660ELB921 PCIM-এর একটি 5V DC উৎস প্রয়োজন।IC660ELB921 8,000 ইনপুট এবং 8,000 আউটপুট অবস্থান ব্যবহার করে।যখন IC660ELB921 কার্ডটি শুধুমাত্র ইনপুট হিসাবে কনফিগার করা হয়, তখন এটি শুধুমাত্র জিনিয়াস ব্লক তথ্য পড়তে পারে।যদি কার্ডের কনফিগারেশন শুধুমাত্র আউটপুট হিসাবে সেট করা হয়, তাহলে এটি শুধুমাত্র জিনিয়াস ব্লক আউটপুটগুলিতে লিখতে পারে।

এটি লক্ষ করা গুরুত্বপূর্ণ যে এর কাউন্টারপার্ট IC660ELB922 এর বিপরীতে, PCIM IC660ELB921 শুধুমাত্র একটি কন্যাবোর্ডের সাথে বাজারজাত করা হয় যা জিনিয়াস সিরিয়াল বাসে ডিভাইসগুলি নিয়ন্ত্রণ করার জন্য একটি সুবিধাজনক পদ্ধতি প্রদান করে।ন্যূনতম 30টি বাস ডিভাইসের জন্য ত্রুটিগুলি পরিচালনা করে, প্রাথমিক প্রক্রিয়া চলাকালীন কাজগুলি সেই অনুযায়ী নিয়ন্ত্রিত হয়।যেহেতু এই PCIM একটি AT-টাইপ বোর্ড, তাই IC660ELB921-এর জন্য ব্যবহারকারী-উন্নত মাইক্রোপ্রসেসর সিস্টেমে একীভূত করা সহজ।সমস্ত স্তরে যান্ত্রিক, বৈদ্যুতিক, এবং যোগাযোগের সময়, IC660ELB922 সমস্ত জিনিয়াস প্রোটোকলের সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ।উপরন্তু, এর কন্যাবোর্ড যেকোনো জিনিয়াস FE I/O বাসে কম খরচে ট্যাপ প্রদান করে।বিনিময়ে, এটি জিনিয়াস I/O সিস্টেমের বিস্তৃত ডায়াগনস্টিকস, উচ্চ সামঞ্জস্য এবং শব্দ সুরক্ষা ব্যবহার করে হোস্ট সিস্টেমকে I/O পরিচালনা করতে দেয়।IC660ELB921 PCIM-এর সাথে সরবরাহ করা কনফিগারেশন সফ্টওয়্যারের কারণে কন্যাবোর্ডটি স্বাধীনভাবে কনফিগার করা যেতে পারে।

IC660ELB921 সম্পর্কে

IC660ELB921 PC ইন্টারফেস মডিউল হল একটি একক-চ্যানেল PCIM বোর্ড যা GE Fanuc দ্বারা Genius IO সিরিজের অংশ হিসাবে তৈরি করা হয়েছে।এটি একবারে শুধুমাত্র 1টি জিনিয়াস বাসের সাথে ইন্টারফেস করা যেতে পারে।এই মডিউলটি IBM PC, XT, এবং AT ধরনের ব্যক্তিগত কম্পিউটারের সাথে ব্যবহারের জন্য তৈরি করা হয়েছে।এই AT টাইপ ইন্টারফেস বোর্ডটি বিভিন্ন জিনিয়াস কমিউনিকেশন প্রোটোকলের সাথে সাথে যোগাযোগের সময়ের সাথেও সামঞ্জস্যপূর্ণ।IC660ELB921 PC ইন্টারফেস মডিউল একটি একক কন্যাবোর্ড এবং একটি মাদারবোর্ডের সাথে উপলব্ধ।এই মডিউলের সাথে যে কনফিগারেশন সফ্টওয়্যারটি দেওয়া হয়েছে তা মাদারবোর্ড থেকে স্বাধীনভাবে কন্যাবোর্ড কনফিগার করতে ব্যবহার করা যেতে পারে।কন্যাবোর্ডটিকে একটি জিনিয়াস বাস ডিভাইসের সাথে পৃথকভাবে সংযুক্ত করা যেতে পারে এবং এটি I/O সিস্টেমের জন্য একটি সাধারণ-উদ্দেশ্য I/O কন্ট্রোলার হিসাবে কাজ করে।

IC660ELB921 একক-স্লট PCIM বোর্ডে একটি দক্ষ মাদারবোর্ড রয়েছে যা IBM-সামঞ্জস্যপূর্ণ হোস্ট কম্পিউটারের সাথে কন্যাবোর্ডকে সংযুক্ত করে।এটি সিস্টেমের হোস্ট বাসের সাথে যোগাযোগের জন্য প্রয়োজনীয় সমস্ত সংকেতগুলিকে বাফার করার জন্য তৈরি করা হয়েছে।মাদারবোর্ড দ্বারা প্রদত্ত কিছু কন্যাবোর্ড নিয়ন্ত্রণ এবং পর্যবেক্ষণ সুবিধাগুলির মধ্যে রয়েছে ISA-সামঞ্জস্যপূর্ণ ব্যাকপ্লেন, কম সরবরাহ ভোল্টেজের মাত্রা সনাক্তকরণ, মেমরি ম্যাপের মাধ্যমে ঠিকানা ডিকোডিং এবং সংকেত সিকোয়েন্সিং।প্রতিটি কন্যাবোর্ডে বোর্ডের অবস্থা এবং যোগাযোগ প্রক্রিয়া নির্দেশ করার জন্য 2টি এলইডি রয়েছে।মাদারবোর্ডের মেমরির প্রয়োজন 4 বাইট এবং কন্যাবোর্ডের জন্য প্রয়োজন 16 KB।IC660ELB921 PC ইন্টারফেস মডিউলটি কনফিগারেশন সফ্টওয়্যার এবং PCIM সফ্টওয়্যার লাইব্রেরির সাথে সরবরাহ করা হয় যা ব্যবহারকারী-উন্নত সফ্টওয়্যার এবং PCIM-এর মধ্যে একটি উচ্চ-স্তরের ইন্টারফেস প্রদান করে।এটি লজিক পাওয়ারের 5 ভোল্ট ডিসি ব্যবহার করে এবং মডিউলটি সঠিকভাবে কাজ করার জন্য এটি নামমাত্র স্তরের 10% নীচে বা তার বেশি হওয়া উচিত নয়।ইনস্টলেশনের সময়, সঠিকভাবে ঠান্ডা করার জন্য এই মডিউল এবং অন্যান্য মডিউলগুলির মধ্যে কমপক্ষে 1/8 ইঞ্চি স্থান ছেড়ে দেওয়ার বিষয়টি নিশ্চিত করুন।

IC660ELB921 এর জন্য প্রযুক্তিগত বিশেষ উল্লেখ
