IC660EBR100 GE Fanuc ইলেকট্রনিক্স অ্যাসেম্বলি তৈরি হয়েছে জিনিয়াস আইও

IC660EBR100 GE Fanuc ইলেকট্রনিক্স অ্যাসেম্বলি তৈরি হয়েছে জিনিয়াস আইও

প্রযুক্তিগত তথ্য

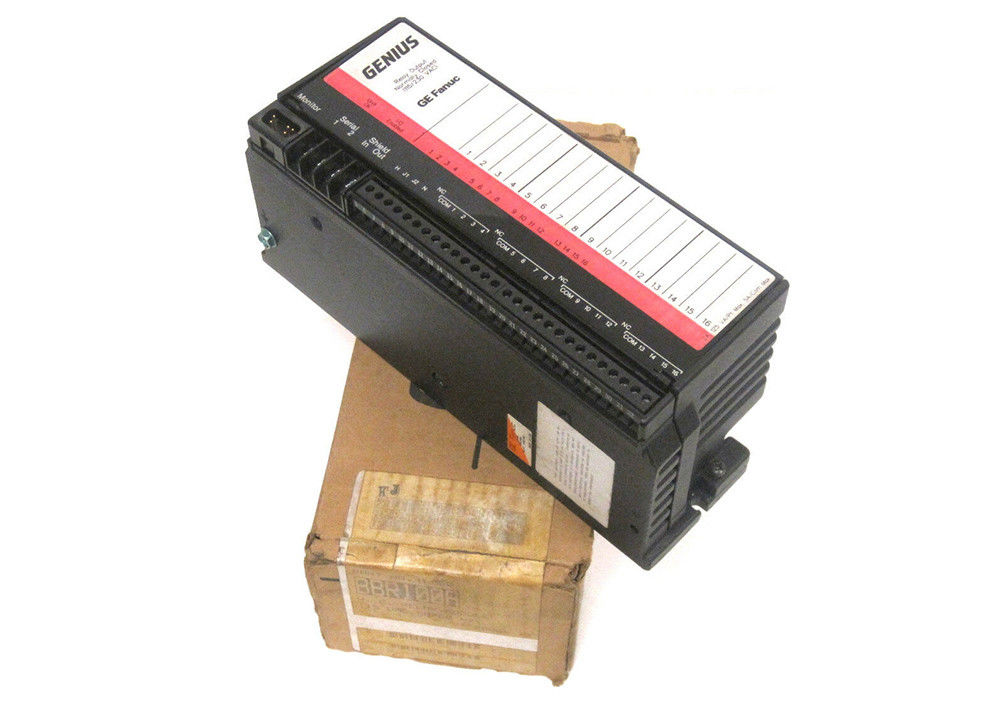

জিনিয়াস IC660EBR100 আউটপুট ব্লক হল GE Fanuc দ্বারা একটি 16-সার্কিট রিলে আউটপুট ব্লক। এই রিলে আউটপুট ব্লকটি জিনিয়াস I/O পরিবারের অংশ, এবং এটি 4টি পৃথক গ্রুপে 16টি সার্কিট প্রদান করে, প্রতিটিতে 4টি রিলে আউটপুট রয়েছে। এই ব্লকটি 115 বা 230 ভোল্ট এসি ভোল্টেজ রেটিং এ চলে। ব্লক হল একটি সাধারন-বন্ধ রিলে আউটপুট ব্লক যাতে সাধারনভাবে বন্ধ পরিচিতি থাকে। IC660EBR100 রিলে আউটপুট বিভিন্ন লো-পাওয়ার কন্ট্রোল এবং কন্টাক্টর, ল্যাম্প এবং রিলে সহ ইঙ্গিতকারী ডিভাইসগুলির সাথে সামঞ্জস্যপূর্ণ। আউটপুট উপাদানগুলি 5 থেকে 220 ভোল্ট ডিসি বা 5 থেকে 250 ভোল্ট এসি পর্যন্ত ভোল্টেজ রেঞ্জে কাজ করে এবং সেগুলি 60 ওয়াট বা 125 ভোল্ট-এম্পস পর্যন্ত পরিবর্তনযোগ্য। সাধারণত, IC660EBR100 রিলে আউটপুট ব্লক এবং জিনিয়াস I/O সিরিজের অন্যান্য ব্লকগুলির ওজন প্রায় 4 পাউন্ড বা 1.8 কিলোগ্রাম যার মাত্রা প্রায় 8.83 x 3.34 x 3.91 ইঞ্চি। এটি "I/O সক্ষম" এবং "ইউনিট ওকে" LED সূচক এবং প্রতিটি সার্কিটে পৃথক রিলে কয়েল স্টেট এলইডি বৈশিষ্ট্যযুক্ত।

GE Fanuc IC660EBR100 আউটপুট ব্লকের অন্যান্য স্পেসিফিকেশনগুলির মধ্যে রয়েছে 0 থেকে 60 ডিগ্রি সেলসিয়াস অপারেটিং তাপমাত্রার পরিসর, একটি -40 থেকে 100 ডিগ্রি সেলসিয়াস স্টোরেজ তাপমাত্রার পরিসর এবং 5 থেকে 95 শতাংশের অ-সংক্ষিপ্ত আর্দ্রতার পরিসর। IC660EBR100 রিলে আউটপুট ব্লকের ব্লক পাওয়ার বৈশিষ্ট্যগুলির মধ্যে রয়েছে 47 থেকে 63 হার্টজের একটি অপারেটিং ফ্রিকোয়েন্সি রেঞ্জ, 115 ভোল্ট এসি রেটেড পাওয়ার সাপ্লাই সহ 93 থেকে 132 ভোল্ট এসির একটি অপারেটিং ভোল্টেজ রেঞ্জ, অথবা 185 থেকে 185 ভোল্ট 20320 ভোল্টএসি রেটেড পাওয়ার সাপ্লাই সহ একটি অপারেটিং ভোল্টেজ পরিসীমা অন্তর্ভুক্ত। সরবরাহ, এবং পাওয়ার-সোর্স ড্রপআউট সময়ের এক চক্র। 115 ভোল্ট এসির পাওয়ার সাপ্লাই ভোল্টেজ সহ, এই ব্লকের বর্তমান রেটিং 87 মিলিঅ্যাম্পের প্রয়োজন।

IC660EBR100 সম্পর্কে

IC660EBR100 ইলেকট্রনিক্স সমাবেশ ব্লকটি GE ইন্টেলিজেন্ট প্ল্যাটফর্ম/GE Fanuc অটোমেশন দ্বারা নির্মিত। এটি জিনিয়াস I/O সিরিজের অন্তর্গত এবং এতে 16টি সার্কিট রিলে আউটপুট রয়েছে যা প্রতিটি 4টি আউটপুটের 4টি পৃথক গ্রুপে স্থাপন করা হয়েছে এবং সেইসাথে একটি পৃথক রিলে কয়েল অবস্থা সহ প্রতিটি সার্কিটে একটি LED। এই ইলেকট্রনিক্স সমাবেশের আনুমানিক ওজন 1.8 কিলোগ্রাম এবং এটি 8.83 x 3.50 x 3.94 ইঞ্চি পরিমাপ করে। এর পরিবেশগত বৈশিষ্ট্যগুলি হল 0 থেকে 60 ডিগ্রি সেলসিয়াস পর্যন্ত একটি অপারেটিং তাপমাত্রা এবং 5 থেকে 95 শতাংশ আপেক্ষিক আর্দ্রতার পরিসরে -40 থেকে 100 ডিগ্রি সেলসিয়াস স্টোরেজ তাপমাত্রা পরিসীমা, নন-কন্ডেন্সিং। IC660EBR100 ইলেক্ট্রনিক্স অ্যাসেম্বলি ব্লকের নামমাত্র ভোল্টেজ রেটিং রয়েছে 115 ভোল্ট এসি এবং একটি অপারেটিং ভোল্টেজ রেঞ্জ 93 থেকে 132 ভোল্ট এসি বা 185 থেকে 185 ভোল্টস2এসি অপারেটিং ভোল্টেজে 230 ভোল্ট এসির নামমাত্র ভোল্টেজ রেটিং রয়েছে।

IC660EBR100 ইলেক্ট্রনিক্স অ্যাসেম্বলি ব্লকে 115 ভোল্ট AC এর ভোল্টেজে 87 মিলিঅ্যাম্পের পাওয়ার কারেন্ট প্রয়োজন, 1 চক্রের পাওয়ার সাপ্লাই ড্রপআউট টাইম সহ। এটি 16টি আউটপুট চালু সহ সর্বাধিক 10.1 ওয়াটের তাপ অপচয় রেটিং সহ আসে। GE Fanuc IC660EBR100 ইলেকট্রনিক্স অ্যাসেম্বলি ব্লকে সার্কিট প্রতি সর্বোচ্চ 2 Amps আউটপুট কারেন্ট এবং 60 ওয়াট বা 125 ভোল্ট-অ্যাম্পের সর্বাধিক সুইচিং পাওয়ার রয়েছে। এটিতে প্রতিটি সার্কিটের জন্য 2 Amps (সর্বোচ্চ) এর একটি ইনরাশ কারেন্ট রয়েছে, যার আউটপুট অফ-স্টেট লিকেজ কারেন্ট 0.1 মিলিঅ্যাম্পস। ইন্ডাকটিভ লোড বা 5 মাইক্রোসেকেন্ডের একটি আউটপুট টার্ন-অন বিলম্বের জন্য 60 সেকেন্ডে 20টি চক্রের অল-আউট সুইচিং ফ্রিকোয়েন্সি রয়েছে। IC660EBR100 ইলেকট্রনিক্স অ্যাসেম্বলি ব্লকে 5 থেকে 250 ভোল্ট এসি বা 5 থেকে 220 ভোল্ট ডিসি পর্যন্ত একটি আউটপুট ভোল্টেজ রয়েছে, সেইসাথে ন্যূনতম প্রস্তাবিত 10 মিলিঅ্যাম্পের লোড রয়েছে৷ এটিতে একটি নির্দিষ্ট কয়েল মুভিং আর্মেচার রিলে টাইপ রয়েছে।

IC660EBR100 এর জন্য প্রযুক্তিগত স্পেসিফিকেশন
