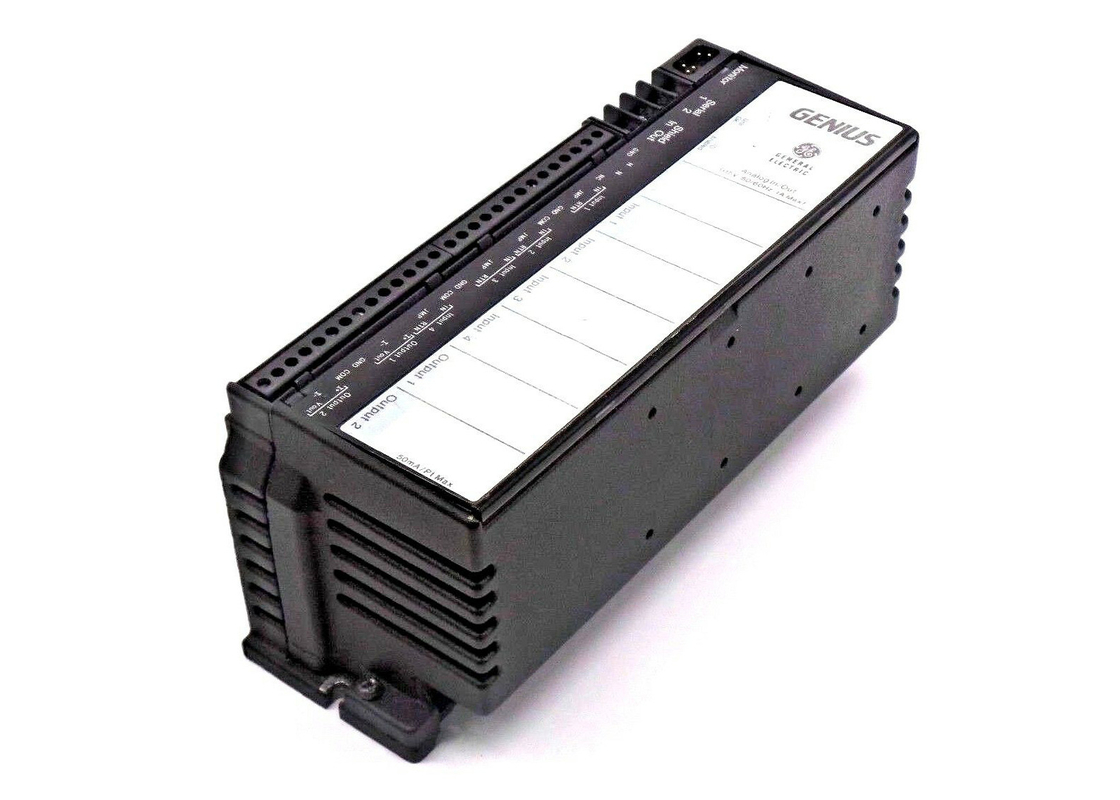

Ge Fanuc IC660EBA100 4 4 ইনপুট এবং 2 আউটপুট সহ ইনপুট / আউটপুট মডিউল

Ge Fanuc IC660EBA100, ইনপুট / আউটপুট মডিউল 4 ইনপুট এবং 2 আউটপুট সঙ্গে

IC660EBA100 মডিউলটি একটি জিই ফ্যানুক ইনপুট / আউটপুট মডিউল যা 4 ইনপুট এবং 2 আউটপুট সহ। এটি 2 ব্লক সংস্করণে আসে। আমাদের একটি 115 ভিএসি ইনপুট / আউটপুট ব্লক এবং একটি 24/48 ভিডিসি ভোল্টেজ / বর্তমান ব্লক রয়েছে।4 ইনপুট / 2 আউটপুট এনালগ ব্লক প্রতিটি সার্কিট, নিম্নলিখিত অ্যানালগ ব্যাপ্তিগুলিতে সংকেত সরবরাহ করতে পারেঃ

-10V DC থেকে +10V DC

-5V DC থেকে +5V DC

০-৫ ভোল্ট ডিসি

০-১০ ভি ডিসি

৪-২০ এমএ/১-৫ ভোল্ট ডিসি

উপরের সংকেত পরিসরে এই নমনীয়তার কারণে, মডিউল ব্লকগুলি আউটপুট এবং ইনপুট উভয় ডিভাইসের বিস্তৃত অ্যারেতে ব্যবহার করা যেতে পারে।

আপনি ব্লক কিভাবে চলছে তা নির্দেশ করার জন্য ব্লক উপর LED সূচক লক্ষ্য করবেন। যদি একটি ব্লক একটি ত্রুটি বিকাশ করে, একটি বিদ্যমান ত্রুটির ইঙ্গিত দেওয়ার জন্য OK LED ঝলকানি করে। নির্দিষ্ট ত্রুটির জন্য,মডিউলের আউটপুট বন্ধ করে ব্লকটি আরও ক্ষতির কারণ হতে পারে এমন বিপজ্জনক ঘটনাগুলি এড়ানোর জন্য প্রতিরোধমূলক ব্যবস্থা গ্রহণ করে. এই ইনপুট / আউটপুট মডিউল যে কোন অবস্থানে মাউন্টযোগ্য। প্রচুর তাপ অপসারণের জন্য, উল্লম্ব মাউন্ট পছন্দ করা হয়।

এটি সুপারিশ করা হয় যে ব্লকগুলির মধ্যে প্রায় 1.5 ইঞ্চি খোলা এবং প্রতিটি ব্লকের উপরে এবং নীচে 3 ইঞ্চি খোলা রাখা উচিত।এটি ব্লক এর ইলেকট্রনিক্স উপাদান সহজ অপসারণ সহজতর এবং বিশেষ করে যেখানে তারের একসঙ্গে bundled হয় তারের জন্য আরো স্থান প্রদান করে.

যদি এটি বন্ধ জায়গায় স্থাপন করা হয়, তবে শীতল করার জন্য পর্যাপ্ত জায়গা ছেড়ে দেওয়া গুরুত্বপূর্ণ। মনে রাখবেন, অতিরিক্ত গরম ইলেকট্রনিক উপাদানগুলির জন্য সম্ভাব্য ক্ষতিকারক।I/O ব্লকের সাথে সংযোগ Belden 9182 ক্যাবল ব্যবহার করে তৈরি করা হয়. কনফিগারেশনের জন্য, একটি হ্যান্ডহেল্ড মনিটর ব্লকের সাথে সংযুক্ত করা হয় এবং চালু করা হয়। এটি একটি সিরিজ কনফিগারেশন প্রম্পট দ্বারা অনুসরণ করা হয়। অবশেষে,কনফিগারেশন শুরু করার জন্য একটি ডিভাইস নম্বর I/O ব্লককে দেওয়া হয়.

ফিল্ড ওয়্যারিংয়ের সময়, আই / ও ব্লকটি স্ক্রুগুলি বন্ধ এবং বন্ধ করার জন্য একটি স্ট্যান্ডার্ড স্ক্রু ড্রাইভার ব্যবহার করে পরিচালিত হয়। প্রতিটি টার্মিনাল এক এডাব্লুজি # 12 বা দুটি এডাব্লুজি # 14 তারের জায়গা করতে পারে।ন্যূনতম তারের আকার যা সুপারিশ করা হয় AWG # 22. মনে রাখবেন যে unshielded তারের প্রান্ত 2 ইঞ্চি অতিক্রম করে না।

IC660EBA100 সম্পর্কে

GE IC660EBA100 ইলেকট্রনিক্স সমাবেশ একটি ইলেকট্রনিক্স সমাবেশ যা একটি নির্দিষ্ট GE অ্যানালগ I/O ব্লকের সাথে কাজ করে।এই দুটি সরঞ্জামই জিই ফ্যানুক অটোমেশন দ্বারা ডিজাইন এবং বিতরণ করা হয়এই বিশেষ ইলেকট্রনিক্স সমন্বয় 115 ভোল্ট এসি এর একটি নামমাত্র ব্লক শক্তি রেটিং সঙ্গে 98 থেকে 132 ভোল্ট এসি একটি অপারেটিং ভোল্টেজ পরিসীমা সঙ্গে কাজ করে।এই ব্লক এছাড়াও 10 VA এর সর্বোচ্চ ক্ষমতা রেটিং সঙ্গে আসে.এটি উল্লেখ করা গুরুত্বপূর্ণ যে GE Fanuc Automation IC660EBA100 ইলেকট্রনিক্স সমন্বয়টি সমস্ত ইলেকট্রনিক অংশ সরবরাহ করে যা I / O ব্লকের জন্য প্রয়োজনীয় যে কোনও সামঞ্জস্যপূর্ণ অ্যাপ্লিকেশনে কাজ করার জন্য প্রয়োজনীয়যখন এই ইলেকট্রনিক্স সেটআপ ব্যবহার করা হয়, এটি একটি টার্মিনাল সেটআপ কিট প্রয়োজন হবে সব সংযোগ এবং পোর্ট যা এটি কাজ করার জন্য প্রয়োজনীয়।

জিই ফ্যানুক অটোমেশন আইসি 660 ইবিএ 100 ইলেকট্রনিক্স সমাবেশ একটি ব্লক সমর্থন করে যা 4 টি ইনপুট সার্কিট এবং 2 টি আউটপুট সার্কিট সহ আসে।ব্লক 2 LEDs যা ইউনিট এবং I / O সংযোগের অবস্থা জন্য অবস্থা আপডেট দিতে সঙ্গে আসেপুরো ব্লকের ব্লক-টু-ব্লক আইসোলেশন রেটিং ১৫০০ ভোল্ট এবং তাপ অপচয় রেটিং ৬ ওয়াট।GE Fanuc Automation IC660EBA100 ইলেকট্রনিক্স সেটআপটি একটি পরিষ্কার এলাকায় ইনস্টল করা গুরুত্বপূর্ণ যেখানে এতে কোনও বিপজ্জনক উপাদান উপস্থিত নেইএই পরিবেশে তাপমাত্রা 0 থেকে 60 ডিগ্রি সেলসিয়াস পরিসরের বাইরে যেতে হবে না এবং আপেক্ষিক আর্দ্রতা স্তর 5 থেকে 95 শতাংশের মধ্যে থাকা উচিত।ব্লকের তাপীয় গতি 10 পিপিএম সেলসিয়াস ডিগ্রী প্রতি সাধারণ. সর্বোচ্চ তাপীয় ড্রিফট হল 40 পিপিএম প্রতি ডিগ্রি সেলসিয়াস। এই ব্লকের আউটপুট রেজোলিউশন 12 বিট প্লাস সাইন এবং আউটপুট আপডেট ফ্রিকোয়েন্সি 4 মিলিসেকেন্ড।ব্লকের আউটপুট লোড 2000 ওহম বা তার বেশি.

IC660EBA100-এর জন্য প্রযুক্তিগত বিবরণী
