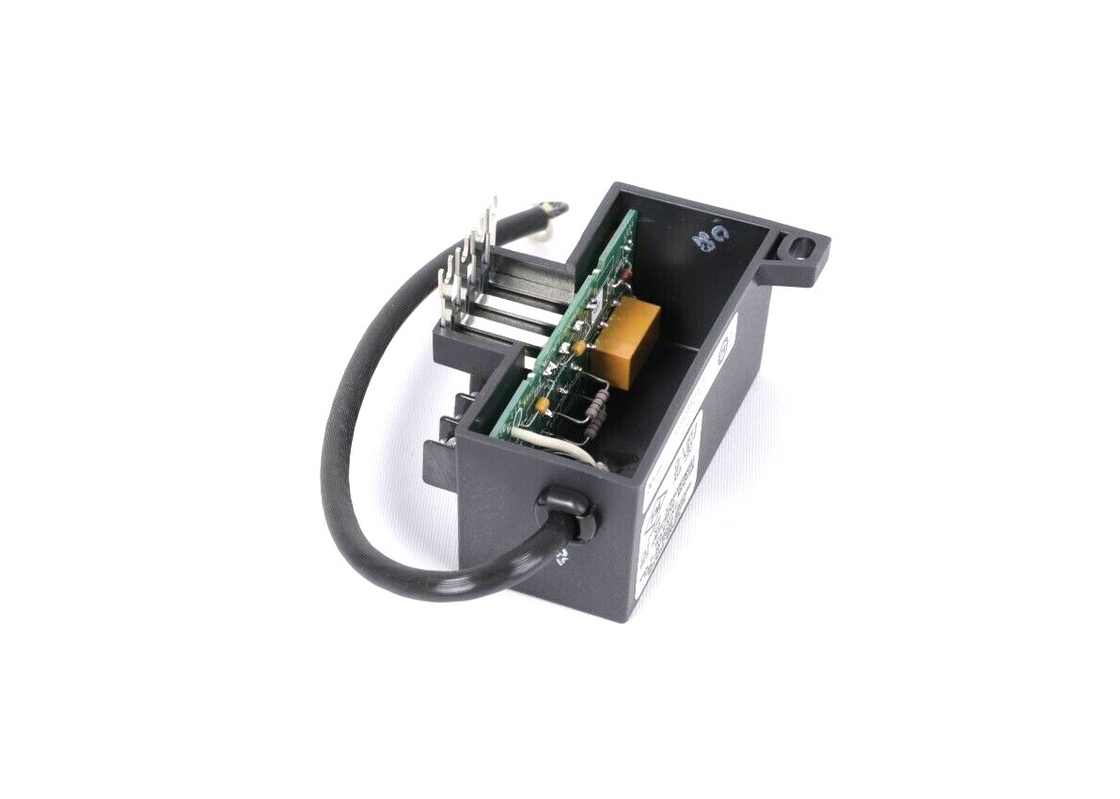

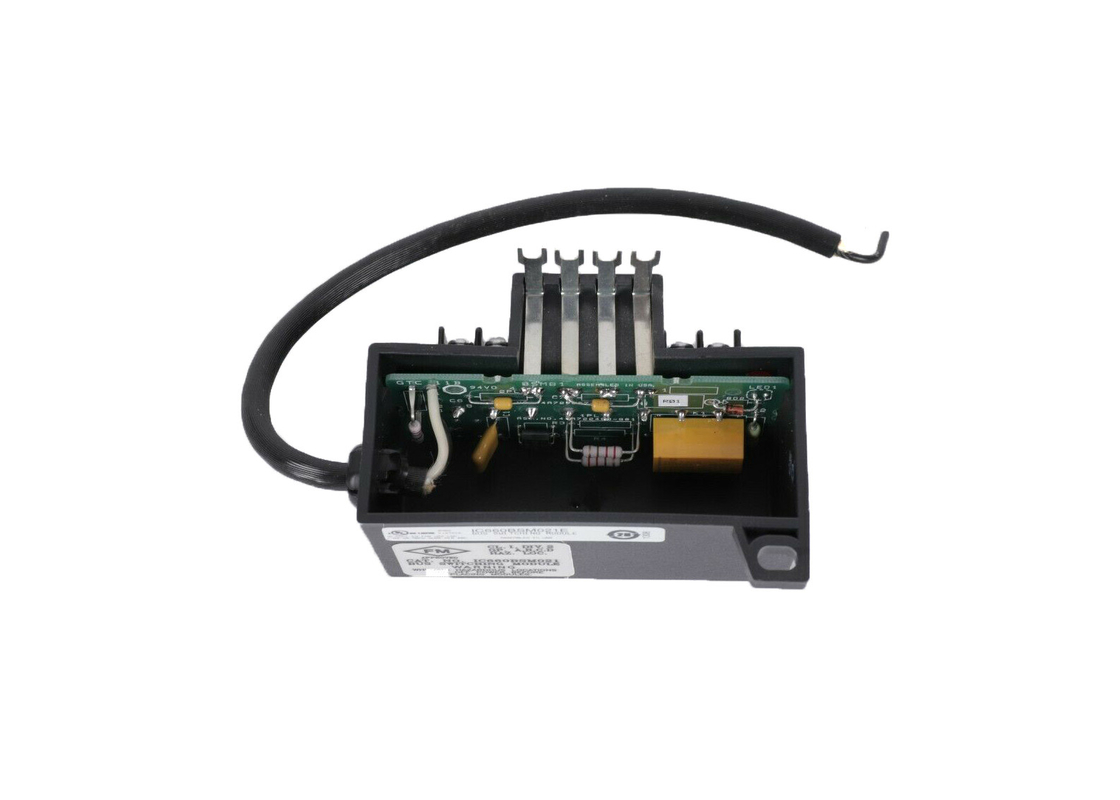

Ge Fanuc IC660BSM021 ， Genius I/O বাস সুইচিং মডিউল ， Genius I-O

জিই ফ্যানুক আইসি৬৬০বিএসএম০২১, জিনিয়াস আই/ও বাস সুইচিং মডিউল, জিনিয়াস আই-ও

পণ্যের বর্ণনা

আইসি৬৬০বিএসএম০২১ হল একটি জিনিয়াস আই/ও বাস সুইচিং মডিউল (বিএসএম) যা ইনপুট/আউটপুট ডিভাইসগুলিকে একই সাথে দুটি সিরিয়াল বাসে সংযুক্ত করতে ব্যবহৃত হয়। আইসি৬৬০বিএসএম০২১ দুটি সংস্করণে বিদ্যমান,115 VAC/125 VDC BSM IC660BSM120 এবং 24/48 VDC BSM হিসাবে তালিকাভুক্ত

IC660BSM021. সংস্করণ IC660BSM021 BSM একটি দ্বৈত বাসে সর্বোচ্চ আটটি বিচ্ছিন্ন এবং অ্যানালগ ব্লক সংযোগ করতে সক্ষম।সংস্করণ IC660BSM021 এছাড়াও অতিরিক্ত BSMs ব্যবহার করা হয় যদি একই দ্বৈত বাস ইন্টারফেস 30 I / O ব্লক পর্যন্ত অনুমতি দিতে সক্ষমএই ধরনের দ্বৈত বাস কনফিগারেশন একটি ব্যাকআপ যোগাযোগ পথ প্রদান করে যা বাস ব্যর্থতার ক্ষেত্রে ব্যবহার করা যেতে পারে।

দ্বৈত বাস জোড়ার প্রতিটি বাস একটি বাস নিয়ামক বা পিসিআইএম এর সাথে যুক্ত। প্রতিটি বাস ইন্টারফেস মডিউল যদি আলাদা সিপিইউতে থাকে তবে সিস্টেমটি সিপিইউ রিডান্ডান্সি সমর্থন করতে পারে।

ক্লাস্টারের বি বি পৃথক ব্লক IC660BSM021 এর সমস্ত ক্রিয়াকলাপ নিয়ন্ত্রণ করে। প্রথম সার্কিটটি IC660BSM021 BSM এর জন্য নিবেদিত একটি আউটপুট।এই বিশেষ আউটপুট বর্তমান বাসে যোগাযোগ হারিয়ে যায় প্রতিবার বাস পরিবর্তন করা সম্ভব করে তোলেযদি IC660BSM021 এর একটি সুইচ দিয়ে একটি অপারেশনাল বাস খুঁজে পাওয়া না যায়, তাহলে BSM এর সংযোগযুক্ত বাসে যোগাযোগ পুনরুদ্ধারের জন্য অপেক্ষা করতে হবে,অথবা যতক্ষণ না ক্ষমতা BSM নিয়ামক ব্লক সাইকেল করা যেতে পারে. এটি অপ্রয়োজনীয় সুইচিং প্রতিরোধ করে। শক্তিহীন, আইসি 660 বিএসএম 021 ব্লকগুলিকে বাস এ এর সাথে সংযুক্ত করে। আইসি 660 বিএসএম 021 বিএসএম কেবল তখনই শক্তিযুক্ত হয় যখন বাস বি নির্বাচন করার প্রয়োজন হয়।

IC660BSM021 এর LED যখন বাস B সক্রিয় থাকে তখন জ্বলতে থাকে। IC660BSM021 BSM CPU বা হ্যান্ডহেল্ড মনিটর ব্যবহার করে বাসগুলি স্যুইচ করার জন্যও কমান্ড করা যেতে পারে।IC660BSM021 এবং IC660BSM120 পাওয়ার সোর্স ছাড়া একই. IC660BSM021 24/48VDC দ্বারা চালিত হয়, যখন IC660BSM120 115 VAC/l25 VDC দ্বারা চালিত হয়।

IC660BSM021 সম্পর্কে

জিই ফ্যানুক আইসি 660 বিএসএম 021 বাস সুইচিং মডিউল (বিএসএম) একটি দ্বৈত বাস সুইচিং মডিউল যা জিনিয়াস আই / ও ব্লক ডিভাইসগুলিকে একই সাথে দ্বৈত সিরিয়াল বাসগুলিতে সংযুক্ত করার জন্য ডিজাইন করা হয়েছে।এই মডিউলটি GE Fanuc Genius I/O পরিবারের অন্তর্ভুক্ত, এবং এটি একটি নির্ভরযোগ্য সিরিয়াল বাস সংযোগ সরবরাহ করে এবং এটি একটি বাসের ব্যর্থতার ক্ষেত্রে একটি ব্যাকআপ যোগাযোগ পথ সরবরাহ করতে পারে।

IC660BSM021 বাস সুইচিং মডিউল একটি একক সিরিয়াল বাসে সর্বাধিক ৮ টি বিচ্ছিন্ন এবং অ্যানালগ I/O ব্লকের সাথে সংযোগ সমর্থন করতে পারে এবং যদি অ্যাপ্লিকেশনটিতে আরও ব্লক সংযুক্ত করার প্রয়োজন হয়,অতিরিক্ত বিএসএম মডিউল ইনস্টল করা যেতে পারে 30 Genius I / O ব্লক সর্বোচ্চ সংখ্যা প্রসারিত করতে. IC660BSM021 বাস সুইচিং মডিউলের ফাংশনগুলি ক্লাস্টার কনফিগারেশনে একটি Genius I/O ব্লক দ্বারা নিয়ন্ত্রিত হয়, এবং এটি একটি হ্যান্ডহেল্ড মনিটর বা CPU প্রোগ্রামিং দিয়ে কনফিগার করা হয়।

GE Fanuc IC660BSM021 বাস স্যুইচিং মডিউলটি হ্যান্ডহেল্ড মনিটর বা সিপিইউ ব্যবহার করে 2 টি বাস (বাস A বা B) এর মধ্যে স্যুইচ করতে কনফিগার করা যেতে পারে। যখন বাস A সক্রিয় করা হয়,IC660BSM021 বাস স্যুইচিং মডিউল একটি ভোল্টেজ নামকরণ যা 4 ভোল্ট DC কম এবং একটি সর্বোচ্চ বর্তমান ড্রপ 10 সঙ্গে কাজ করে.০ মিলিঅ্যাম্পার ২৪.০ ভোল্ট ডিসি এবং ৩০.০ মিলিঅ্যাম্পার ৪৮ ভোল্ট ডিসিতে।

এটি 18 ভোল্ট ডিসি থেকে 50 ভোল্ট ডিসিতে কাজ করে যখন বাস বি সক্রিয় করা হয়। IC660BSM021 বাস সুইচিং মডিউলটির ন্যূনতম নির্ভরযোগ্যতা রেটিং 500,000 অপারেশন এবং 20 মিলিসেকেন্ডের কম সুইচ অ্যাক্টিভেশন সময়. IC660BSM120 বাস সুইচিং মডিউলটি একটি 24/48 ভোল্ট ডিসি বাস সুইচিং মডিউল, তিনটি 15 ইঞ্চি প্রিফ্যাব্রিকেটেড ক্যাবল এবং একটি জিনিয়াস আই / ও সিস্টেম ব্যবহারকারী ম্যানুয়াল সমন্বিত একটি কারখানার সমাবেশ হিসাবে সরবরাহ করা হয়।

আইসি৬৬০বিএসএম০২১-এর জন্য প্রযুক্তিগত বিবরণ
