পণ্যের বিবরণ:
প্রদান:
|
| ব্র্যান্ড: | জিই ফানুক | মডেল: | IC660BBA104 |
|---|---|---|---|
| সিরিজ: | সিরিজ 90-70 | পণ্যের ধরন: | আই/ও ব্লক |
| I/O পয়েন্টের সংখ্যা: | 6 | ইনপুট সংখ্যা: | 4 |
| আউটপুট সংখ্যা: | 2 | ভোল্টেজ প্রকার: | এসি এবং ডিসি |
| নামমাত্র ভোল্টেজ: | 115 ভোল্ট এসি, 125 ভোল্ট ডিসি | গ্যারান্টি: | ১ বছর |
| লক্ষণীয় করা: | ESCPP পজিটিভ লজিক আউটপুট মডিউল,24VDC পজিটিভ লজিক আউটপুট মডিউল,RS485 ডিজিটাল I O মডিউল |
||

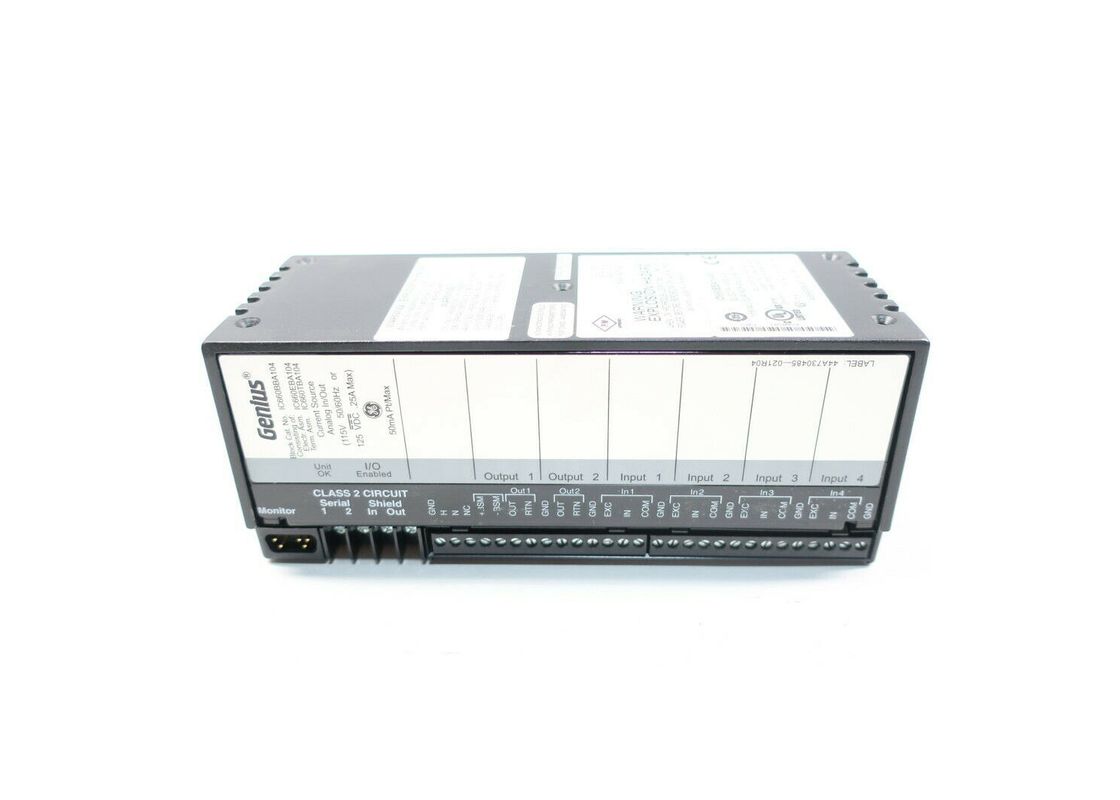

আইসি৬৬০বিবিএ১০৪ হল জিই ফ্যানুক সিরিজ ৯০-৩০ পিএলসির একটি জিনিয়াস অ্যানালগ আই/ও ব্লক। এটি অ্যানালগ মিশ্রিত মডিউল গ্রুপের অন্তর্গত এবং এটি ১১৫ ভিএসি বা ১২৫ ভিডিসিতে চালিত হতে পারে।এটিতে চারটি ইনপুট এবং দুটি আউটপুট রয়েছে যার I / O পরিসীমা 4 mA থেকে 20 mA এর মধ্যে এবং সিস্টেমকে বিভিন্ন ধরণের ডায়াগনস্টিক সরবরাহ করেসার্কিটগুলি বিচ্ছিন্ন, এবং ইনপুট নির্ভুলতা 0.1% পর্যন্ত সঠিক।
ব্লক এবং সমস্ত সার্কিটকে একক ইনপুট থেকে শক্তি সরবরাহ করা হয়, যাতে সংকেতগুলি প্রক্রিয়া করার জন্য বাহ্যিক শক্তির প্রয়োজন হয় না।সার্কিট ইঞ্জিনিয়ারিং ইউনিট রূপান্তর করতে রৈখিক স্কেলিং প্রয়োগ. প্রতিটি স্ক্যানের সাথে, 8 বাইট ইঞ্জিনিয়ারিং ডেটা ধারণকারী তথ্য সম্প্রচার করা হয়. আউটপুট ডেটা 4 বাইটে সম্প্রচার করা হয়.ব্লকটি এমন একটি আউটপুট সরবরাহ করে যা একটি বাস স্যুইচিং মডিউল (IC660BSM21) এর সাথে সংযোগ স্থাপন করে এবং জিনিয়াস বাস কন্ট্রোলারগুলির সাথে সামঞ্জস্যপূর্ণ, পিসিআইএম এবং কিউবিআইএম মডিউল। আইসি 660 বিবিএ 104 জিনিয়াস অ্যানালগ আই / ও ব্লকটি কনফিগার করতে, ব্যবহারকারীর একটি হ্যান্ডহেল্ড মনিটর সংস্করণ 3.7 বা তার পরে প্রয়োজন। প্রোগ্রামিং সফ্টওয়্যারটি লজিকমাস্টার 6 সংস্করণ 4.02 বা তার পরে।CPU যে ব্লক সঙ্গে সামঞ্জস্যপূর্ণ rev হয়.১০৫ বা তারপরে সিরিজ ছয় পিএলসি এবং রেভ 3.0 বা তারপরে সিরিজ ৫ পিএলসির জন্য।
ব্লকটি ইনপুট অ্যালার্ম সনাক্ত করতে, সর্বশেষ আউটপুট অবস্থা বা ডিফল্ট অবস্থা ধরে রাখতে এবং আউটপুট ফিডব্যাক গ্রহণ করতে কনফিগার করা যেতে পারে। একটি সংকেতকে একটি মান রূপান্তর করার সময়টি 400ms পর্যন্ত হতে পারে,এবং ব্লক কাজ করতে পারেন যদি CPU এর অতিরিক্ত হয়. ডায়াগনস্টিক চেক ইনপুট খোলা তারের সনাক্তকরণ, প্রতিটি ইনপুট পৃথকভাবে ইনপুট উচ্চ এবং নিম্ন বিপদাশঙ্কা, I / O ওভার রেঞ্জ এবং আন্ডার রেঞ্জ সংকেত সনাক্তকরণ, এবং আউটপুট ফিডব্যাক ত্রুটি জড়িত।আইসি৬৬০বিবিএ১০৪ জিনিয়াস এনালগ আই/ও ব্লকের ৩২টি টার্মিনাল রয়েছে. পাওয়ার সোর্স টার্মিনাল 5 এবং 6 এর সাথে সংযুক্ত হয়। I / O তারগুলি স্ব-শক্তিযুক্ত ইনপুট 17 থেকে 32 এর সাথে সংযুক্ত হয়। আউটপুটগুলি টার্মিনাল 11-12 এবং 14-15 এর সাথে সংযুক্ত হয়।সার্কিট ক্ষতি রোধ করার জন্য একটি 10 ওহম প্রতিরোধের প্রয়োজনবাস সুইচিং মডিউলটি টার্মিনাল ৯-১০ এর সাথে সংযুক্ত।
| নামমাত্র ভোল্টেজঃ | 115 ভিএসি/ 125 ভিডিসি |
| # পয়েন্টঃ | 4 ইনপুট / 2 আউটপুট |
| ইনপুট রেঞ্জঃ | ৪ থেকে ২০ এমএ |
| আউটপুট রেঞ্জঃ | ৪ থেকে ২০ এমএ |
| অপারেটিং ভোল্টেজঃ | ৯৩-১৩২ ভিএসি / ১০৫-১৪৫ ভিডিসি |
| সাধারণ পয়েন্টঃ | একটি গ্রুপ 4 ইনপুট এবং একটি গ্রুপ 2 আউটপুট |
|
ব্লক টাইপঃ ক্যাটালগ নম্বরঃ 115 ভিএসি / 125VDCCরেন্ট উৎস অ্যানালগ ব্লক টার্মিনাল সমাবেশ শুধুমাত্র ইলেকট্রনিক্স সমাবেশ শুধুমাত্র 24 / 48VDCCরেন্ট উৎস অ্যানালগ ব্লক টার্মিনাল সমাবেশ শুধুমাত্র ইলেকট্রনিক্স সমাবেশ শুধুমাত্র |
চারটি ইনপুট / ২টি আউটপুট সার্কিট IC660BBA104IC660TBA104 IC660EBA104 IC660BBA024 IC660TBA024 |
|
আকার(উচ্চতা x প্রস্থ x গভীরতা) ওজনঃ LEDs (I/O ব্লক): তাপ বিচ্ছিন্নতাঃ BSMControl: |
8.83 ′′ (22.44 সেমি) x 3.50 ′′ (8.89 সেমি) x 3.94 ′′ (10.00 সেমি) ১.৮ কেজি UnitOK,I/O12 ওয়াট সর্বোচ্চ সক্ষম সুইচ এক 24 / 48 VDC BSM (IC660BSM021) |
| ব্লক থেকে ব্লক বিচ্ছিন্নতা: গ্রুপ থেকে গ্রুপ বিচ্ছিন্নতাঃ | এক মিনিটের জন্য ১৫০০ ভোল্ট, ৩০০ ভোল্ট রিমস |
|
115VAC/125 VDC ব্লক পাওয়ারঃপাওয়ার সাপ্লাইভোল্টেজ সর্বোচ্চ বর্তমান ফ্রিকোয়েন্সি / রিপল পাওয়ার সাপ্লাই বন্ধ হওয়ার সময় |
115 ভিএসি 125 ভিডিসি V ভিডিসি ২৫০ এমএ 140mA ৪৭৬৩ হার্জ ১০% ম্যাক্স. ঢেউ 1 চক্র ১০ এমএস মিনিট। |
|
২৪/৪৮ ভিডিসি ব্লক পাওয়ারঃপাওয়ার সাপ্লাইভোল্টেজ সর্বোচ্চ বর্তমান রিপল পাওয়ার সাপ্লাই বন্ধ হওয়ার সময় |
১৮৫৬ ভিডিসি ৬০০ এমএ সর্বোচ্চ ১০%। ১০ এমএস মিনিট। |
|
ইনপুট সিগন্যাল বৈশিষ্ট্যঃইনপুট নির্ভুলতা (২৫ ডিগ্রি সেলসিয়াসে) ইনপুট রেজোলিউশন ইনপুট রূপান্তর সময় পরিসীমা ওভাররেঞ্জ ক্ষমতা ইনপুট ডায়াগনস্টিকস চ্যানেল থেকে চ্যানেল বিচ্ছিন্নতা তাপীয় ড্রিফট (২৫ সি থেকে) |
0পুরো স্কেল রিডিং 1 এর.1%¢এ 16.6mS থেকে 400mS (ব্যবহারকারীর দ্বারা নির্বাচিত) 4mA থেকে 20mA 0mA থেকে 25mA আন্ডাররেঞ্জ, ওভাররেঞ্জ, উচ্চ এলার্ম, কম এলার্ম, খোলা তারের 300 ভোল্ট আরএমএস 70 পিপিএম প্রতি ডিগ্রি সেলসিয়াস |
| ইনপুট ইম্পেড্যান্সঃ | ১০০ ওম$৫% |
| স্বাভাবিক মোড প্রত্যাখ্যানঃ | ৫৫, ৬০ হার্জে ৪৫ ডিবি |
|
ইনপুট উত্তেজনা বৈশিষ্ট্যঃ খোলা সার্কিট ভোল্টেজ সংক্ষিপ্ত সার্কিট বর্তমান Loopimpedance |
24 ভিডিসি
1000 ওম ম্যাক্স. (0mA থেকে 20mA) 800 ওম ম্যাক্স. (20mA) থেকে ২৫ এমএ) |
|
আউটপুট সিগন্যাল বৈশিষ্ট্যঃআউটপুট নির্ভুলতা 25 C আউটপুট রেজোলিউশন আউটপুট আপডেট ফ্রিকোয়েন্সি রেঞ্জ ওভাররেঞ্জ ক্যাপাসিটি আউটপুট ডায়াগনস্টিকস:লোড: থার্মাল ড্রিফ্ট(২৫ সি থেকে): |
0.15% পুরো স্কেল রিডিং 6¢এ 6mS থেকে 8mS সাধারণত 4mA থেকে 20mA 0mA থেকে 24mA 0 ওহম থেকে 850 ওহমের মধ্যে নিম্ন, উচ্চতর, ফিডব্যাক ত্রুটি 35 পিপিএম প্রতি ডিগ্রি সেলসিয়াস |
|
পরিবেশগতঃঅপারেটিং তাপমাত্রা স্টোরেজ তাপমাত্রা আর্দ্রতা কম্পন |
0C থেকে +60C (+32F থেকে +140F) ¥40C থেকে +100C (¥40F থেকে +212F) ৫% থেকে ৯৫% (নন-কন্ডেনসিং) ৫ ০১ হার্জ ০.২ ০.০৮ মিমি স্থানচ্যুতি, ১০ ০২০০ হার্জ ১ জিতে |
