পণ্যের বিবরণ:
প্রদান:
|
ব্র্যান্ড: | জিই ফানুক | মডেল: | IC697MEM713 |
---|---|---|---|
সিরিজ: | সিরিজ 90-70 | যোগাযোগ: | দুটি RS-422/RS-485 বা RS-232 সিরিয়াল পোর্ট |
অবস্থা ইঙ্গিত: | তিনটি এলইডি পোর্ট | প্রোগ্রামিং এবং কনফিগারেশন: | IC647 বা IC640 কম্পিউটার, বা IBM- সামঞ্জস্যপূর্ণ পিসি |
5V বাস থেকে বর্তমান প্রয়োজন: | 1.0 এএমপি | ভিএমই: | সিস্টেম VME স্ট্যান্ডার্ড C.1 সমর্থন করার জন্য ডিজাইন করা হয়েছে |
ত্রুটি পরীক্ষা: | CPU চেকসাম রুটিন | ওয়ারেন্টি: | 1 বছর |
লক্ষণীয় করা: | ESCPP পজিটিভ লজিক আউটপুট মডিউল,24VDC পজিটিভ লজিক আউটপুট মডিউল,RS485 ডিজিটাল I O মডিউল |

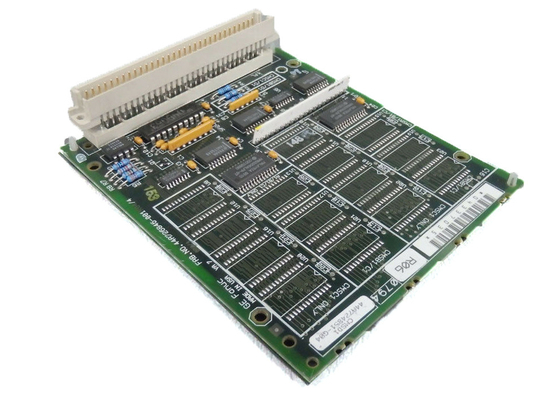

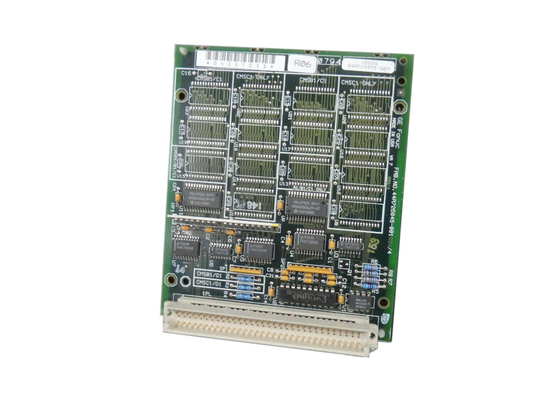

IC697MEM713 হল GE Fanuc অটোমেশন দ্বারা নির্মিত একটি সম্প্রসারণ মেমরি, যা 64 KB, 128 KB, 512KB, এবং 256 KB মেমরি রেঞ্জ অফার করে৷IC697MEM713-এর প্রয়োগ IC697CPU771 এবং IC697CPU772 বা IC697PCM711 (যা প্রোগ্রামেবল কো-প্রসেসর মডিউল) মডিউলগুলির ডেটা মেমরি এবং লজিক মেমরির প্রসারণে।
IC697MEM713 একটি কন্যা বোর্ড হিসাবে ইনস্টল করা হয়েছে এবং এটি যে মডিউলটি পরিবেশন করে সেই একই স্লটে অবস্থিত৷এই সম্প্রসারণ মেমরি বিদ্যমান বেস বোর্ডে উপলব্ধ মেমরির পরিপূরক।বেস বোর্ড হাউজিং এ অবস্থিত ব্যাটারির কারণে পাওয়ার লসের সময় মেমরি ধরে রাখা হয়।লজিক প্রোগ্রাম মেমরি স্বয়ংক্রিয়ভাবে পটভূমিতে PLC CPU দ্বারা ত্রুটি-চেক করা হয়।PCM ত্রুটি স্টোরেজ মেমরি চেক করে যখন পাওয়ার সাইকেল করা হয় এবং হার্ড বা নরম রিসেটের ক্ষেত্রে।
IC697MEM713 ইনস্টল করতে, ব্যবহারকারীকে নিশ্চিত করতে হবে যে র্যাক পাওয়ার বন্ধ আছে।তারপর 64 পিন সংযোগকারী বেস বোর্ডের সংযোগকারীতে প্লাগ করা যেতে পারে, স্ন্যাপ নিযুক্ত করা হয়।একবার মডিউলটি র্যাকে স্থাপন করা হলে, পাওয়ার-আপ শুরু করা যেতে পারে।অন্তর্ভূক্ত লিথিয়াম ব্যাটারি চালু করলে পাওয়ার লসের ক্ষেত্রে শক্তি বজায় থাকে।এই ব্যাটারি ক্যালেন্ডার ঘড়িও পরিচালনা করে।পুরানো ব্যাটারি অপসারণ করার আগে ব্যবহারকারীকে অবশ্যই একটি নতুন ব্যাটারি ইনস্টল করার বিষয়ে সতর্ক থাকতে হবে।
IC697MEM713 এর 20 C বা 68 F তাপমাত্রায় 10 বছরের শেলফ লাইফ রয়েছে এবং প্রয়োগ করা শক্তি ছাড়াই নামমাত্র ছয় মাস মেমরি ধরে রাখা উচিত।
GE Fanuc IC697MEM713 প্রোগ্রামেবল কপ্রসেসর মডিউল হল একটি উচ্চ-পারফরম্যান্স মাইক্রোকম্পিউটার যা কপ্রসেসর ফাংশন সম্পাদন করার জন্য ডিজাইন করা হয়েছে এবং এটি যোগাযোগ মডিউল এবং ASCII মডিউল বা বেসিক মডিউলের ফাংশনগুলিকে একত্রিত করে৷IC697MEM713 মডিউলটি সিরিজ 90-70 GE Fanuc PLC-এর জন্য তৈরি করা হয়েছে।এটি 1 বা 2টি স্বাধীন সিসিএম পোর্ট বা শুধুমাত্র একটি সিরিয়াল পোর্টের সাথে কাজ করার জন্য কনফিগার করা হয়েছে।IC697MEM713 মডিউল একটি প্রোগ্রামেবল কপ্রসেসর মডিউল এবং এটি মেগাবেসিক নামে পরিচিত একটি শক্তিশালী বেসিক ভাষা ব্যবহার করে প্রোগ্রাম করা যেতে পারে।এই প্রোগ্রামিং ভাষা কার্যকরভাবে ডেটা অধিগ্রহণ করে, কার্যকর ডেটা সঞ্চয়স্থান নিশ্চিত করে এবং রিয়েল-টাইম কম্পিউটিং নিশ্চিত করার সময় ডেটা পুনরুদ্ধারের কার্য সম্পাদন করে।
IC697MEM713 মডিউলটিতে একটি রিস্টার্ট বা রিসেট পুশবাটন রয়েছে যা মডিউলটিকে "রান মোড" বা "প্রোগ্রাম মোডে" রাখতে ব্যবহৃত হয়।মনে রাখবেন যে রিস্টার্ট/রিসেট পুশবাটনটি 5 সেকেন্ডের কম সময় ধরে চাপলে IC697MEM713 মডিউলটিকে "RUN মোডে" রাখে।এটি একটি নরম রিসেট হিসাবে উল্লেখ করা হয়।10 সেকেন্ডেরও বেশি সময় ধরে রিস্টার্ট/রিসেট পুশবাটন টিপলে PCM "প্রোগ্রাম ডেভেলপমেন্ট মোডে" প্রবেশ করে।IC697MEM713 মডিউলটিতে 3টি পর্যন্ত LED সূচক রয়েছে যা PCM এর উপরে এবং সামনে পাওয়া যায়।প্রথম LED সূচকটি "অফ স্টেট" দেখায় যার অর্থ হল IC697MEM713 মডিউল কাজ করছে না।এটি হার্ডওয়্যারের ত্রুটির ক্ষেত্রে ঘটতে পারে।দ্বিতীয় LED "অন স্টেট" দেখায় এবং কোনো সমস্যা না থাকলে LED স্থিরভাবে জ্বলতে থাকে।যখনই পাওয়ার-আপ ডায়াগনস্টিক প্রক্রিয়া হচ্ছে তখনই শেষ LED ফ্ল্যাশ করে।
ব্র্যান্ড | জিই ফানুক |
সিরিজ | সিরিজ 90-70 |
অংশ সংখ্যা | IC697MEM713 |
যোগাযোগ | দুটি RS-422/RS-485 বা RS-232 সিরিয়াল পোর্ট |
অবস্থা ইঙ্গিত | তিনটি এলইডি পোর্ট |
প্রোগ্রামিং এবং কনফিগারেশন | IC647 বা IC640 কম্পিউটার, বা IBM- সামঞ্জস্যপূর্ণ পিসি |
5V বাস থেকে বর্তমান প্রয়োজন | 1.0 এম্প |
ভিএমই | সিস্টেম VME স্ট্যান্ডার্ড C.1 সমর্থন করার জন্য ডিজাইন করা হয়েছে |
ত্রুটি পরীক্ষা | CPU চেকসাম রুটিন |
মেগাবেসিক | সমর্থিত |
ব্যাটারি
20 ডিগ্রি সেলসিয়াসে (68 ডিগ্রি ফারেনহাইট) শেল্ফ লাইফ 10 বছর
মেমরি ধারণ ক্ষমতা প্রয়োগ ছাড়া 6 মাস নামমাত্র
VME সিস্টেম VME স্ট্যান্ডার্ড C.1 সমর্থন করার জন্য ডিজাইন করা হয়েছে
