IC697MDL752 GE Fanuc 90-70 সিরিজ মডিউল 32 আউটপুট পয়েন্ট নতুন অরিজিনাল

IC697MDL752 GE Fanuc 90-70 সিরিজ মডিউল 32 আউটপুট পয়েন্ট নতুন মূল

IC697MDL752 পণ্যের বর্ণনা

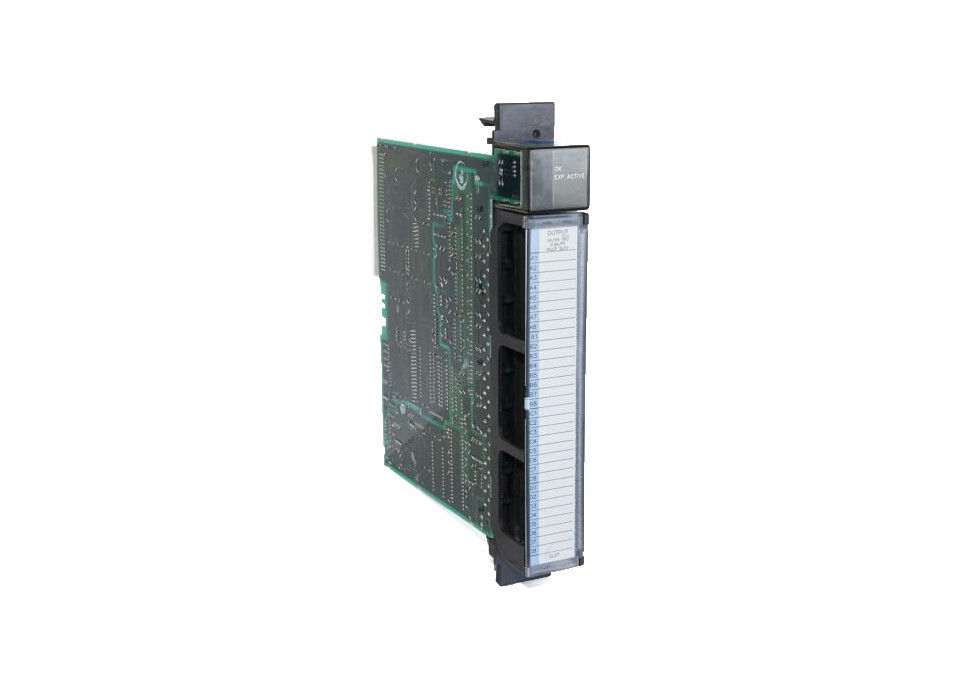

জিই ফ্যানুক ৯০-৭০ সিরিজ মডিউল আইসি৬৯৭এমডিএল৭৫২ একটি ৩২ পয়েন্ট মডিউল যা ১২ ভোল্ট এবং ০.৫ এম্পিয়ার বর্তমান সরবরাহ করে। এই মডিউলটি একটি উচ্চ স্তরের ইনরশ বর্তমান সরবরাহ করে,যা IC697MDL752 কে বিভিন্ন ধরনের লোডের জন্য আদর্শ করে তোলে।সার্কিটের প্রতিটি পয়েন্টের ON-OFF অবস্থা খুঁজে পেতে, মডিউলের শীর্ষে LED সূচকগুলি সন্ধান করুন।ক্ষেত্রের অনুরূপ মডিউলগুলির সাথে সঠিক সারিবদ্ধতা নিশ্চিত করার জন্য, মডিউলটি সঠিকভাবে কী করা আছে। এই IC697MDL752 মডিউলটি MS-DOS বা প্রোগ্রামিং সফ্টওয়্যার ব্যবহার করে কনফিগার করা হয়েছে যা উইন্ডোজ এনটি বা উইন্ডোজ 95 এ চালিত হয়।এটি সাধারণত ইথারনেট ক্যাবল বা এসএনপি পোর্টের মাধ্যমে টিসিপি / আইপি প্রোটোকলের মাধ্যমে হয়. প্রোগ্রামিং কনফিগারেশন ডাউনলোড করা হয় এবং প্রোগ্রামিং ডিভাইসে ইনস্টল করা হয়। এটি একটি ব্যক্তিগত কম্পিউটার, আইবিএম এক্সটি, পিএস / 2 বা এটি এর মতো ডিভাইস ব্যবহার করে করা হয়।

আইসি 697 এমডিএল 752 12 ভোল্ট আউটপুট মডিউলটি মোটর স্টার্টার, সোলিনয়েড এবং সূচকগুলির মতো অনেক ডিভাইসের সাথে সামঞ্জস্যপূর্ণ। এটি 4 টি গ্রুপে বিভক্ত, যার প্রতিটিতে 8 টি মডিউল রয়েছে।মডিউল এর তাপ অপচয় কারণে, 4 টি গ্রুপের প্রত্যেকটির জন্য বৃহত্তম বর্তমানের 2 এম্পেরের সীমা রয়েছে।

প্রতিটি আউটপুট মডিউল তার লাইফটাইম বর্তমান রেটিংয়ের চেয়ে বড় একটি সার্জ বর্তমান সরবরাহ করতে পারে। এই ক্ষমতা ডিভাইসের বর্তমান রেটিং এবং ডিভাইসটি চালু হওয়ার সময়কালের উপর নির্ভর করে.আইসি 697 এমডিএল 752 আউটপুট মডিউলটি ফিউজ ছাড়াই আসে। তবে, যদি এটির প্রয়োজন হয় তবে সুরক্ষার উদ্দেশ্যে 3⁄4 এএমপি 250 ভি ফিউজ লাগানো হয়।

আউটপুট মডিউল একটি যান্ত্রিক কী দিয়ে আসে যা একটি বোকা প্রুফ প্রক্রিয়া প্রদান করে।এই মডিউল সঠিকভাবে স্থাপন করা হয় এবং মডিউল একটি ভিন্ন মডিউল টাইপ জন্য একটি স্লট মধ্যে অনিচ্ছাকৃতভাবে প্রতিস্থাপিত হতে প্রতিরোধ নিশ্চিত করেপ্রতিটি মডিউল এই উদ্দেশ্যে একটি চাবি দিয়ে আসে।

টার্মিনাল বোর্ডগুলির ইনস্টলেশন বা অপসারণের সময়, এটি অত্যন্ত সুপারিশ করা হয় যে শক্তি বন্ধ করা হয়। একবার শক্তি বন্ধ হয়ে গেলে, জ্যাক স্ক্রু অ্যাক্সেস করার জন্য hinged দরজা খোলা যেতে পারে,যা টার্মিনাল বোর্ডকে দৃঢ়ভাবে স্থানে ধরে রাখে.

টার্মিনাল বোর্ডটি AWG 0.36 মিমি 2 থেকে AWG 2.1 মিমি 2 পর্যন্ত তারের আকারের জন্য ডিজাইন করা হয়েছে। এটি লক্ষ করা গুরুত্বপূর্ণ যে সর্বোচ্চ অন্তরক ব্যাসার্ধ.135 ইঞ্চি অতিক্রম করা উচিত নয় যখন একটি 2.1 মিমি2 তারের সমস্ত পয়েন্টের জন্য তারের জন্য। সঠিক সংযোগের জন্য, দুটি তারের যে কোনও টার্মিনালে শেষ করা যেতে পারে যদি তারা একই আকারের হয়। টার্মিনাল বোর্ডটি সর্বাধিক 40 2 স্থান দেওয়ার জন্য তৈরি করা হয়.1 মিমি2 তারের. যদি তারা ব্যবহার করা হয়, তারা শেষের শেষ থেকে অন্তত 8 ইঞ্চি স্থাপন করা উচিত। এই hinged দরজা সহজে বন্ধ করার জন্য পর্যাপ্ত স্থান তৈরি করে।

ক্যাবল মডিউলগুলির সাথে সমস্ত সংযোগ করার পরে, ক্যাবল বন্ধনীগুলি তারের বান্ডিলগুলির চারপাশে শক্তভাবে আবৃত করার পরামর্শ দেওয়া হয়। বড় তারের বান্ডিলগুলি পরিচালনা করার সময়, এটি একটি বড় ক্যাবল বোতামের সাথে সংযুক্ত করা হয়।অতিরিক্ত ক্যাবল বাঁধার সুপারিশ করা হয়. একটি দরজা লেবেল সার্কিট প্রতিটি মডিউল সঙ্গে অন্তর্ভুক্ত করা হয় তারের তথ্য প্রদর্শন করতে. যদি লেবেল hinged দরজা মধ্যে সন্নিবেশ করা কঠিন, আপনি সন্নিবেশ করার আগে স্কোর প্রান্ত ভাঁজ করতে পারেন.

ফাইলিং ওয়্যারিং সম্পন্ন করার পরে, নিশ্চিত করুন যে টার্মিনাল বোর্ডটি র্যাকের সাথে সংযুক্ত করা হয়েছে। এটি র্যাকের নীচের কার্ড গাইড গ্রিলে ছোট স্লটগুলিতে বোর্ডের স্ট্র্যাপটি সন্নিবেশ করিয়ে অর্জন করা হয়।স্ট্র্যাপ এছাড়াও তার সঠিক সমকামিত স্লট অবস্থান সঙ্গে টার্মিনাল বোর্ড চিহ্নিত করেপর্যাপ্ত বায়ুচলাচল করার জন্য, গ্রিলের উপরে এবং নীচে ৬ ইঞ্চি দূরত্ব রাখুন।

IC697MDL752 টেকনিক্যাল স্পেসিফিকেশন
