পণ্যের বিবরণ:
প্রদান:
|
ব্র্যান্ড: | জিই ফানুক | মডেল: | IC697MDL740 |
---|---|---|---|
সিরিজ: | সিরিজ 90-70 | রেটেড ভোল্টেজ: | 24 থেকে 48 ভোল্ট ডিসি |
আউটপুট বর্তমান: | পয়েন্ট প্রতি 2 Amps, প্রতি গ্রুপ 4 Amps | আউটপুট ভোল্টেজ পরিসীমা: | 20 থেকে 60 ভোল্ট ডিসি |
প্রয়োজনীয় বর্তমান: | 0.15 Amps | আউটপুট সংখ্যা: | আউটপুট সংখ্যা |
বিচ্ছিন্নতা ভোল্টেজ: | 1500 ভোল্ট | ওয়ারেন্টি: | 1 বছর |
লক্ষণীয় করা: | ESCPP পজিটিভ লজিক আউটপুট মডিউল,24VDC পজিটিভ লজিক আউটপুট মডিউল,RS485 ডিজিটাল I O মডিউল |

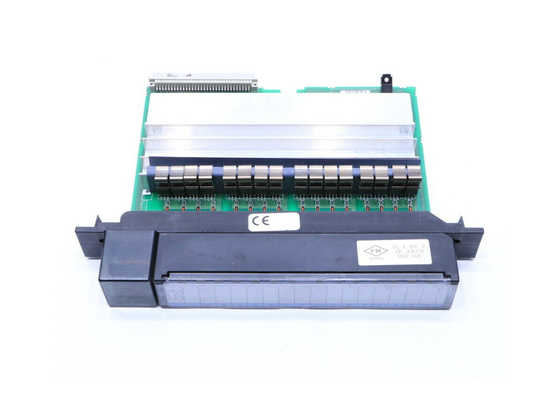

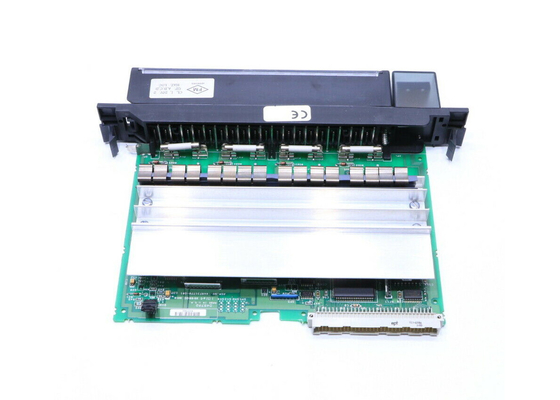

GE Fanuc IC697MDL740 হল একটি পৃথক আউটপুট মডিউল যা মোটর স্টার্টার, সোলেনয়েড এবং সূচকগুলির মতো ডিভাইসগুলিকে পাওয়ার জন্য ব্যবহার করা যেতে পারে।এই লোডগুলিকে মডিউলের 16টি আউটলেট পয়েন্টগুলির মধ্যে একটিতে সংযুক্ত করা যেতে পারে যা চারটি পয়েন্টের ক্লাস্টারে বিভক্ত।এই বিন্দুগুলির প্রতিটিতে প্রদত্ত আউটপুট হল 24/48 ভোল্টের প্রত্যক্ষ কারেন্ট দীর্ঘমেয়াদী কারেন্টের প্রতি বিন্দুতে 2 অ্যাম্পিয়ার হারে।IC697MDL740-এর ইনপুট সার্জ সঞ্চালন ক্ষমতা অবশ্য 2 অ্যাম্পিয়ারের চেয়ে বেশি তাৎপর্যপূর্ণ।প্রতিটি আউটপুট পয়েন্ট ক্লাস্টারে একটি সাধারণ 10-অ্যাম্পিয়ার ফিউজ রয়েছে।
মডিউলটির মুখটি সার্কিট এবং ফিউজের বিভিন্ন অবস্থানে অবস্থান প্রদানকারী LED সূচকগুলির একটি সিরিজ হোস্ট করে।
IC697MDL740 এর কনফিগারেশনের জন্য ডিআইপি বা জাম্প সুইচের জন্য কল করে না।কনফিগারেশন ব্যবহারকারী দ্বারা একটি Windows 96 বা Windows NT এর মাধ্যমে একটি Windows বা MS-DOS সফ্টওয়্যার চালনা করা যেতে পারে।এই প্রক্রিয়াটি SNP পোর্ট বা ইথারনেট TCP/IP ব্যবহার করে করা হয়।
অধিকন্তু, ব্যবহারকারীকে IC697MDL740 কনফিগার করার অনুমতি দেওয়া হয় যাতে আউটপুট পয়েন্টগুলি বন্ধ হয়ে যায় বা বিদ্যমান অবস্থায় চলতে থাকে।
প্রতিটি IC697MDL740 এর সাথে একটি যান্ত্রিক কী প্রদান করা হয় যাতে মডিউলটি মিটমাট করার জন্য একটি স্লট কাস্টমাইজ করা যায়।চাবিটি IC697MDL740 এর পিছনের প্লেটে এমনভাবে ঢোকানো হয় যে এটি স্লটের মাঝখানে স্লাইড করে যেখানে মডিউলটি প্রাথমিকভাবে ইনস্টল করা হয়। স্লটের দুর্ঘটনাজনিত অপব্যবহার রোধ করতে মডিউলটি অপসারণের পরেও এই কীটি খাঁজে থাকে।যাইহোক, IC697MDL740 নিষ্কাশনের পরে প্রয়োজন হলে এই আনুষঙ্গিকটি সরানো যেতে পারে।মডিউল অপসারণ স্লটে সুরক্ষিত ক্লিপগুলিকে ম্যানিপুলেট করে বাহিত করা যেতে পারে।
GE Fanuc ডিসক্রিট আউটপুট মডিউল যা IC697MDL740 ডিসক্রিট আউটপুট মডিউল নামে পরিচিত, এটি প্রায়শই GE সিরিজ 90-70 পণ্য লাইনের প্রোগ্রামেবল লজিক কন্ট্রোলার বা PLC এর সাথে ব্যবহার করা হয়।IC697MDL740 বিচ্ছিন্ন আউটপুট মডিউল অনেক GE PLC ডিভাইসের সাথে ভাল কাজ করে এবং এতে বিস্তৃত বৈশিষ্ট্য রয়েছে যা PLC সিস্টেম বর্ধিতকরণ এবং উন্নত মেশিন কর্মক্ষমতাতে অবদান রাখতে পারে।IC697MDL740 আউটপুট মডিউল 16টি আউটপুট প্রদান করে যেগুলি পরিচালনা করার জন্য 20 থেকে 60 ভোল্ট ডিসি ভোল্টেজ পরিসীমা প্রয়োজন।আউটপুটের জন্য নির্দিষ্ট কারেন্ট হল প্রতি পয়েন্টে 2 Amps বা প্রতি আউটপুট গ্রুপে 4 Amps।এই বিশেষ মডিউলটি মাত্র 2 মিলিসেকেন্ডে প্রতিক্রিয়া জানায় এবং এর ভোল্টেজ 1 ভোল্টের কম হয়।
IC697MDL740 বিযুক্ত আউটপুট মডিউলের একটি উচ্চ ইনরাশ ক্ষমতা রয়েছে যা এটির রেট করা বর্তমান মানের প্রায় 10 গুণ।নির্দিষ্ট ইনরাশ কারেন্ট মডিউলটিকে বিভিন্ন লোড সমর্থন করতে দেয়।এই আউটপুট মডিউলটিতে ফিউজ স্ট্যাটাস এবং ডিভাইস অন-অফ স্ট্যাটাস আপডেটের জন্য LED সূচক অন্তর্ভুক্ত রয়েছে।সমস্ত LED সূচক মডিউলের শীর্ষে অবস্থিত।মডিউলটিতে একটি নির্দিষ্ট কীিং প্রযুক্তিও রয়েছে যা বেমানান মডিউলগুলি মাউন্ট করার অনুমতি দেয় না।এই সুরক্ষা বৈশিষ্ট্যটি মূল্যবান হতে পারে কারণ সিস্টেমের প্রতিটি উপাদানকে অবশ্যই সেই অ্যাপ্লিকেশনটির চাহিদা পূরণ করতে হবে যার জন্য মডিউলটি প্রয়োগ করা হয়েছে৷IC697MDL740 মডিউলের কনফিগারেশন প্রক্রিয়া সহজ এবং এটি বিভিন্ন উপায়ে করা যেতে পারে।সমস্ত সমন্বয় একটি পিসিতে সঞ্চালিত হয় যা উইন্ডোজ অপারেটিং সিস্টেম চালায়।অতিরিক্ত সুরক্ষার জন্য, মডিউলটি একটি কনফর্মাল আবরণের সাথে কেনা যেতে পারে যা একটি ঐচ্ছিক বৈশিষ্ট্য হিসাবে আসে।অন্যান্য ঐচ্ছিক বৈশিষ্ট্যগুলি কারখানা থেকেও উপলব্ধ।
এই বিষয়বস্তুটি DO সরবরাহ দ্বারা লিখিত এবং সংকলিত হয়েছে এবং অনুলিপি করা উচিত নয়।
রেটেড ভোল্টেজ: | 24 বা 48 ভোল্ট ডিসি |
আউটপুট সংখ্যা: | 16টি আউটপুট (4টির মধ্যে 4টি গ্রুপ) |
আউটপুট বর্তমান: | পয়েন্ট প্রতি 2 Amps, প্রতি গ্রুপ 4 Amps |
বর্তমান প্রয়োজনীয়: | 0.15 Amps |
আউটপুট ভোল্টেজ পরিসীমা: | 20 থেকে 60 ভোল্ট |
ডিসি পাওয়ার: | হ্যাঁ |
রেটেড ভোল্টেজ: আউটপুটস্পার মডিউল: |
24 বা 48 ভোল্ট ডিসি 16 (প্রতিটি 4টি আউটপুটের চারটি দল) |
আলাদা করা: |
1500 ভোল্ট - ব্যাকপ্লেনে যেকোনো আউটপুট ইনপুট গ্রুপের মধ্যে 500 ভোল্ট |
আউটপুট ভোল্টেজ রেঞ্জ: | 20 থেকে 60 ভোল্ট |
আউটপুট বর্তমান: | প্রতি পয়েন্ট সর্বোচ্চ 2 amps |
প্রতি গ্রুপে সর্বোচ্চ 4 amps | |
আউটপুট বৈশিষ্ট্য- | |
থেকে অন্তঃপ্রবাহ বর্তমান: | 20 ms এর জন্য সর্বাধিক 20 amps |
আউটপুট ভোল্টেজ ড্রপ: | সর্বোচ্চ 0.8 ভোল্ট (0.4 ওহম) |
রেসপন্সটাইম-অন: | সর্বাধিক 2 মি.সে |
রেসপন্সটাইম-অফ: | সর্বাধিক 2 মি.সে |
আউটপুট লিকেজ: | 1m সর্বোচ্চ |
5V বাস থেকে বর্তমান প্রয়োজন: | 0.15 amp |
ভিএমই | সিস্টেম VME স্ট্যান্ডার্ড C.1 সমর্থন করার জন্য ডিজাইন করা হয়েছে |
