IC697MDL651 GE FANUC 32-পয়েন্ট ডিসক্রিট ইনপুট মডিউল সিরিজ 90-70 প্রোগ্রামেবল কন্ট্রোলার

IC697MDL651 GE FANUC 32-পয়েন্ট ডিস্ক্রিট ইনপুট মডিউল সিরিজ 90-70 প্রোগ্রামযোগ্য কন্ট্রোলার

IC697MDL651 পণ্যের বর্ণনা

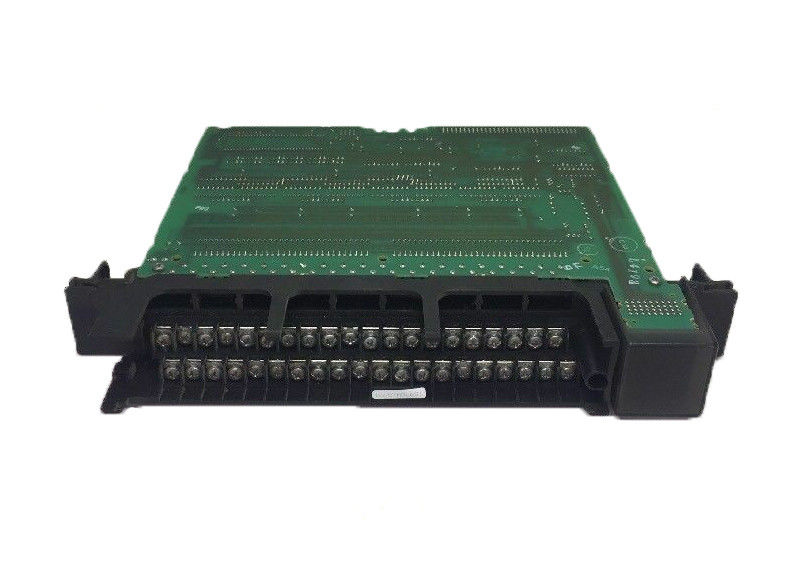

জিই আইসি 697 এমডিএল 651 হ'ল সিরিজ 90-70 প্রোগ্রামযোগ্য কন্ট্রোলারগুলির একটি 32-পয়েন্ট বিচ্ছিন্ন ইনপুট মডিউল। এতে 32 টিটিএল সামঞ্জস্যপূর্ণ ইনপুট পয়েন্ট রয়েছে যার প্রতিটি ইনপুটটিতে একটি পুলআপ প্রতিরোধক রয়েছে। সুতরাং,ব্যবহারকারীর শক্তি প্রয়োজন হয় না. ইনপুট ফিল্টার নির্বাচনযোগ্য 1ms বা 10ms এবং একটি ইনপুট বিরতি হিসাবে কনফিগারযোগ্য। মডিউল উপরের উপস্থিত LED সূচক আছে,যা সার্কিট এর লজিক্যাল (বা PLC) পাশের প্রতিটি পয়েন্টের ON/OFF অবস্থা সম্পর্কে তথ্য প্রদান করেআইসি৬৯৭এমডিএল৬৫১ এর নামমাত্র ভোল্টেজ ৫ ভোল্ট ডিসি। প্রতি মডিউলে ৩২ টি ইনপুট রয়েছে যার সর্বোচ্চ ক্যাবল দৈর্ঘ্য ৯৮.৪ (৩০ মিটার) । বিচ্ছিন্নতা ১৫০০ ভোল্ট। ইনপুট ভোল্টেজ পরিসীমা -3 থেকে +৭ ভোল্ট ডিসি এর মধ্যে।মডিউলের ইনপুট বৈশিষ্ট্যগুলির মধ্যে 5 এর প্রতিবন্ধকতা অন্তর্ভুক্ত রয়েছে.9K ওহম, ± 5%; অন-স্টেট ভোল্টেজ -3 থেকে 0.5 ভোল্ট; অফ-স্টেট ভোল্টেজ 2 থেকে 7 ভোল্ট; নামমাত্র ভোল্টেজে সাধারণ অন-স্টেট বর্তমান 1.7mA এবং সর্বাধিক অফ-স্টেট বর্তমান 1.1mA।৫ ভোল্ট বাস থেকে প্রয়োজনীয় বর্তমান এছাড়াও, এই সিস্টেমটি ভিএমই স্ট্যান্ডার্ড সি সমর্থন করার জন্য ডিজাইন করা হয়েছে।1.


IC697MDL651 মডিউলটি যান্ত্রিকভাবে কীযুক্ত যাতে ক্ষেত্রের অনুরূপ প্রকারটি প্রয়োজন হলে এটি সঠিকভাবে প্রতিস্থাপন করতে পারে।মডিউলে ডিআইপি সুইচ বা জাম্পার ব্যবহারের প্রয়োজন ছাড়াই ব্যবহারকারী I / O রেফারেন্সগুলি কনফিগার করতে পারেনউপরে উল্লিখিত যান্ত্রিক চাবিটি মডিউলটির সাথে আসে একই স্লটে ভুল মডিউল টাইপের অনিচ্ছাকৃত প্রতিস্থাপন রোধ করে।চাবি সংযোগকারী নিচে বোর্ডের একটি এলাকা যে একটি অনন্য আকৃতির আছে মাপসই করা হয়এটা লক্ষ্য করা গুরুত্বপূর্ণ যে IC697 পিএলসি র্যাকের বাম দিকের অবস্থানটি শুধুমাত্র পাওয়ার সাপ্লাইয়ের জন্য সংরক্ষিত।পাওয়ার সাপ্লাইয়ের পাশে অবস্থিত একটি স্পট একটি সিপিইউ বা একটি বাস রিসিভার মডিউল থাকতে হবেইনপুট মডিউলের নকশা এটিকে নেতিবাচক লজিক বৈশিষ্ট্য থাকতে দেয়।

IC697MDL651 বিভিন্ন ইনপুট ডিভাইসের সাথে সামঞ্জস্যপূর্ণ যেমন সীমা সুইচ, চাপ বোতাম, নির্বাচক সুইচ, BCD আউটপুট,কাউন্টার এবং অন্যান্য টিটিএল সামঞ্জস্যপূর্ণ আউটপুট.

ডিভাইসটি কনফিগার করার জন্য, SNP পোর্ট বা ইথারনেট TCP/IP এর মাধ্যমে Windows NT বা Windows 95 এ চলমান Windows বা MS-DOS সফ্টওয়্যারের কনফিগারেশন ফাংশনটি ব্যবহার করুন।IC697MDL651 1 এমএস বা 10 এমএস ফিল্টার বিলম্ব সময় আছে কনফিগারযোগ্য.

কনফিগারেশনটি পয়েন্ট ভিত্তিতে নয় বরং মডিউল ভিত্তিতে, যার অর্থ হল যে সমস্ত পয়েন্টের একই ফিল্টার সময় রয়েছে। যখনই IC697MDL651 IC697 CPU এর সাথে ব্যবহৃত হয়,ইনপুট পয়েন্ট A1 সিগন্যাল ট্রানজিশনের পতনশীল বা উত্থান প্রান্তে সিপিইউ বিচ্ছিন্নতা সৃষ্টি করতে কনফিগার করা যেতে পারেইনপুট ফিল্টার সময় নির্বাচন বিচ্ছিন্ন প্রতিক্রিয়া প্রভাবিত করে না। ক্ষেত্রের তারের পরিপ্রেক্ষিতে, মডিউল সাধারণ এবং ব্যবহারকারী সাধারণ মধ্যে একটি একক সংযোগ প্রয়োজন।এর কারণ হল যে ৩২টি পয়েন্টের মধ্যে একটি সাধারণ বৈশিষ্ট্য রয়েছে।যাইহোক, তারের সুবিধা জন্য, দুটি সংযোগ প্রদান করা হয়।

IC697MDL651 টেকনিক্যাল স্পেসিফিকেশন

প্রযুক্তিগত তথ্য

স্পিসিযদিiসিatiউপরs
