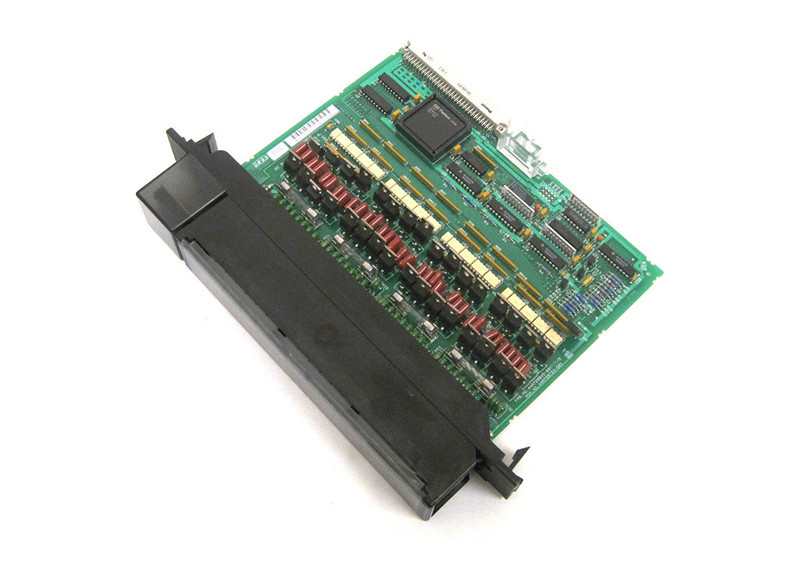

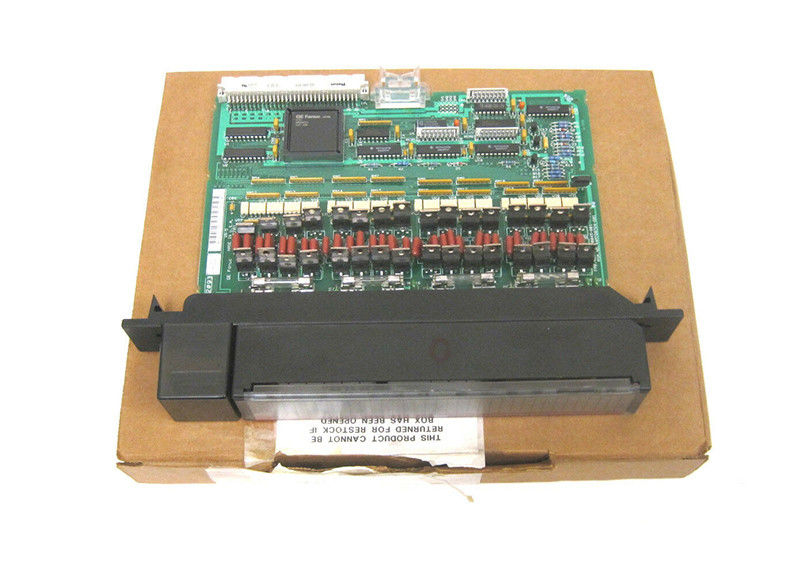

GE FANUC IC697MDL350, 120 VAC 0.5 Amp, 32-Point Discrete Output Module

GE FANUC IC697MDL350, 120 VAC 0.5 Amp, 32-পয়েন্ট ডিস্ক্রিট আউটপুট মডিউল

পণ্যের বর্ণনা

আইসি 697 এমডিএল 350 হ'ল জিই ফ্যানুক সিরিজ 90-70 এর একটি 120 ভিএসি 0.5 এম্পার, 32-পয়েন্ট ডিসক্রিট আউটপুট মডিউল। স্ট্যান্ডার্ড বৈশিষ্ট্যগুলির মধ্যে রয়েছে 32 পয়েন্টের সমান 8 পয়েন্টের চারটি বিচ্ছিন্ন গ্রুপ, 0.5 এম্পার পয়েন্ট ক্ষমতা,এবং একটি উচ্চ ইনরুশ ক্ষমতা 20x নামমাত্র বর্তমানIC697MDL350 আউটপুট মডিউলটি 8 টি পয়েন্টের প্রতিটি গ্রুপকে এসি সরবরাহের বিভিন্ন পর্যায়ে ব্যবহার করতে দেয়।আউটপুট প্রতিটি গ্রুপ একটি 5 এএমপি ফিউজ সঙ্গে ফিউজ করা হয় এবং একটি উচ্চ ডিগ্রী প্রদর্শন করে inrush বর্তমান, যা আউটপুটগুলিকে বিভিন্ন ইন্ডাক্টিভ এবং ইনক্যান্ডসেন্ট লোডের জন্য উপযুক্ত করে তোলে।


এলইডিগুলি সার্কিটগুলির পিএলসি পাশের প্রতিটি পয়েন্টের অন-অফ অবস্থা নির্দেশ করে। অতিরিক্তভাবে, একটি এলইডি রয়েছে যা মডিউলের শীর্ষে অবস্থিত ফিউজগুলির অবস্থা নিশ্চিত করে।IC697MDL350 মডিউলটি ক্ষেত্রের অনুরূপ ধরণের সাথে সঠিক প্রতিস্থাপনের জন্য যান্ত্রিকভাবে কীযুক্তব্যবহারকারী জাম্পার বা ডিআইপি সুইচ ব্যবহার না করেই I/O রেফারেন্স কনফিগার করতে সক্ষম।

ব্যবহারকারীকে ইথারনেট টিসিপি / আইপি বা এসএনপি পোর্টের মাধ্যমে উইন্ডোজ 95 বা উইন্ডোজ এনটি-তে চলমান এমএস-ডস বা উইন্ডোজ প্রোগ্রামিং সফ্টওয়্যারটির কনফিগারেশন ফাংশনের মাধ্যমে কনফিগারেশন সম্পন্ন করতে হবেকনফিগারেশন ফাংশন প্রোগ্রামিং ডিভাইসে আছে।


আইসি 697 এমডিএল 350 বিভিন্ন লোড ডিভাইসগুলির সাথে সামঞ্জস্যপূর্ণ, যার মধ্যে রয়েছে সোলিনয়েড, মোটর স্টার্টার এবং সূচক। 0.5 এমপি রেটিং প্রতিটি পয়েন্টের দীর্ঘমেয়াদী বর্তমান ক্ষমতাতে প্রযোজ্য।মডিউলের ভিতরে তাপ অপসারণের কারণে, প্রতিটি গ্রুপের আউটপুটগুলির জন্য সর্বাধিক বর্তমান ক্ষমতা উচ্চতর তাপমাত্রায় সীমাবদ্ধ।

জিই ফ্যানুক আইসি 697 এমডিএল 350 আউটপুট মডিউল একটি জিই সিরিজ 90-70 বিচ্ছিন্ন আউটপুট মডিউল। এটিতে 32 টি বিচ্ছিন্ন আউটপুট চ্যানেল রয়েছে। এটি এসি পাওয়ারে কাজ করতে পারে তবে ডিসি পাওয়ারে নয়।IC697MDL350 ডিস্ক্রিট আউটপুট মডিউলের নামমাত্র নামমাত্র এসি ভোল্টেজ 120 ভোল্ট এসি. প্রতিটি আউটপুট পয়েন্ট 0.5 Amps একটি বর্তমান রেট আছে এবং সব আউটপুট 8 4 গ্রুপ মধ্যে সাজানো হয়.

প্রতিটি গোষ্ঠীর জন্য বর্তমানের রেট 2 Amps। প্রতিটি আউটপুট পয়েন্টে একটি LED অবস্থা সূচক রয়েছে যা দেখায় যে একটি আউটপুট পয়েন্ট চালু বা বন্ধ করা হয়েছে কিনা।IC697MDL350 বিচ্ছিন্ন আউটপুট মডিউল সুরক্ষার জন্য ফিউজ আছেএটিতে জাম্পার বা ডিআইপি সুইচগুলির প্রয়োজন নেই যা অন্যান্য জিই আই / ও মডিউলগুলির মতো সঠিকভাবে কনফিগার করা হয়।IC697MDL350 বিচ্ছিন্ন আউটপুট মডিউলটি MS-DOS বা উইন্ডোজ প্রোগ্রামিং সফটওয়্যারের সাথে কনফিগার করা যেতে পারে.

জিই ফ্যানুক সিরিজ 90-70 আইসি 697 এমডিএল 350 বিচ্ছিন্ন আউটপুট মডিউলটি 47 থেকে 63 হার্টজ ফ্রিকোয়েন্সি রেঞ্জের সাথে কাজ করে।এই বিচ্ছিন্ন আউটপুট মডিউলের আউটপুটগুলি বিভিন্ন শিল্প ইন্ডাক্টিভ লোডের জন্য উপযুক্ত, এবং 4 টি আউটপুট গ্রুপের প্রতিটি একটি ফিউজ দ্বারা সুরক্ষিত যা 5 এমপিএসের নামকরণ করা হয়।

IC697MDL350 ডিস্ক্রিট আউটপুট মডিউলটি মোটর স্টার্টার ডিভাইস, সূচক এবং সোলিনয়েডগুলির সাথে সংযুক্ত হতে পারে এবং এটি এই ডিভাইসগুলির সাথে কাজ করার জন্য ভালভাবে সজ্জিত।এই বিচ্ছিন্ন আউটপুট মডিউল একটি এসি পাওয়ার সাপ্লাই সঙ্গে কাজ করতে পারেন যে একাধিক ফেজ সমর্থন করে, এবং এটি তার 4 টি আউটপুট গ্রুপের জন্য একটি ভিন্ন এসি পাওয়ার সাপ্লাই ফেজ ব্যবহার করতে পারে।

টেকনিক্যাল স্পেসিফিকেশন

প্রযুক্তিগত তথ্য

স্পিসিযদিiসিatiউপরs
