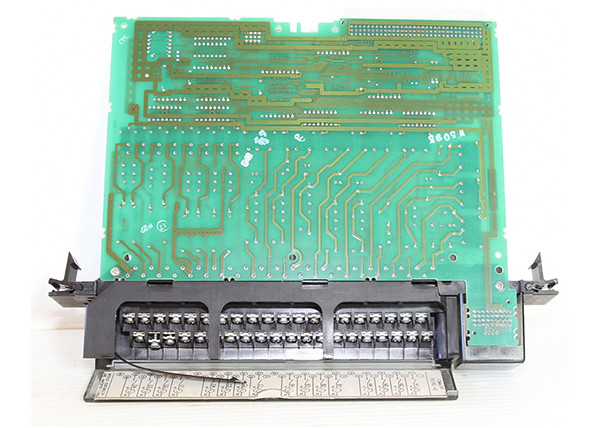

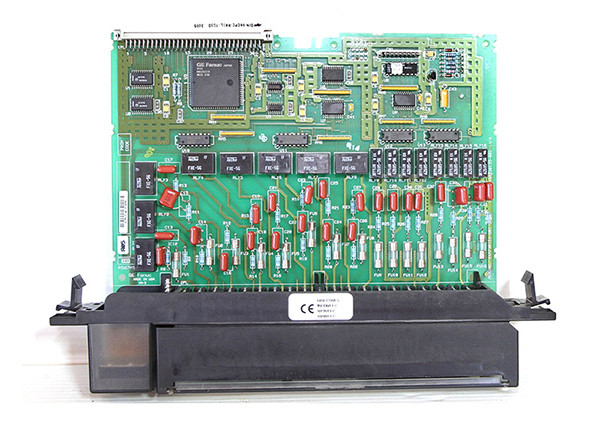

GE FANUC IC697MDL241, 240 VAC ডিসক্রিট ইনপুট মডিউল তৈরি

GE FANUC IC697MDL241, 240 VAC ডিস্ক্রিট ইনপুট মডিউল নির্মিত

পণ্যের বর্ণনা

আইসি 697 এমডিএল 241 হল জিই ফ্যানুক দ্বারা নির্মিত একটি 240 ভিএসি ডিসক্রিট ইনপুট মডিউল। এই মডিউলের হাইলাইট বৈশিষ্ট্যগুলির মধ্যে 16 টি পৃথকভাবে বিচ্ছিন্ন পয়েন্ট, একটি 20 এমএস ইনপুট ফিল্টার,এবং নিকটবর্তী সুইচ সামঞ্জস্য. IC697MDL241 মডিউলটি একটি পিএলসি (প্রক্সিমিটি লজিক কন্ট্রোলার) এর সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে। প্রতিটি বিচ্ছিন্ন ইনপুট এসি সরবরাহের একটি পৃথক পর্যায়ে ব্যবহার করা যেতে পারে।

ইনপুটটি আইইসি স্ট্যান্ডার্ড বর্তমান-ভোল্টেজ বৈশিষ্ট্যগুলির সাথে প্রতিক্রিয়াশীল। বৈশিষ্ট্যগুলি বিভিন্ন প্রক্সিমিটি সুইচগুলির সাথে সামঞ্জস্যপূর্ণ। আইসি 697 এমডিএল 241 মডিউলটি এলইডি সূচকগুলির সাথে সজ্জিত,যা সার্কিটের লজিক্যাল সাইডের প্রতিটি পয়েন্টের ON-OFF অবস্থা দেখায়. এই মডিউল উপরের অংশে পাওয়া যাবে. IC697MDL241 ক্ষেত্রের অনুরূপ টাইপ সঙ্গে সঠিক প্রতিস্থাপন বজায় রাখার জন্য যান্ত্রিকভাবে কী করা হয়.I/O রেফারেন্স ব্যবহারকারী দ্বারা কনফিগারযোগ্য এবং DIP সুইচ বা জাম্পার প্রয়োজন হয় না. কনফিগারেশনটি এমএস-ডস বা উইন্ডোজ প্রোগ্রামিং সফটওয়্যারের কনফিগারেশন ফাংশনের মাধ্যমে সম্পন্ন হয় যা উইন্ডোজ 95 বা উইন্ডোজ এনটি এথারনেট টিসিপি / আইপি বা এসএনপি পোর্টের মাধ্যমে চালিত হয়।প্রোগ্রামিং সফটওয়্যার কনফিগারেশন কার্যকারিতা সুবিধাজনকভাবে প্রাক ইনস্টল করা হয়.

IC697MDL241 ইনপুট ডিভাইসগুলির একটি অ্যারে সহ সামঞ্জস্যপূর্ণ, যার মধ্যে রয়েছে চাপ বোতাম, সীমা সুইচ এবং নির্বাচক সুইচ, পাশাপাশি বৈদ্যুতিন ঘনিষ্ঠতা সুইচ, উভয় 2-ক্যার এবং 3-ক্যার।ইনপুট সার্কিট্রি কম তাপ অপসারণ নিশ্চিত করার জন্য ক্যাপাসিটিভ, যা মডিউলের নির্ভরযোগ্যতা এবং বর্ধিত জীবনকে অবদান রাখে। ইনপুট বর্তমানের বৈশিষ্ট্যগুলি সাধারণত চালু অবস্থায় 10mA সরবরাহ করে এবং বন্ধ অবস্থায় ফুটো প্রবাহের 5mA পর্যন্ত ডুবে যেতে পারে।মডিউল বিভিন্ন 2- এবং 3-ক্যার proximity সুইচ সঙ্গে সামঞ্জস্যপূর্ণ.

IC697MDL241 সম্পর্কে

আইসি৬৯৭এমডিএল২৪১ ইনপুট মডিউল একটি ডিস্ক্রিট ইনপুট মডিউল যা জিই ফ্যানুক দ্বারা সিরিজ ৯০-৭০ এর অংশ হিসাবে তৈরি করা হয়।এটি 240 ভোল্ট এসি ভোল্টেজ রেটিং এ কাজ করে এবং এটিতে 20 মিলিসেকেন্ডের ইনপুট ফিল্টার সময় এবং নিকটবর্তী সুইচ সামঞ্জস্যের সাথে 16 টি পৃথক বিচ্ছিন্ন পয়েন্ট রয়েছেএই মডিউলটি প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (পিএলসি) এর সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে এবং প্রতিটি বিচ্ছিন্ন ইনপুট একক এসি সরবরাহের পর্যায়ে কাজ করতে পারে।এটিতে আইইসি স্ট্যান্ডার্ড বর্তমান-ভোল্টেজ বৈশিষ্ট্যগুলির সাথে প্রতিক্রিয়াশীল ইনপুট রয়েছে, যা বিভিন্ন প্রক্সিমিটি সুইচগুলির সাথে সামঞ্জস্যপূর্ণ। জিই ফ্যানুক আইসি 697 এমডিএল 241 মডিউলে সার্কিট লজিক সাইডের প্রতিটি পয়েন্টের জন্য চালু এবং বন্ধ অবস্থা নির্দেশ করার জন্য এলইডি রয়েছে।এলইডি মডিউল উপরে পাওয়া যায়.

জিই ফ্যানুক আইসি৬৯৭এমডিএল২৪১ ডিস্ক্রিট ইনপুট মডিউলটি যান্ত্রিকভাবে কীযুক্ত যাতে ক্ষেত্রের সাথে সংশ্লিষ্ট মডিউল টাইপের সাথে সহজেই প্রতিস্থাপন করা যায়।ব্যবহারকারীরা I / O রেফারেন্স কনফিগার করতে পারেন এবং DIP jumpers বা সুইচ প্রয়োজন হয় না. These configurations can be completed through the configuration functionality of the Windows or MS-DOS programming software that runs on the Windows NT or Windows 95 operating system through the SNP port or Ethernet TCP/IP port. প্রোগ্রামিং সফটওয়্যার কনফিগারেশন ফাংশন প্রাক ইনস্টল করা হয়. IC697MDL241 মডিউল যেমন সীমা সুইচ, নির্বাচক সুইচ, pushbuttons,এবং ২-ডায়ার এবং ৩-ডায়ার ইলেকট্রনিক প্রক্সিমিটি সুইচIC697MDL241 মডিউলটিতে ক্যাপাসিটিভ ইনপুট সার্কিটরি রয়েছে যা তাপ অপচয় কম নিশ্চিত করে এবং এটি মডিউলের নির্ভরযোগ্যতা এবং দীর্ঘায়ুতে অবদান রাখে।এটি একটি সাধারণ ইনপুট বর্তমান আছে 10 on-রাজ্যে milliamps এবং এটি বন্ধ-রাজ্যে 5 milliamps পর্যন্ত একটি ফুটো বর্তমান ডুবে যেতে পারে.

টেকনিক্যাল স্পেসিফিকেশন

প্রযুক্তিগত তথ্য

স্পিসিযদিiসিatiউপরs
