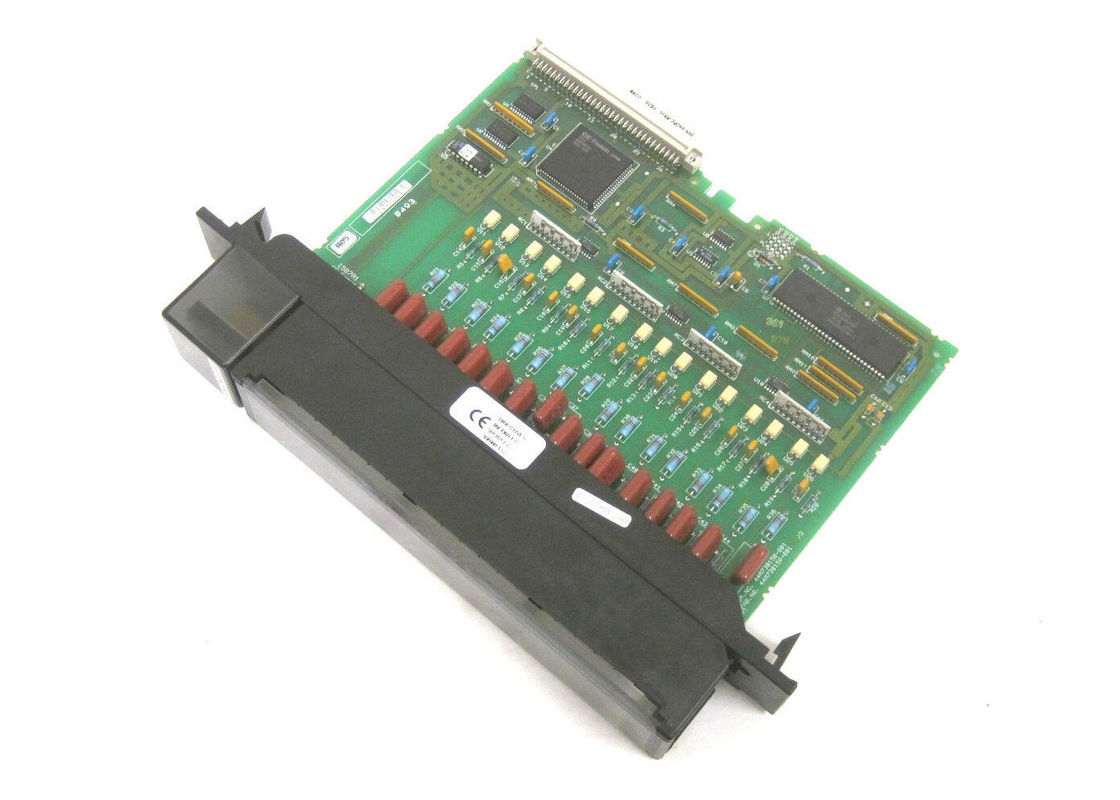

IC697MDL240 GE FANUC বিচ্ছিন্ন ইনপুট মডিউল 16 বিচ্ছিন্ন 120VAC ইনপুট পয়েন্ট সহ

IC697MDL240 GE FANUC 16 টি বিচ্ছিন্ন 120VAC ইনপুট পয়েন্ট সহ বিচ্ছিন্ন ইনপুট মডিউল

পণ্যের বর্ণনা

জিই ফ্যানুক আইসি 697 এমডিএল 240 হল 16 টি বিচ্ছিন্ন 120 ভিএসি ইনপুট পয়েন্ট এবং 20 এমএস বিলম্বের সময় সহ একটি ইনপুট ফিল্টার সহ একটি বিচ্ছিন্ন ইনপুট মডিউল।এই বিচ্ছিন্নতা বিভিন্ন এসি সরবরাহ পর্যায়ে এবং ইনপুট মধ্যে সংযোগ করতে পারবেনএটিতে বর্তমান-ভোল্টেজের বৈশিষ্ট্যযুক্ত প্রতিক্রিয়াশীল ইনপুট রয়েছে যা বিভিন্ন 2 বা 3-ক্যার প্রক্সিমিটি সুইচকে সমর্থন করে।

উপরের এলইডিগুলি পিএলসির পয়েন্টগুলির চালু এবং বন্ধ অবস্থা নির্দেশ করে। আইসি 697 এমডিএল 240 এর যান্ত্রিক কীওয়াইজিংয়ের বৈশিষ্ট্য রয়েছে এবং ডিআইপি সুইচ বা জাম্পার ব্যবহার না করেই আই / ও এর কনফিগারেশন সক্ষম করে।কনফিগারেশনটি এমএস-ডস বা উইন্ডোজ প্রোগ্রামিং সফটওয়্যারের কনফিগারেশন ফাংশন ব্যবহার করে সম্পন্ন করা হয় যা উইন্ডোজ 95 বা উইন্ডোজ এনটিতে ইথারনেট টিসিপি / আইপি বা এসএনপি পোর্টের মাধ্যমে চালিত হয়. প্রোগ্রামিং সফটওয়্যার কনফিগারেশন ফাংশন প্রোগ্রামিং ডিভাইসে ইনস্টল করা হয়.

ক্যাপাসিটিভ ইনপুট সার্কিট্রি কম তাপ অপসারণ, দীর্ঘ জীবন এবং উচ্চ নির্ভরযোগ্যতার অনুমতি দেয়। ইনপুট বর্তমান বৈশিষ্ট্যগুলি সাধারণত চালু অবস্থায় 10mA সরবরাহ করে,এবং ইনপুট ডিভাইস থেকে অফ অবস্থায় ফুটো বর্তমান 4mA পর্যন্ত নিমজ্জিত করতে পারেন.

আইসি 697 এমডিএল 240 মডিউলটি ব্যাকপ্লেনে উপস্থিত 5 ভোল্ট বাস থেকে.25 এ আঁকে। মডিউল প্রকারের সঠিক প্রতিস্থাপনের জন্য, আইসি 697 এমডিএল 240 একটি ফিটিং অঞ্চল সহ অনন্য যান্ত্রিক কী সহ আসে।প্রথম ইনস্টলেশনের সময়, যান্ত্রিক কীটি ব্যাকপ্লেনে কেন্দ্রীয় রেলের মধ্যে লক করে। প্রতিস্থাপনের সময়, পূর্বে ফিট করা কীটি কেবল অনুরূপ মডিউল স্থাপন করতে দেয়।

ফিল্ড ওয়্যারিং টার্মিনাল বোর্ডটি বিচ্ছিন্নযোগ্য। দুটি তারের একই আকারের হলে একটি লগের উপর শেষ করা যেতে পারে।40 উপযুক্ত আকারের তারের একটি বান্ডিল টার্মিনাল মাধ্যমে রুট করা যেতে জায়গা আছে.

IC697MDL240 সম্পর্কে

জিই ফ্যানুক আইসি 697 এমডিএল 240 ডিস্ক্রিট ইনপুট মডিউলটি জিই ফ্যানুকের একটি পণ্য যা জিই সিরিজ 90-70 পিএলসি পণ্য লাইনের অংশ হিসাবে উত্পাদিত হয়েছে। This input module has 16 isolated input points with a voltage rating of 120 Volts AC and an input filter delay time of 20 milliseconds and the isolation is designed to enable the connection between various AC supply phases and inputs. এটি ২-ওয়্যার বা ৩-ওয়্যার প্রক্সিমিটি সুইচগুলির বিস্তৃত সমর্থনকারী বর্তমান-ভোল্টেজ বৈশিষ্ট্যগুলির সাথে প্রতিক্রিয়াশীল ইনপুটগুলির সাথেও আসে। এটির উপরে এলইডি রয়েছে,পিএলসির পয়েন্টগুলির চালু/বন্ধ অবস্থা নির্দেশ করেIC697MDL240 ডিস্ক্রিট ইনপুট মডিউলটিতে যান্ত্রিক কীওয়াইটিং রয়েছে যা ডিআইপি জাম্পার বা সুইচ ব্যবহারের প্রয়োজন ছাড়াই I / O কনফিগারেশন করার অনুমতি দেয়।

The configuration of the IC697MDL240 Module is done through the Windows or MS-DOS programming software that runs on the Windows NT or Windows 95 operating system via the SNP port or through the Ethernet TCP/IP port. প্রোগ্রামিং সফ্টওয়্যার কনফিগারেশন ফাংশন প্রোগ্রামিং জন্য ব্যবহৃত হয় যে ডিভাইস ইনস্টল করা হয়। IC697MDL240 মডিউল ব্যাকপ্লেনে পাওয়া 5 ভোল্ট বাস থেকে 0.25 Amps তোলে।এটি একটি বিশেষ যান্ত্রিক কী সঙ্গে আসে যা মডিউল টাইপ সঠিক প্রতিস্থাপন উন্নত করার জন্য একটি মাপসই এলাকা আছে. প্রথম ইনস্টলেশনের সময়, এই যান্ত্রিক কীটি ব্যাকপ্লেনের কেন্দ্রীয় রেলের মধ্যে বোল্ট করে। প্রতিস্থাপন করার সময়, পূর্বে ফিট কীটি অনুরূপ মডিউল ইনস্টল করার অনুমতি দেয়।ক্যাপাসিটিভ ইনপুট সার্কিট্রি তাপ অপসারণের জন্য জায়গা প্রদান করে এবং এটি উচ্চ স্তরের নির্ভরযোগ্যতা এবং একটি দীর্ঘ জীবন প্রস্তাবইন-স্টেটে, 10 মিলিঅ্যাম্পের প্রচলিত বর্তমান রয়েছে, এবং মডিউলটি অফ-স্টেটে থাকা অবস্থায় ইনপুট ডিভাইসে 4 মিলিঅ্যাম্পের ফুটো প্রবাহও ডুবে যেতে পারে।

টেকনিক্যাল স্পেসিফিকেশন

প্রযুক্তিগত তথ্য

বিশেষ উল্লেখ
