পণ্যের বিবরণ:
প্রদান:
|
| ব্র্যান্ড: | জিই ফানুক | মডেল: | IC697HSC700 |
|---|---|---|---|
| সিরিজ: | সিরিজ 90-70 | পণ্যের ধরন: | হাই-স্পিড কাউন্টার |
| প্রসেসিং গতি: | 200 kHz | ইনপুট ভোল্টেজ: | 5 V dc |
| ইনপুট ভোল্টেজ পরিসীমা: | 10-30 V DC | আউটপুট ভোল্টেজ: | 30 V DC |
| ইনপুট/আউটপুট প্রকার: | ইতিবাচক যুক্তি | গ্যারান্টি: | ১ বছর |
| বিশেষভাবে তুলে ধরা: | ESCPP পজিটিভ লজিক আউটপুট মডিউল,24VDC পজিটিভ লজিক আউটপুট মডিউল,RS485 ডিজিটাল I O মডিউল |
||

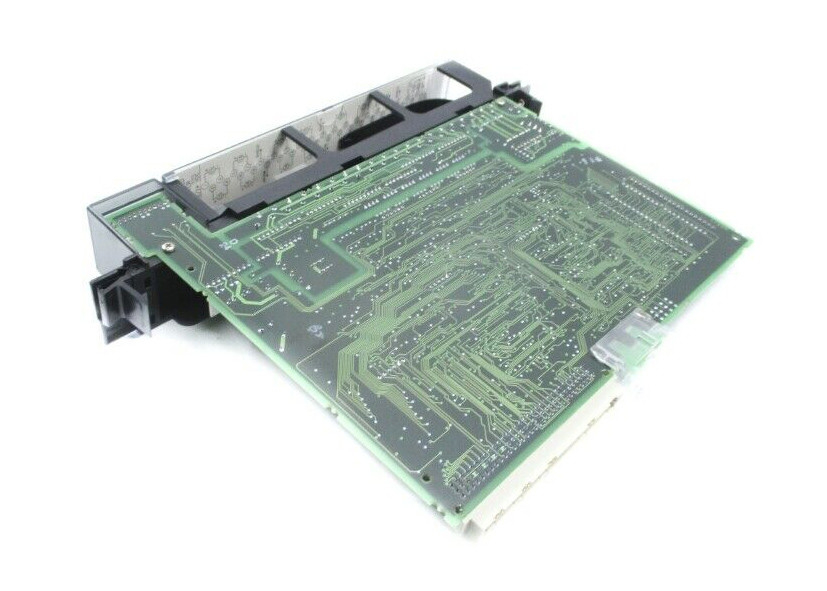

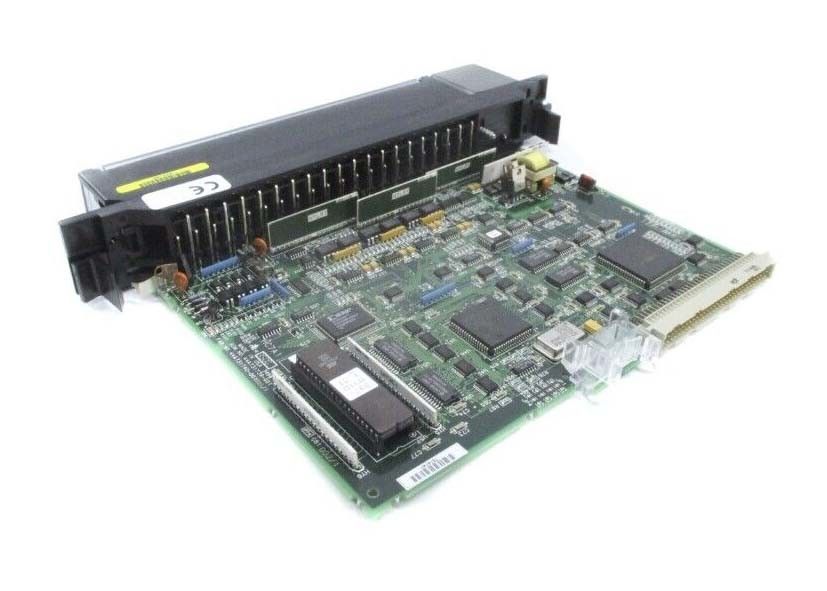

আইসি 697 এইচএসসি 700 হ'ল জিই ফ্যানুক দ্বারা তৈরি 90-70 সিরিজের জন্য ডিজাইন করা একটি হাই-স্পিড কাউন্টার (এইচএসসি) মডিউল। হাই-স্পিড কাউন্টার মডিউলের বৈশিষ্ট্যগুলির মধ্যে একটি একক স্লট, পাঁচটি নির্বাচনযোগ্য কাউন্টার প্রকার,একক বা ডিফারেনশিয়াল ইনপুট, টিটিএল, নন-টিটিএল, এবং চৌম্বকীয় পিকআপ ইনপুট থ্রেশহোল্ড, এবং স্থিতি নির্দেশকারী এলইডি সহ চারটি ইতিবাচক লজিক আউটপুট। এই মডিউলে একটি বহিরাগত দোলক এবং অন্তর্নির্মিত +5 ভিডিসি আউটপুট রয়েছে।কনফিগারেশন ইথারনেট টিসিপি / আইপি বা এসএনপি পোর্টের মাধ্যমে এমএস-ডস বা উইন্ডোজের মাধ্যমে সম্পন্ন হয়. কনফিগারেশন ফাংশন ইতিমধ্যে প্রোগ্রামিং ডিভাইসে ইনস্টল করা আছে, যা একটি সামঞ্জস্যপূর্ণ পিসি হতে পারে।
আইসি 697 এইচএসসি 700 মডিউলটি সরাসরি দ্রুত ইমপ্লাস সংকেতগুলি প্রক্রিয়া করে (এক্সএনইউএমএক্স কেএইচজেড বা এক্সএনইউএমএক্স কেএইচজেড পর্যন্ত টাইপ ই এর জন্য এ কোয়াড বি মোডে) । ফাংশনগুলির মধ্যে ইনপুটগুলি সনাক্ত করার ক্ষমতা, ইনপুট গণনার ডেটা প্রক্রিয়া, ইনপুট গণনা, ইনপুট গণনা, ইনপুট গণনা, ইনপুট গণনা, ইনপুট গণনা, ইনপুট গণনা, ইনপুট গণনা, ইনপুট গণনা, ইনপুট গণনা, ইনপুট গণনা, ইনপুট গণনা, ইনপুট গণনা, ইনপুট গণনা, ইনপুট গণনা, ইনপুট গণনা, ইনপুট গণনা, ইনপুট গণনা, ইনপুট গণনা, ইনপুট গণনা, ইনপুট গণনা, ইনপুট গণনা, ইনপুট গণনা, ইনপুট গণনা, ইনপুট গণনা, ইনপুট গণনা, ইনপুট গণনা, ইনপুট গণনা, ইনপএবং পিএলসি সিপিইউর সাথে যোগাযোগের প্রয়োজন ছাড়াই নিয়ন্ত্রণ আউটপুট. মডিউলটি একটি সহজবোধ্য, সহজেই ব্যবহারযোগ্য পিএলসি ইন্টারফেস রয়েছে যা শিল্প অ্যাপ্লিকেশনগুলির জন্য আদর্শ, যার মধ্যে রয়েছে টারবাইন ফ্লোমিটার, মিটার প্রুভিং, গতি পরিমাপ, উপাদান হ্যান্ডলিং,এবং গতি/প্রক্রিয়া নিয়ন্ত্রণ.
আইসি 697 এইচএসসি 700 মডিউলের জন্য উচ্চ গতির কাউন্টার ধরণের মধ্যে এ, বি, সি, ডি এবং ই কনফিগারেশন অন্তর্ভুক্ত রয়েছে। কাউন্টারগুলির 12 টি ইনপুট, চারটি আউটপুট (প্রিসেট) এবং পিএলসি সিঁড়ি বিচ্ছিন্ন করার ক্ষমতা (ঐচ্ছিক) রয়েছে।উচ্চ ফ্রিকোয়েন্সি ফিল্টারের সাথে টাইপ A-D এর জন্য গণনা হার সর্বোচ্চ 200 KHz এবং নিম্ন ফ্রিকোয়েন্সি ফিল্টারের সাথে 30 Hz. প্রতিটি কাউন্টারের জন্য কাউন্ট, কাউন্ট অক্ষম করুন এবং প্রিলোড ইনপুটগুলি উচ্চ ফ্রিকোয়েন্সি ফিল্টার (2,5 মাইক্রোসেকেন্ড) বা নিম্ন-ফ্রিকোয়েন্সি ফিল্টার (12.5 মিলিসেকেন্ড) এর জন্য কনফিগার করা যেতে পারে।
টাইপ E এর জন্য, নিম্ন-ফ্রিকোয়েন্সি ফিল্টার (12.5 মিলিসেকেন্ড) এর সাথে সর্বোচ্চ গণনা হার 30 Hz; উচ্চ-ফ্রিকোয়েন্সি ফিল্টার (2,5 μs) এর সাথে,সর্বোচ্চ 200 KHz আপ/ডাউন মোডে এবং 800 kHz A Quad B মোডে. প্রতিটি কাউন্টারের জন্য কাউন্ট, কাউন্ট অক্ষম করুন এবং প্রিলোড ইনপুটগুলি ফিল্টারগুলির মধ্যে একটি ব্যবহার করতে পারে, তবে স্ট্রোব এবং স্ট্রোব অক্ষম ইনপুটগুলি কেবল উচ্চ-ফ্রিকোয়েন্সি ফিল্টার ব্যবহার করে।টাইপ অপারেটিং বৈশিষ্ট্য সম্পর্কে আরো তথ্যের জন্য ব্যবহারকারীর ম্যানুয়াল দেখুন.
| মডিউল টাইপঃ | হাই স্পিড কাউন্টার |
| প্রসেসিং স্পিড: | ২০০ কেএইচজেড |
| ইনপুট ভোল্টেজ রেঞ্জঃ | ৫ ভিডিসি অথবা ১০ থেকে ৩০ ভিডিসি |
| আউটপুট ভোল্টেজ রেঞ্জঃ | ৩০ ভিডিসি |
| ইনপুট/আউটপুট টাইপঃ | ইতিবাচক যুক্তি |
| বিদ্যুৎ খরচঃ | 500mA @ 5VDC |
| সাধারণঃ | |
| মডিউলঅপারেটিং ভোল্টেজ | 5 ভিডিসি (ব্যাকপ্লেন থেকে) |
| মডিউলCurrentDrain | 1A + (10 mA x ON আউটপুটের সংখ্যা) + (1.6 x এনকোডার বর্তমান) |
|
সর্বাধিক কাউন্ট রেট ধরন A-D এবং ধরন E আপ/ডাউন মোডে |
২০০ কেএইচজেড |
| এ কোয়াড বি মোডে টাইপ ই | ৮০০ কেএইচজেড |
| আউটপুট পয়েন্ট | ব্যবহারকারীর সরবরাহিত 5V, বা 10 থেকে 30 VDC দ্বারা চালিত |
| এলইডি | মডিউল ঠিক আছে এবং O1 - O4 (আউটপুট সার্কিট. অবস্থা) |
| ইনপুট এবং আউটপুট আইসোলেশন পিক (1 সেকেন্ড) |
১৫০০ ভোল্ট |
| স্থিতিশীল অবস্থা | 30 ভোল্ট এসি / ডিসি |
|
ইনপুট ভোল্টেজ রেঞ্জ টিটিএল অ-টিটিএল ম্যাগনেটিকপিকআপ (শুধুমাত্র I1 থেকে I4) ইনপুট থ্রেশহোল্ড (I1 থেকে I12) VউপরVবন্ধ এনকোডার পাওয়ার
ইনপুট ফিল্টারDelay IN1 থেকে IN8 IN9 থেকে IN12 ইনপুট প্রতিবন্ধকতা ইনপুট হাইস্টেরেসিস ইনপুট ক্যাবল |
৫ ভিডিসি |
| ১০ থেকে ৩০ ভিডিসি | |
| ৪০০ এমভি | |
| টিটিএল অ-টিটিএল ম্যাগনেটিক পিকআপ | |
| 1.4V 8.0V 400 এমভি | |
| 0.৮ ভোল্ট 5.0V 200 এমভি | |
| 5 ভিডিসি, 500 এমএ @40¢°C (104¢°F), 300 mA @60¢°সি | |
| (১৪০¢°এফ) | |
| ১০ এমএস বা ২¢sselectable | |
| 2¢s | |
| ৬০০০ ওম | |
| 250 mV সাধারণ | |
| সুরক্ষিত ক্যাবল প্রস্তাবিত | |
| সর্বোচ্চ দৈর্ঘ্যঃ ৩০ মিটার (১০০ ফুট) | |
| আউটপুট | |
| আউটপুট টাইপ | পজিটিভ লজিক, অপটিক্যালভাবে বিচ্ছিন্ন |
| সর্বাধিক সরবরাহভোল্টেজ | 30.0 ভিডিসি |
| সর্বাধিক আউটপুট বর্তমান 60 এ¢°C (140¢°এফ) | 1১০ থেকে ৩০ ভিডিসি পাওয়ার ব্যবহার করে প্রতিটি আউটপুটের জন্য ০ এ |
| 5 ভিডিসি সরবরাহ ব্যবহার করে আউটপুটসিরেন্ট | 20 mA সাধারণ |
| ইন্ডাক্টিভ লোড ক্ল্যাম্প ভোল্টেজ | ₹8.0 ভোল্ট সাধারণ |
| OFF স্টেট ফুটো বর্তমান | 10¢প্রতিটি আউটপুটের জন্য A |
