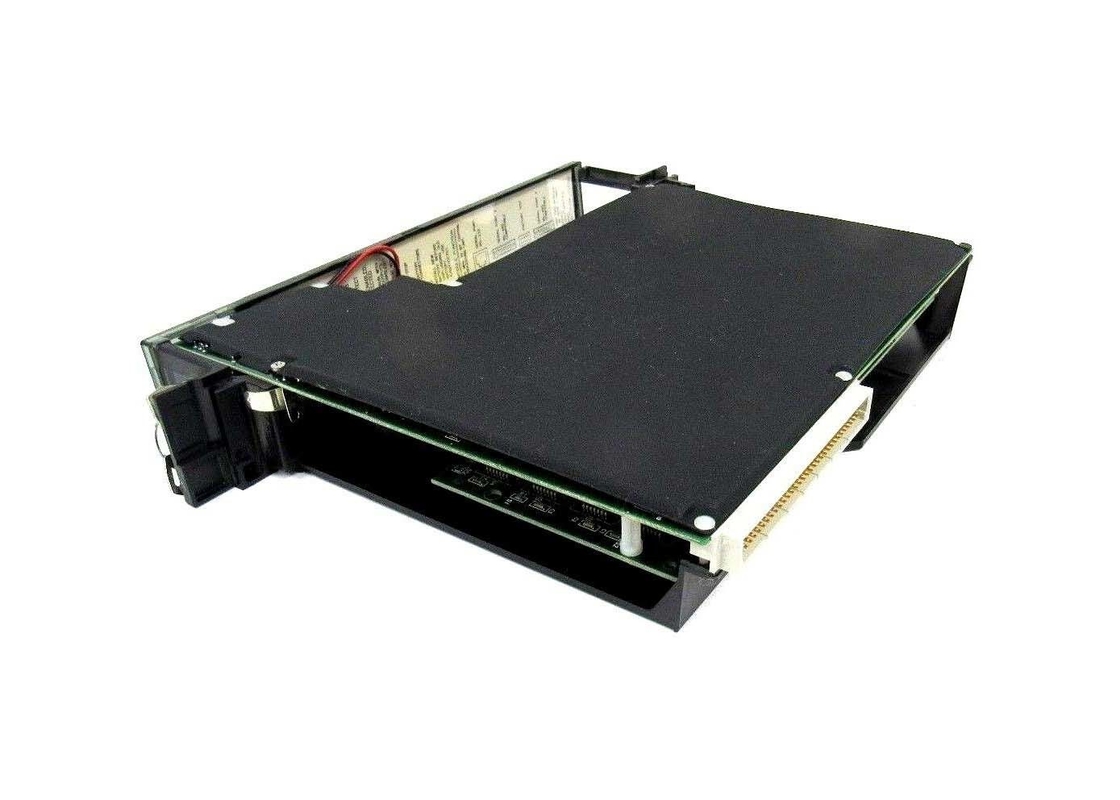

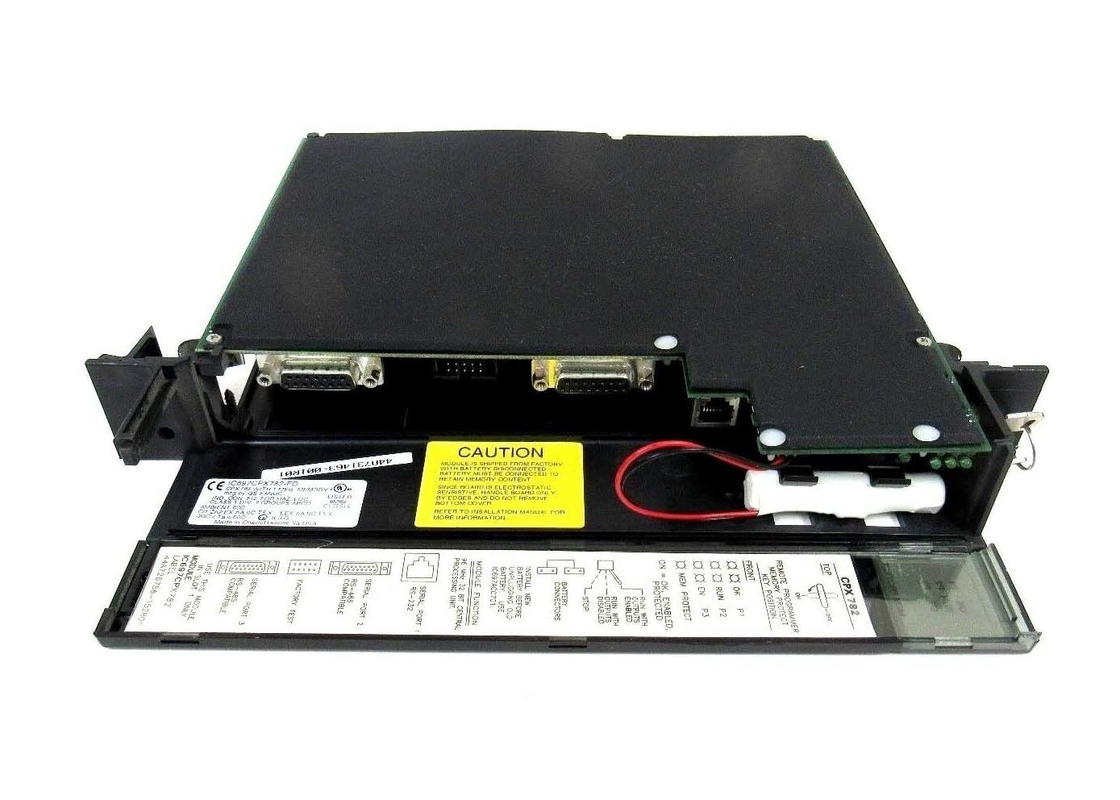

GE FANUC IC697CPX782 ， সেন্ট্রাল প্রসেসিং ইউনিট ， সিরিজ 90-70

জিই ফ্যানুক আইসি৬৯৭সিপিএক্স৭৮২, সেন্ট্রাল প্রসেসিং ইউনিট, সিরিজ ৯০-৭০

পণ্যের বর্ণনা

সিপিইউ মডেল IC697CPX782 জিই অটোমেশন অ্যান্ড কন্ট্রোলস দ্বারা নির্মিত হয়। এই সিপিইউতে একটি একক স্লট রয়েছে যার তিনটি স্বাধীন,বোর্ড সিরিয়াল পোর্ট এবং ব্যাটারি সমর্থিত 1 এমবি CMOS RAM (একই স্লট ভিতরে) এবং ব্যবহারকারী ডেটা জন্য 256 K nonvolatile ব্যবহারকারী ফ্ল্যাশ মেমরি অন্তর্ভুক্ত. এটি ভাসমান বিন্দু গণনা করতে পারে এবং একটি 80486DX4 মাইক্রোপ্রসেসর ধারণ করে। আইসি 697 সিপিএক্স 782 মেশিন, প্রক্রিয়া এবং সিস্টেম নিয়ন্ত্রণের জন্য এমএস-ডস বা উইন্ডোজ ভিত্তিক প্রোগ্রামিং সফ্টওয়্যার ব্যবহার করে।

IC697CPX782 এর একটি বুলিয়ান ফাংশনের জন্য 0.4 মিলিসেকেন্ডের স্ক্যান রেট রয়েছে। এই মডিউলের অপারেশনটিতে একটি তিন-পজিশন অপারেটিং মোড সুইচ রয়েছে।এটা সফটওয়্যার পাসওয়ার্ড আছে যা প্রোগ্রাম এবং কনফিগারেশন তথ্য লক করতে ব্যবহৃত হয়. এছাড়াও, মেমরি সুরক্ষা কী সুইচ ব্যবহার করে ডেটা লকিং ম্যানুয়ালি শুরু করা যেতে পারে। সাতটি সবুজ এলইডি মডিউলের সামনের দিকে সিপিইউ অবস্থা দেখায়।

আইসি৬৯৭সিপিএক্স৭৮২ এর জন্য ১০০ ওয়াট এসি/ডিসি পাওয়ার সাপ্লাই এবং ৯০ ওয়াট ডিসি পাওয়ার সাপ্লাই প্রয়োজন। পাঁচ বছরের শেল্ফ লাইফ সহ একটি লিথিয়াম ব্যাটারি ক্যালেন্ডার ঘড়িটি নিয়ন্ত্রণ করে।ব্যাটারি মেমরি রিটেনশন ছয় মাসের নামমাত্র কোন প্রয়োগ শক্তি. দিন ঘড়ির সঠিক সময় এক দিনের জন্য সর্বোচ্চ ৩.৫ সেকেন্ড। এর বিলম্বিত সময় ঘড়ির সঠিক মান সর্বোচ্চ ০.০১ শতাংশ।ইথারনেট TCP/IP নেটওয়ার্কের মাধ্যমে প্রোগ্রামার সংযোগ একটি ইনস্টল ইথারনেট ইন্টারফেস মডিউল প্রয়োজন. এটি ইথারনেট কন্ট্রোলার IC697CMM741 বা ইথারনেট ইন্টারফেস (টাইপ 2) IC697CMM742 হতে পারে। ইথারনেট টিসিপি / আইপি নেটওয়ার্কে প্রোগ্রামার এবং পিএলসি সংযোগ করার আগে,আইপি ঠিকানা নির্ধারণ করতে হবে. তারপর পিএলসি এবং উইন্ডোজ সফটওয়্যার চালানো প্রোগ্রামার ইথারনেট ইন্টারফেসের সাথে সংযুক্ত করুন.

জিই ফ্যানুক আইসি 697 সিপিএক্স 782 মডিউলটি একটি জিই সিরিজ 90-70 পিএলসি সিপিইউ মডিউল। এটি একটি সিপিইউ মডিউল যা পিএলসি শ্যাসিতে একটি একক স্লট প্রয়োজন এবং এটি 3 টি সিরিয়াল পোর্টের সাথে আসে।এটি অ্যাপ্লিকেশন প্রক্রিয়ার রিয়েল-টাইম কন্ট্রোল করার জন্য ডিজাইন করা হয়েছেসিপিইউতে ইন্টিগ্রেটেড মেমোরি ক্যাপাসিটি 1 এমবি। উপরন্তু, সিপিইউ মডিউলে 256 কেবি ফ্ল্যাশ (অ-অস্থায়ী) মেমরি রয়েছে।IC697CPX782 মডিউলে ফ্লোটিং পয়েন্ট গণিত সমর্থন উপলব্ধ. CPU মডিউল দ্বারা সমর্থিত যেকোনো ধরনের I/O এর মোট সংখ্যা 12 K এবং মডিউল দ্বারা সমর্থিত মোট অ্যানালগ I/O হল 8 K।IC697CPX782 মডিউলটি একটি 32-বিট 80486DX মাইক্রোপ্রসেসর উপর ভিত্তি করে যা 96 মেগাহার্টজ এ ক্লক করা হয়. সিপিইউর প্রোগ্রামিং একটি পিসি থেকে করা যেতে পারে যা ইথারনেট বা এসএনপি পোর্টের মাধ্যমে সিপিইউতে সংযুক্ত।

IC697CPX782 সিপিইউ মডিউলের ব্যাটারির বালুচর জীবন 5 বছর 68 ডিগ্রি ফারেনহাইট এ। ব্যাটারি প্রয়োগ করা শক্তি ছাড়াই 6 মাস মেমরি ধারণ করতে পারে।IC697CPX782 মডিউল 3 প্রয়োজন.1 5 ভোল্ট ডিসি বাস থেকে বর্তমানের আম্পায়ার। দিনের সময় ঘড়ির নামমাত্র নির্ভুলতা সর্বোচ্চ 3.5 সেকেন্ড প্রতিদিন। পেরিয়ে যাওয়া সময়ের ঘড়ির নির্ভুলতা সর্বোচ্চ 0.01%।IC697CPX782 মডিউলের সিরিয়াল পোর্ট 1 RS-232 সমর্থন করে. সিপিইউতে সিরিয়াল পোর্ট 2 আরএস -485 প্রোটোকল সমর্থন করে এবং এটি অপ্টোক্যাপলার বিচ্ছিন্ন। আইসি 697 সিপিএক্স 782 মডিউলের সিরিয়াল পোর্ট 3 আরএস -485 প্রোটোকল সমর্থন করে এবং এটি বিচ্ছিন্ন নয়।সিপিইউতে সমস্ত সিরিয়াল পোর্ট প্রোগ্রামার সংযুক্তি বা অন্যান্য সিরিয়াল ডিভাইসের সাথে যোগাযোগের জন্য ব্যবহার করা যেতে পারেসিপিইউর কাজের তাপমাত্রা ৩২ থেকে ১৪০ ডিগ্রি ফারেনহাইট।
