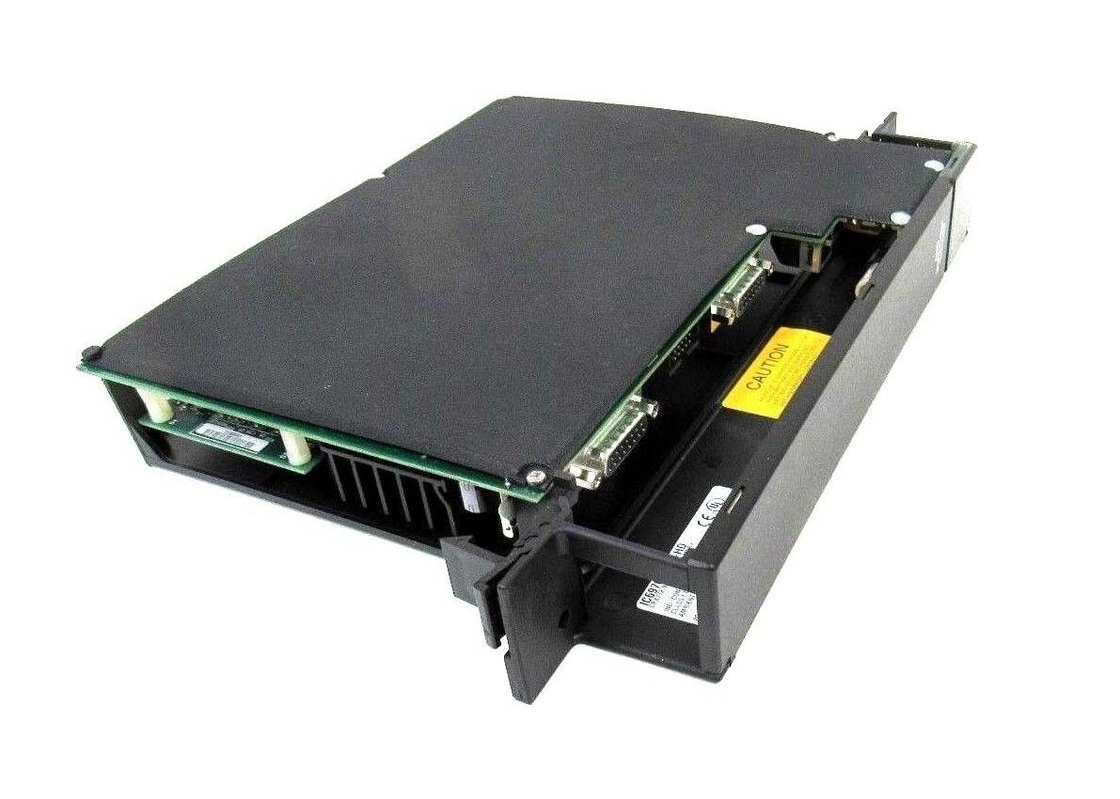

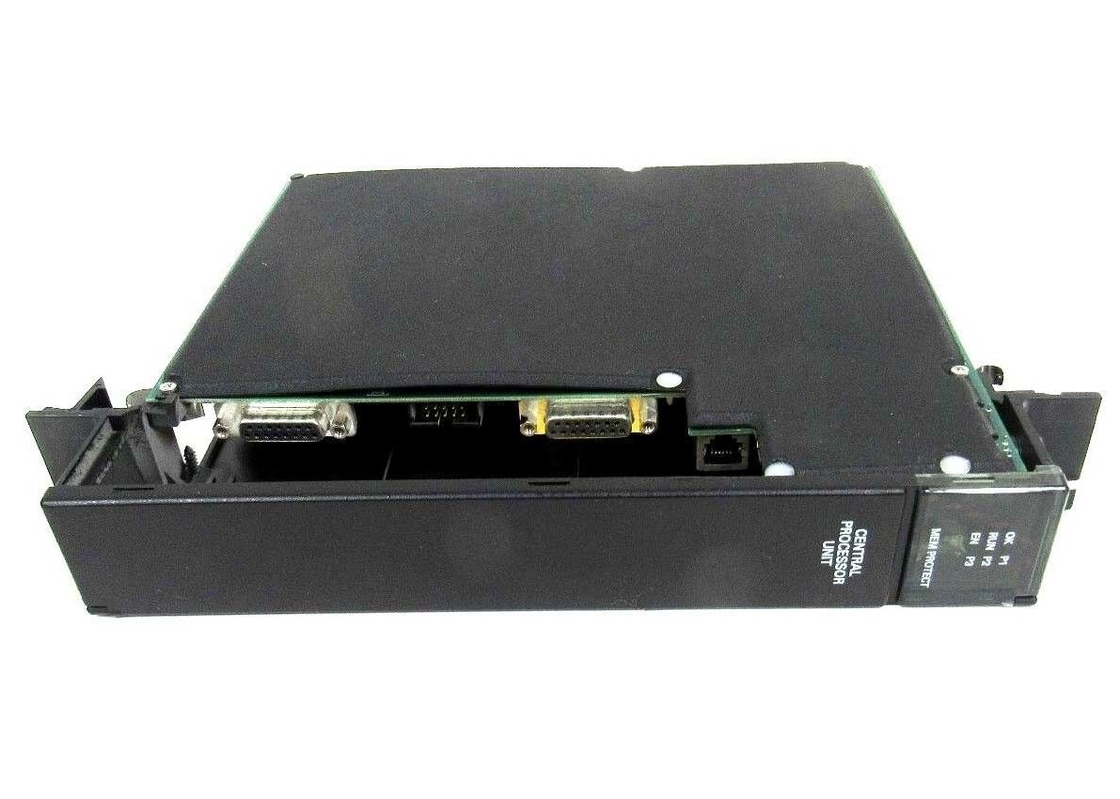

GE FANUC IC697CPX772 ， Single-Slot CPU ， Central Processing Unit

GE FANUC IC697CPX772, একক স্লট CPU, কেন্দ্রীয় প্রসেসিং ইউনিট

পণ্যের বর্ণনা

জিই ফ্যানুক আইসি৬৯৭সিপিএক্স৭৭২ একটি সিঙ্গল-স্লট সিপিইউ যা মেশিন এবং প্রসেসগুলির উপর রিয়েল-টাইম কন্ট্রোল ফাংশন সহ। এই মডিউলটি ব্যবহারকারীর ডেটা সঞ্চয় করার জন্য ৫১২ কেবি অন্তর্নির্মিত র্যাম সহ আসে।প্রোগ্রাম সহআইসি৬৯৭সিপিএক্স৭৭২-এ ২৫৬ কেবি ও অপারেশনাল মেমরি রয়েছে যা ব্যবহারকারীর ডেটা এবং ফার্মওয়্যার সংরক্ষণের জন্য ব্যবহৃত হয়।IC697CPX772 মডিউলের জন্য অপারেটিং শর্তগুলির মধ্যে সিস্টেমে কোনও বায়ু প্রবাহ ছাড়াই সর্বনিম্ন আকারের একটি চেম্বার অন্তর্ভুক্ত রয়েছেএই মডিউলের অপারেটিং তাপমাত্রা ৫০ ডিগ্রি সেলসিয়াস।. মডিউলটি যদি 100 ওয়াট ডিসি/এসি সরবরাহ বা 90 ওয়াট ডিসি সরবরাহ ব্যবহার করা হয় তবে ডিরেটিংয়ের সাপেক্ষে।

IC697CPX772 এর সামনে সাতটি সবুজ এলইডি রয়েছে যা সিপিইউর অবস্থা নির্দেশ করে:টগল সুইচের অবস্থান, মেমরি সুরক্ষা, সিরিয়াল পোর্টের কার্যকলাপ এবং প্রোগ্রামের অবস্থা।একটি তিন-পজিশন সুইচ (রান / স্টপ) এর অপারেশন নিয়ন্ত্রণ করতে ব্যবহৃত হয়। ব্যবহারকারীর ডেটা সফ্টওয়্যার পাসওয়ার্ড ব্যবহার করে সুরক্ষিত। এটি ম্যানুয়ালি সুরক্ষিত করার জন্য একটি কী সুইচ ব্যবহার করা হয়।শেষ ব্যবহারকারীকে নিরাপদ এবং সঠিক অপারেশন জন্য PLC সরঞ্জাম সাবধানে ইনস্টল করতে হবে। মডিউল চালু করা উচিত এবং উপরের বাম (ওকে) LED মোমবাতি হবে। যখন ডায়াগনস্টিক সফলভাবে সম্পন্ন হয়েছে,উপরের বাম LED চালু থাকবে, এবং দ্বিতীয় (RUN) এবং তৃতীয় (EN) এলইডি বন্ধ হয়ে যাবে। চতুর্থ (নীচে বাম) এলইডি (MEM PROTECT) বন্ধ হয়ে যাবে যদি কী সুইচটি বন্ধ অবস্থানে থাকে। সিপিইউ এখন প্রোগ্রাম করার জন্য প্রস্তুত।এই মডিউলটির কনফিগারেশনের জন্য কোনো জাম্পার বা ডিআইপি সুইচ প্রয়োজন হয় না।

IC697CPX772 সম্পর্কে

জিই ফ্যানুক আইসি 697 সিপিএক্স 772 মডিউলটি একটি 96 মেগাহার্টজ সিপিইউ মডিউল। আইসি 697 সিপিএক্স 772 মডিউলটি একটি 32-বিট পয়েন্ট মডিউল যা 512 কেবি ব্যবহারকারীর মেমরি সহ।মডিউলটিতে ২৫৬ কেবি অ-অস্থায়ী ফ্ল্যাশ মেমরি রয়েছে।. IC697CPX772 মডিউলটি পিএলসি র্যাকের একটি স্লট দখল করে। মডিউল দ্বারা ব্যবহৃত মাইক্রোপ্রসেসরটি একটি 80486DX4 মাইক্রোপ্রসেসর 96 মেগাহার্টজ এ ক্লক করা হয়।মডিউলটিতে তিনটি ইন্টিগ্রেটেড সিরিয়াল পোর্ট রয়েছে. 3 টি পোর্ট স্বাধীন এবং তারা মডিউলের সামনের অংশে সংযোগকারীগুলি থেকে অ্যাক্সেস করা যেতে পারে। সিরিয়াল পোর্টগুলি সিরিয়াল ডিভাইস এবং সিরিয়াল প্রোগ্রামিং টার্মিনালগুলির সাথে ইন্টারফেস করতে ব্যবহার করা যেতে পারে।পোর্ট 1 RS-232 সিরিয়াল যোগাযোগ প্রোটোকল সমর্থন করে এবং এটি একটি 6-পিন RJ-11 সংযোগকারী আছেপোর্ট ২ RS-485 সিরিয়াল যোগাযোগ প্রোটোকল সমর্থন করে এবং এতে একটি 15-পিন মহিলা ডি-কানেক্টর রয়েছে।

IC697CPX772 সিপিইউ মডিউলের পোর্ট 3 এছাড়াও RS-485 প্রোটোকল সমর্থন করে। পার্থক্য হল যে পোর্ট 2 অপ্টোক্যাপলার বিচ্ছিন্ন যখন পোর্ট 3 বিচ্ছিন্ন নয়।IC697CPX772 মডিউলের বর্তমান খরচ ৩.1 Amps। মডিউল দ্বারা প্রয়োজনীয় ইনপুট ভোল্টেজ 5 ভোল্ট DC। মডিউলটির কাজের তাপমাত্রা পরিসীমা 32 থেকে 140 ডিগ্রি ফারেনহাইট পর্যন্ত।নিম্নলিখিত 3 টি বিভিন্ন ধরণের র্যাক ফ্যান সেটগুলি IC697CPX772 মডিউলের সাথে ব্যবহার করা যেতে পারে: 120 ভোল্ট এসি-চালিত সমাবেশ, 240 ভোল্ট এসি-চালিত সমাবেশ, এবং 24 ভোল্ট ডিসি-চালিত সমাবেশ। আইসি 697 সিপিএক্স 772 মডিউল ভাসমান বিন্দু গণিত, 2000 ইনপুট / আউটপুট এবং 8000 এনালগ I / O সমর্থন করে.মডিউলটি ডস বা উইন্ডোজ-ভিত্তিক সিস্টেমে চলমান সফ্টওয়্যার দ্বারা প্রোগ্রাম করা হয়। প্রোগ্রামিং কম্পিউটার সিরিয়াল সংযোগ বা ইথারনেট সংযোগের মাধ্যমে সিপিইউ মডিউলের সাথে সংযোগ স্থাপন করতে পারে।

টেকনিক্যাল স্পেসিফিকেশন

প্রযুক্তিগত তথ্য
