GE FANUC IC697CPU772 ， Single-Slot PLC CPU ， Floating Point CPU

GE FANUC IC697CPU772 , একক-স্লট PLC CPU , ফ্লোটিং পয়েন্ট CPU

পণ্যের বর্ণনা

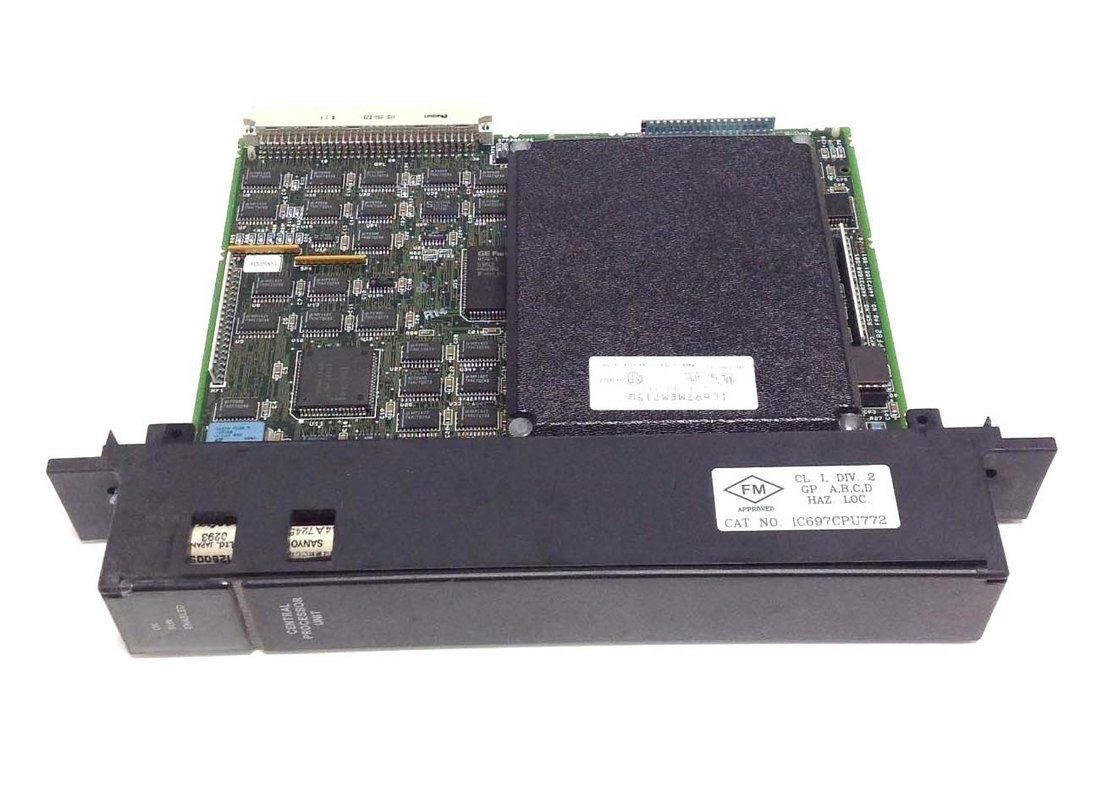

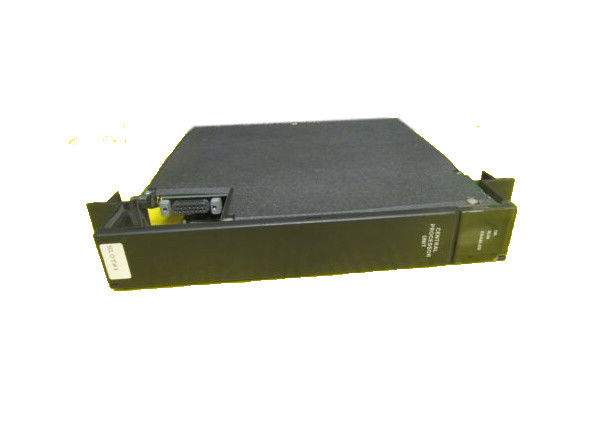

IC697CPU772 হল একটি একক-স্লট PLC CPU যা GE অটোমেশন এবং কন্ট্রোল দ্বারা উত্পাদিত প্রসারণযোগ্য মেমরি।এটি রিয়েল-টাইমে শিল্প যন্ত্রপাতি এবং প্রক্রিয়াগুলি নিয়ন্ত্রণ করতে সক্ষম।র্যাকে মাউন্ট করা একটি ব্যাকপ্লেন বিভিন্ন I/O মডিউলের সাথে যোগাযোগ করতে ব্যবহৃত হয়।IC697CPU772-এ একটি 12MHz 80C186 মাইক্রোপ্রসেসর রয়েছে যা বুলিয়ান ফাংশন প্রতি 0.4 মাইক্রোসেকেন্ড গতিতে ফ্লোটিং পয়েন্ট গণনা করতে সক্ষম।2K ইনপুট এবং আউটপুটের যেকোনো মিশ্রণের সাথে এই ডিভাইসটি 8K অ্যানালগ I/O পর্যন্ত সমর্থিত।

IC697 LAN ইন্টারফেস মডিউল, IC660/IC661 বাস কন্ট্রোলার মডিউল, এবং লিঙ্ক ইন্টারফেস মডিউল ছাড়াও বিভিন্ন কোপ্রসেসর এবং যোগাযোগ মডিউল এই ডিভাইস দ্বারা সমর্থিত।এই ডিভাইসটি IC697 পরিবারের সমস্ত বিচ্ছিন্ন এবং এনালগ I/O মডিউল সমর্থন করে।

IC697CPU772 একটি সংযুক্ত কম্পিউটার থেকে চলমান সফ্টওয়্যার দ্বারা কনফিগার এবং প্রোগ্রাম করা হয়েছে।এই ডিভাইসের জন্য ডুয়াল ইনলাইন প্যাকেজ সুইচ এবং জাম্পারগুলির মাধ্যমে কনফিগারেশনের প্রয়োজন নেই।MS-DOS বা Win 95 বা Win NT-এ চলমান প্রোগ্রামগুলি ব্যবহার করে সিরিয়াল, সমান্তরাল বা ইথারনেট সংযোগের মাধ্যমে এই ডিভাইসের প্রোগ্রামিং করা সম্ভব।এই ডিভাইসের সেটআপ এবং কনফিগারেশন পাসওয়ার্ড সুরক্ষা দিয়ে সুরক্ষিত।

IC697CPU772 অপারেট করতে, হয় থ্রি-পজিশনের সুইচ ব্যবহার করুন বা সঠিক সফ্টওয়্যার ইনস্টল করা একটি সংযুক্ত কম্পিউটার ব্যবহার করুন।এই ডিভাইসটি কাজ করার জন্য একটি মেমরি সম্প্রসারণ বোর্ড প্রয়োজন।এই সম্প্রসারণটি 512 কিলোবাইট পর্যন্ত ডেটা মেমরি প্রদান করে।মেমরি (RAM) ব্যাটারি দ্বারা রক্ষণাবেক্ষণ করা হয়।মেমরি বোর্ড ইনস্টল করার আগে সিপিইউ একটি সংযুক্ত কম্পিউটার দ্বারা আরম্ভ করা আবশ্যক।

IC697CPU772 ইনস্টল করতে, পণ্যের ডকুমেন্টেশন পড়ুন।ইনস্টলেশনের চেষ্টা করার আগে পাওয়ার বন্ধ করা উচিত।কন্ট্রোল সুইচটি স্টপ পজিশনে রাখুন।মেমরি এক্সপেনশন বোর্ড ইনস্টল করুন।ডিভাইসে CMOS ব্যাটারি সংযুক্ত করুন।র্যাকের প্রথম স্লটে ডিভাইসটি ঢোকান।র্যাকে শক্তি পুনরুদ্ধার করুন।

IC697CPU772 সম্পর্কে

IC697CPU772 মডিউল হল একটি CPU মডিউল যা GE Fanuc-এর সিরিজ 90-70 প্রোগ্রামেবল লজিক কন্ট্রোলারের সাথে সামঞ্জস্যপূর্ণ।সিরিজ 90-70 পণ্য লাইন হল পিএলসি এবং পিএলসি উপাদানগুলির একটি পরিবার যা একটি সম্পূর্ণ-ফাংশন কন্ট্রোলার প্রদান করে যা যেকোনো সিস্টেমে কনফিগার এবং ইনস্টল করা সহজ।সিরিজ 90-70 পিএলসিগুলি অন্যান্য পিএলসিগুলির সাথে সামঞ্জস্যপূর্ণ হওয়ার জন্য ডিজাইন করা হয়েছে যা বৃহত্তর GE Fanuc সিরিজ 90 PLC পরিবারের অংশ।সিরিজ 90-70 লাইনে সিপিইউ মডিউল, র্যাক সহ বিভিন্ন PLC সিস্টেম উপাদানগুলির একটি বড় সংখ্যা অন্তর্ভুক্ত রয়েছে।I/O সিস্টেম, পাওয়ার সাপ্লাই, জিনিয়াস I/O, এবং অসংখ্য ঐচ্ছিক মডিউল।CPU মডিউলগুলির আর্কিটেকচার ইন্টেল 80X86 বা 80X86DX প্রসেসরের উপর ভিত্তি করে।IC697CPU772 মডিউলটি 12 মেগাহার্টজ সিস্টেম ঘড়ি সহ একটি 80C186 মাইক্রোপ্রসেসর ব্যবহার করে।

IC697CPU772 মডিউল PLC র্যাকে একটি স্লট নেয়।ফ্লোটিং পয়েন্ট অপারেশনগুলি CPU মডিউলে সমর্থিত।সিস্টেম মেমরিটি প্রসারণযোগ্য কারণ IC697CPU772 মডিউলে 64, 128, 256 এবং 512 KB CMOS সম্প্রসারণ মেমরি মডিউল ইনস্টল করা যেতে পারে।একটি প্রতিস্থাপনযোগ্য সিস্টেম ব্যাটারি প্রোগ্রাম এবং ডেটা মেমরিতে ব্যাকআপ পাওয়ার সরবরাহ করে যদি সিস্টেমের শক্তি সরানো হয়।প্রতিস্থাপন ব্যাটারি ইনস্টল করার আগে পুরানো ব্যাটারি অপসারণ করা আবশ্যক।5 ভোল্ট ডিসি বাস থেকে IC697CPU772 মডিউলের জন্য প্রয়োজনীয় কারেন্ট হল 1.2 Amps।এই বর্তমান প্রয়োজনীয়তা সম্প্রসারণ মেমরি দ্বারা ব্যবহৃত বর্তমান অন্তর্ভুক্ত।IC697CPU772 মডিউলটি MS-DOS বা Microsoft Windows ভিত্তিক প্রোগ্রামিং টুলের মাধ্যমে কনফিগার করা হয়েছে।প্রোগ্রাম করা কনফিগারেশন থেকে কোনো বিচ্যুতি নেই তা নিশ্চিত করতে, CPU বুট-আপের সময় এবং সিস্টেম অপারেশন চলাকালীন সময়ে সময়ে প্রকৃত কনফিগারেশন যাচাই করে।ইন্টিগ্রেটেড সিরিয়াল পোর্টটি সিরিয়াল প্রোগ্রামারের সাথে ইন্টারফেস করতে ব্যবহার করা যেতে পারে।

প্রযুক্তিগত বিবরণ

IC697CPU772 এর জন্য প্রযুক্তিগত স্পেসিফিকেশন
