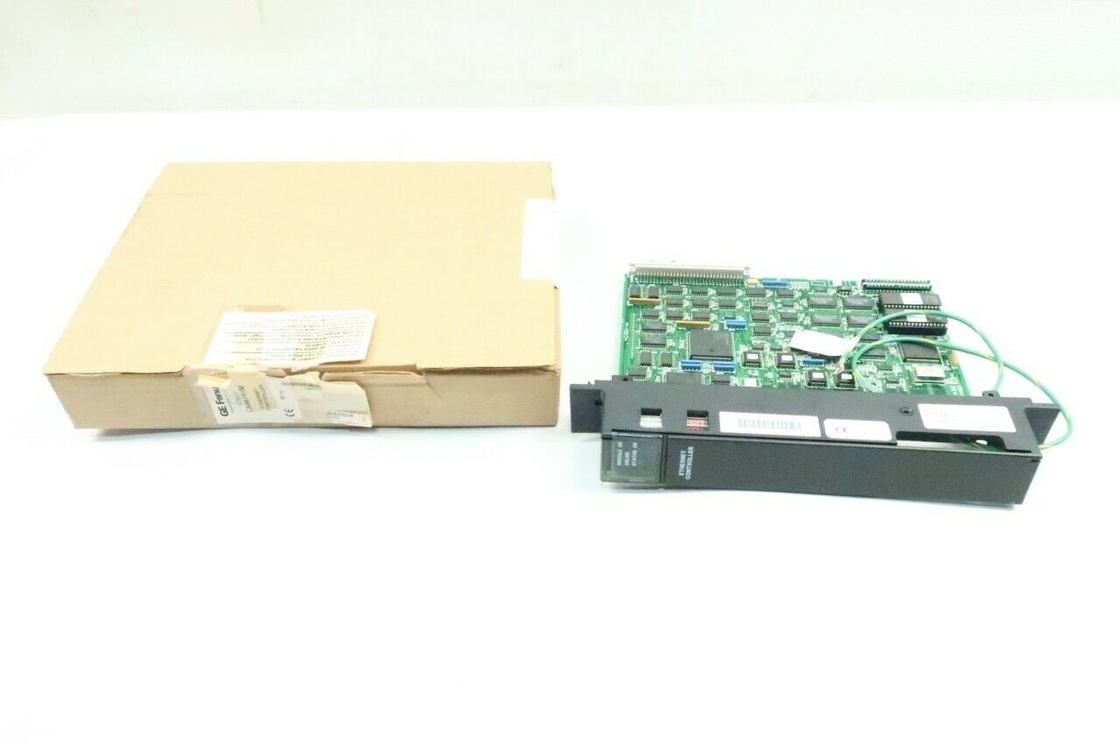

GE FANUC IC697CMM741 ， 90-70 সিরিজে ইথারনেট প্রোগ্রামযোগ্য নিয়ামক

GE FANUC IC697CMM741, 90-70 সিরিজের ইথারনেট প্রোগ্রামযোগ্য কন্ট্রোলার

এর পণ্যের বিবরণIC697CMM741

IC697CMM741 হল 90-70 সিরিজের একটি ইথারনেট প্রোগ্রামযোগ্য কন্ট্রোলার। IC697CMM741 কন্ট্রোলার IC651 ফ্যাক্টরি ল্যান হার্ডওয়্যার এবং সফ্টওয়্যার পণ্য পরিবারের সদস্য। এই গ্রুপটি অটোমেশন কন্ট্রোলারগুলিকে ইন্টারকানেক্ট করার জন্য উচ্চ পারফরম্যান্স সমাধান সরবরাহ করে। IC697CMM741 কন্ট্রোলারটি IC697 PLC র‍্যাকের একটি স্লটে প্লাগ করার জন্য ডিজাইন করা হয়েছে। IC697CMM741 কন্ট্রোলার IEEE 802.3 CSMA/CD LAN-এর সাথে সরাসরি PLC সংযোগের অনুমতি দেয়। এটি একটি স্ট্যান্ডার্ড 15-পিন AUI পোর্ট সংযোগ দিয়ে সজ্জিত এবং IC697 কন্ট্রোলারের জন্য ডিজাইন করা হয়েছে। একজন ব্যবহারকারী একটি AUI বা ট্রান্সসিভার কেবল সরবরাহ করতে পারেন। এটি PLC র‍্যাকে একটি একক স্লট ব্যবহার করে এবং সফ্টওয়্যার লোড করা বা আপগ্রেড করা সহজ। এছাড়াও, কমপক্ষে ছয় মাসের জন্য পাওয়ার আউটএজের সময় সফ্টওয়্যার সংরক্ষিত থাকে।


IC697CMM741 কন্ট্রোলারটি PLC র‍্যাকে ইনস্টল করার সময়, র‍্যাক থেকে পাওয়ার বন্ধ করা উচিত। সামনের কভারটি সামনের দিকে এবং কব্জাটি ডানদিকে রেখে ব্যাটারিটি সংযুক্ত করুন। ব্যাটারি কেবলের ট্যাবটি বোর্ডের পৃষ্ঠ থেকে দূরে মুখ করা উচিত। একবার ব্যাটারিটি সংযোগকারীগুলির একটির সাথে সংযুক্ত হয়ে গেলে, লক করার জন্য কেবল নিচে চাপুন। কন্ট্রোলারটিকে উপযুক্ত স্লটে ঢোকান (সাধারণত CPU বা BTM-এর ডানদিকে প্রথম স্লট। লক করার সময় বোর্ডটিকে জোর করবেন না। এটা মনে রাখা গুরুত্বপূর্ণ যে ইথারনেট কন্ট্রোলারটি সঠিকভাবে কাজ করবে না যদি এর বাম দিকে খালি স্লট থাকে। সতর্কতা: সবুজ গ্রাউন্ড তারটি অবশ্যই র‍্যাকের চেসিসের সাথে নিরাপদে বেঁধে রাখতে হবে এবং ল্যানের কার্যকারিতা নিশ্চিত করার জন্য র‍্যাকটিকে গ্রাউন্ড করতে হবে।

IC697CMM741 সম্পর্কে

IC697CMM741 ইন্টারফেস ডিভাইসটি GE Fanuc দ্বারা তার সিরিজ 90-70 পণ্য লাইনে TCP/IP ইথারনেট ল্যান ডিভাইস বা GE সিরিজ 90-70 MMS ডিভাইসের জন্য একটি ইন্টারফেস হিসেবে তৈরি করা হয়েছে। IC697CMM741 ইন্টারফেস একটি ইথারনেট কন্ট্রোলারও, এবং এটি সরাসরি PLC-কে IEEE 802.3 CSMA/CD LAN-এর মতো একটি LAN-এর সাথে সংযুক্ত করতে পারে। এই ইথারনেট কন্ট্রোলারটি GE সিরিজ 90-70 IC 697 প্রোগ্রামযোগ্য কন্ট্রোলারের জন্য তৈরি করা হয়েছে এবং এটি নিরাপদে মাউন্ট করার জন্য PLC র‍্যাকে শুধুমাত্র 1টি স্লটের প্রয়োজন। IC697CMM741 ইথারনেট কন্ট্রোলার যে সফ্টওয়্যার ব্যবহার করে তা RAM-এর মাধ্যমে সহজেই লোড বা আপগ্রেড করা যেতে পারে এবং কন্ট্রোলারটি কমপক্ষে 6 মাসের জন্য পাওয়ার আউটএজের পরেও তার সফ্টওয়্যার ধরে রাখতে পারে। এটি যে সফ্টওয়্যার ব্যবহার করতে পারে তার মধ্যে রয়েছে TCP/IP এবং MMS/OSI কমিউনিকেশন সফ্টওয়্যার, সম্পূর্ণ উইন্ডোজ এবং DOS প্রোগ্রামিং এবং কমিউনিকেশন সফ্টওয়্যার, এবং ব্যাপক ডায়াগনস্টিক্স এবং স্টেশন ব্যবস্থাপনার জন্য তৈরি সফ্টওয়্যার।

GE সিরিজ 90-70 IC697CMM741 ইথারনেট কন্ট্রোলার এবং ইন্টারফেস একটি ব্যবহারকারী-সরবরাহকৃত ট্রান্সসিভার কেবল বা একটি AUI (অ্যাট্যাচমেন্ট ইউনিট ইন্টারফেস) কেবলের মাধ্যমে তার স্ট্যান্ডার্ড ডি-টাইপ সংযোগকারীর মাধ্যমে একটি ট্রান্সসিভার ডিভাইসের সাথে সংযোগ করতে পারে যাতে 15টি পিন রয়েছে। কেবল এবং ট্রান্সসিভার হল কিভাবে ইথারনেট কন্ট্রোলার তার সংযোগটি ইথারনেট ল্যানের সাথে তৈরি করে। ব্যবহারকারীরা তার 3টি LED-এর মাধ্যমে কন্ট্রোলারের ইন্টারফেসের অবস্থা নিরীক্ষণ করতে পারে। IC697CMM741 ইথারনেট কন্ট্রোলারের RAM ব্যাকআপের জন্য একটি ব্যাটারি ব্যবহার করে এবং RAM সমস্ত যোগাযোগ সফ্টওয়্যার সংরক্ষণ করে। এই কন্ট্রোলার এবং ইন্টারফেস ডিভাইসে ROM এবং ফার্মওয়্যারও রয়েছে যা এর মৌলিক ফাংশন, কনফিগারেশন সফ্টওয়্যার এবং ডায়াগনস্টিক্স বৈশিষ্ট্যগুলি সংরক্ষণ করে।

প্রযুক্তিগত তথ্যএরIC697CMM741
